1、第一节编制依据及工程概况一、编制依据11、编制说明12、编制依据1二、工程概况21、工WKt22、施工现场地质条件23、气象情况24、水文情况35、施工条件36、工程难点及关键3第二节施工现场平面布置一、施工现场场地概况4二、施工平面布置的原则及依据41、布置原则4Z布置彷砒4三、施工平面布置图4四、施工临时用水布置51、步用水52、机水63、消防用水64、总用水量65、水源管径计尊66、用水布置67、施工现场排污措施6五、施工临时用电布置71、施工现场用电量计算72、施工用电布置72、质瞬蜥去453、施工质量控制体系的落实464、施工质量控制管理49三、全面质量管理531、质量控制QC小组5

2、42、施工进度计划控制QC小组54第九节季节性施工措施一、工程所在地水文、气象概述54二、雨季施工55I、雨季施工准备工作552、雨音施56三、冬季施工56第十节现场施工安全保证措施一、管理方针57二、管理目标57三、安全管理机构57四、安全管理制度581、小颂582、专业安全员督促583、机械设备、脚手架执行验收制度584、每周安全活动制度585、定期检查及隐患整改586、管理人员年审制度587、安全生产奖耨制度588、工人持证上岗制度58五、安全生产责任58六、安全教育591、安全教育内容602、施工现场安全教育程序60七、安全防护措施601、安全防护的重点602、施工安全措施61第十一节

3、现场文明施工管理一、文明施工目标621、获“酬市难文明施工JJ也”62二、文明施工管理机构及运行程序62三、现场管理原则631、动态管理632、建立岗位费任制633、勤工检查、及时整改63四、文明施工措施641、管理区场容文明施工措施642、机mW11昔施643、生活卫生管理措施M第十二节环保与环卫管理一、环境管理目标65二、环境管理的因素65三、环境管理的法律法规65四、环境管理组织与职责65五、环境管理实施方案及措施66六、学习环境保护的法律法规68七、信息交流与传送68八、文件垃圾的处理68九、项目部环境保护的检查69十、环境管理体系的审核69第十三节工程交付、回访及维修一、工程交付69

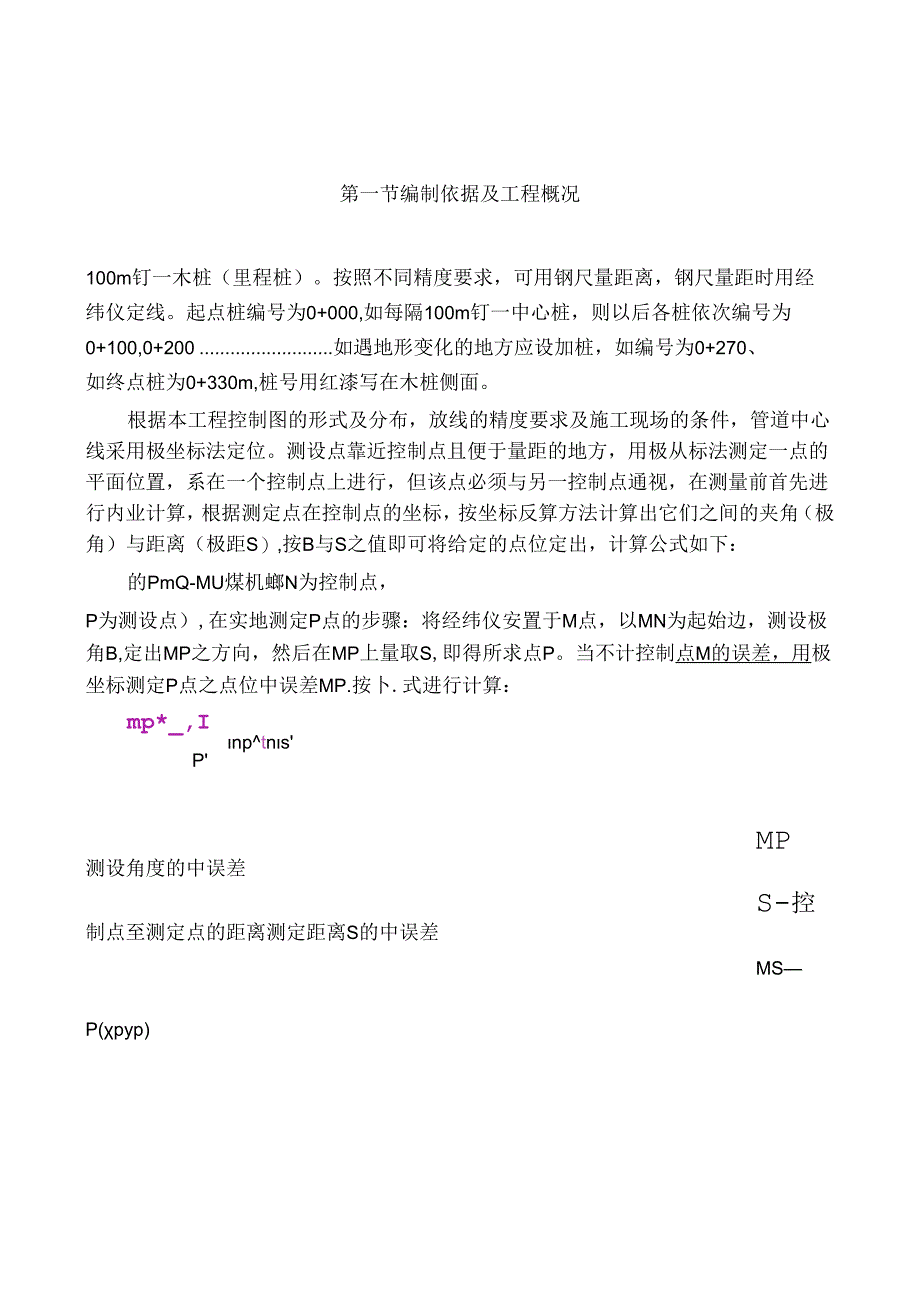

4、二、工程回访70三、工程服务及维修70第十四节附表一、附表71二、资金需求计划72100m钉一木桩（里程桩）。按照不同精度要求，可用钢尺量距离，钢尺量距时用经纬仪定线。起点桩编号为0+000,如每隔100m钉一中心桩，则以后各桩依次编号为0+100,0+200如遇地形变化的地方应设加桩，如编号为0+270、如终点桩为0+330m,桩号用红漆写在木桩侧面。根据本工程控制图的形式及分布，放线的精度要求及施工现场的条件，管道中心线采用极坐标法定位。测设点靠近控制点且便于量距的地方，用极从标法测定一点的平面位置，系在一个控制点上进行，但该点必须与另一控制点通视，在测量前首先进行内业计算，根据测定点在控

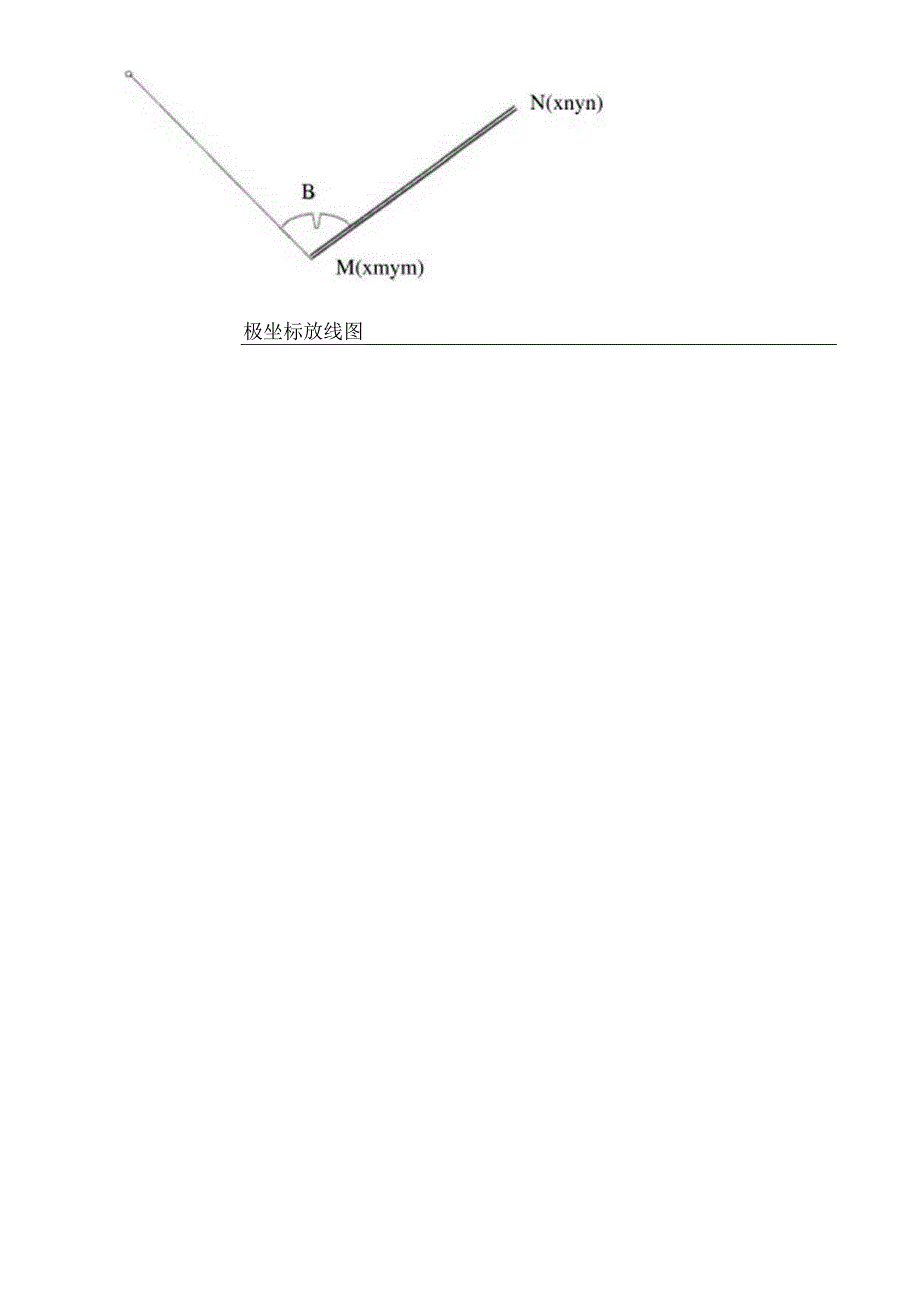

5、制点的坐标，按坐标反算方法计算出它们之间的夹角（极角）与距离（极距S）,按B与S之值即可将给定的点位定出，计算公式如下：的PmQ-MU煤机螂N为控制点，P为测设点）,在实地测定P点的步骤：将经纬仪安置于M点，以MN为起始边，测设极角B,定出MP之方向，然后在MP上量取S,即得所求点P。当不计控制点M的误差，用极坐标测定P点之点位中误差MP.按卜.式进行计算：mp*_,InptnsMPS-控MSP测设角度的中误差制点至测定点的距离测定距离S的中误差P(pyp)极坐标放线图的间距可以不等，般用20mm,在地形变化较大区域增加测量断向。b、画横断面图形按比例绘制每个横断面的自然地面和设计地面的轮廓线

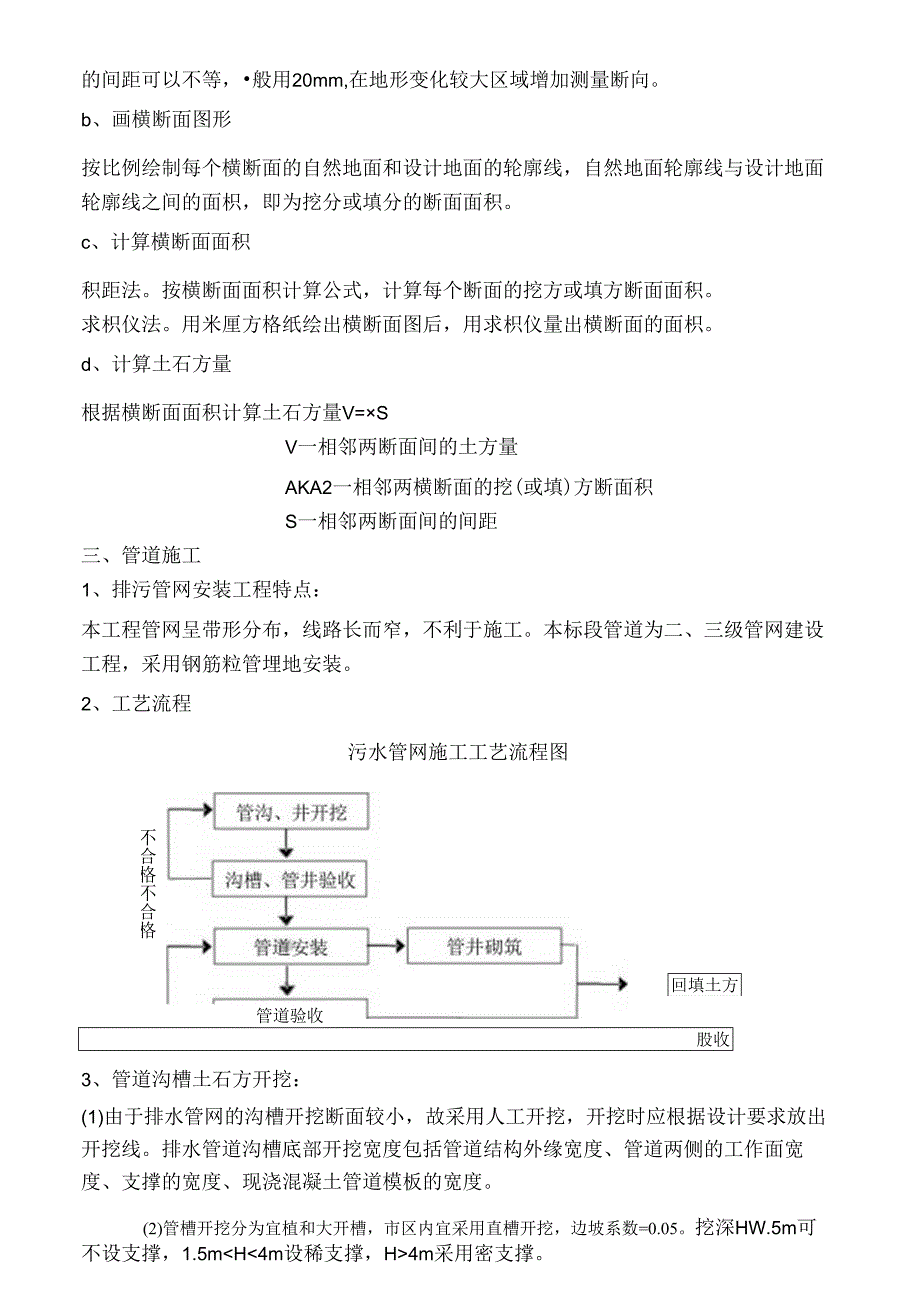

6、，自然地面轮廓线与设计地面轮廓线之间的面枳，即为挖分或填分的断面面积。c、计算横断面面积积距法。按横断面面积计算公式，计算每个断面的挖方或填方断面面积。求枳仪法。用米厘方格纸绘出横断面图后，用求枳仪量出横断面的面枳。d、计算土石方量根据横断面面积计算土石方量V=SV一相邻两断面间的土方量AKA2一相邻两横断面的挖(或填)方断面积S一相邻两断面间的间距三、管道施工1、排污管网安装工程特点：本工程管网呈带形分布，线路长而窄，不利于施工。本标段管道为二、三级管网建设工程，采用钢筋粒管埋地安装。2、工艺流程污水管网施工工艺流程图管道验收不合格不合格回填土方股收3、管道沟槽土石方开挖：(1)由于排水管网

7、的沟槽开挖断面较小，故采用人工开挖，开挖时应根据设计要求放出开挖线。排水管道沟槽底部开挖宽度包括管道结构外缘宽度、管道两侧的工作面宽度、支撑的宽度、现浇混凝土管道模板的宽度。(2)管槽开挖分为宜植和大开槽，市区内宜采用直槽开挖，边坡系数=0.05。挖深HW.5m可不设支撑，1.5mH4m采用密支撑。(3)管道沟槽开挖时必须根据施工规范要求及地质资料进行放坡，其中微风化岩石开挖放坡为1:0.1,风化岩石为1:0.2,粘土和粉质粘土为1:0.5,人工填土和块石土为1:0.8,砂上为：1,若有地卜冰及地质不良处增加基槽支挣和增大放坡。(4)按管径每侧加宽工作面300MM,即沟槽底宽900-1100M

8、M,首井按设计要求加宽工作面200MM即可。管道基槽开挖断面示意图(5)沟槽的开挖、支撑、排水及回填应按有关规定办理。人工开挖管槽时层间留台，便于转运土方并兼有安全和便于安装支撑。(6)分层开挖的深度，以人体身高结合铁锹的年度能将上甩到槽外为准，但不宜超过2m。如槽深大于2m但不超过3m时，仍可不分层而架设翻土板作为土方的转运站。(7)在有顺层裂隙，含有软弱夹层的陡岩边坡地带，采取分段跳槽开挖，并做好支撑，确保工程施工安全。(8)开槽铺设管道时，为控制管道中心线、槽底高程以及安装管节的高程等，可以采用直接测量、坡度板或其他方法。(9)坡度板上须标有管道中心线的位置和槽底高程。为防止坡度板变形，

9、采用有一定刚度且不易变形的材料制作。为防止位移，设置应牢固。坡度板间距一般不大于Iom。坡度板的安装高程，应使所拉垂线不要太长，以减小测量误差，坡度板距槽底的高度不宜大于3m。当沟槽深度不大于3m时，坡度板可埋设在槽壁顶端。深度大于3m时，对直槽可设在分层开挖的层间留台处；放坡开槽时，可设在槽壁上。(IO)管槽开挖时，要经常检查管槽底而标高、管线中心线位置与断面尺寸，如有偏差及时纠正。基槽开挖后，基底地质、水文等与图纸所示不符时，应提出地基处理方案或加固措施，报监理工程师批准。(11)挖成的基坑槽如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填至图纸规定的标高。

10、(12)若在穿越公路、有地卜水及地质不良处增加基槽支撑和增大放坡则由施工组织设计确定。沟底遇大颗粒石块时，先将其挖至设计标高以下20cm,再用粗砂或软土夯实至沟底标高。(13)开挖土石方应堆放在离沟槽边1米范围以外，沟槽内作业人员必须戴好安全帽。(14)管沟开挖应确保沟底土层不被扰动，当无地卜.水时，挖至设计标高以上5至IoCm可停挖，遇有地下水时先挖到设计标高10至15cm.待到安装管道时平整沟底。(15)挖好的排水设施、沟槽，在排污管道安装之前应先进行整修，以使沟底与沟壁坚实平顺，在辅砌作业完成后，其周围地面应整平压实。(16)堆土线距沟边不小于1米，对湿陷性黄上，沟边宽度加大并作土城，以

11、防雨水流入沟内：堆土且要做到不阻碍交通。(17)冬季施工时，基底不得受冻。4、钢筋碎管道安装(1)了解和确定干管的标高，位置，坡度，管径等，然后根据图纸要求，放线确定安装位置线，然后依次开挖管道沟槽。碎管运输时管材之间用木块支垫，插口用草袋包扎以防损坏管口；堆放时每层管材用木块垫起来。(2)钢筋混凝土管装卸、运输中应特别注意防止接口部位损伤，堆放地点尽量选在避免或减少二次搬运、且便于装卸、不碍交通的场所。(3)安装前先用全站仪或水准仪标出井底或管底设计高程，按设计要求安砌检杏井，预留好排水管孔。铺管时从低到高处进行，铺设在平缓地面的管道接口，承口朝来水方向，在斜坡地段，承口朝上坡方向。铺设管道

12、或安装中断时，要用塞子临时塞堵管口，不得敞口搁置.管道安装施工应从下游向上游铺设，安(7)管道采用钢丝网1:2.5水泥砂浆抹带接口。钢筋险企口管安装完毕，即铺设IoX1.oX20#镀锌铅丝网，用1:2.5水泥砂浆抹口。水泥砂浆抹带接口前要清理干净接口处泥渍，接口处钢丝网片按施工规范要求放置正确。接口内砂浆勾缝要光滑平整，管道内不得遗留土石块及其它杂物。(8)管道在安装中应结合具体条件，合理安排顺序，一般为先地卜.，后地上，先大管，后小管，先主管，后支管。当管道交叉中发生矛盾时，应小管让大管，支管让主管。(9)如管道基础上方为较软的湿土层，可考滤为管道作特殊的加固措施，采取加固施工时每隔10米设

13、伸缩缝一道。钢筋碎管满包混凝土加固施工作法工程部施工负货人项目总工程师现(场料具(管理场容管理三、现场管理原则1、进行动态管理现场管理必须以施工组织设计中的施工总平面布置和当地政府及主管部门对场容的有关规定及依据，进行动态管理。2、建立岗位责任制按专业分工种实行现场管理岗位现任制，把现场管理的目标进行分解，落实到有关专业和工种，这主实施文明施岗位奏任制。例如：砌筑、抹灰用的砂浆机，水泥徜砂堆场和落地灰、余料的清理，瓦工、抹灰工负贡，钢筋及其半成品、余料的堆放，由钢筋工负贡。为了明确责任，可以通过施工任务或承包合同落实到责任者。3、勤工检查，及时整改对文明施工的椅资工作要从工程开工做起，直到竣工

14、交验为止。由于施工现场情况复杂，也可能出现三不管的死角，在检查中要特别注意，,且发现要及时协调，重新落实，消灭死角。四、文明施工措施1、管理区场容文明施工措施施工工地的大门和门柱为正方形490*49().高度为2.5瓦大门采用50钢管及0.5厚铁皮焊接制作。(2)施工现场周围砌筑2M高240砖墙围挡并涂刷宣传画或标语。(3)在现场入口的显著位置设立重庆市建设行政主管部门规定的“图六牌”,内容包括现场施工总平面图，总平面管理，安全生产、文明施工、环境保护、质量控制、材料管理等规章制度和主要参建单位名称和工程概况等情况。(4)建立文明施工责任划分区域，明确管理负责人，实行挂牌制，做到现场清洁整齐。

15、(5)施工现场入口采用120厚C20碎硬化地面，将道路材料堆放地予以合理分割，在适当位置设置花草等绿化植物，美化环境。(6)修建场内排水管理沉淀池，防止垃圾外溢。(7)针对施工现场情况设置宣传标语和黑板报，并适当更换内容，确实起到鼓舞士气，表扬先进的作用。2、机械管理施工措施(1)现场使用的机械设备，要按平面固定点存放，遵守机械安全规程，经常保持机身等周围环境的清洁。机械的标记、编号明显，安全装置可靠。(2)机械排出的垃圾要有排放措施，不得随便流淌。(3)钢筋切割机、对焊机等需要设防护棚的机械，搭设防护棚时要牢固、美观、符合施工平面布置的要求。3、生活卫生管理文明措施(1)施工现场办公室、仓库、保持清洁卫生，建立卫生区域责任制。经
