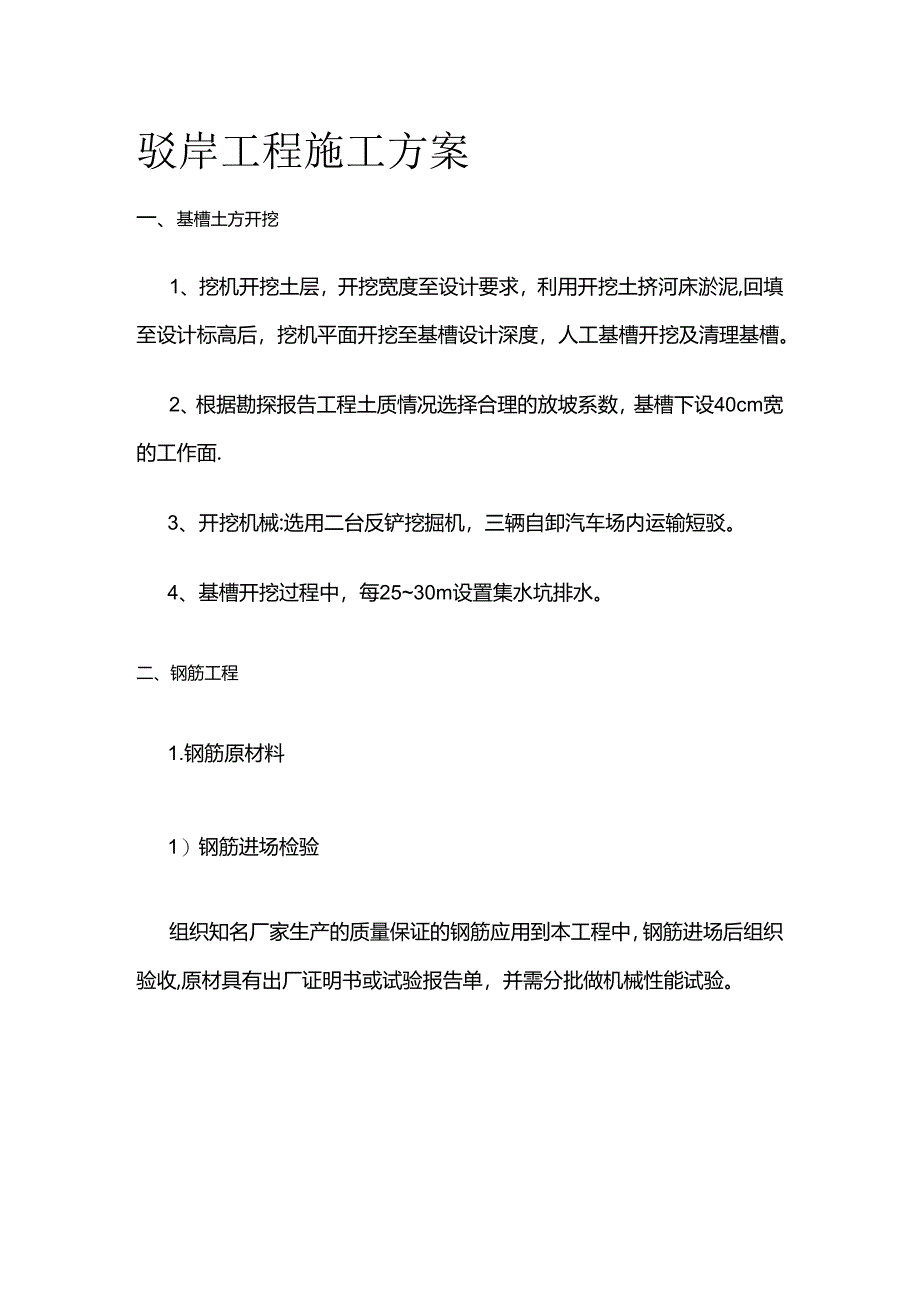

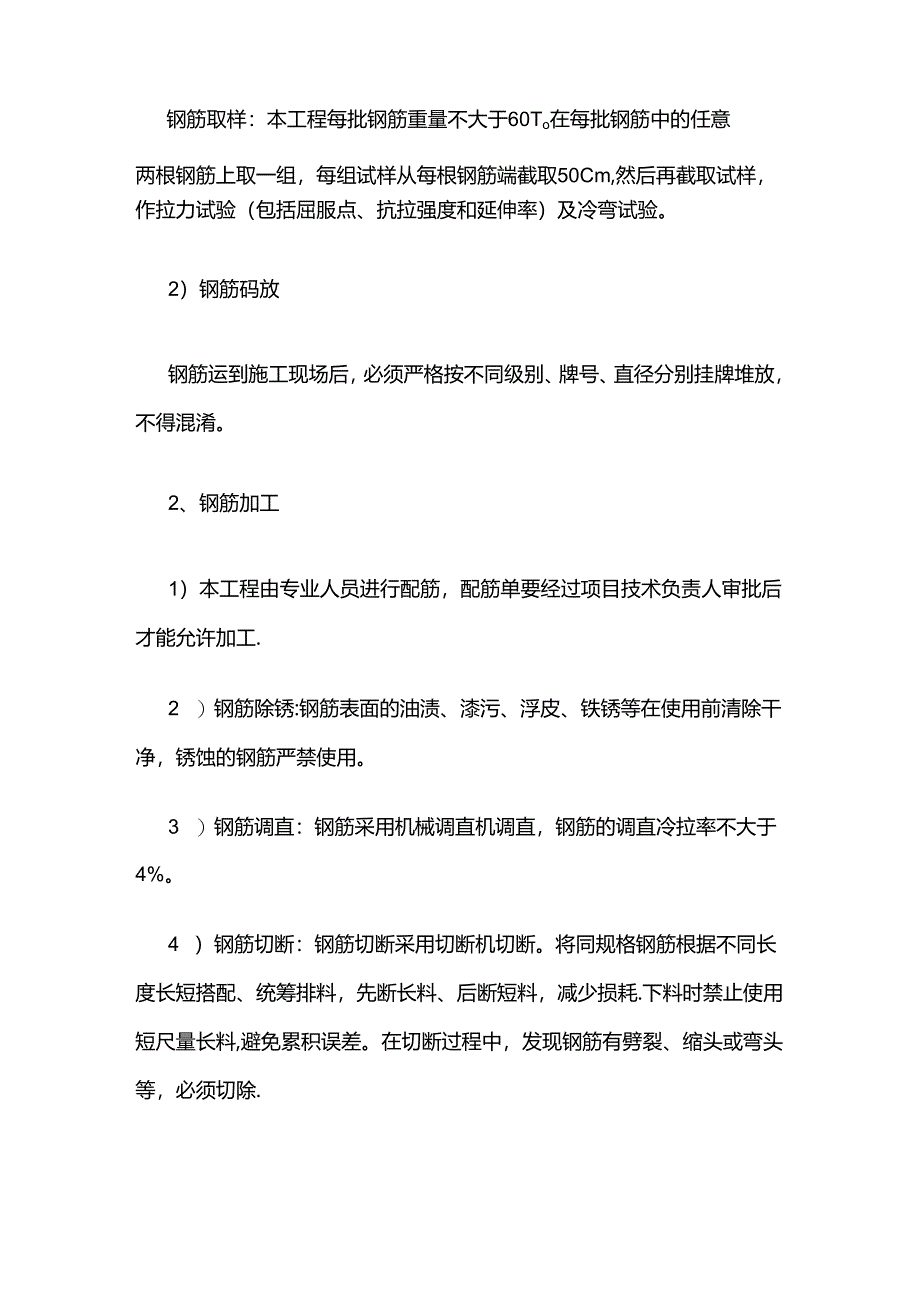

1、驳岸工程施工方案一、基槽土方开挖1、挖机开挖土层，开挖宽度至设计要求，利用开挖土挤河床淤泥,回填至设计标高后，挖机平面开挖至基槽设计深度，人工基槽开挖及清理基槽。2、根据勘探报告工程土质情况选择合理的放坡系数，基槽下设40cm宽的工作面.3、开挖机械:选用二台反铲挖掘机，三辆自卸汽车场内运输短驳。4、基槽开挖过程中，每2530m设置集水坑排水。二、钢筋工程1.钢筋原材料1）钢筋进场检验组织知名厂家生产的质量保证的钢筋应用到本工程中，钢筋进场后组织验收,原材具有出厂证明书或试验报告单，并需分批做机械性能试验。钢筋取样：本工程每批钢筋重量不大于60To在每批钢筋中的任意两根钢筋上取一组，每组试样从

2、每根钢筋端截取50Cm,然后再截取试样，作拉力试验（包括屈服点、抗拉强度和延伸率）及冷弯试验。2）钢筋码放钢筋运到施工现场后，必须严格按不同级别、牌号、直径分别挂牌堆放，不得混淆。2、钢筋加工1）本工程由专业人员进行配筋，配筋单要经过项目技术负责人审批后才能允许加工.2 ）钢筋除锈:钢筋表面的油渍、漆污、浮皮、铁锈等在使用前清除干净，锈蚀的钢筋严禁使用。3 ）钢筋调直：钢筋采用机械调直机调直，钢筋的调直冷拉率不大于4%。4 ）钢筋切断：钢筋切断采用切断机切断。将同规格钢筋根据不同长度长短搭配、统筹排料，先断长料、后断短料，减少损耗.下料时禁止使用短尺量长料,避免累积误差。在切断过程中，发现钢筋

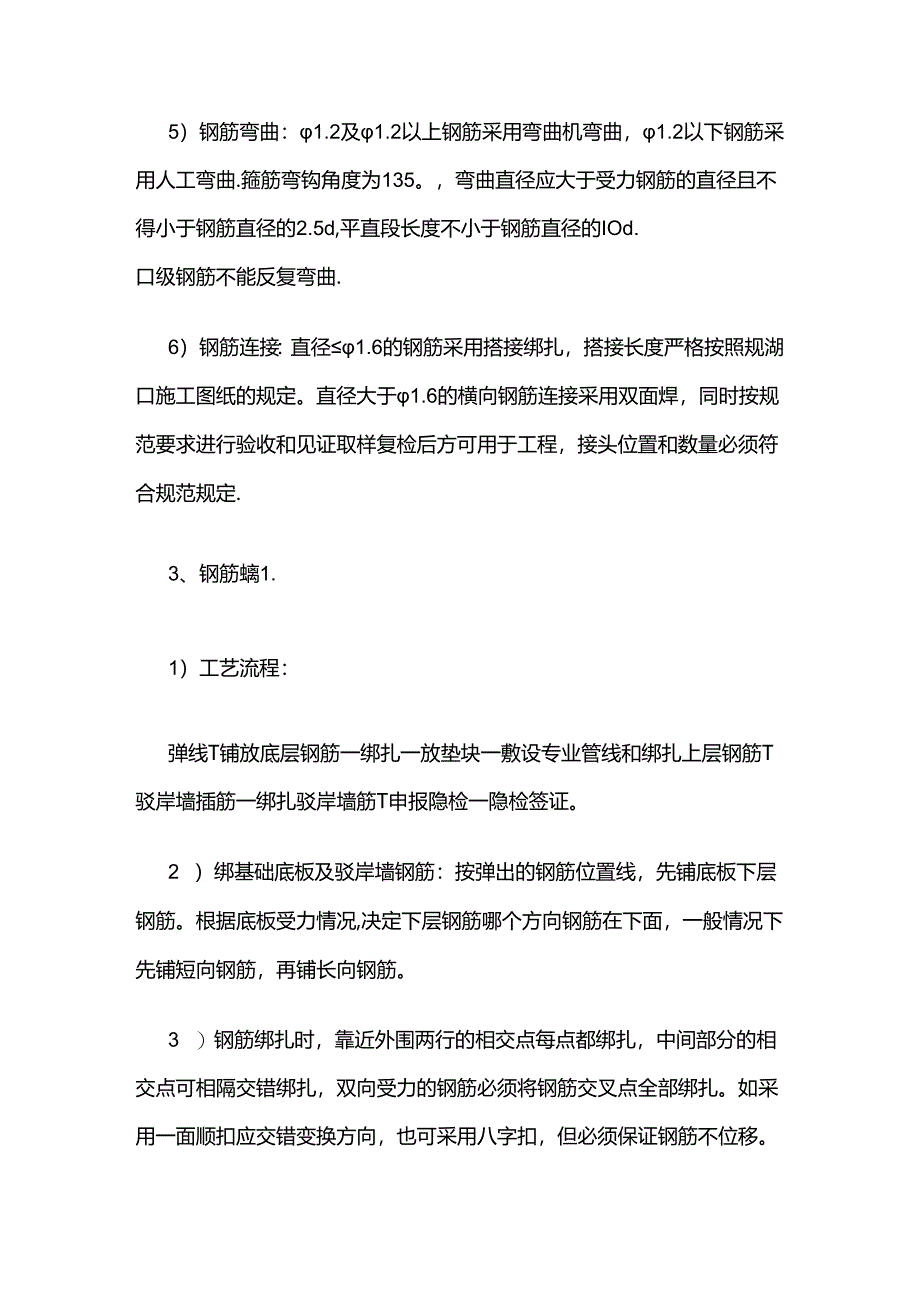

3、有劈裂、缩头或弯头等，必须切除.5）钢筋弯曲：1.2及1.2以上钢筋采用弯曲机弯曲，1.2以下钢筋采用人工弯曲.箍筋弯钩角度为135。，弯曲直径应大于受力钢筋的直径且不得小于钢筋直径的2.5d,平直段长度不小于钢筋直径的IOd.口级钢筋不能反复弯曲.6）钢筋连接：直径1.6的钢筋采用搭接绑扎，搭接长度严格按照规湖口施工图纸的规定。直径大于1.6的横向钢筋连接采用双面焊，同时按规范要求进行验收和见证取样复检后方可用于工程，接头位置和数量必须符合规范规定.3、钢筋螭1.1）工艺流程：弹线T铺放底层钢筋一绑扎一放垫块一敷设专业管线和绑扎上层钢筋T驳岸墙插筋一绑扎驳岸墙筋T申报隐检一隐检签证。2 ）绑

4、基础底板及驳岸墙钢筋：按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况,决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。3 ）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。4）摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每Im左右距离梅花型摆放。5 ）基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以Im左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。6 ）

5、底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。由于基础底板及基出梁受力的特殊性，上、下层钢筋断筋位置应符合设计要求。7）根据弹好的驳岸墙位置线，将驳岸墙伸入基础的插筋绑牢固,插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。8）驳岸墙筋绑I先绑24根竖筋，并画好横筋分档标志,然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志.横竖筋的间距及位音应符合设计要求.所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合设计图纸

6、及施工规范的要求。在墙筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。4、钢筋验收1）材料的试验和进场验收钢筋出厂时，应在每捆（盘），上都挂有两个标牌（注明生产厂家、生产日期、钢号、炉罐号、钢筋级别、直径等标记），并附有质量证明书。钢筋进场时，应按批进行检查和验收。检查内容包括外观检查和力学性能试睑等。外观检直：从每批钢筋中抽取5%进行检直。钢筋表面不得有裂纹、结疤和折皱。力学性能试验:从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉伸试验（包括屈服点、抗拉强度和伸长率）和冷弯试验0如有一项试验结果不符合试验要求,则从同一批中另取双倍数量的试样重做各项试验。如仍有一个试样不合格，则该批钢

7、筋为不合格品。2）绑成型验收核对图纸，到现场检查钢筋的规格、形状、尺寸、数量是否正确，并用尺量检直钢筋的间距和描固长度，特别是要检查负筋的位置。检直钢筋表面是否有油渍漆污和颗粒状（片状）铁锈等。检查钢筋接头的位置及搭接长度是否符合规定.检直钢筋绑扎是否牢固，有无缺口、松动、变形现象,检查混凝土保护层是否符合要求。3）验收程序和报验为确保优质的工程质量，我们严守三检制的验收程序，认真做好班组自检、交接检,质量员以高度的责任心对工程质量进行把关，最后交由监理进行验收。三、模板工程模板工程采用胶合板专用木模板加方木挡和钢管支模的施工方法,在保证质量的前提下解氐造价进行优化模板设计。研讨确定支撑方案。

8、1、模板的施工1)模板安装支模施工中，必须按安全防护措施严格施工。清理模板内的杂物,浇水湿润模板内壁，垫好钢筋保护垫块，一股每隔Im设置一块，呈交叉状设置，侧面的垫块应与钢筋绑牢，不得遗漏。质量员对钢筋绑扎、模板支撑牢固程度、基础断面规格、轴线等进行自直,合格后报请业主单位、监理单位以及其他有关单位进行隐蔽工程睑收，并填写隐蔽工程验收记录。2 )模板拆除模板拆除条件：(1)在硅强度能保证其表面不因拆模而受到损坏，方可拆模。（2）拆模时，实行拆模报验制度，由工长申报，经技术负责人批准后方可拆模。拆除顺序：遵循先支后拆、先非承重构件后承重构件以及自上而下的原则。四、磴工程本工程施工期间混凝土主要采

9、用商品磴，通过对商品磴市场的咨询考察，选择质量稳定、信用好、服务优的企业建立供求关系。1、施工准备1）基础!由线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。2）安装的模板已经过检直，符合设计要求，并办完预检手续.3 ）在槽帮上、崎面或模板上做好混凝土上平的标记。4 ）埋在基础中的钢筋、预埋件、设备管线均已安装完毕,并经过有关部门检查验收，办完隐检手续.5 ）确定商品混凝土配合比，经核直后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌，同时准备好混凝土试模。2、磴浇捣1）工艺流程槽底或模板内清理一商品混凝土拌制一混凝土浇筑一混凝土振捣一混凝土找平一混凝土养护.2）磴浇捣清理：在

10、基底垫层上清除淤泥和杂物，并应有防水和排水措施，表面不得存有积水.清除模板内的垃圾、泥土等杂物,并浇水润湿木模板，堵塞板缝和孔洞。商品混凝土的组织供应应及时和连续，确保浇捣顺利进行。混凝土的浇筑：混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m,如自由倾落超过2m时，应采用串桶或溜槽。混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大厚度不超过50cm。用插入式振捣器应快插慢拔插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实.移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时，应插入下层5cm,以消除两层间的接缝。平板振捣器的移动间距，应能保证振捣

11、器的平板温盖已振捣的边缘。浇筑混凝土时，应经常注意观察模板、支架、管道和预留孔洞、预埋件有无走动情况，当发现有变形或位移时，应立即停止浇筑，并及时修整和加固模板，完全处理好后，再继续浇筑混凝土。混凝土振捣密实后，表面应用木杠刮平，木抹子搓平、拉毛。夜间施工时，应合理安排施工J1.质序，要配备足够的照明。3、验养护1）侧面模板应在混凝土强度能保证其棱角不因拆横，而受损坏时,方可拆模。在已浇筑的混凝土强度达到1.2MPa以上时，方可在其上来往行走和进行上部施工。2）拆除模板后，应加以覆盖和洒水，浇水的次数应能保持混凝土有足够的润湿状态.养护期一股不少于7天。4、位试块留置和试验对混凝土均测试坍落度.在整个混凝土施工过程留置试块,组数为：同条件及28d标养试块各一组同条件试块放在现场混凝土构件旁边，标养试块放在现场标养箱中，并与商品混凝土厂家提供的险报告及时比较。
