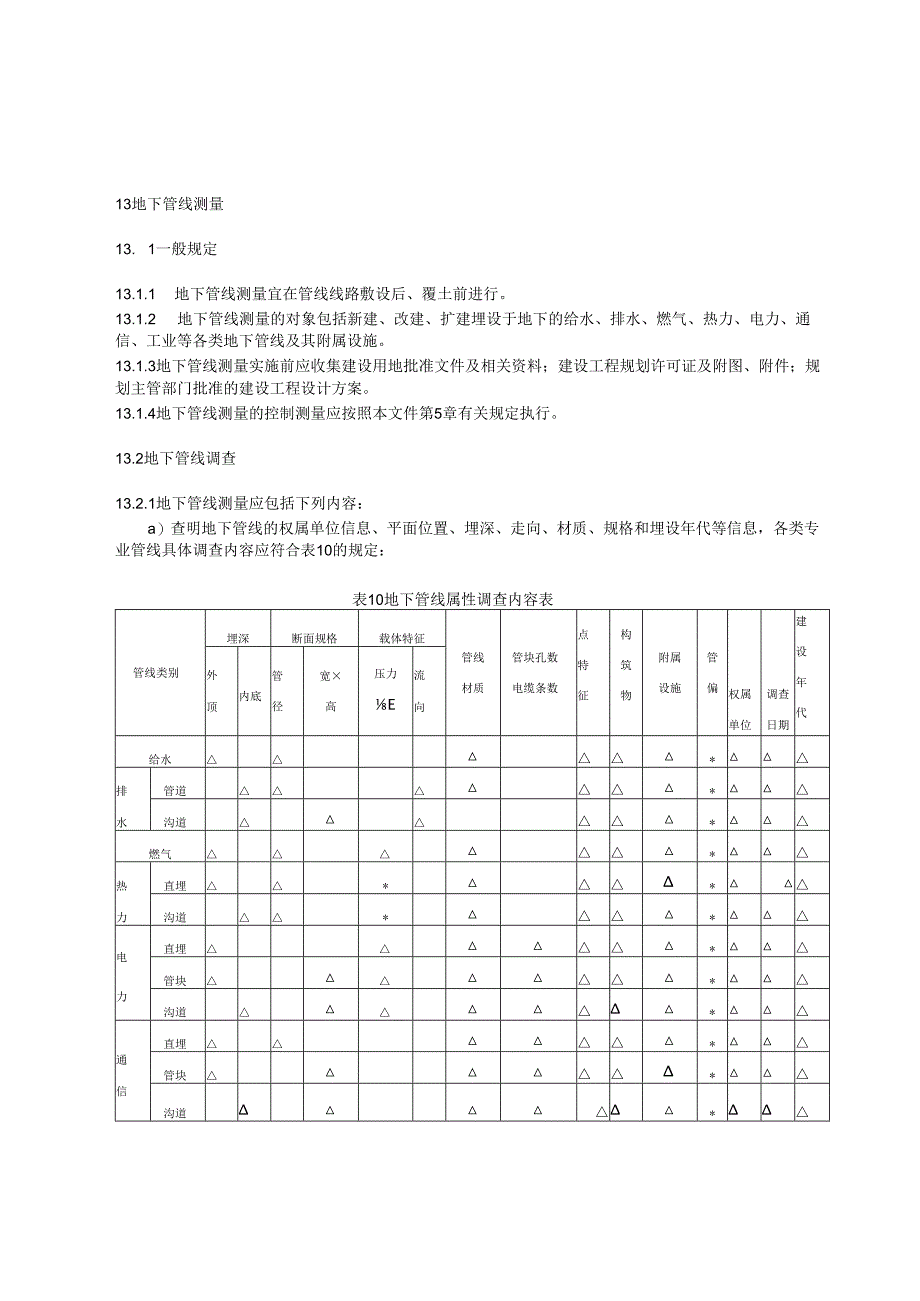

1、13地下管线测量13. 1一般规定13.1.1 地下管线测量宜在管线线路敷设后、覆土前进行。13.1.2 地下管线测量的对象包括新建、改建、扩建埋设于地下的给水、排水、燃气、热力、电力、通信、工业等各类地下管线及其附属设施。13.1.3地下管线测量实施前应收集建设用地批准文件及相关资料；建设工程规划许可证及附图、附件；规划主管部门批准的建设工程设计方案。13.1.4地下管线测量的控制测量应按照本文件第5章有关规定执行。13.2地下管线调查13.2.1地下管线测量应包括下列内容：a）查明地下管线的权属单位信息、平面位置、埋深、走向、材质、规格和埋设年代等信息，各类专业管线具体调查内容应符合表10

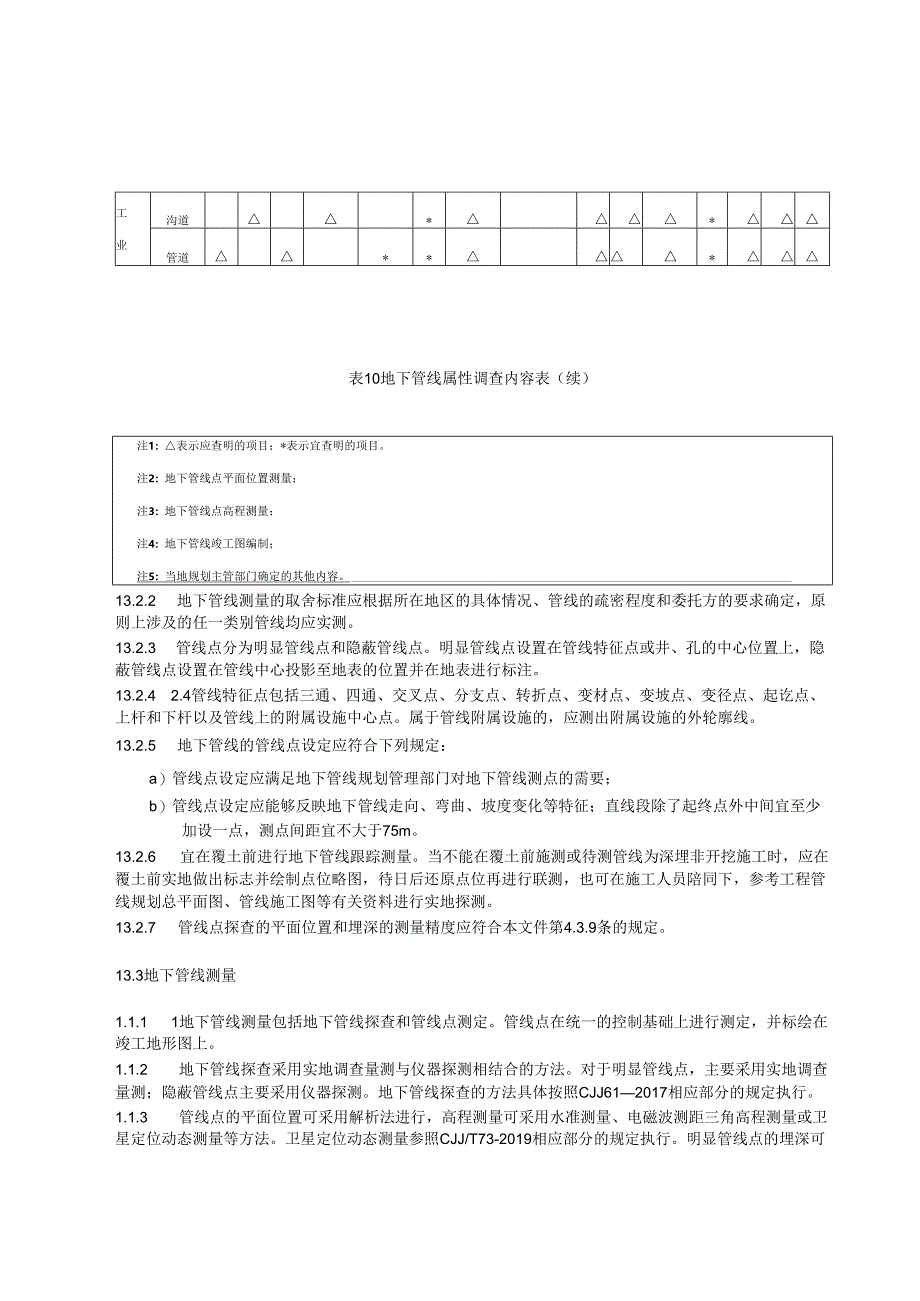

2、的规定：表10地下管线属性调查内容表管线类别埋深断面规格载体特征管线材质管块孔数电缆条数点特征构筑物附属设施管偏权属单位调查日期建设年代外顶内底管径宽高压力E流向给水*排管道*水沟道*燃气*热直埋*力沟道*电直埋*管块*力沟道*直埋*通管块*信沟道*工业沟道*管道*表10地下管线属性调查内容表（续）注1：表示应查明的项目；*表示宜查明的项目。注2：地下管线点平面位置测量；注3：地下管线点高程测量；注4：地下管线竣工图编制；注5：当地规划主管部门确定的其他内容。13.2.2 地下管线测量的取舍标准应根据所在地区的具体情况、管线的疏密程度和委托方的要求确定，原则上涉及的任一类别管线均应实测。13.

3、2.3 管线点分为明显管线点和隐蔽管线点。明显管线点设置在管线特征点或井、孔的中心位置上，隐蔽管线点设置在管线中心投影至地表的位置并在地表进行标注。13.2.4 2.4管线特征点包括三通、四通、交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点、上杆和下杆以及管线上的附属设施中心点。属于管线附属设施的，应测出附属设施的外轮廓线。13.2.5 地下管线的管线点设定应符合下列规定：a）管线点设定应满足地下管线规划管理部门对地下管线测点的需要；b）管线点设定应能够反映地下管线走向、弯曲、坡度变化等特征；直线段除了起终点外中间宜至少加设一点，测点间距宜不大于75m。13.2.6 宜在覆土前进行地下

4、管线跟踪测量。当不能在覆土前施测或待测管线为深埋非开挖施工时，应在覆土前实地做出标志并绘制点位略图，待日后还原点位再进行联测，也可在施工人员陪同下，参考工程管线规划总平面图、管线施工图等有关资料进行实地探测。13.2.7 管线点探查的平面位置和埋深的测量精度应符合本文件第4.3.9条的规定。13.3地下管线测量1.1.1 1地下管线测量包括地下管线探查和管线点测定。管线点在统一的控制基础上进行测定，并标绘在竣工地形图上。1.1.2 地下管线探查采用实地调查量测与仪器探测相结合的方法。对于明显管线点，主要采用实地调查量测；隐蔽管线点主要采用仪器探测。地下管线探查的方法具体按照CJJ612017相

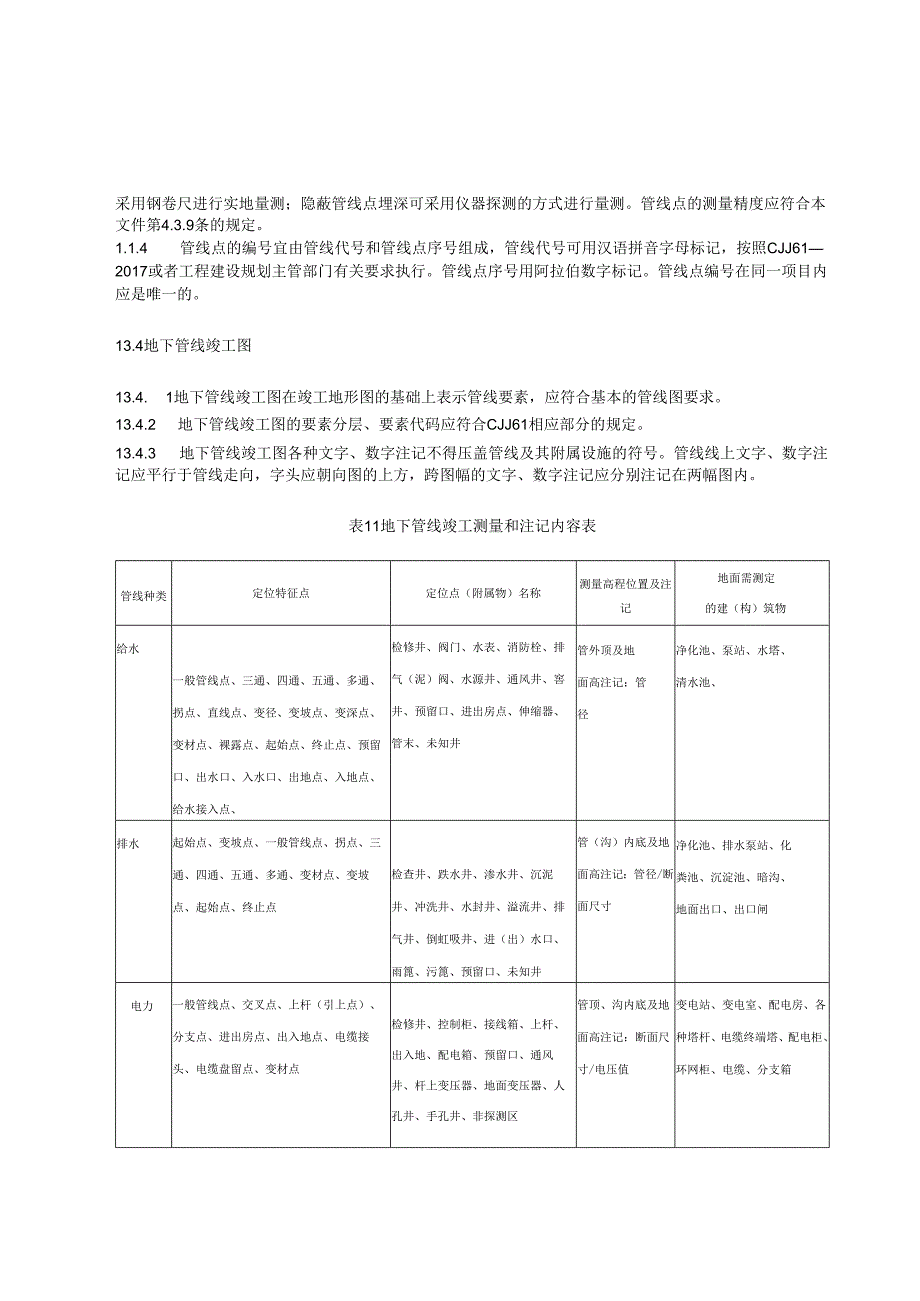

5、应部分的规定执行。1.1.3 管线点的平面位置可采用解析法进行，高程测量可采用水准测量、电磁波测距三角高程测量或卫星定位动态测量等方法。卫星定位动态测量参照CJJ/T73-2019相应部分的规定执行。明显管线点的埋深可采用钢卷尺进行实地量测；隐蔽管线点埋深可采用仪器探测的方式进行量测。管线点的测量精度应符合本文件第4.3.9条的规定。1.1.4 管线点的编号宜由管线代号和管线点序号组成，管线代号可用汉语拼音字母标记，按照CJJ612017或者工程建设规划主管部门有关要求执行。管线点序号用阿拉伯数字标记。管线点编号在同一项目内应是唯一的。13.4地下管线竣工图13.4. 1地下管线竣工图在竣工地

6、形图的基础上表示管线要素，应符合基本的管线图要求。13.4.2 地下管线竣工图的要素分层、要素代码应符合CJJ61相应部分的规定。13.4.3 地下管线竣工图各种文字、数字注记不得压盖管线及其附属设施的符号。管线线上文字、数字注记应平行于管线走向，字头应朝向图的上方，跨图幅的文字、数字注记应分别注记在两幅图内。表11地下管线竣工测量和注记内容表管线种类定位特征点定位点（附属物）名称测量高程位置及注记地面需测定的建（构）筑物给水一般管线点、三通、四通、五通、多通、拐点、直线点、变径、变坡点、变深点、变材点、裸露点、起始点、终止点、预留口、出水口、入水口、出地点、入地点、给水接入点、检修井、阀门、

7、水表、消防栓、排气（泥）阀、水源井、通风井、窖井、预留口、进出房点、伸缩器、管末、未知井管外顶及地面高注记：管径净化池、泵站、水塔、清水池、排水起始点、变坡点、一般管线点、拐点、三通、四通、五通、多通、变材点、变坡点、起始点、终止点检查井、跌水井、渗水井、沉泥井、冲洗井、水封井、溢流井、排气井、倒虹吸井、进（出）水口、雨篦、污篦、预留口、未知井管（沟）内底及地面高注记：管径/断面尺寸净化池、排水泵站、化粪池、沉淀池、暗沟、地面出口、出口闸电力一般管线点、交叉点、上杆（引上点）、分支点、进出房点、出入地点、电缆接头、电缆盘留点、变材点检修井、控制柜、接线箱、上杆、出入地、配电箱、预留口、通风井、

8、杆上变压器、地面变压器、人孔井、手孔井、非探测区管顶、沟内底及地面高注记：断面尺寸/电压值变电站、变电室、配电房、各种塔杆、电缆终端塔、配电柜、环网柜、电缆、分支箱燃气一般管线点、弯头、管末、三通、四通、五通、多通、拐点、直线点、变径、变坡点、变深点、变材点、裸露点、出地点、进出房点、起始点、终止点阀门井、阀门、盖堵、凝水缸、出入地、调压箱、燃气柜、未知井、通风井管外顶及地面高燃气站、调压站表11地下管线竣工测量和注记内容表（续）管线种类定位特征点定位点（附属物）名称测量高程位置及注记地面需测定的建（构）筑物通信一般管线点、交叉点、上杆（引上点）、进出房点、出入地点、断头点、分支点人孔井、手孔

9、井、出入地、分线箱、放大器、电话亭、电杆、预留口、喇叭、通风井、未知井、管（块）外顶及地面高注记：断面尺寸控制室、变换站、差转台、发射塔、塔杆工业一般管线点、弯头、管末、三通、四通、五通、多通、交叉点、出（入）地点、变径、变坡点、变深点、变材点、裸露点、起始点、终止点检修井、阀门、排液装置、排潮管、排污装置、各种窘井、调压箱、燃气柜、排气阀、未知井、通风井管外顶、管顶、沟（道）底及地面高注记：断面尺寸/管径热源点、换热站、疏水箱、动力站、冷却塔、支架、加压站其他管线直线点、弯头、拐点、交叉点、三通、四通、五通、多通、非普查区去向、变径、变材点、变坡点、变深点、井边点、偏心点、裸露点、起始点、终止点鲁井13.5地下管线测量成果资料整理13.5. 1工程建设项目竣工地下管线规划核实测量应归档提交地下管线规划核实测量成果报告和图表。13.5.2成果资料整理应包括：地下管线规划核实测量成果资料应包括地下管线规划核实测量技术说明、地下管线规划核实测量管线点成果表、地下管线规划核实测量竣工图等。其他内容按照当地规划主管部门要求提交。
