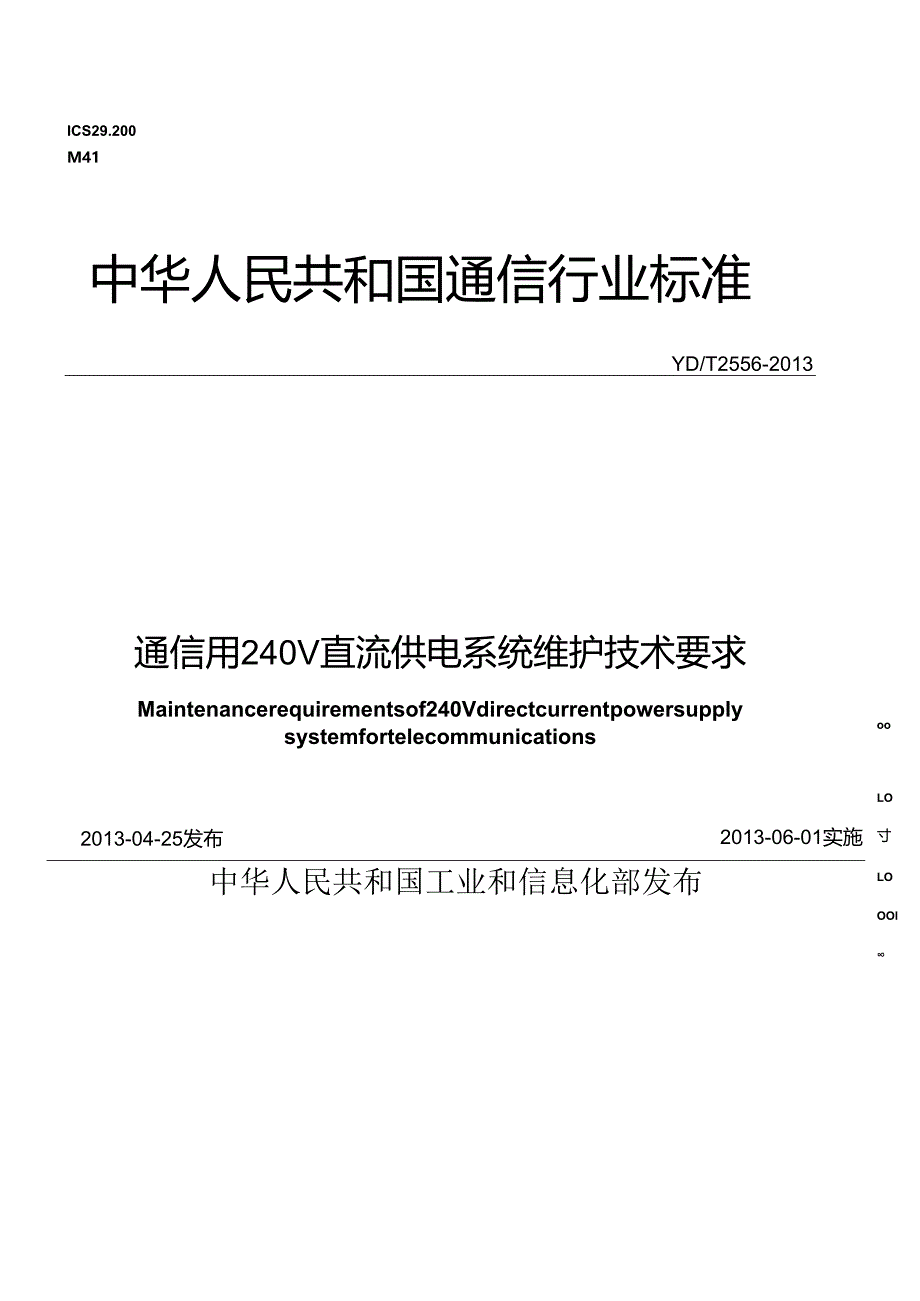

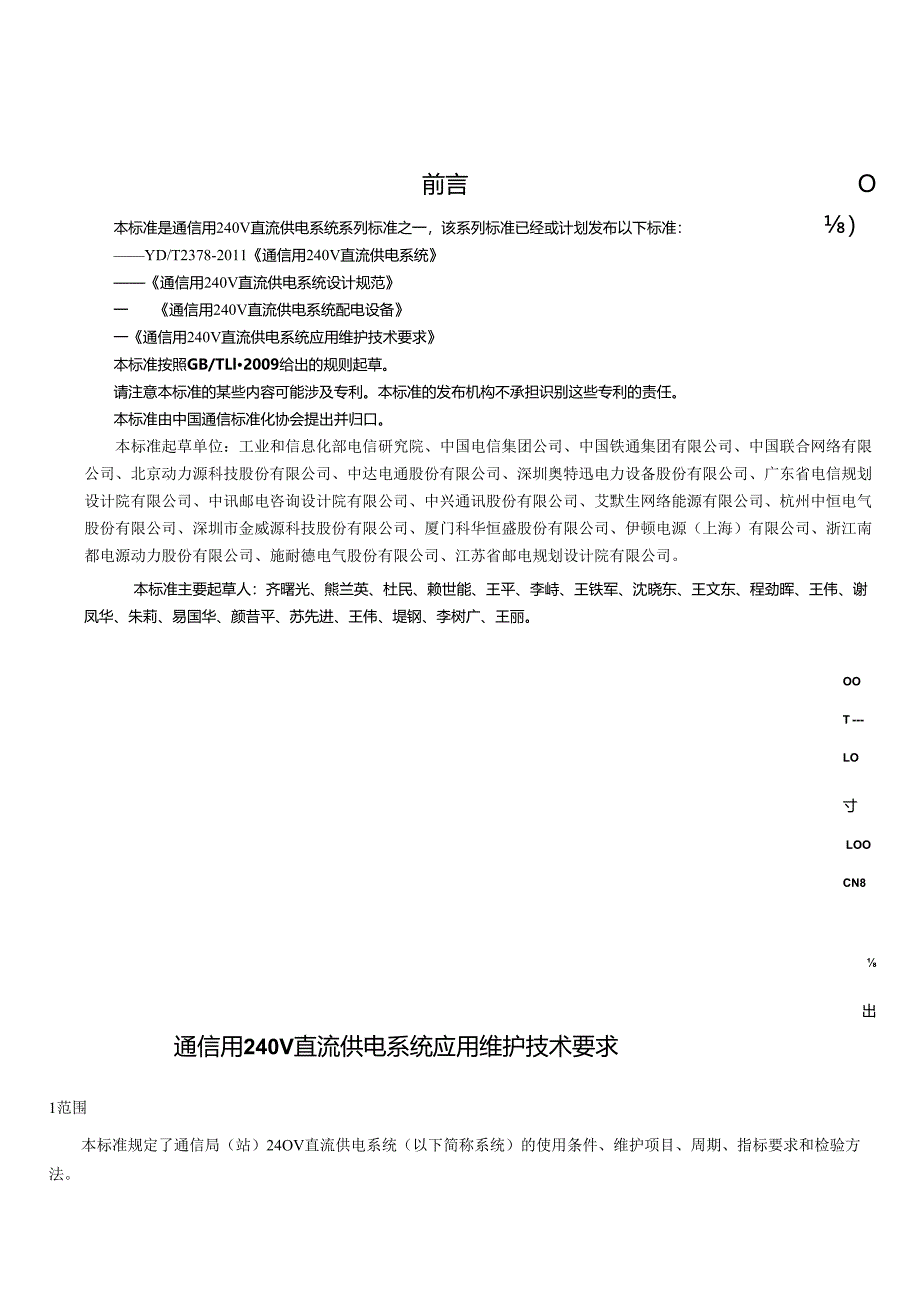

1、ooLO寸LOOOlICS29.200M41中华人民共和国通信行业标准YD/T2556-2013通信用240V直流供电系统维护技术要求Maintenancerequirementsof240Vdirectcurrentpowersupplysystemfortelecommunications2013-04-25发布2013-06-01实施中华人民共和国工业和信息化部发布前言II1范围12规范性引用文件13使用条件14维护项目25维护周期36技术指标4OOLO寸LOOCXI00s-tf7检测方法5前言O本标准是通信用240V直流供电系统系列标准之一，该系列标准已经或计划发布以下标准：）YD/T

2、2378-2011通信用240V直流供电系统通信用240V直流供电系统设计规范一通信用240V直流供电系统配电设备一通信用240V直流供电系统应用维护技术要求本标准按照GB/TLl2009给出的规则起草。请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国铁通集团有限公司、中国联合网络有限公司、北京动力源科技股份有限公司、中达电通股份有限公司、深圳奥特迅电力设备股份有限公司、广东省电信规划设计院有限公司、中讯邮电咨询设计院有限公司、中兴通讯股份有限公司、艾默生网络能源

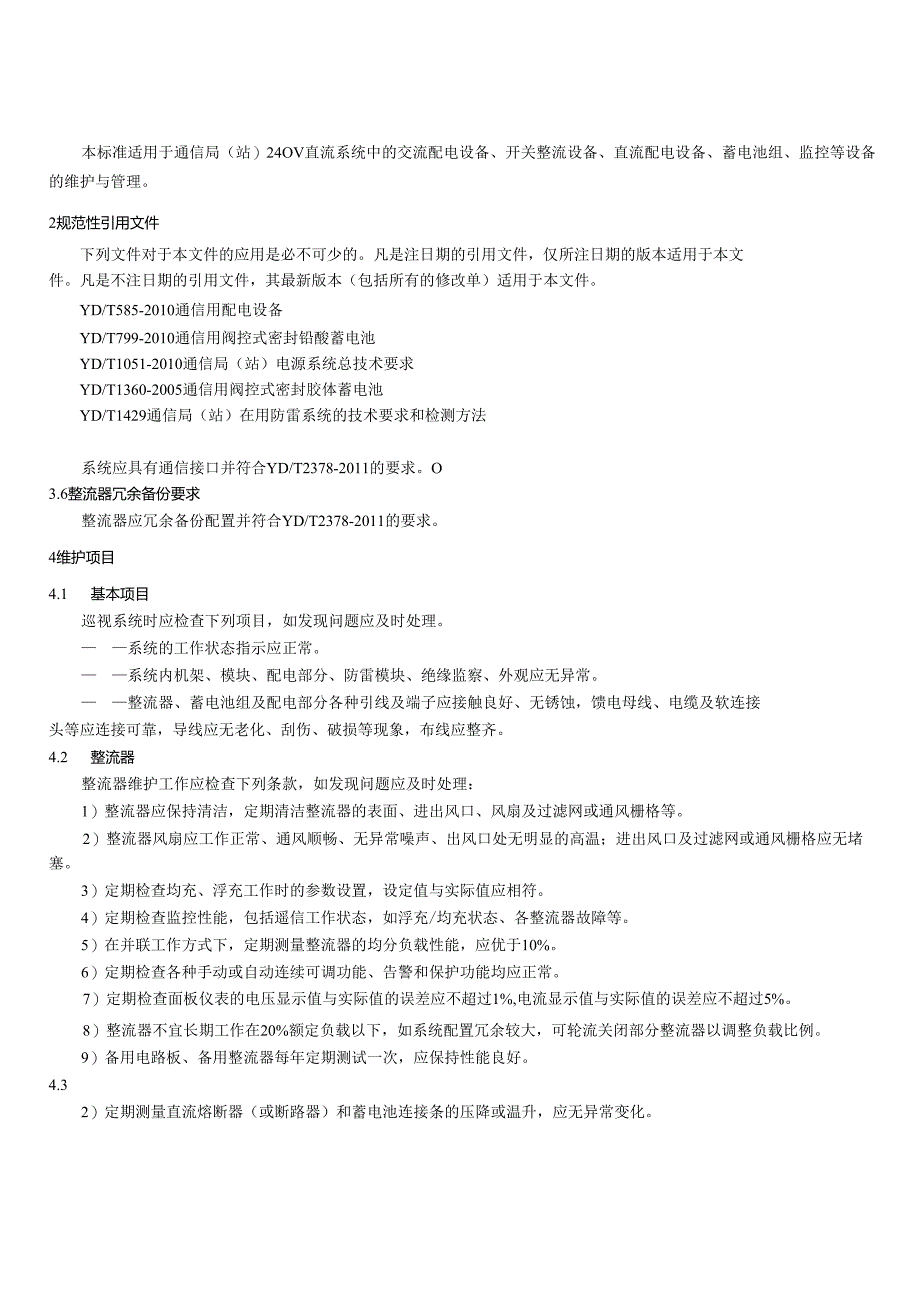

3、有限公司、杭州中恒电气股份有限公司、深圳市金威源科技股份有限公司、厦门科华恒盛股份有限公司、伊顿电源（上海）有限公司、浙江南都电源动力股份有限公司、施耐德电气股份有限公司、江苏省邮电规划设计院有限公司。本标准主要起草人：齐曙光、熊兰英、杜民、赖世能、王平、李峙、王铁军、沈晓东、王文东、程劲晖、王伟、谢凤华、朱莉、易国华、颜昔平、苏先进、王伟、堤钢、李树广、王丽。OOTLO寸LOOCN8出通信用240V直流供电系统应用维护技术要求1范围本标准规定了通信局（站）24OV直流供电系统（以下简称系统）的使用条件、维护项目、周期、指标要求和检验方法。本标准适用于通信局（站）24OV直流系统中的交流配电设

4、备、开关整流设备、直流配电设备、蓄电池组、监控等设备的维护与管理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T585-2010通信用配电设备YD/T799-2010通信用阀控式密封铅酸蓄电池YD/T1051-2010通信局（站）电源系统总技术要求YD/T1360-2005通信用阀控式密封胶体蓄电池YD/T1429通信局（站）在用防雷系统的技术要求和检测方法YD/T1821-2008通信中心机房环境条件要求AYD/T1970.1通信局（站）电源系统维护技术要求

5、第1部分：总则YD/T1970.3通信局（站）直流供电系统维护技术要求第3部分：直流系统.YD/T1970.10通信局（站）电源系统维护技术要求第10部分：阀控式密封铅酸蓄电池YD/T2378-2011通信用240V直流供电系统YD5098-2005通信局（站）防雷与接地工程设计规范雷电过电压保护工程设计规范YD/T2555-2013通信用240V直流供电系统配电设备通信局（站）电源系统维护技术要求第7部分防雷接地系统一3使用条件93.1环境条件十系统的工作环境应符合YD/T1821-2008中表2和表3的要求，应保持干燥、清洁、通风良好，应处于心无腐蚀性气体环境中。o3. 2交流输入Z系统的

6、交流输入应符合YD/T2378-2On的要求。3.3 防雷装置系统交流输入侧的防雷装置应符合YD/T2378-2011的要求。.3.4 保护接地更系统应具有良好的接地并符合YD/T1429和YD/T2378-2On的要求。3.5监控要求出系统应具有通信接口并符合YD/T2378-2011的要求。O3.6整流器冗余备份要求整流器应冗余备份配置并符合YD/T2378-2011的要求。4维护项目4.1 基本项目巡视系统时应检查下列项目，如发现问题应及时处理。 系统的工作状态指示应正常。 系统内机架、模块、配电部分、防雷模块、绝缘监察、外观应无异常。 整流器、蓄电池组及配电部分各种引线及端子应接触良好

7、、无锈蚀，馈电母线、电缆及软连接头等应连接可靠，导线应无老化、刮伤、破损等现象，布线应整齐。4.2 整流器整流器维护工作应检查下列条款，如发现问题应及时处理：1）整流器应保持清洁，定期清洁整流器的表面、进出风口、风扇及过滤网或通风栅格等。2）整流器风扇应工作正常、通风顺畅、无异常噪声、出风口处无明显的高温；进出风口及过滤网或通风栅格应无堵塞。3）定期检查均充、浮充工作时的参数设置，设定值与实际值应相符。4）定期检查监控性能，包括遥信工作状态，如浮充/均充状态、各整流器故障等。5）在并联工作方式下，定期测量整流器的均分负载性能，应优于10%。6）定期检查各种手动或自动连续可调功能、告警和保护功能

8、均应正常。7）定期检查面板仪表的电压显示值与实际值的误差应不超过1%,电流显示值与实际值的误差应不超过5%。8）整流器不宜长期工作在20%额定负载以下，如系统配置冗余较大，可轮流关闭部分整流器以调整负载比例。9）备用电路板、备用整流器每年定期测试一次，应保持性能良好。4.3 交流配电部分9交流配电部分维护工作应检查下列条款，如发现问题应及时处理。寸1）交流配电部分应保持清洁，定期清洁交流配电部分的表面。92）定期检查两路交流电源输入的电气或机械联锁装置应无异常。3）定期检查各种手动或自动连续可调功能、告警和保护功能均应正常。O4）定期测量表1所列元器件和部件的温升，应符合表1的要求且无异常变化

9、。CN5）定期检查防雷器指示，防雷器开关或保险应处于通路。6）定期检查系统的接地应牢固可靠。7）定期检查面板仪表的电压显示值与实际值的误差应不超过1%,电流显示值与实际值的误差应不超,过5%。4.4 直流配电部分S直流配电部分维护工作应检查下列条款，如发现问题应及时处理。1）直流配电部分应保持清洁。出2）定期测量直流熔断器（或断路器）和蓄电池连接条的压降或温升，应无异常变化。3）定期测量直流配电部分放电回路电压降和供电回路全程电压降，应符合YD/T2378-2011的要求。4）定期检查各种手动或自动连续可调功能、告警和保护功能，均应正常。5）定期测量表1所列元器件和部件的温升，应符合表1的要求

10、且无异常变化。6）定期检查面板仪表的电压显示值与实际值的误差应不超过1%,电流显示值与实际值的误差应不超过5%。7）不允许同一个支路中开关并联使用。4.5 蓄电池蓄电池的维护项目、指标应符合YD/T1970.10中的相关要求。4.6 熔断器或断路器系统实际负载应不超过熔断器（或断路器）额定容量的50%;下一级熔断器（断路器）容量应不大于上级熔断器（断路器）的容量。4.7 绝缘监察对配有绝缘监察装置的设备，模拟系统绝缘故障，检查绝缘监察装置是否具有相应的告警，是否具有误报、漏报等情况。4.8 接地性能系统交流输入应与直流输出电气隔离；系统输出应与地、机架、外壳电气隔离；正、负极均不得接地，采用悬

11、浮方式；系统应有明显标识标明该系统输出不能接地。设备外壳、机架、走线架实施保护接地。保护接地应按照YD/T1051-2010YD5098-2005及通信局（站）电源系统维护技术要求第7部分防雷接地系统的要求执行。部件名称温升/（）铜母线的接头接触处无被覆层50接触处搪锡50接触处镀银或镀银60铝母线的接头接触处超声波搪锡50其他金属母线接头55熔断器触头接触处镀锡50接触处镀银或镀银60刀开关触头（紫铜或其合金制品）50可能会触及的壳体金属表面30绝缘表面40塑料绝缘导线表面20衡量温升的基准温度是室内温度，如室温超过28C,按28。C计算表1各电器元件和部件的温升5维护周期序号维护项目维护周

12、期1清洁设备、风扇、过滤网等，确保无积尘、散热性能良好月2检查各整流器风扇运转是否正常表2维护周期09LO寸LOOOlOOW衽系统的维护周期见表2。表2（续）序号维护项目维护周期3检查整流器显示功能是否正常、翻看告警记录月4检查整流器、监控模块的工作状态5检查绝缘监察装置告警状态6检查整流器各告警点参数设置是否正确，有无变更半年7检查系统自动均、浮充转换功能，均、浮充电压、均充限流值、均充周期及持续时间、温度补偿系数等各项参数，校对均、浮充电压设定值、电池保护电压、均浮充转换电流等8检查各开关、继电器、熔断器以及各接触元器件是否正常工作，容量是否匹配（包括交、直流配电部分），接线端子的接触是否

13、良好9测量输入、输出的电压、电流等参数10测量主要部件的温升11检查通信接口、通信状况是否良好，遥控遥信功能是否正常12测量输出分路电流等参数年13测量直流熔断器（断路器）和蓄电池连接条的温升14测量直流配电部分供电回路全程电压降15检查防雷设备是否正常16测量整流器的负载均分性能17检查两路交流电源输入的电气或机械联锁装置是否正常18检查各机架保护接地是否牢固可靠19检查熔断器（断路器）告警20蓄电池容量应进行核对性放电21校正仪表22测试备份整流器6技术指标6.1 基本要求系统的各项技术指标和有效使用周期应分别符合YD/T1051-2010YD/T585-2011、YD/T2378-201

14、1YD/T799-2010YD/T1360-2005YD/T1970.1、YD/T1970.3中的相关要求。6.2 蓄电池管理功能系统的蓄电池管理功能应符合YD/T2378-2011中5.8的要求，其浮充、均充电压的设定及转换应根据蓄电池的特性、每组电池数及系统电压的要求确定。6.3 峰峰值杂音电压系统峰峰值杂音电压应符合YD/T2378-2011中5.7.5的要求。6.4 电压降在额定负载条件下，直流配电部分放电回路电压降应不大于IV;系统供电回路全程压降应不大于12V。6.5 工作稳定性市电或柴油发电机组供电并带有蓄电池组工作时，系统应能稳定工作、不发生振荡。6.6 参数测量整流器各参数的测量值若出现明显变化时应记录，发现故障时应及时处理并分析原因；各项参数设置信息应全面记录、妥善保存并及时更新。6. 7温升通信用240V直流供电系统通过额定电流时，各电器元件和部件的温升不得超过表1的规定。7检测方法7. 1维护用仪表日常维护用仪表和相关要求见表3。表3日常维护用仪表仪表名称量程、精度数字万用表4位半数字钳形电流表交直流测量，2%,真有效值电能质量分析仪+2%,真有效值示波器带宽不
