1、功犍和辖相简介一、空气过滤系统参见气流模式图J通风系统是保证本设备性能的最主要的系统。它由风机和风道组成。实验室内空气经过操作区，由柜体内部风机通过柜体风道从风道口排出，建议使用专用通道排到室外。产品结构及部件11图I结构示意图1、脚轮9、过滤器（选配件）17、后盖板2、底柜门10、玻璃门电机18、电源插座3、船型开关11、风机及出风桶19铜标牌4、水槽12、紫外灯20、保险管座5、鹅颈水龙头13、控制面板21、接地螺栓6、气龙头14、五孔插座22、管道进出口7、玻璃门15、底柜合页8、日光灯16、底柜门把手前玻璃门驱动系统前玻璃门驱动系统由门电机、前玻璃门、牵引机构等组成。紫外光源紫外灯管位

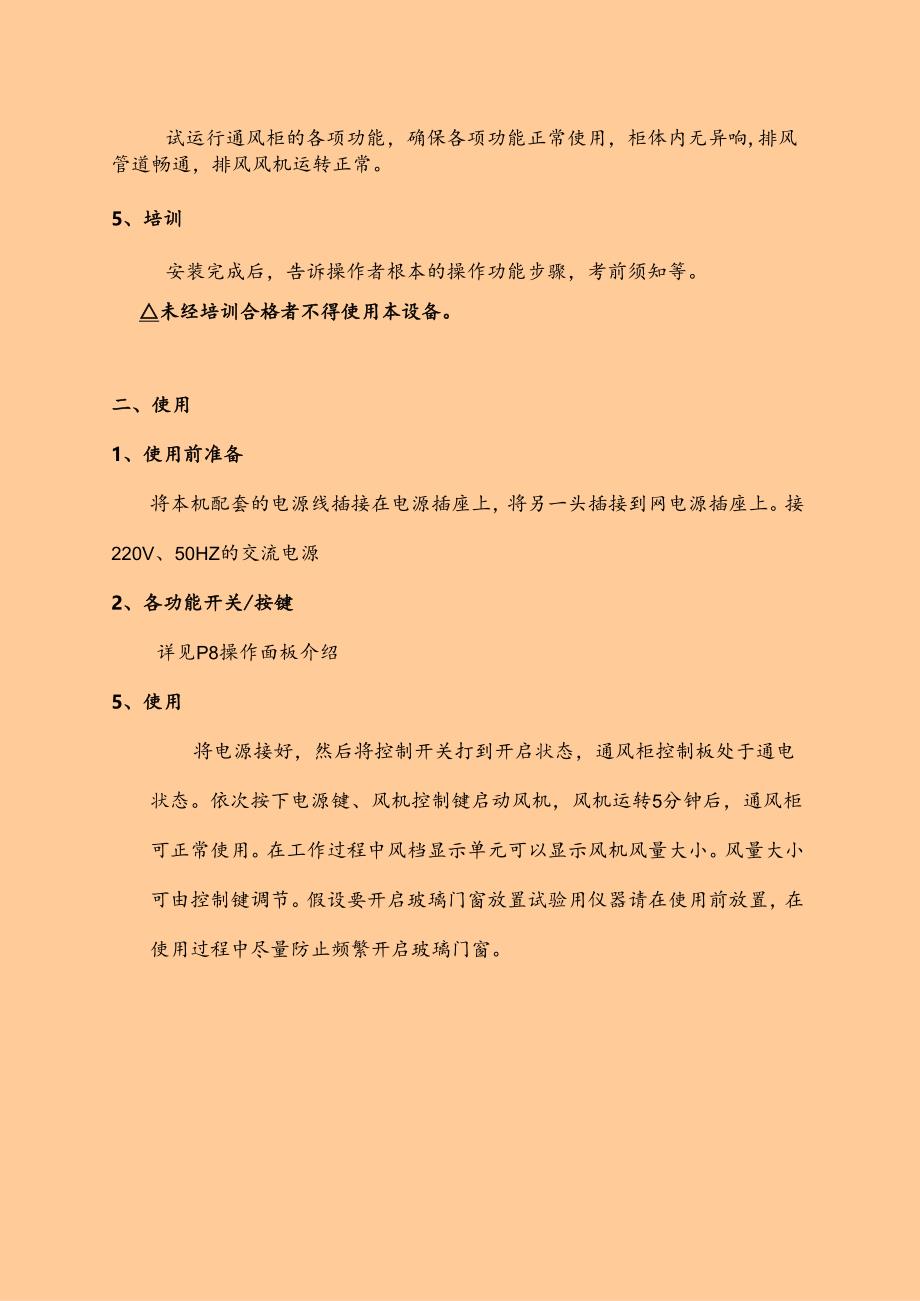

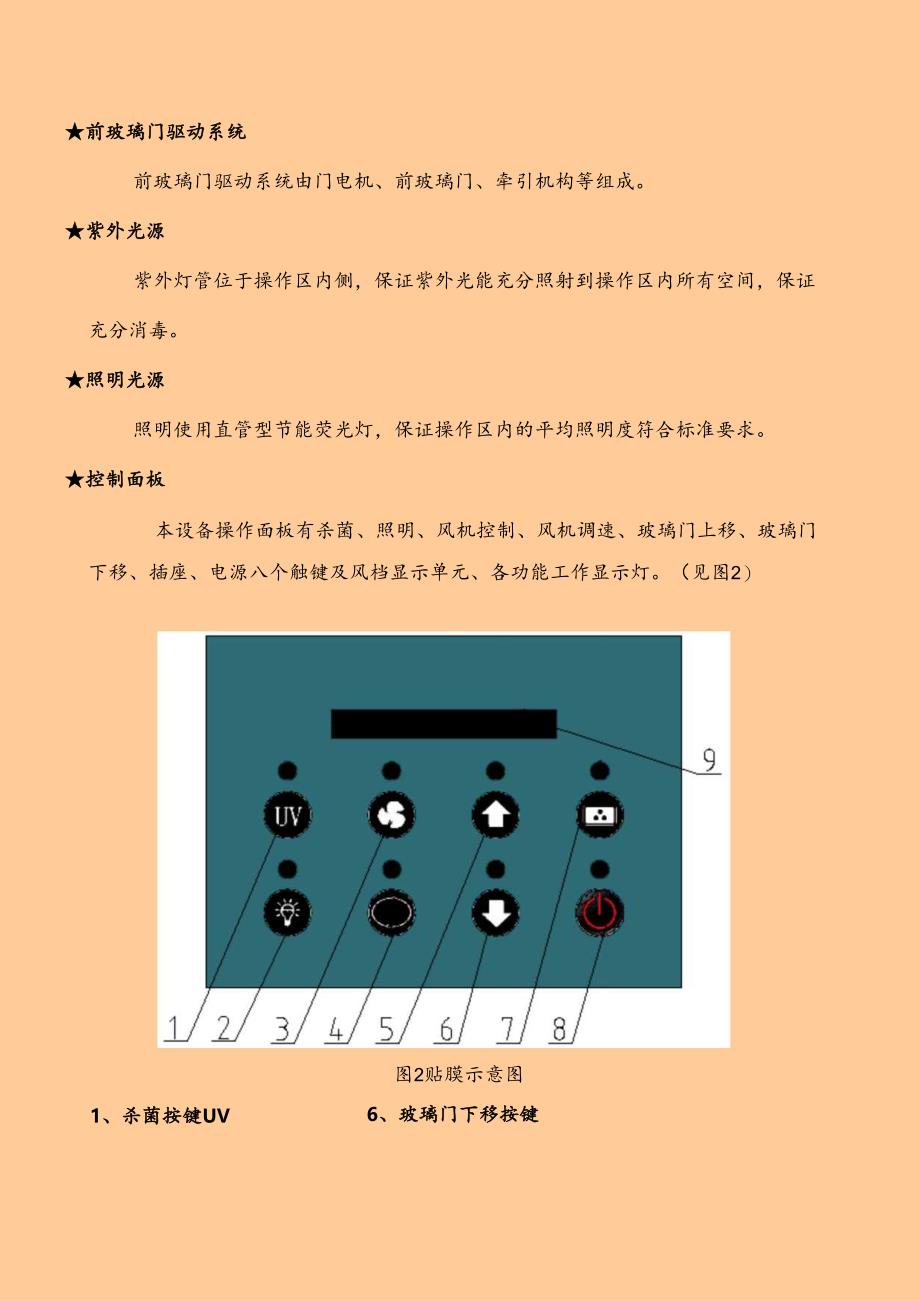

2、于操作区内侧，保证紫外光能充分照射到操作区内所有空间，保证充分消毒。照明光源照明使用直管型节能荧光灯，保证操作区内的平均照明度符合标准要求。控制面板本设备操作面板有杀菌、照明、风机控制、风机调速、玻璃门上移、玻璃门下移、插座、电源八个触键及风档显示单元、各功能工作显示灯。（见图2）图2贴膜示意图1、杀菌按键UV6、玻璃门下移按键试运行通风柜的各项功能，确保各项功能正常使用，柜体内无异响,排风管道畅通，排风风机运转正常。5、培训安装完成后，告诉操作者根本的操作功能步骤，考前须知等。未经培训合格者不得使用本设备。二、使用1、使用前准备将本机配套的电源线插接在电源插座上，将另一头插接到网电源插座上。

3、接220V、50HZ的交流电源2、各功能开关/按键详见P8操作面板介绍5、使用将电源接好，然后将控制开关打到开启状态，通风柜控制板处于通电状态。依次按下电源键、风机控制键启动风机，风机运转5分钟后，通风柜可正常使用。在工作过程中风档显示单元可以显示风机风量大小。风量大小可由控制键调节。假设要开启玻璃门窗放置试验用仪器请在使用前放置，在使用过程中尽量防止频繁开启玻璃门窗。4.更换紫外灯产品上配备的紫外线消毒灯管使用寿命为累计工作时间100O小时，为了到达良好的消毒效果BIoBASE建议您定期测试紫外线强度，可使用紫外线强度测试卡确认是否需要更换紫外灯。紫外线消毒灯更换时将电源断开，旋拧紫外线灯管

4、，将灯管从灯座上拿下，并重新更换上新的紫外线消毒灯即可。5、更换过滤器假设产品上配备有活性炭过滤器或其它种类过滤器，根据通风柜使用时间及使用环境即使更换过滤器。从柜体后侧使用螺丝刀将后盖板的固定螺栓拆卸，然后使用扳手将过滤器固定压条上的螺栓拆卸下来，取掉旧过滤器，将和原型号相同的新过滤器放入柜体对应的位置，参照原有位置安装，紧固螺栓及压条，然后将后盖板安装好即可。旗修工作一、维修前的准备工作1、检查设备是否按说明书中的要求，实行了可靠的接地措施，以保证维修及使用的平安。检查设备的电器接线是否有脱落、断线及短路现象，如有类似情况，应依次排除；2、常见故障的判断及维修1）显示屏不亮检查电源是否插上

5、，输入条件是否吻合，保险管是否烧坏；2）紫外灯不亮更换紫外灯3）日光灯不亮更换日光灯1.对以上电器部件的操作必须由合格的电工在平安条件下（切断电源）进行。而其它部件一律不许拆卸，否那么后果由用户自己承当；2 .当设备发生非以上故障，而操作人员不能立即排除时，请即刻通知我们公司的维修部门，为了您的平安，请不要自行维修设备；3 .本设备的维修工作只有经BIOBASE培训并认可的技术人员承当；4 .如果需要订购部件可以寻找我们的技术效劳部门，请注明您所购置的通风柜的型号和编号。 保修期自购置之日起为十二个月。保修期内的仪器及设备，假设由于用户使用不当造成失效或损坏，本公司不承当保修义务。 保修期过后

6、，本公司负责维修，收取相应的维修费。 对本公司培训并认可的维修单位和维修人员提供设备的图纸和局部必要的技术数据。单位：济南鑫贝西生物技术生产地址：济南市工业南路51号生产许可证编号：鲁药管械生产许第20080074号:0531-81219800:0531-81219804250V,IOA保险管250V,5A保险管电源线紫外线灯管布件帐章2个（允许用户自己更换参看更换说明）1个（允许用户自己更换参看更换说明）1根1根气海演式图1、 保险管标签：5A保险管指示标签，位置为另一个保险管的正下方，IOA保险管指示标签，位置为电源插座的正下方；2、 铭牌：柜体右侧面板上。FumeHoodMODEL:POWERSUPPLY:INPUTPOWER:OPERATIONDIMENSION(三)：EXTERNALDIMENSloN(mm)：SERIALNUMBER：EX-FACTORYDATE:JINANBIOBASEBIOTECHCO.,LTDTel:0086-531-81219800jto.51SOUTHGoNGYERoAD,JINAN,CHINAFax:0086-531-81219804,43、公司标志：柜体正面BIOBS4、合格证：随机附件
