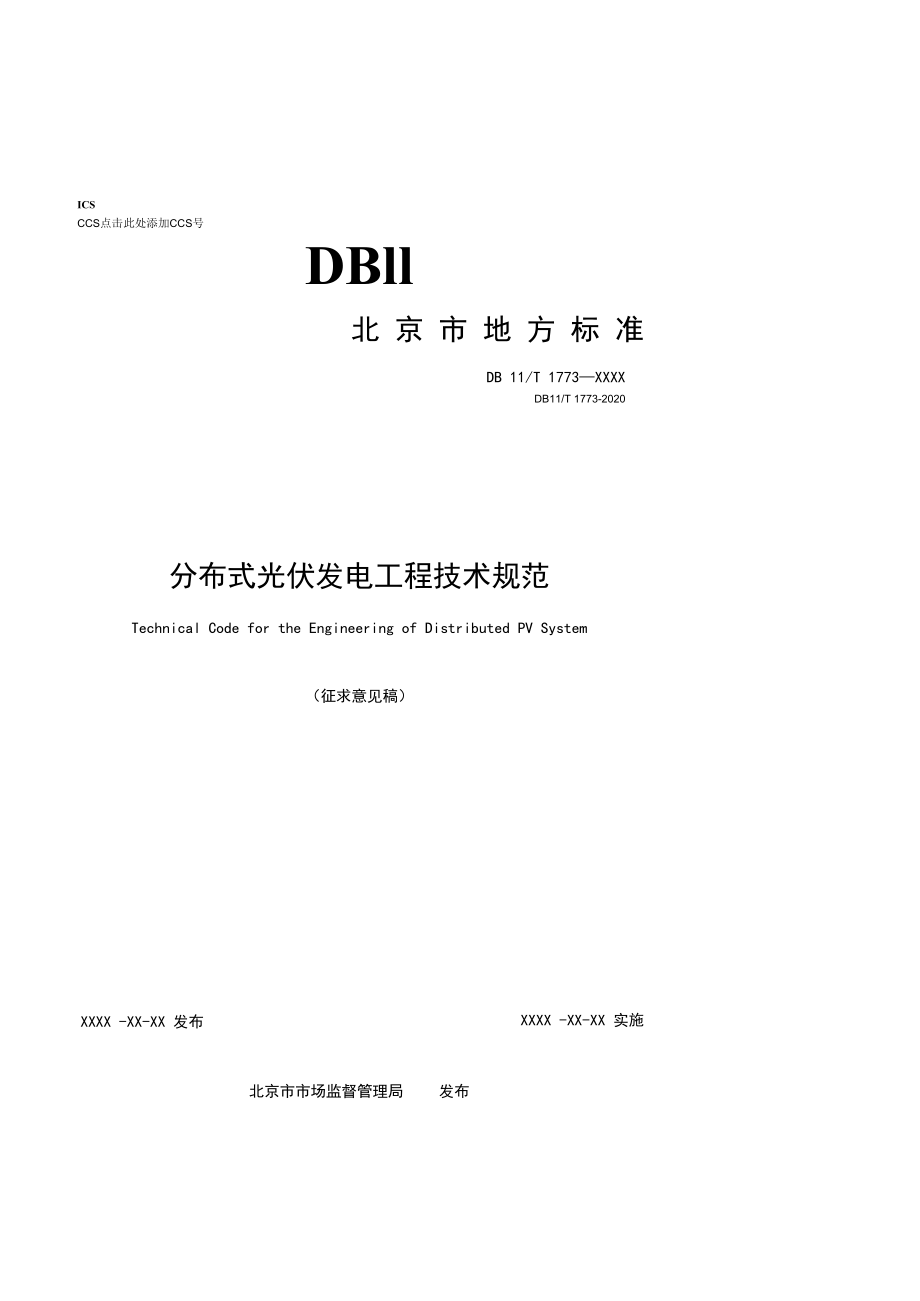

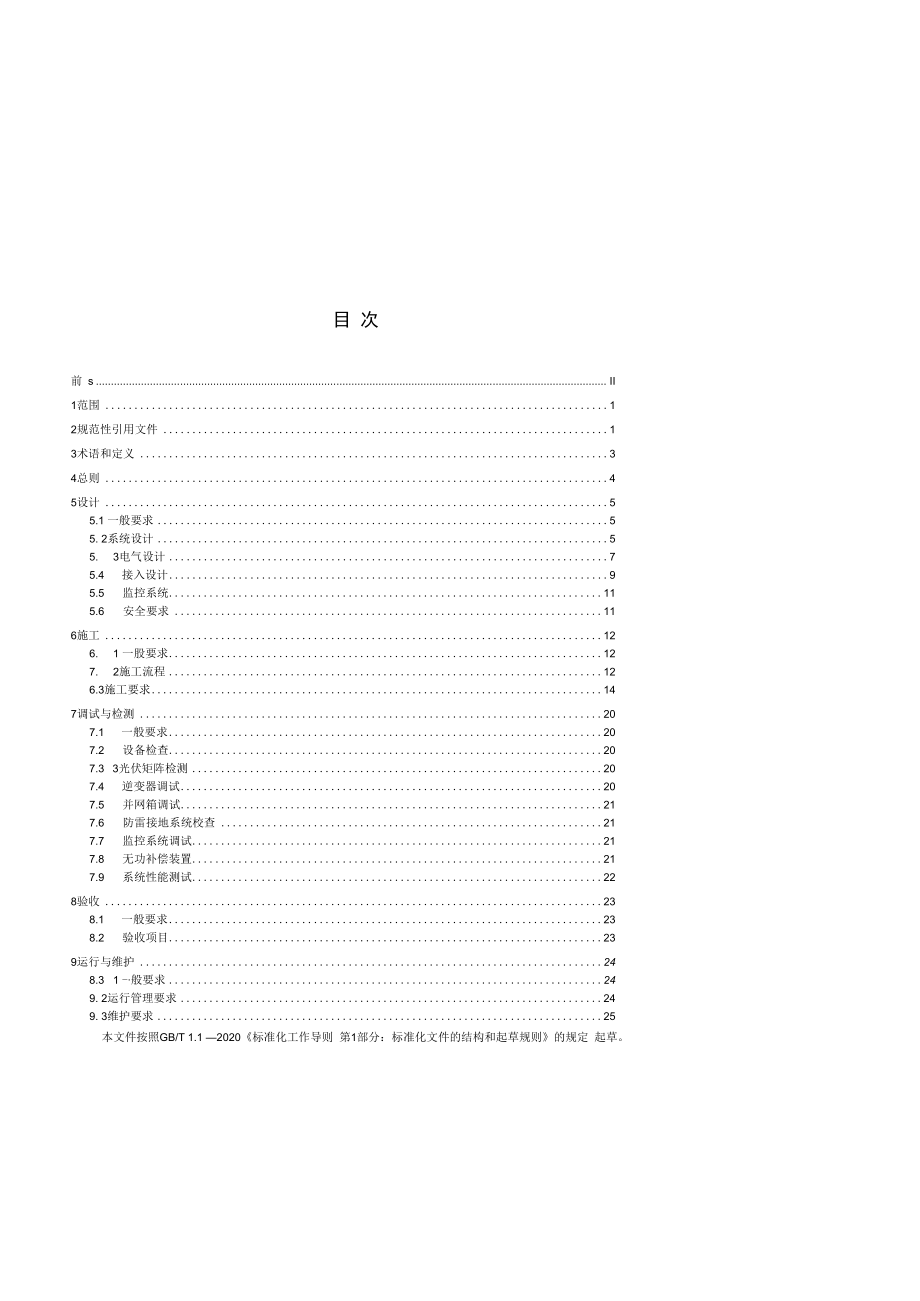

1、ICSCCS点击此处添加CCS号DBll北 京 市 地 方 标 准DB 11/T 1773XXXX DB11/T 1773-2020分布式光伏发电工程技术规范Technical Code for the Engineering of Distributed PV System（征求意见稿）XXXX -XX-XX 发布XXXX -XX-XX 实施北京市市场监督管理局发布目 次前 s II1范围12规范性引用文件13术语和定义34总则45设计55.1 一般要求55. 2系统设计55. 3电气设计75.4 接入设计95.5 监控系统115.6 安全要求116施工126. 1 一股要求127. 2施工

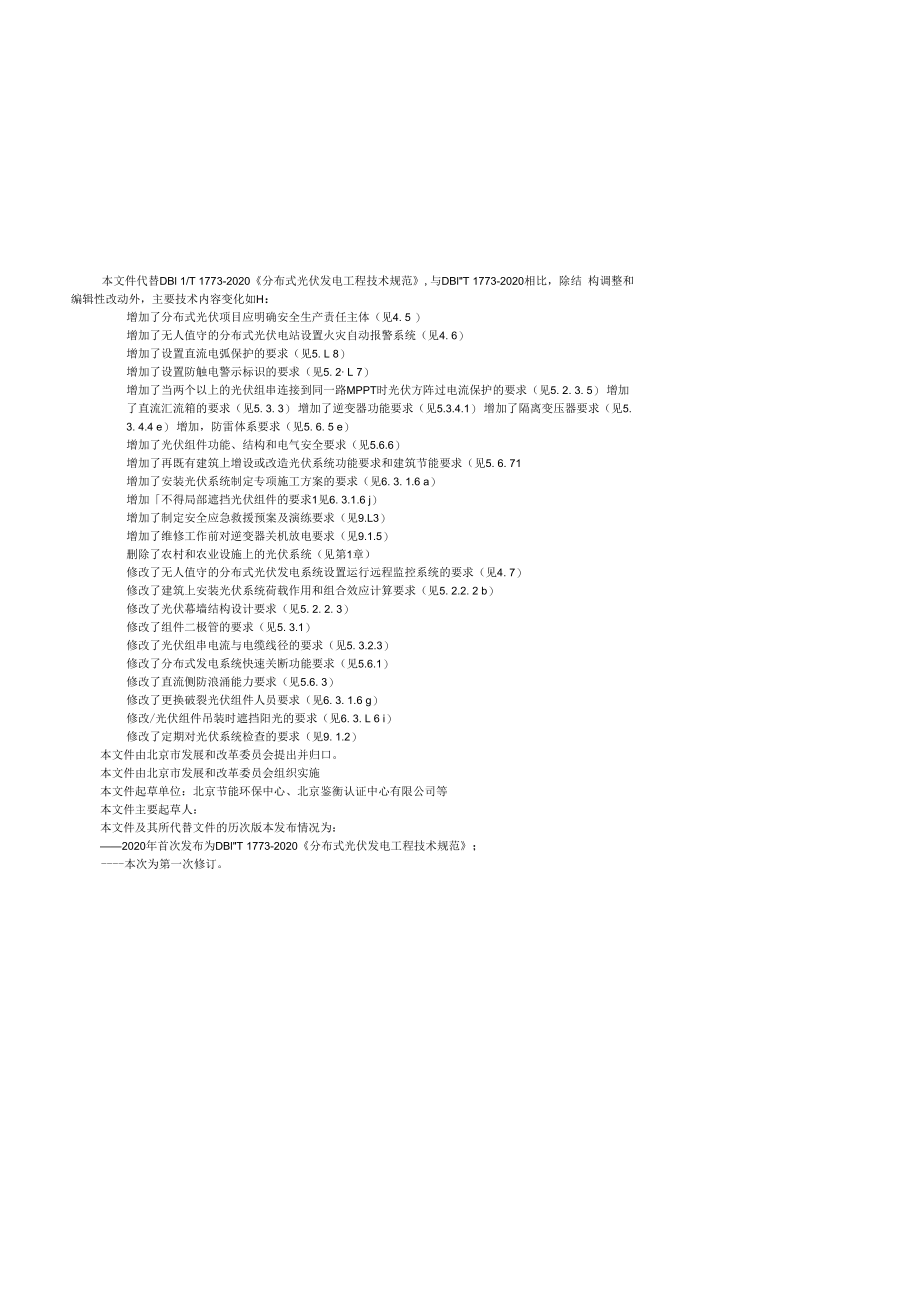

2、流程126.3施工要求147调试与检测207.1 一般要求207.2 设备检查207.3 3光伏矩阵检测207.4 逆变器调试207.5 并网箱调试217.6 防雷接地系统校查217.7 监控系统调试217.8 无功补偿装置217.9 系统性能测试228验收238.1 一般要求238.2 验收项目239运行与维护248.3 1 -般要求249. 2运行管理要求249. 3维护要求25本文件按照GB/T 1.1 2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定 起草。本文件代替DBl 1/T 1773-2020分布式光伏发电工程技术规范,与DBlT 1773-2020相比，除结

3、 构调整和编辑性改动外，主要技术内容变化如H：增加了分布式光伏项目应明确安全生产责任主体（见4. 5 ）增加了无人值守的分布式光伏电站设置火灾自动报警系统（见4. 6）增加了设置直流电弧保护的要求（见5. L 8）增加了设置防触电警示标识的要求（见5. 2 L 7）增加了当两个以上的光伏组串连接到同一路MPPT时光伏方阵过电流保护的要求（见5. 2. 3. 5） 增加了直流汇流箱的要求（见5. 3. 3） 增加了逆变器功能要求（见5.3.4.1） 增加了隔离变压器要求（见5. 3. 4.4 e） 增加，防雷体系要求（见5. 6. 5 e）增加了光伏组件功能、结构和电气安全要求（见5.6.6）增

4、加了再既有建筑上增设或改造光伏系统功能要求和建筑节能要求（见5. 6. 71增加了安装光伏系统制定专项施工方案的要求（见6. 3. 1.6 a）增加不得局部遮挡光伏组件的要求1见6. 3.1.6 j）增加了制定安全应急救援预案及演练要求（见9.L3）增加了维修工作前对逆变器关机放电要求（见9.1.5）删除了农村和农业设施上的光伏系统（见第1章）修改了无人值守的分布式光伏发电系统设置运行远程监控系统的要求（见4. 7）修改了建筑上安装光伏系统荷载作用和组合效应计算要求（见5. 2.2. 2 b）修改了光伏幕墙结构设计要求（见5. 2. 2. 3）修改了组件二极管的要求（见5. 3.1）修改了光伏

5、组串电流与电缆线径的要求（见5. 3.2.3）修改了分布式发电系统快速关断功能要求（见5.6.1）修改了直流侧防浪涌能力要求（见5.6. 3）修改了更换破裂光伏组件人员要求（见6. 3. 1.6 g）修改/光伏组件吊装时遮挡阳光的要求（见6. 3. L 6 i）修改了定期对光伏系统检查的要求（见9. 1.2）本文件由北京市发展和改革委员会提出并归口。本文件由北京市发展和改革委员会组织实施本文件起草单位：北京节能环保中心、北京鉴衡认证中心有限公司等本文件主要起草人：本文件及其所代替文件的历次版本发布情况为：2020年首次发布为DBlT 1773-2020分布式光伏发电工程技术规范；本次为第一次修

6、订。分布式光伏发电工程技术规范带格式的：侧：2厘米/ W 3.4 线:2.84字符，页眉到场缘距离： 2.5到边缘距离：2厘米装订 页脚1范围本文件规定了分布式光伏发电项目的术语和定义、设计要求、施工要求、设备及系统调试要求、验 收要求及运行与维护要求。本文件适用于以IOkv及以下电压等级接入，装机容量不大于6MW,安装于新建或既有建筑、各类构 筑物的光伏系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件。GB/T 3787手持式电动工具

7、的管理、使用、检查和维修安全技术规程GB/T 6451油浸式电力变压器技术参数和要求GB/T 9535地面用晶硅光伏组件设计鉴定与定型GB/T 10228干式电力变压器技术参数和要求GB/T 12325电能质量供电电压偏差GB/T 12326电能质量电压波动和闪变GB/T 14285维电保护和安全自动装置技术规程GB/T 14549电能质量公用电网谐波GB/T 15543电能质量三相电压不平衡GB/T 16895. 32建筑物电气装置第7-712部分：特殊装置或场所的要求太阳能光伏(PY)电源供电 系统GB 18802. 1低压电涌保护器(SPD)第1部分低压配电系统的保护器性能要求和试验方法

8、GB/T 18911地面用薄膜光伏组件设计鉴定与定型GB/T 19064家用太阳能光伏电源系统技术条件和试验方法GB 20052电力变压器能效限定值及能效等级GB/T 21086建筑幕墙GB/T 29321光伏发电站无功补偿技术规范GB/T 32512光伏发电站防雷技术要求GB/T 33342户用分布式光伏发电并网接口技术规范GB/T 33599光伏发电站并网运行控制规范GB/T 34933光伏发电站汇流箱检测技术规程GB/T 34936光伏发电站汇流箱技术要求GB/T 35694光伏发电站安全规程GB/T 36963光伏建筑一体化系统防雷技术规范GB/T 37408光伏发电并网逆变器技术要求

9、GB/T 39750光伏发电系统直流电弧保护技术要求GB 50009建筑结构荷载规范GB 50017钢结构设计规范GB 50052供配电系统设计规范GB 50057建筑物防击设计规范GB 50068建筑结构可靠性设计统一标准GB 50140建筑灭火器配置设计规范GB 50150电气装置安装工程电气设备交接试验标准GB 50153工程结构可鸵性设计统一标准GB 50168电气装置安装工程电缆线路施工及脸收规范GB 50169电气装置安装工程接地装置施工及验收规范GB 50172电气装置安装工程蓄电池施工及验收规范GB 50191构筑物抗震设计规范GB 50205钢结构工程施工质量验收规范GB 5

10、0207屋面工程质量验收标准GB 50217电力工程电缆设计标准GB 50224建筑防腐蚀工程施工质量验收规范GB 50227并联电容器装置设计规范GB 50303建筑电气工程施工质量验收规范GB 50345屋面工程技术规范GB 50411建筑节能工程施工质量验收标准GB 50429铝合金结构设计规范GB 50693坡屋面工程技术规范GB 50794光伏发电站施工规范GB/T 50796光伏发电工程验收规范GB 50797光伏发电站设计规范GB 50896压型金属板工程应用技术规范GB 51022门式刚架轻型房屋钢结构技术规范GB/T 51368建筑光伏系统应用技术标准DL/T 448电能计量

11、装置技术管理规程DL/T 620交流电气装置的过电压保护和绝缘配合DL/T 621交流电气装置的接地DL 5027电力设备典型消防规程DL/T 5044电力工程直流电源系统设计技术规程DL/T 5137电测量及电能计量装置设计技术规程DL/T 5222导体和电器选择设计技术规定JGJ 102玻璃幕墙工程技术规范JGJ 133金属与石材幕墙工程技术规范JGJ/T 139玻璃幕墙工程质量检验标准JGJ 203民用建筑太阳能光伏系统应用技术规范JGJ/T 473建筑金属阐护系统工程技术标准JG/T 490太阳能光伏系统支架通用技术要求JG/T 492建筑用光伏构件通用技术要求JG/T 516建筑装饰

12、用彩钢板JG/T 535建筑用柔性薄膜光伏组件NB/T 42073光伏发电系统用电缆NB/T 42142光伏并网微型逆变器技术规范DBl 1/T 1401太阳能光伏发电系统数据采集及传输系统技术条件DBl 1/T 1402太阳能光伏在线监测系统接入规范3术语和定义下列术语和定义适用本文件。3.1分布式光伏发电系统 distributed photovoItaic(PV) system由太阳能光伏组件、交直流汇流设备、逆变器、变配电设备、计量计费和监测系统等组成，安装于 工业建筑、民用建筑、各类构筑物和农村及农业设施上的光伏发电系统。3.2光伏组件 photovo Itaic (PV) modu

13、 I e具有封装及内部联结的，能的独提供电流输出的，最小不可分割的太阳电池组合装置。光伏组件按 太阳电池封装类型可分为玻璃封装光伏组件和柔性封装光伏组件。3.3安装型光伏组件 bui lding-attached photovoItaic(PV) moduIe工厂生产的标准光伏组件。3.4构件型光伏组件 elemental photovoItaic(PV) module工厂模块化预制的，并具备光伏发电功能的建筑构件。3.5建材型光伏构件 photovoltaic(PV) module as bui Iding components集成封装光伏发电芯片，具有光伏发电功能和建材功能的建材构件。3.

14、6光伏发电瓦 photovoltaic(PV) tile具有光伏发电功能和建材功能的瓦片。3.7柔性光伏组件 flexible photovoItaic(PV) module采用柔性材料封装，可以一定程度弯曲而保持组件各项性能不被破坏的轻型光伏组件。 3.8光伏组件串 photovoltaic(PV) modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。光伏阵列 photovoItaic （PV） array将若干个光伏组件在机械和电器上按一定方式组装在一起并且有固定的支撑结构而构成的直流发 电单元。1.10安装容量 capacity of

15、instal Iation光伏系统中安装的光伏组件的标称功率之和，计量单位是峰瓦（Wp） .1.11额定容量 rated capacity光伏系统中安装的逆变器的额定有功功率之和，计量单位是千瓦（kW） 1.12蓄电池 Secondary battery能将所获得的电能以化学能的形式贮存并将化学能转为电能的一种电化学装置。1.13隔离式电源保护装置 isolated power suppIy protection device一种由电源隔离抑制器与两级泄放单元（或N级泄放）组成的组合式雷电保护装置，利用电源隔离 抑制器与在其前后安装的泄放M元进行协同工作，使沿供电回路入侵的雷电脉冲绝大部分沿第一级泄放 单元泄放下地，确保进入被保护的设备雷电脉冲能量（包括雷电流和雷电压）最小化。3. 14
