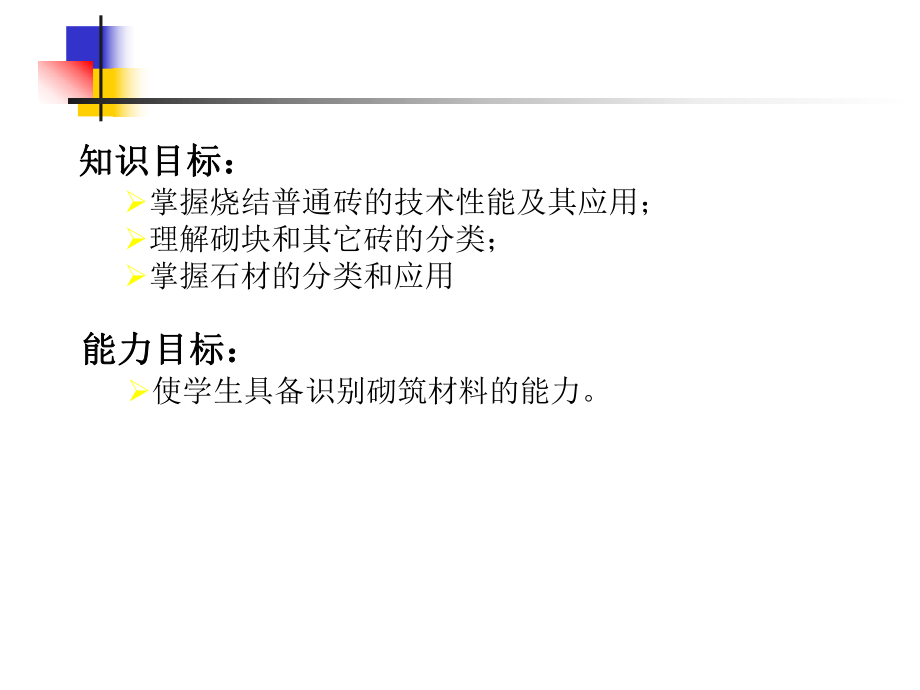

1、情境一：建筑材料的选用与鉴定 砌筑材料知识目标知识目标：掌握烧结普通砖的技术性能及其应用；理解砌块和其它砖的分类；掌握石材的分类和应用能力能力目标目标：使学生具备识别砌筑材料的能力。一、砌筑材料一、砌筑材料砖砖 砖是砌筑用的小型块材，按生产工艺可分为烧结砖和非烧结砖；按砖的规格孔洞率、孔的尺寸大小和数量又可分为普通砖、多孔砖和空心砖。同学们见过哪些砖，应用于建筑中哪些部位？请举例煤矸石烧结标砖煤矸石烧结标砖页岩烧结普通砖页岩烧结普通砖 烧结砖是以粘土、页岩、粉煤灰、煤矸石等为主要原料，经焙烧制成的砖。常结合主要原料命名，如烧结粘土砖、烧结页岩砖、烧结粉煤灰砖、烧结煤矸石砖等。（一）烧结普通砖（

2、一）烧结普通砖采用产品名称、强度等级、质量等级和标准号的顺序来编写的。（一）烧结普通砖（一）烧结普通砖任务一：任务一：怎样选择质量好的烧结普通砖？（一）烧结普通砖（一）烧结普通砖 根据烧结普通砖(GB51012003)规定，强度和抗风化性能合格的砖，根据砖的尺寸偏差、外观质量、泛霜和石灰爆裂的程度将其分为优等品(A)、一等品(B)和合格品(C)三个质量等级。 （一）烧结普通砖（一）烧结普通砖（1） 外观质量和尺寸偏差外观质量和尺寸偏差烧结普通砖的外形为矩形体，长240mm，宽115mm，厚53mm。其中240mm115mm的面称为大面，240mm53mm的面称为条面，115mm53mm的面称为

3、顶面。（一）烧结普通砖（一）烧结普通砖项 目优 等 品一 等 品合 格 品样本平均偏差样本极差样本平均偏差样本极差样本平均偏差样本极差（1）尺寸偏差（mm）长度 240宽度 115高度 532.01.51.58642.52.01.68653.02.52.0865（2）两条面高度差，不大于(mm）（3）弯曲，不大于（mm）（4）杂质凸出高度，不大于(mm）（5）缺棱掉角的三个破坏尺寸，不得同时大于（mm）（6）裂纹长度，不大于（mm）大面上宽度方向及其延伸至条面的长度。大面上长度方向及其延伸至顶面的长度或条、顶面上水平裂纹长度（7）完整面（8）颜色2221570100一条面和一顶面基本一致333

4、2070100一条面和一顶面55530110150烧结普通砖外观质量要求烧结普通砖外观质量要求（一）烧结普通砖（一）烧结普通砖（2） 强度等级强度等级烧结普通砖强度等级烧结普通砖强度等级(MPa)强度等级抗压强度平均值f 变异系数0.21变异系数0.21抗压强度标准值fk 单块最小抗压强度值fminMU30MU25MU20MU15MU1030.025.020.015.010.022.018.014.010.06.525.022.016.012.07.5（一）烧结普通砖（一）烧结普通砖（3） 耐久性指标耐久性指标项 目优 等 品一 等 品合 格 品泛 霜无泛霜不允许出现中等泛霜不允许出现严重泛霜

5、石灰爆裂不允许出现最大破坏尺寸2mm的爆裂区域2mm最大破坏尺寸10mm的爆裂区域，每组砖样不得多于15；不得出现最大破坏尺寸10mm的爆裂区域。2mm最大破坏尺寸15mm的爆裂区域，每组砖样不得多于15处，其中10mm的不得多于7处；不得出现最大破坏尺寸15mm的爆裂区域。（一）烧结普通砖（一）烧结普通砖 烧结多孔砖通常指内孔径不大于22mm（非圆孔内切圆直径不大于15mm），孔洞率不小于15%，孔的尺寸小而数量多的烧结砖。多孔砖有190mm190mm90mm（M型）和240mm115mm90mm（P型）两种规格。（二）烧结多孔砖（二）烧结多孔砖特点：特点：大面有孔洞的砖，孔的尺寸较小，孔洞

6、率15%应用：应用： 1）孔洞多，可保温、吸声； 2）孔洞小，抗压强度较高，主要用于建筑物的承重部位，如外墙等。（二）烧结多孔砖（二）烧结多孔砖采用产品名称、规格、品种、强度等级、质量等级和标准号的顺序来编写的。（二）烧结多孔砖（二）烧结多孔砖根据烧结多孔砖(GB 135442000)的规定，强度和抗风化性能合格的烧结多孔砖，根据尺寸偏差、外观质量、孔形及孔洞排列、泛霜、石灰爆裂分为优等品(A)、一等品(B)和合格品(C)三个质量等级。 （二）烧结多孔砖（二）烧结多孔砖 烧结空心砖是指孔洞率不小于15%，孔的尺寸大而数量少的烧结砖。外形为直角六面体，在与砂浆的接合面上应设有增加结合力的深度为1

7、mm以上的凹线槽。孔洞采用矩形条孔或其它孔形，平行于大面和条面。（三）烧结空心砖（三）烧结空心砖特点：特点：孔的尺寸大，孔洞率30%应用：应用： （1）孔洞大而少，可用于保温、吸声功能；（2）孔洞大、强度低，主要用于建筑物的非承重部位，如多层建筑的内墙或框架结构的填充墙等。（三）烧结多孔砖（三）烧结多孔砖空心砖根据其表现密度不同，分为800、900、1000三个密度等级。空心砖密度等级（空心砖密度等级（kg/m3）密 度 级 别五 块 密 度 平 均 值80090011008008019009011100（三）烧结多孔砖（三）烧结多孔砖 空心砖的每个密度级别又根据孔洞及其排数、尺寸偏差、外观质

8、量、强度等级和物理性能分为优等品（A）、一等品（B）和合格品（C）三个等级。（三）烧结多孔砖（三）烧结多孔砖1、蒸压灰砂砖蒸压灰砂砖是以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心砖，简称灰砂砖。蒸压灰砂砖的强度等级有MU25、MU20、MU15和MU10。（四）其他砖（四）其他砖2、蒸压粉煤灰砖蒸压粉煤灰砖是以粉煤灰、石灰为主要原料，掺加适量石膏和集料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖，简称粉煤灰砖。灰砂砖和粉煤灰砖的规格尺寸与普通烧结砖相同。蒸压粉煤灰砖的强度等级有MU25、MU20、MU15和MU10。（四）其他砖（四）其他砖（四）其他砖（四）其他砖 砌块是

9、砌筑用的人造块材，是一种新型墙体材料，外形多为直角六面体，也有各种异形的。砌块系列中主规格的长度、宽度或高度有一项或一项以上分别超过365mm、240mm或115mm，但砌块高度一般不大于长度或宽度的六倍，长度不超过高度的三倍。二、砌筑材料二、砌筑材料-砌块砌块按主规格的高度小型砌块（高度为115380mm）中型砌块（高度为380980mm）大型砌块（高度大于980mm）按材质混凝土砌块硅酸盐砌块轻骨料混凝土砌块二、砌筑材料二、砌筑材料-砌块砌块按其在结构中的作用承重砌块非承重砌块按有无孔洞实心砌块（无孔洞或空心率小于25%）空心砌块（空心率不小于25%）二、砌筑材料二、砌筑材料-砌块砌块 砌

10、块按尺寸偏差、强度等级、表观密度、耐久性等分为优等品（A）、一等品（B）、合格品（C）三等。二、砌筑材料二、砌筑材料-砌块砌块 由于天然石材具有很高的抗压强度，良好的耐磨性和耐久性，经加工后表面美观富于装饰性，资源分布广蕴藏量丰富，便于就地取材，生产成本低等优点，是古今土木工程中修建城垣、桥梁、房屋、道路及水利工程的主要材料。天然石材经加工后具有良好的装饰性，是现代土木工程的主要装饰材料之一。随着合成高分子材料的兴起，人造石材（人造大理石、人造花岗岩等）作为装饰材料也得到极大的发展和应用。 同学们见过哪些石材，应用于建筑中哪些部位？请举例三、三、 石石 材材 赵州桥赵州桥 罗马斗兽场罗马斗兽场

11、建筑材料按石材来源天然石材人工石材按形成的原因岩浆岩岩浆岩沉积岩沉积岩变质岩变质岩深成岩喷出岩火山岩机械沉积岩化学沉积岩三、三、 石石 材材（1 1）表观密度）表观密度 轻质石材（表观密度小于1800kg/m3）和重质石材（表观密度大于或等于1800kg/m3）。（2 2）吸水性）吸水性 天然石材的吸水率一般较小，但由于形成条件、密实程度等情况的不同。（3 3）耐水性耐水性 软化系数大于或等于0.9的为高耐水性石材、软化系数为0.7-0.9属中耐水性石材、软化系数0.6-0.7为低耐用水性石材，一般软化系数小于0.8的石材不允许用于重要建筑。三、三、 石石 材材（4 4）抗冻性）抗冻性 一般室

12、外工程饰面石材抗冻次数应大于25次。（5 5）耐热性）耐热性 耐热性与石材的矿物组成有关，在高温下造岩矿物会产生分解或变质，而且由于各种造成矿物的热膨胀系数不同，受热后会产生内应力以致崩裂。（6 6）强度）强度 石材的抗压强度是划分石材强度等级的依据，采用边长为70mm的立方体试件用标准方法进行测试。根据砌体结构设计规范（GBJ3-88）的规定，天然石材的强度等级可分为MU100、MU80、MU60、MU50、，U40、MU30、MU20、MU15、MU10等九个等级。（7 7）抗风化性抗风化性（8）放射性）放射性三、三、 石石 材材(1)石灰岩石灰岩主要成分为碳酸钙或白云石。容重为96025

13、00kg/m3，抗压强度为2201400kg/cm2，耐用年限为2040年。质地较硬，易于琢磨，多用于建筑物的基础、墙身、台阶等处，石灰岩还是制造水泥的主要材料。3 3、建筑中常用岩石的特性与应用、建筑中常用岩石的特性与应用(2)砂岩砂岩主要成分为二氧化硅和石英颗粒等。容重为2202500kg/m3，抗压强度为4801400kg/cm2，耐用年限为20180年，其品质好坏随粘结物质的种类而异，多用于基础、墙身、台阶、纪念碑及其他装饰处。3 3、建筑中常用岩石的特性与应用、建筑中常用岩石的特性与应用(3)大理石大理石由石灰岩或白云岩变质而成。容重为26002700kg/m3，抗压强度为70012

14、00kg/cm2，耐用年限为40100年。颜色多样，纹理美丽、自然，易于雕琢磨光，建筑上主要用于建筑装饰工程。大理岩主要用于室内的装修，如墙面，柱面及磨埙较小的地面，踏步。3 3、建筑中常用岩石的特性与应用、建筑中常用岩石的特性与应用(4)花岗岩花岗岩是岩浆岩中分布最广的一种岩石。其主要造岩矿物有石英、长石、云母和少量暗色矿物。花岗岩坚硬致密，抗压强度高，在120250MPa之间，表观密度在26002700kg/m3之间。耐磨性好，耐久性高，使用年限可达数十年至数百年。 花岗岩主要用于基础，挡土墙，勒脚，踏步地面，外墙饰面雕塑。3 3、建筑中常用岩石的特性与应用、建筑中常用岩石的特性与应用（1

15、 1）块状石材）块状石材：毛石（又称片石或块石）、料石；（2 2）板材：）板材：板材是用致密岩石经凿平、锯断、磨光等各种加工方法制作而成的厚度一般为20mm的板状石材，如花岗石板材、大理石板材等。（3 3）散粒石料：）散粒石料：建筑工程中的散粒石料，主要指碎石、卵石和色石渣三种。 4 4、石材的加工类型、石材的加工类型 建筑工程中应根据建筑物的类型、环境条件等慎重选用石材，使其既符合工程使用条件，又经济合理。一般应考虑以下几点：力学指标耐久性质感与色彩经济性环保性5 5、石材的选用原则、石材的选用原则6 6、人造石材、人造石材 用人工方法加工制造的具有天然石材的花纹和纹理的合成石，称为人造石材。以人造花岗石、大理石和水磨石用的最多。人造石材具有质轻、强度高、耐污染、耐腐蚀、施工方便等优点，是现代建筑理想的装饰材料。 根据人造石材使用的胶结材料的不同可分为以下四种：树脂型人造石材水泥型人造石材复合型人造石材烧结型人造石材人造石聚酯型人造石水磨石微晶石总结：总结：1、烧结普通砖的技术性能及其应用；2、砌块和其它砖的分类；3、石材的分类和应用
