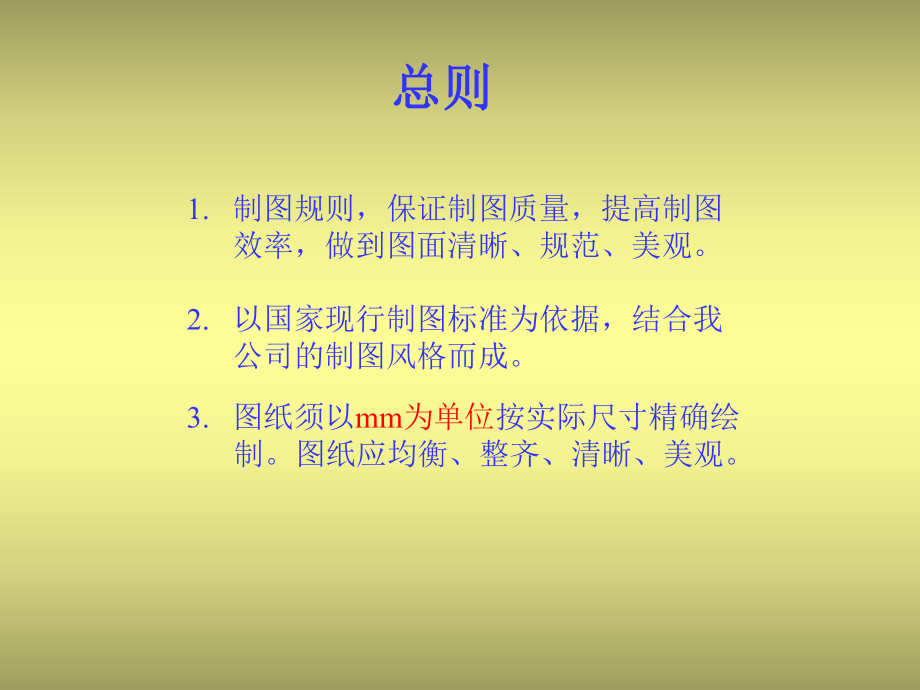

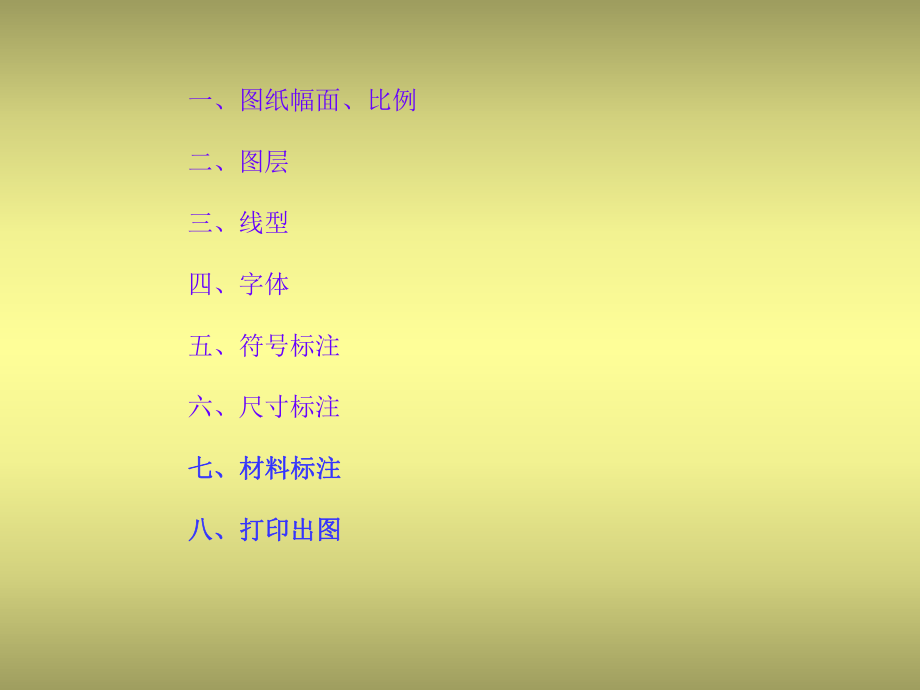

1、CAD制图 总则总则1. 制图规则，保证制图质量，提高制图效率，做到图面清晰、规范、美观。2. 以国家现行制图标准为依据，结合我 公司的制图风格而成。3. 图纸须以mm为单位按实际尺寸精确绘 制。图纸应均衡、整齐、清晰、美观。一、图纸幅面、比例二、图层三、线型四、字体五、符号标注六、尺寸标注七、材料标注七、材料标注八、打印出图八、打印出图景观设计流程景观设计流程 1. 设设 计计 任任 务务 书书 2.方方 案案 文本文本 3.初步设计初步设计文本文本 4.施工图设计施工图设计 蓝图蓝图 5.技技 术术 交交 底、后期配合。底、后期配合。 一、图纸幅面、比例幅面代号A0A1A2A3A4841

2、1189594 841420 594297 420210 297 常用比例可用比例总图 1:300 、 1:400 、 1:500 、 1:6001:750 、 1:1000 、 1:2000放大平面图1:100、 1:200 、 1:300 1:150 、1:250详图、大样图1:50 、 1:30 、 1:20 、 1:10 、 1:51:75 、1:60、1:40、 1:25、1:15 、1:3 、1:2二、图层专业间或组内人员之间 工作衔接更方便、直观，提高工作效率。1） 0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名 为Defpoints的层，此层不得做为绘图层。

3、2） 要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。 不要所以内容都在统一图层表达。3） 所有图层内元素的颜色、线型均应随层，不宜直接给某个图元指定颜 色、线型。4） 原有建筑、原有道路、原有植物均应单独建层，图层名分别为“L-原 有建筑” ，线型Continuous，“L-原有建筑”除建筑首层外墙线外宜 为粗线或打印粗颜色，内部建筑其他颜色设置为253号线。三、 线型 常用的线型种类主要有： 实线、虚线、点画线、双点画线、折断线、波浪线等。线型种类和用途名 称线 型线宽用 途实线粗0.41.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面的轮廓线 3.建筑立面图中外轮廓线

4、4.详图中主要部分的断面轮廓线和外轮廓线 5.总平面图中新建建筑物的可见轮廓线 6.水面界限中0.251.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线细0.101.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%）其他0.181.其他颜色线虚线粗0.41. 围墙轮廓线 2.基地范围中0.25b1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线细0.181.图纸中辅助构图线名 称线 型线 宽用 途点划线颜色分水线、中心线、对称线、定位轴线折断线颜色不需画全的断开界线线型种类和用

5、途图线示例图线的画法四、字体一一.文字标注设置：文字标注设置：标注文字均使用hztxt，二一般规定：二一般规定：设计内容标注文字高3.5mm，尽可能对齐标注。尺寸标注数字高3.5mm。等高线标注数字高3mm，坡度、坡长标注数字高3mm。 三三.特殊规定：特殊规定：楼号、户型、分区、市政路等环境标注文字使用方黑体字。楼号标注文字字高6mm，户型标注文字高6mm。CAD景观平面整理一、清理掉多余的数据一、清理掉多余的数据1.地形（现状等高线）2.地貌（道路、水沟、池塘、高压线、土坡、堤岸）3.现状需保留元素（保留树种、保留构筑物等）一、清理掉多余的数据一、清理掉多余的数据B. 建筑总平建筑总平1.

6、道路系统及道路中心线2.消防车道及消防登高面3.标高数据（道路、水体、墙体、地库顶板）4.地下车库范围线5.建筑单体二、建筑单体更新二、建筑单体更新A. 主体建筑主体建筑1.建筑一层平面2.定位轴线（房屋主要承重构件 （墙、柱、粱）位置及标注尺寸的基线）3.建筑范围线（建筑落地线注意建筑外墙装饰面、集水沟、阳台）4.建筑一层室内外标高5.建筑层高及编号二、建筑单体更新二、建筑单体更新B. 辅助设施辅助设施1.墙体高度五、标注符号 索引符号索引符号 详图符号详图符号 引出线引出线(文字说明)(文字说明文字说明)(编号编号)(图号图号) 对称符号 连接符号 指北针及风向玫瑰六、尺寸标注尺寸的组成：

7、尺寸界线、尺寸线、尺寸起止符号、尺寸数字。尺寸标注时应注意的问题标高的标注标高的单位为米，图上不必注明标高的标注符号上（下）应加注高程数字，零点标高注写为+0.000水面高程（水位）符号同立面高程符号，并在水面线以下绘三条细实线坡度的标注 坡度=两点间的高度差（通常为1）/两点间的水平距离； 坡度平缓时，坡度可用百分数表示，箭头表示下坡方向。多层结构尺寸的标注 文字说明的次序应与构造的层次一致。一个工程项目中，整套图纸所注写的建筑物、构筑物、景观小品、铺装材料等的名称应统一。材料名称一般规定如下：厚度/规格/ 面质/颜色/材质（ 厚*长*宽）。例如：30厚200 X 600烧毛面浅灰色花岗岩花

8、岗岩：（1）、按颜色分：浅灰色、深灰色、黄色、红色、黑色。（2）、按质感分：光面、烧毛面、荔枝面、剁斧面。七、材料名称标注七、材料名称标注一.一.按照绘图时设置颜色、线型制作打印样式。按照绘图时设置颜色、线型制作打印样式。二.二.导入打印样式表导入打印样式表三.三.打印出图打印出图八、打印出图八、打印出图甲方提供的cad原始底图一、要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围等）复制底图（另存）在此总平面图基础上检查。1.查底图是否为三维图纸；2.查底图坐标是否准确；3.查底图尺寸单位是否准确（mm）；二、清理底图：1.清理掉我们不需要的、不合理的线型信息；2.图纸上

9、保留哪些资料： 1）一层的文字说明（商店。）、楼号、楼层高度、一层门窗位置、建筑轴线, 原始资料经济技术指标 比如停车数量等（这个在方案阶段就该注意了）. 2） 消防登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超高的植物，而且是软质植物，车可以碾过去的3）构筑物要把底层平面放进去，以建筑轴线对应点为基准，屋顶面用虚线。3.图层、线型、颜色整理：三、抓出比例，添加文字平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。 用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。四、描图：1.扫描：手绘方案图纸转化为电子图2.CAD中光栅插入底图，将底图后置准备描图3.创建图层：根据性质不同，创建不同名称、颜色图层4.图纸上各元素尺寸（如宽度、长度、半径）调整为整数。 谢谢大家！
