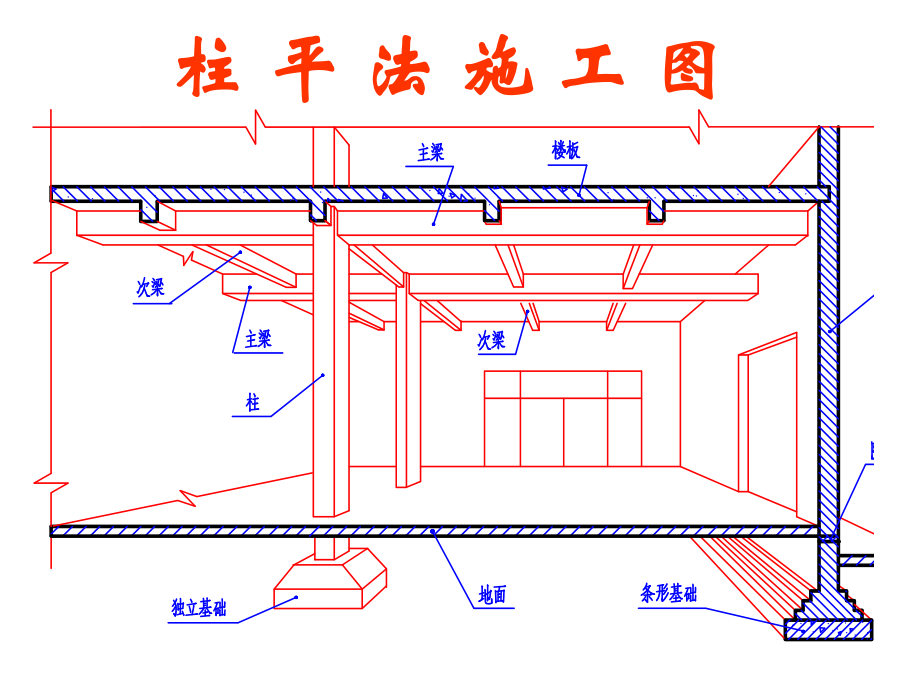

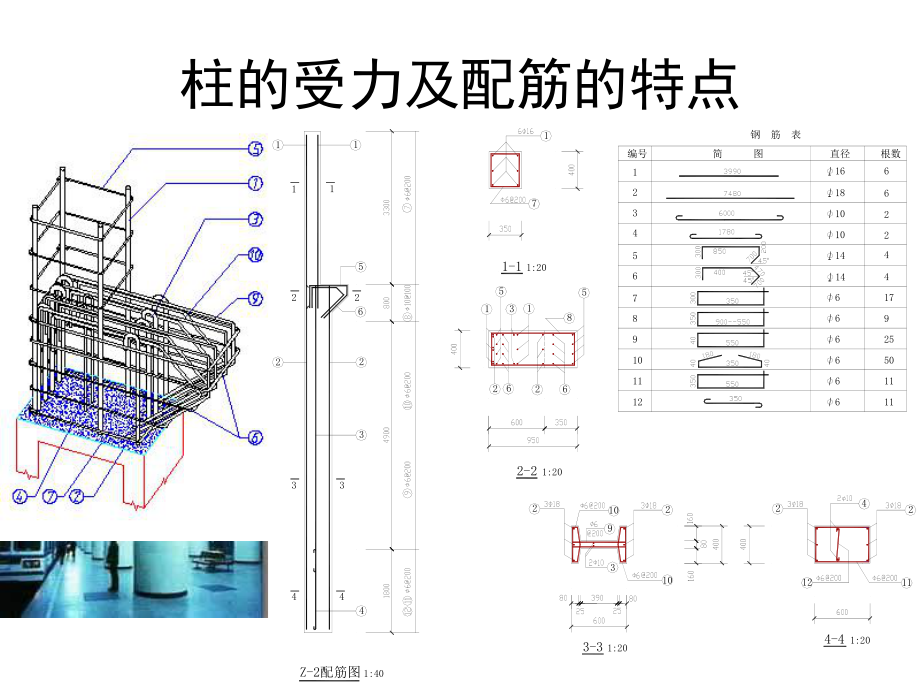

1、柱柱 平平 法法 施施 工工 图图温故知新 平法施工图？ 板的平法标注？柱的受力及配筋的特点柱是工程结构中主要承受压力及弯矩的竖向构件。1-11:202-21:20Z-2配筋图1:40简 图597864321编号146174101816直径426根数61021466610611612925501111钢 筋 表11223344115622341153165682273-31:204-41:20223109104111222一、柱平法施工图的表示方法列表注写方式列表注写方式截面注写方式截面注写方式1、列表注写方式 在平面布置图上分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号

2、； 在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值， 配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图 。2、列表注写内容 注写柱编号，编号由代号和序号组成。 注写各段柱的起止标高，至柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。截面尺寸： 矩形柱注写截面尺寸b h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，需对应于各段柱分别注写。注写柱纵筋：当纵筋直径相同、各边根数相同时，将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写。注写箍筋类型号及箍筋肢数 。注写柱箍筋，包括钢筋级别、直径与间距。当圆柱采用螺

3、旋箍筋时，需在箍筋前加“L” 。3 3、列表注写方式识、列表注写方式识读读1、截面注写方式 系在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。2、截面注写内容屋面屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号层号标高（标高（m）层高层高3、截面注写识读4、实战演练 请认真读图！ 平面整体表示法，是将结构构件的尺寸和配筋等，一次整体直接地表达在各类构件的结构平面布置图上，并与标准构造详图相配合，形成一套表达顺序与施工一致且利于施工质量检查的

4、结构设计。 按平法设计绘制的施工图，一般由各类结构构件的平法施工图和标准构造详图两大部分构成，且在结构平面布置图上直接表示了各构件的尺寸、配筋和所选用的标准构造详图。 板平法集中标注图板平法集中标注图LB1表示表示1号楼板，板厚号楼板，板厚120mm，板下部配置的贯通纵筋，板下部配置的贯通纵筋X向向为为10100，Y向向为为10150；板上部未配置贯通纵筋。；板上部未配置贯通纵筋。板平板平法施工图识读法施工图识读板的配筋实例板的配筋实例主梁次梁次梁主梁板板单向板肋梁楼盖单向板肋梁楼盖 双向板肋梁楼盖双向板肋梁楼盖 井式楼盖井式楼盖 无梁楼盖无梁楼盖 密肋楼盖密肋楼盖 主梁次梁板板计算简图次梁计

5、算简图主梁计算简图米宽板带（从属面积）1属面积主梁从属面积次梁从ACCBBAC111141161141161161161141141111141板的计算简图及弯矩图板的计算简图及弯矩图1. 受力筋：与板的短边平行，直径在受力筋：与板的短边平行，直径在6到到12mm之之间，直径不多于两种；布置形式有弯起式和分离式。间，直径不多于两种；布置形式有弯起式和分离式。满足一定条件时（等跨、等厚度，活载与恒载之比满足一定条件时（等跨、等厚度，活载与恒载之比小于小于3等），可直接按构造要求进行钢筋的弯起或等），可直接按构造要求进行钢筋的弯起或截断，否则应作包络图。截断，否则应作包络图。板的配筋构造板的配筋构

6、造弯弯起起式式配配筋筋 分离式配筋分离式配筋 局部放大2. 板中构造钢筋板中构造钢筋（1）分布筋分布筋：平行于长跨，垂直布置于板底部受：平行于长跨，垂直布置于板底部受力钢筋之上，如下图：力钢筋之上，如下图：分布筋分布筋受力筋受力筋板的配筋构造板的配筋构造2. 板中构造钢筋板中构造钢筋（2）垂直于主梁的板面构造钢筋垂直于主梁的板面构造钢筋： 如下图：如下图：主梁主梁次梁次梁AA附加钢筋附加钢筋2. 板中构造钢筋板中构造钢筋（3）嵌入承重墙内的板面构造钢筋嵌入承重墙内的板面构造钢筋板角破板角破坏坏4. 板板的平法识读的平法识读 4.1 板板的平面表示方法的平面表示方法 4.1.1 坐标方向坐标方向

7、的规定的规定 当当两向轴网正交布置时，图面从左至右为两向轴网正交布置时，图面从左至右为X方向，方向，从下至上从下至上为为Y方向；方向； 当当轴网转折时，局部坐标方向顺轴网转折角度轴网转折时，局部坐标方向顺轴网转折角度做相应转折；做相应转折； 当当轴网向心布置时，切向为轴网向心布置时，切向为X方向，径向为方向，径向为Y方方向。向。 4.1.2板块板块集中标注集中标注 板块板块集中标注的内容为：板块编号、板厚、集中标注的内容为：板块编号、板厚、 贯贯通纵筋以及当板面标高不同时的标高高差。通纵筋以及当板面标高不同时的标高高差。 (1)板编号板编号 对于对于普通楼面，两向均以一跨为一块板普通楼面，两向

8、均以一跨为一块板；对于；对于密肋楼盖，两向主梁（框架梁）均以一跨为一块板密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。所有板块应逐一编号，相同（非主梁密肋不计）。所有板块应逐一编号，相同编号的板块可择其一做集中标注，其它仅注写置于编号的板块可择其一做集中标注，其它仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高圆圈内的板编号，以及当板面标高不同时的标高高差。差。 (2)板厚板厚 板厚注写为板厚注写为h=（为垂直于板面的厚度）（为垂直于板面的厚度）；当悬挑板的端部改变截面厚度时，用斜线分隔根部当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为与端部的高度值

9、，注写为h=/；当设计；当设计已在图注中统一注明板厚时，此项可不注。已在图注中统一注明板厚时，此项可不注。 (3)贯通贯通纵筋纵筋 贯通贯通纵筋纵筋按板块的下部和上部分别注写（当板块上按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），部不设贯通纵筋时则不注）， 并并以以B代表下部，代表下部，T代表上部；代表上部；B&T代表下部与上代表下部与上部；部；X向贯通筋以向贯通筋以X打头，打头，Y向贯通筋以向贯通筋以Y打头，两向贯打头，两向贯通筋配置相同时则以通筋配置相同时则以X&Y打头打头。当为单向板时，另一。当为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一注明。向贯通筋的分布筋

10、可不必注写，而在图中统一注明。 当当在某些板内（例如在延伸悬挑板在某些板内（例如在延伸悬挑板YXB，或纯悬挑，或纯悬挑板板XB的下部）配置有构造钢筋时，则的下部）配置有构造钢筋时，则X向以向以Xc，Y向向以以Yc打头注写。打头注写。 (4)板板面标高高差面标高高差 板面标高高差系指相对于结构层楼面标高的高差，应将其注写板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。在括号内，且有高差时注，无高差时不注。 (5)有关有关说明说明 同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、平面形

11、状以及板支座上部的非贯通纵筋可以不同跨度、平面形状以及板支座上部的非贯通纵筋可以不同，如同一，如同一编号板块的平面形状可为矩形、多边形及其它形状编号板块的平面形状可为矩形、多边形及其它形状等。等。 (6)设计与施工应注意的问题设计与施工应注意的问题 单向或双向连续板的中间支座上部同向贯通纵筋，不应在支座位单向或双向连续板的中间支座上部同向贯通纵筋，不应在支座位置连接或分别锚固。置连接或分别锚固。当相邻两跨的板上部贯通纵筋配置相同，且当相邻两跨的板上部贯通纵筋配置相同，且跨中部位有足够空间连接时，可在两跨任意一跨的跨中连接部位跨中部位有足够空间连接时，可在两跨任意一跨的跨中连接部位连接；连接；当

12、相邻两跨的上部贯通纵筋配置不同时，应将配置较大者当相邻两跨的上部贯通纵筋配置不同时，应将配置较大者越过其标注的跨数的终点或起点伸至相邻跨的跨中连接区域连接。越过其标注的跨数的终点或起点伸至相邻跨的跨中连接区域连接。 板平法集中标注图板平法集中标注图LB1表示表示1号楼板，板厚号楼板，板厚120mm，板下部配置的贯通纵筋，板下部配置的贯通纵筋X向向为为10100，Y向向为为10150；板上部未配置贯通纵筋。；板上部未配置贯通纵筋。例例2：延伸悬挑板平法标注见图。：延伸悬挑板平法标注见图。 延伸悬挑板平法标法延伸悬挑板平法标法 YXB1表示延伸悬挑板的编号，表示延伸悬挑板的编号，h=150/100

13、表示板的根部厚度表示板的根部厚度为为150mm，板的端部厚度为，板的端部厚度为100mm，下部构造钢筋，下部构造钢筋X方向为方向为8150，Y方向为方向为8200，上部，上部X方向为方向为8150，Y方向按方向按1号筋布置。号筋布置。例例3：纯悬挑板平法：纯悬挑板平法标注见图标注见图板平法集中标注图板平法集中标注图例例2：延伸悬挑板平法标注见图。：延伸悬挑板平法标注见图。 4.1.3 板板支座原位标注支座原位标注 板支座原位标注的内容为：板支座原位标注的内容为：板支座上部非贯通纵筋和板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。纯悬挑板上部受力钢筋。 板支座原位标注的钢筋，应在配置相同跨的第一跨

14、表板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬挑部位单独配置时，则在原位表达）达（当在梁悬挑部位单独配置时，则在原位表达）。在配置相同跨的第一跨（或梁悬挑部位），垂直于板在配置相同跨的第一跨（或梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当该支座（梁或墙）绘制一段适宜长度的中粗实线（当该筋通长设置在悬挑板或短跨筋通长设置在悬挑板或短跨板上板上 部部时，实线段应画时，实线段应画至对边至对边 或或贯通短跨），以贯通短跨），以该线段该线段 代表代表支座上部非贯通纵筋；支座上部非贯通纵筋； 并并在线段上方注写钢筋编号（如、等）、配筋值、在线段上方注写钢筋编号（如、等）

15、、配筋值、横向连续布置的跨数（注写在括号内，且当为一跨时横向连续布置的跨数（注写在括号内，且当为一跨时可不注），以及是否横向布置到梁的悬挑端。可不注），以及是否横向布置到梁的悬挑端。 例如：（例如：（）为横向布置的跨数，（）为横向布置的跨数，（A）为横）为横向布置的跨数及向布置的跨数及一端的悬挑一端的悬挑 部位部位, ,(B)为为横向布横向布 置置的跨数及两端的的跨数及两端的悬挑悬挑 部位部位。注：注：2A2A表示板支座负筋连续布置到一端悬挑部位。表示板支座负筋连续布置到一端悬挑部位。(1) 非非悬挑板的平法原位标注悬挑板的平法原位标注图中表示图中表示2 2号钢筋，号钢筋，81508150表示

16、直径为圆表示直径为圆8 8的钢筋，间距为的钢筋，间距为150mm150mm，（，（2 2）表示连）表示连续布置的跨数为两跨，续布置的跨数为两跨，900900、10001000表示自梁支表示自梁支座中线向跨内延伸的长座中线向跨内延伸的长度，两边对称延伸时，度，两边对称延伸时，另一侧可不标注（如轴另一侧可不标注（如轴线的线的2 2号筋）。号筋）。(2)两端两端延伸悬挑板平法原位标法延伸悬挑板平法原位标法注：注：2B2B表示支座负筋连续布置到两端悬挑部位。表示支座负筋连续布置到两端悬挑部位。(3)支座支座单边平法原位标注单边平法原位标注注：板负筋尺寸注：板负筋尺寸10001000表示自支座中线到跨内延伸的长度。表示自支座中线到跨内延伸的长度。 4.1.4 隔隔一布一筋方式一布一筋方式 当当板的上部已配置有贯通纵筋，但需增配板支座上板的上部已配置有贯通纵筋，但需增配板支座上部非贯通纵筋时，应结合已配置的同向贯通纵筋的部非贯通纵筋时，应结合已配置的同向贯通纵筋的直径与间距采取直径与间距采取“隔一布一隔一布一”方式配置。方式配置。 “隔一布一隔一布一”方式，为非贯通纵筋的标注间距与贯方式，为非贯通
