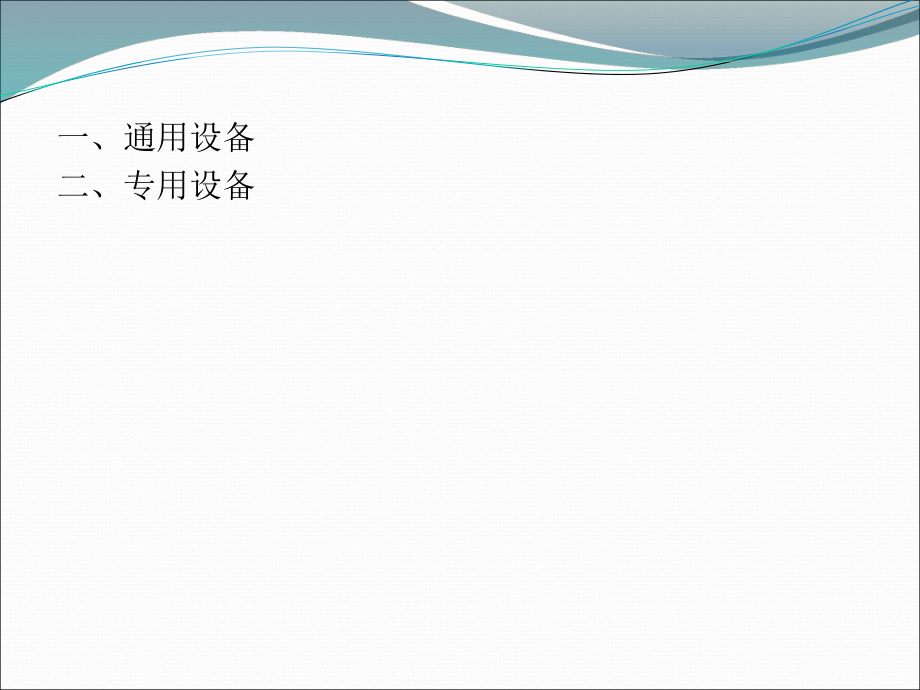

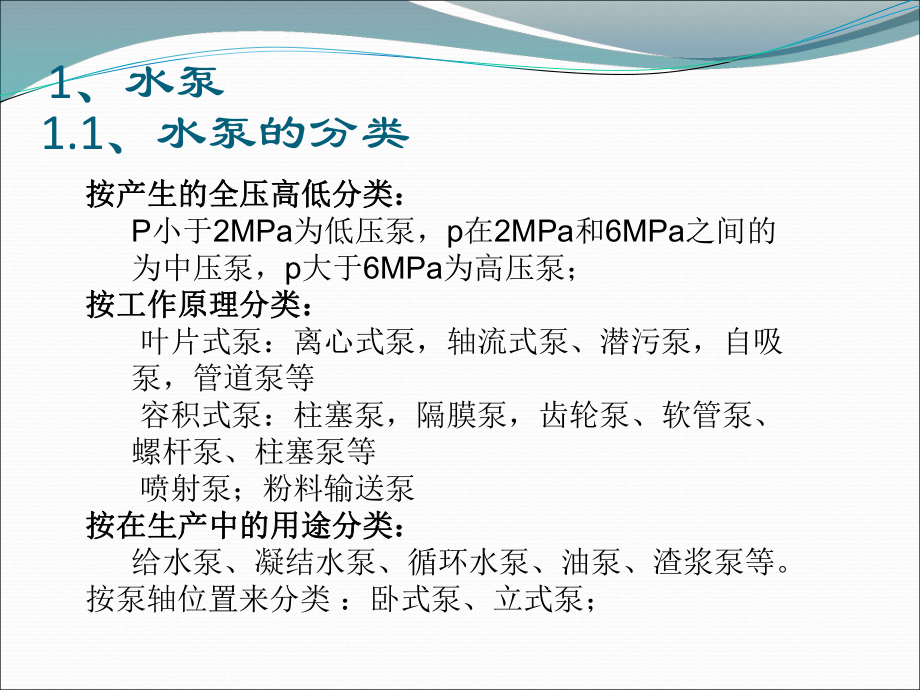

1、一、通用设备二、专用设备1.1、水泵的分类按产生的全压高低分类：按产生的全压高低分类：P小于2MPa为低压泵，p在2MPa和6MPa之间的为中压泵，p大于6MPa为高压泵；按工作原理分类：按工作原理分类： 叶片式泵：离心式泵，轴流式泵、潜污泵，自吸泵，管道泵等 容积式泵：柱塞泵，隔膜泵，齿轮泵、软管泵、螺杆泵、柱塞泵等 喷射泵；粉料输送泵按在生产中的用途分类：按在生产中的用途分类：给水泵、凝结水泵、循环水泵、油泵、渣浆泵等。按泵轴位置来分类 ：卧式泵、立式泵；1、水泵1.2、水泵的基本参数 流量流量扬程扬程性能曲线性能曲线轴功率轴功率汽蚀余量汽蚀余量最大工作压力最大工作压力 (NP)1.3、常

2、用水泵u潜污泵u80WQ65-15-5.5u100JYWQ80-15-7.5u50WQF15-15-2.2u50WQAS25-10-2.2注意：1、工作时，电机露出页面部分不超过电机的1/2；2、使用300-500小时应加注或更换油室中机油。1.3、常用水泵离心泵SBZ125-200LS(LZ)100-5050ZX18-2050ZW18-22注意：1、安装前确认水泵的吸程是否合理。2、启动前要加满水，并检查进水管是否漏水。3、固定牢固。1.3、常用水泵柱塞泵隔膜泵1.3、常用水泵计量泵1.4、水泵的选型介质特性：类型、密度、温度、粘度、腐蚀性、类型、密度、温度、粘度、腐蚀性、毒性等毒性等流量：

3、固定、变化扬程：吸程，提升高程，管道阻力损失，水泵数量：运行水泵台数、备用水泵台数。供电条件 (频率,电压)。 是否配有变频设备。2.1、风机分类按压力分为：按压力分为：低压风机，中压风机，高压风机；按使用环境分为：按使用环境分为：引风机、鼓风机、通风机；按工作原理分为：按工作原理分为：透平式风机：离心风机，轴流风机，混流风机、横流风机，容积式风机：罗茨风机，回转风机。按气体流动的方向按气体流动的方向:分为离心式、轴流式、斜流式和横流式等类型2、风机2.2风机基本参数u风量（Q）m3/h、 m3/min 、m3/su风压（Pa）：Pa、kpau效率（ ）：%u功率（N）kwu转速（n）：r/m

4、in2.3常用风机u离心风机uY(G、W、F、B）4-72-11No.8-C2.3常用风机u罗茨风机所以风机振动小，噪声低。 叶轮和轴为整体结构且叶轮无磨损，风机性能持久不变，可以长期连续运转。 风机容积利用率大，容积效率高，且结构紧凑，安装方式灵活多变。 轴承的选用较为合理，各轴承的使用寿命均匀，从而延长了风机的寿命！ 机种齐全，可满足不同用户不同用途的需要。 采用线形优化后叶轮曲线和特殊结构的壳体，效率提高10%左右。2.3常用风机u回转风机回转风机:采用运转压缩空气的原理，u 体积小、风量大、噪声低、耗能省。 运转平稳，安装方便。 抗负荷变化，风量稳定。 附有空气室，散气平稳。 材质精良

5、，结构巧妙，性能卓越。 保养简单，故障少，寿命长(低转速，磨损小，寿命长。u压力范围：0.1-0.5kgf/cm22.3常用风机u轴流通风机：气流与风叶的轴同方向的风机。按材质分类按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机，PVC风机，镁合金风机、铝风机、不锈钢风机等等。按用途分类：按用途分类：防爆风机、防腐风机、防爆防腐风机等类型。按使用要求分类：按使用要求分类：管道式、 壁式、岗位式、固定式、防雨防尘式、 电机外置式等。u特点：特点：安装方便，占地较离心风机少； 适用范围广；T35-11-NO2.82.1风机选型2.1风机选型专用设备1 格栅u按间隙分类：粗50100mm； 中1

6、0 40mm； 细1.5 10mm；u按结构分类：往复式，回转式、钢丝绳牵引、转鼓式等。专用设备2 刮吸泥机u平流式u中心传动刮吸泥机u周边传动刮吸泥机专用设备3 砂水分离器u砂水分离器 用于将沉砂池或沉砂器排出的砂水混合液进行砂水分离。u旋流沉砂器 用于初沉池前，格栅后，去除污水中较大无机颗粒。专用设备5搅拌机u桨式搅拌机u框式搅拌机u双曲面搅拌机u潜水搅拌机 混合搅拌 低速推流搅拌专用设备6 曝气器u盘式微孔曝气器u管式微孔曝气管专用设备6 曝气器u射流曝气器u表曝机u深层潜水曝气搅拌专用设备7 填料分类u固定式填料固定式填料：主要有斜管填料、蜂窝状填料、波纹状填料等。u悬挂式填料悬挂式填

7、料：如软性填料、半软性填料、弹性立体填料、组合填料等。u分散式填料分散式填料(堆积式、悬浮式填料堆积式、悬浮式填料)：如鲍尔环、阶梯环、空心球、悬浮球，MBBR填料等。专用设备7 填料性能指标u比表面积比表面积(At) ：表示单位堆积体积的填料层所具有的表面积(m2/m3)。u生物附着性：生物附着性：有一定的生物膜吸附性能。u生化稳定性：生化稳定性：要求经久耐用、不溶于有害物质、不会导致二次污染。u孔隙率孔隙率 ()：是指干塔状态时，塔内填料层中空隙部分所占的体积与填料层体积之比。 u堆积重度堆积重度(p)：自然堆积状态 ，单位体积填料的重量。u材质及密度：材质及密度：PE、PP、PVC等等专

8、用设备7 填料常用填料u组合填料组合填料 组合填料是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布；内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。用途用途：生物接触氧化法和厌氧发酵法处理废水的生物载体。 性能特点性能特点： 具有散热性能高，阻力小，布水、布气性能好，易长膜，又有切割气泡作用。 参数规格参数规格：单元直径150mm，180mm，200mm，间距有80mm、100mm两种规格。中心绳有塑料绳及纤维绳两种。专用设备7 填料常用填料u多孔球形悬浮填料多孔球形悬浮填料：球形悬浮填料是对国内处理污水、生物膜法处理技术采用的多

9、种填料中开发的最新系列产品。分内外双层球体，外部为网状球体。内部结构多样。u用途用途： 用于厌氧，好氧流化床工艺。u性能特点性能特点：全立体结构，比表面积大，直接投放，无须固定，易挂膜，不受水流影响、不堵塞、使用寿命长，剩余污泥少。u规格规格： 150mm，100mm，80mm 专用设备7 填料常用填料uMBBRMBBR填料填料：采用生物酶的促进配方将高分子材料进行改性，提高了酶的生物催化作用，具有较大的比表面积，易挂膜，不易脱落，亲水性好，生物活性高，处理效果好等优点。u主要针对MBBR工艺使用。 优点优点：高效的氨氮去除能力；同步硝化反硝化；高效的有机物去除能力；亲水性好、比重合理；灵活多

10、样的工程应用方式；较低的投资及运行成本。 专用设备7 填料常用填料u六角形蜂窝填料六角形蜂窝填料 六角形蜂窝填料材质有聚丙烯（PP）、聚氯乙烯（PVC）、乙丙共聚和玻璃钢（FRP）四种。组装形式有斜管和直管两种形式。 斜管主要用于各种沉淀和除砂作用。它适用范围广，处理效果高，占地面积小等优点。 直管主要用于生物滤池的高负荷、塔式、淹没式生物滤池以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理. 规格：25mm、35mm、50mm、80mm斜管特点斜管特点: :1. 湿周大，水力半径小。2. 层流状态好，颗粒沉降不受絮流干扰。3. 当斜管管长为1米时，有效负荷按3-5t/m2h设计

11、。V0控制在2.5-3.0mm/s范围内，出水水质最佳。4.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。专用设备8 加药设备u分类：以材质分类，以药剂分类，以投加方式分类，u药剂：PAC、PAM、铁盐等u结构：配药部分，储药部分，输送部分u结构分类：桶式，三厢式PAM溶液：0.10.5%；投加量：0.51.0%PAC溶液：515%投加量： 510mg/L(浊度100-500mg）PFC溶液：1030%投加量： 520ppm专用设备9 滗水器u旋转式u浮筒式专用设备10 污泥脱水机u板箱式压滤机XMZ-1000-80UB专用设备10 污泥脱水机u离心脱水

12、机u带式压滤机专用设备11 消毒设备u二氧化氯u制备：电解法，化学法u原料：饱和食盐水，氯酸钠、亚氯酸钠、次氯酸钠和盐酸u型号：一般以ClO2产量确定，(g/h)；u盐酸：氯化钠=1:2u投加量：u总余氯：0.5mg/Lu注意：盐酸和氯酸钠要分开保存一级处理一级处理二级处理二级处理投加量30-50mg/L15-25mg/L传染病医院非传染病医院停留时间1.5h1.0h专用设备11 消毒设备u臭氧消毒制备方法：放电发、电化学法、光化学法；原料：空气，氧气，超纯水型号：产量g/h专用设备11 消毒设备u紫外线消毒u要求：SS10mg/L；u照射剂量：3040mJ/cm2u接触时间：10s专用设备11 消毒设备专用设备12 膜设备uMBR生物膜反应器专用设备13 设备发展趋势设备化u化粪池u一体化小型污水处理设备u一体化气浮池(浅层气浮机）专用设备13 设备发展趋势结构设备化u一体化泵站u自动隔油池u旋流沉砂器专用设备13 设备发展趋势其它u节能降耗u一体化u自动化
