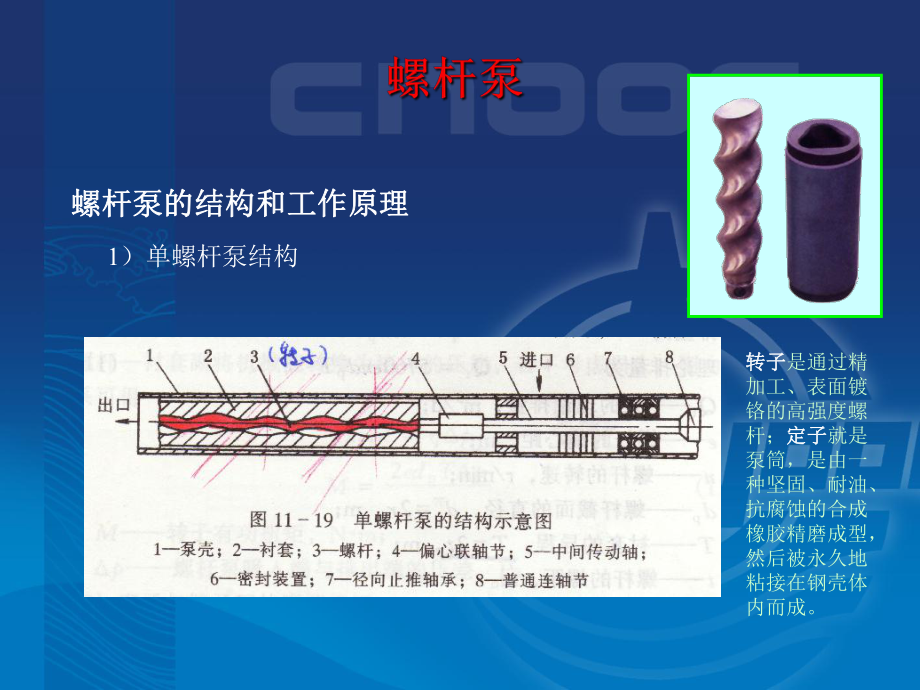

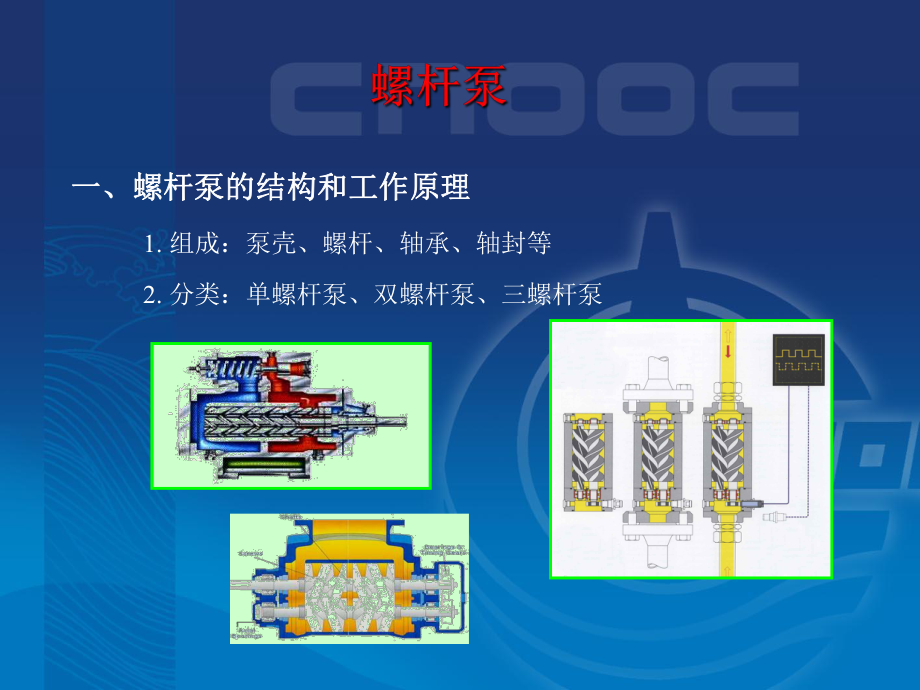

1、一、螺杆泵的结构和工作原理一、螺杆泵的结构和工作原理1. 组成：泵壳、螺杆、轴承、轴封等2. 分类：单螺杆泵、双螺杆泵、三螺杆泵螺杆泵的结构和工作原理螺杆泵的结构和工作原理1）单螺杆泵结构转子转子是通过精加工、表面镀铬的高强度螺杆；定子定子就是泵筒，是由一种坚固、耐油、抗腐蚀的合成橡胶精磨成型，然后被永久地粘接在钢壳体内而成。螺杆泵的结构和工作原理螺杆泵的结构和工作原理工作原理1）单螺杆泵螺杆泵工作原理螺杆泵工作原理螺杆泵的结构和工作原理螺杆泵的结构和工作原理工作原理2）双螺杆泵工作原理三螺杆泵（密封式）螺杆泵的结构和工作原理螺杆泵的结构和工作原理螺杆泵的结构和工作原理螺杆泵的结构和工作原理工

2、作原理三螺杆泵（密封式）高压低压螺杆泵的特点螺杆泵的特点（螺杆泵属回转运动的容积式泵）1应防止干转应防止干转以免严重磨损以免严重磨损单螺杆泵如断流干转，橡胶泵缸将很快会烧毁单螺杆泵如断流干转，橡胶泵缸将很快会烧毁初次使用或拆检装复后应向泵内灌入液体初次使用或拆检装复后应向泵内灌入液体工作中应严防吸空工作中应严防吸空停用时也需使泵内保存液体。停用时也需使泵内保存液体。2三螺杆泵吸入管路必须装三螺杆泵吸入管路必须装4060目滤器，吸入油面应高出吸入管口目滤器，吸入油面应高出吸入管口100mm以以上上新接管路中的焊渣、铁锈等固体杂质应予清除，新接管路中的焊渣、铁锈等固体杂质应予清除，保持所排送液体的

3、洁净，及时清洗滤器，保持所排送液体的洁净，及时清洗滤器，工作时如有异常声响，应立即停车检查。工作时如有异常声响，应立即停车检查。3一般螺杆泵都有固定的转向，不应反转一般螺杆泵都有固定的转向，不应反转否则推力平衡装置就会丧失作用，使泵损坏。否则推力平衡装置就会丧失作用，使泵损坏。4运行注意运行注意起动时应先将吸、排截止阀全开起动时应先将吸、排截止阀全开停用时停用时 先断电，后关排出阀，等停转再关吸入阀，以免泵吸空先断电，后关排出阀，等停转再关吸入阀，以免泵吸空泵不允许长时间完全通过调压阀回流运转泵不允许长时间完全通过调压阀回流运转不应靠调压阀大流量回流使泵适应小流量的需要不应靠调压阀大流量回流使

4、泵适应小流量的需要 节流损失严重，会使液体温度升高，甚至使泵变形而损坏节流损失严重，会使液体温度升高，甚至使泵变形而损坏5螺杆的存放，安装而使用螺杆的存放，安装而使用n螺杆较长，刚性较差，容易弯曲变形螺杆较长，刚性较差，容易弯曲变形n安装时要注意保持螺杆表面间隙均匀安装时要注意保持螺杆表面间隙均匀n吸、排管路应可靠地固定，避免牵连泵体引起变形；吸、排管路应可靠地固定，避免牵连泵体引起变形；n泵轴与电机轴的联轴节应很好对中泵轴与电机轴的联轴节应很好对中n螺杆拆装起吊时要防止受力弯曲螺杆拆装起吊时要防止受力弯曲n备用螺杆保存时最好悬吊固定，以免放置不平而变形备用螺杆保存时最好悬吊固定，以免放置不平而变形n使用中应防止过热而使螺杆因膨胀而顶弯使用中应防止过热而使螺杆因膨胀而顶弯6要防止吸油温度太低、粘度过高，或吸油带入大量空气，以及吸入滤器堵塞要防止吸油温度太低、粘度过高，或吸油带入大量空气，以及吸入滤器堵塞n否则会使泵吸入真空度过大，产生气穴和噪声。否则会使泵吸入真空度过大，产生气穴和噪声。
