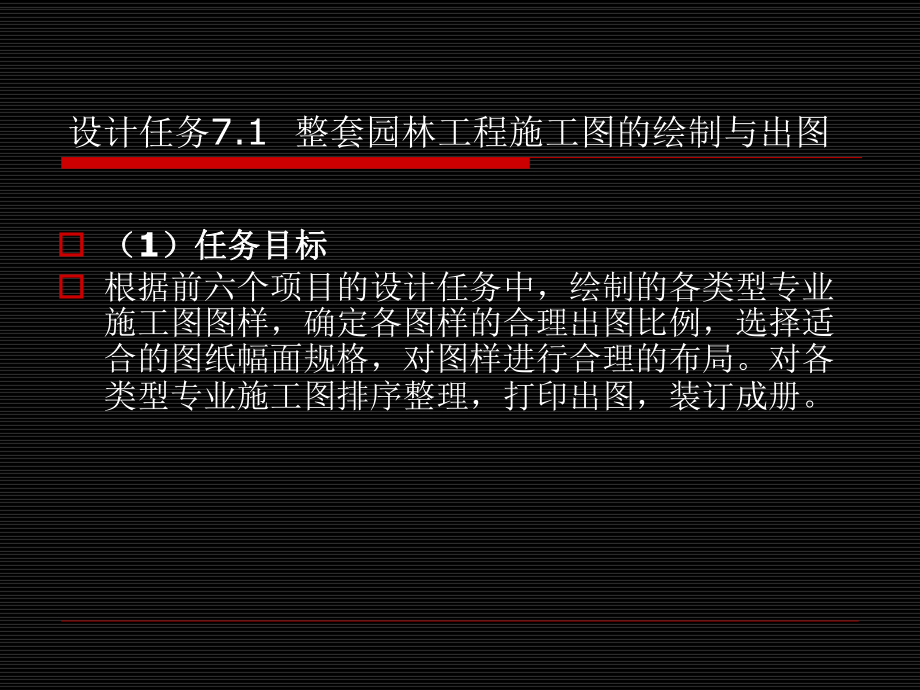

1、项目7 整套园林工程施工图的绘制与出图o 能力目标o 1掌握施工图设计阶段应出的专业图纸类型o 2掌握CAD工程图纸的图纸布局方法o 工作任务o 1会对各类型专业施工图的设置出图比例和图纸布局o 2会给各类型专业施工图排序，整理成册出图o 3能对图纸打印、晒图，图纸折叠整理设计任务7.1 整套园林工程施工图的绘制与出图o （1）任务目标）任务目标o 根据前六个项目的设计任务中，绘制的各类型专业施工图图样，确定各图样的合理出图比例，选择适合的图纸幅面规格，对图样进行合理的布局。对各类型专业施工图排序整理，打印出图，装订成册。 o （2）技能要求）技能要求o 1. 会根据公园的设计方案确定计划绘制

2、的施工图目录。o 2. 对绘制出的各类型专业施工图图样，能确定各图样的合理出图o 比例，选择适合的图纸幅面规格，并对图样进行合理的布局。o 3. 会整理排序各类型专业工程施工图，打印出图。o 4. 会正确折叠工程图纸，并按照目录序列装订成册。设计实践操作（任务设计过程设计实践操作（任务设计过程 )o （1）步骤）步骤1：初步计划确定准备绘制的施工图目录：初步计划确定准备绘制的施工图目录o 依据江南某大学校区中心公园初步设计方案，拟订施工图设计阶段计划设计出图的图纸名称：建施部分：总平面索引图、平面定位图、竖向设计图、园路铺装结构设计图、西入口广场铺装结构设计图、园林建筑小品花坛和园凳设计图、园

3、林建筑镜心亭设计图、中心土石假山设计图、阵石水景区石景设计图、南入口广场塑石设计图、景观水池设计图、喷泉设计图、水系湖溪驳岸设计图等；水施部分：给排水灌溉设计图；电施部分：照明设计总平面图。o （2）步骤）步骤2：各类型施工图纸设计制图，布局出：各类型施工图纸设计制图，布局出图图 o 设计分析：设计分析：o 应用AutoCAD2004工程设计软件进行园林景观工程各分项工程设计，设计制图过程详见各项目内容。o 在AutoCAD2004软件的模型空间进行二维工程图纸（平立剖图）制图中，宜采用按1：1比例即图形实际尺寸进行绘制，再插入图框布局出图。o 以项目3园路铺装与结构设计为例，说明这种先画后缩

4、再出图的绘图方式的操作步骤为：o （1）先按1：1比例在AutoCAD模型空间中绘出所有图形实体，即按图纸的具体尺寸真实绘制。比如图7-1中，图纸中园路宽度的尺寸标注长度为2500mm，那么就在屏幕上画2500个图形单位长的线来表示。 o （2）绘制完图纸中的所有图形实体（三种园路铺装式样和三种结构式样共六个图样）之后。转换到AutoCAD图纸空间（即布局中）。转换到图纸空间后AutoCAD会自动跳出一个页面设置布局1窗口。取消页面设置或简单快速对页面设置布局1进行设置，在打印设备选项卡中选择你的工作打印机。在布局设置选项卡中图纸尺寸选择一个尺寸规格大的（建议A3图纸尺寸以上），确定后进入图纸

5、空间。 o （3）按1：1比例插入一个早已定义的3号标准图幅A3。放在图纸空间的白底打印布局中。在刚才布局设置中图纸尺寸设置大于A3才会使插入的3号标准图幅A3放在白底打印布局中。如果布局设置中图纸尺寸设置小于A3，插入的3号标准图幅A3会宽出白底打印布局中。布局设置中图纸尺寸设置大于或小于A3都不会影响出图。 o （4）在图纸空间中建立一个视口布局层，建立一个视口或用刚页面设置时创建的视口，将视口大小及位置调整到标准图幅A3的适合位置。根据A3图纸大小和各图样大小关系确定三种园路铺装图样出图比例为1：50，因此选择该视口边框双击打开该视口特性窗口（如图）。在特性窗口中选择标准比例调整为1：5

6、0，关闭视口特性窗口。进入视口把该视口中的三种园路铺装图样位置调整到视口的合适位置。 o （5）分析：根据A3图纸大小和各图样大小关系确定三种园路结构图样出图比例为1：20，以便使结构图样形状及尺寸在打印出来的A3图纸上清晰可见。由与出图的比例与三种园路铺装图样1：50不同，因此三种园路结构图样要另外建立个视口。具体操作是：在图纸空间的视口布局图层，再建立一个新的视口，将新视口位置及大小调整到标准图幅A3的合适位置。选择该视口边框双击打开该视口特性窗口，在特性窗口中选择标准比例调整为1：20，关闭视口特性窗口。进入该视口把视口中的三种园路结构图样位置调整到该视口的合适位置。o （6）在标准图幅

7、A3中，合理布置两个视口位置和大小、及两个视口的显示比例后，可分别打开视口特性，在视口特性窗口把显示锁定设置为是。这样视口的显示比例及图样位置及大小就不会变动。 o （7）在打印出图时，要隐藏掉视口的边框。操作是在AutoCAD图纸空间中关闭视口布局层即可。这样标准的园路铺装结构设计图就完成了。 o （3）步骤）步骤3：图纸汇总，编制图纸目录及说明：图纸汇总，编制图纸目录及说明o 工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、电气图等。各专业的图纸应按主次关系有系统的编排，总体在先、局部在后，布置图在先、构造图在后，底层在先、上层在后，同一系列的构配件按类型、编

8、号的顺序编排。 o （4）步骤）步骤4：图纸打印，晒图：图纸打印，晒图 o 工程图纸一般使用蓝图，晒图法就是制作蓝图。其方法是把设计完成的CAD设计图通过绘图仪或打印机打印到半透明的硫酸纸上，然后把硫酸纸放到晒图机上曝光显影定影，蓝图就制作完成了。晒图机影印的建筑图纸一般采用晒图纸，俗称“蓝图纸”，是一种化学涂料加工纸，专供各种工程设计晒图之用。 o （5）步骤）步骤5：图纸折叠与装订：图纸折叠与装订 o 工程建设过程中对相关设计资料要进行工程档案管理与保存。现在工程资料管理一般采用底图审查晒制蓝图底图归档蓝图归档电子归档的程序。图纸归档需要对图纸按规范标准要求对图纸进行折叠整理。一般图纸折叠后幅面尺寸应以4#图为标准。图签及竣工图章应露在外面。o 本次完成的设计图幅面为3#图，其折叠方法如图o 折叠成4#图后按图纸目录顺序装订成册。也可不进行折叠直接对设计图幅面为3#图按图纸目录顺序设置封面装订成册。 o 思考与练习o 7-1 在制图规范中，工程图纸是怎样排序的？o 7-2在AutoCAD2004中，什么是模型空间和图纸空间，两者之间怎样切换？o 7-3 在AutoCAD2004中什么是浮动视口？在浮动视口中图样的比例怎样设置？o 7-4 简述传统晒图的方法o 7-5 练习图纸折叠的方法
