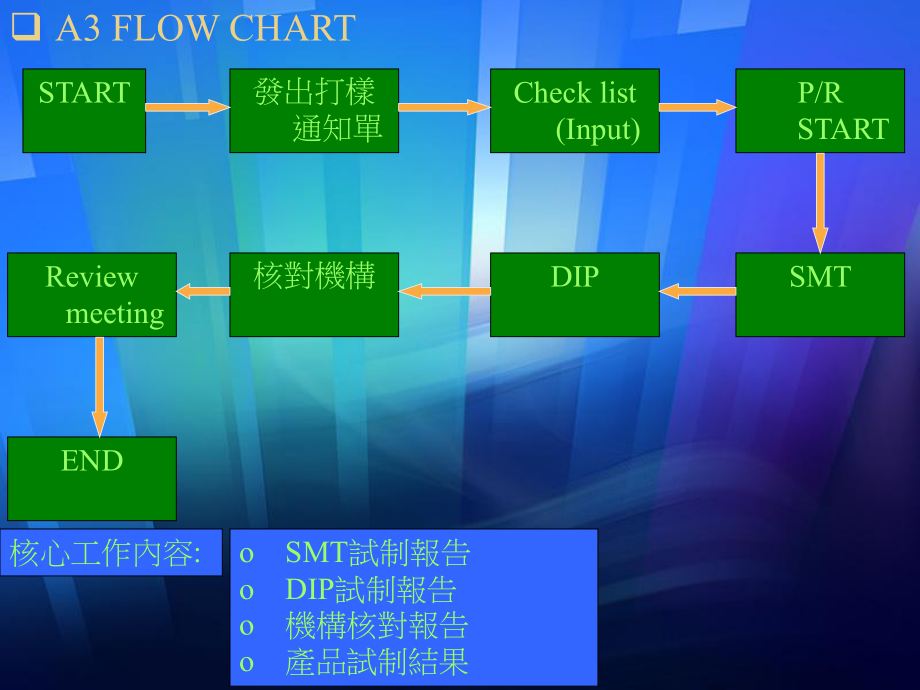

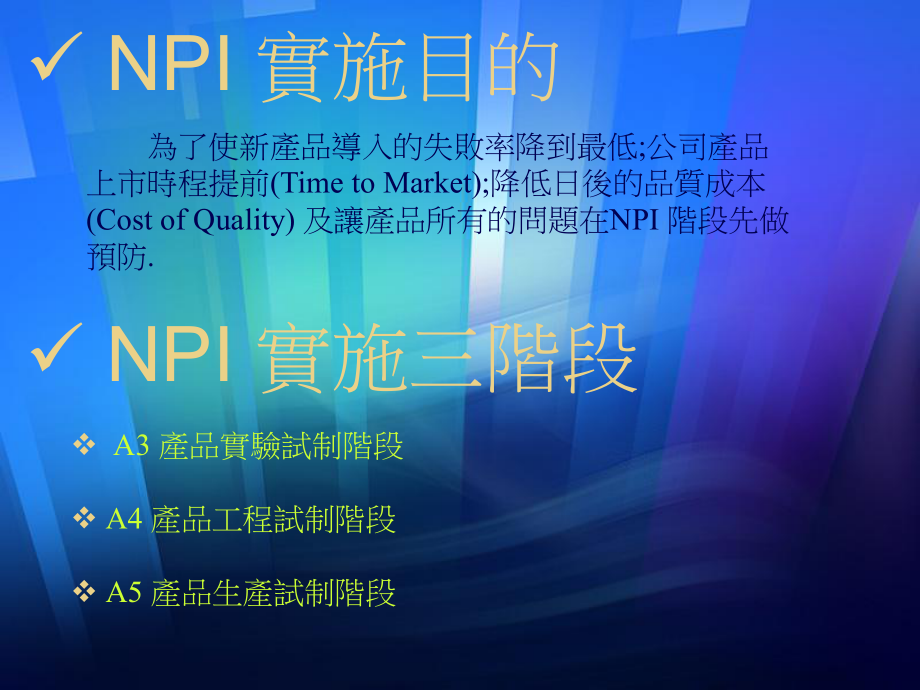

1、N P IQuality Control NPI 實施目的 為了使新產品導入的失敗率降到最低;公司產品上市時程提前(Time to Market);降低日後的品質成本(Cost of Quality) 及讓產品所有的問題在NPI 階段先做預防.v A3 產品實驗試制階段 v A4 產品工程試制階段v A5 產品生產試制階段 NPI 實施三階段q A3 FLOW CHARTSTART發出打樣通知單Check list (Input)P/R STARTSMTDIP核對機構Review meetingEND核心工作內容:oSMT試制報告oDIP試制報告o機構核對報告o產品試制結果q A4 FLOW

2、CHARTSTART發出打樣通知單Check list (Input)P/R STARTSMTDIPTEST相容性 測試可靠性 測試核心工作內容:oTEST o相容性測試o可靠性測試o初步的EMI測試o產品試制結果初步的EMI測試Review meetingENDq A5 FLOW CHARTSTART發出打樣通知單Check list (Input)P/R STARTSMTDIPTESTOQC可靠性 測試核心工作內容:oOQC測試報告oCQC測試報告oORT測試報告oQC試制報告o試制結果最后的EMI測試Review meetingEND相容性 測試CQC NPI 制程R&D活動同步工程活動

3、試產准備試產量產確立里程碑般之重大問題設計評估合格標准。早期資訊共享,DFM評估R&D視工廠為內部客戶強調先期品質計划制程缺陷預防。確定制程方案測試程式及初步制程參數收集必要數據驗証所有制程方案及確定量產制程參數。達到制程良率及直通率的最低標准。制程及測試問題已知亦加以解決。量產制程參數已確定下來。產品打樣通知單IQC確認新材料狀況 IPQC確認投產環境 投產/IPQC檢驗 測 試 CQC測試報告 OK NG 停線REWORKOQC出貨檢驗 PE分析/維修 NGQA確認 出 貨 OK OK OK OK OK OK OK OK OK NG NG Ongoing Reliability Test包

4、括五個測試項目Drop Test(跌落)Power Cycle Test(開關機)Temperature/Humidity Test(溫濕度)Burn-In Test(老化)CQC(兼容性)No.Test ItemEnv.Test ProgramSampling/half monthTest Time1.Drop TestRoomQAPLUS(DOS)20pcs/1carton4hrs2.Power Cycle TestRun in roomWinboot,Pcycle2pcs12hrs3.TemperatureHumidity TestChamberQAPLUS(Windows)2pcs62

5、hrs4.Burn-in TestRun in roomQAPLUS5pcs72hrs5.CQCRefer to CQC SOP10pcs4hrsOngoing Reliability Test Item TableDrop Test目的 對我公司之Packed Product, 驗証、評估其在正常運輸過程中Stand Damage的能力。針對實驗結果, 決定是否對我公司Product之Packing進行改進。方法 利用Drop Tester 對包裝好的產品在相應高度下。以包裝箱的一個角三條邊六個面為著地點共做十次自由落體動作。然后檢驗產品在外觀電氣功能上是否受損。Power Cycle Te

6、st目的 通過在高溫環境下做開關機測試及時發現由于設計、制程、元器件、質量等原因引起的潛在的殘余問題,并告知相關部門加以改正,確保品質。 方法分別于DOS 、 Windows下做手工冷、熱啟動。設置BIOS中的電源管理做自動開關機測試。 DOS模式下自動運行PCYCLE 5小時。 Windows下運行WINBOOT 5小時。Temperature/Humidity Test目的 用模擬的方式去驗証產品在運輸過程中經歷不同地區、環境是否能承受不同氣候的影響。 方法 將產品置于Controllable Chamber內設置好溫濕度控制參數。產品在 Chamber 內放置62小時。其中0-30小時為操作模式其間用QAplus進行功能測試.第30-62小時為非操作模式。之后用CCWinStone對產品進行測試。Burn-In Test目的 通過在高溫環境下做功能測試。及時發現由于設計、制程、元器件、質量等原因引起的潛在的殘余問題,并告知相關部門加以改正,確保品質 。方法在40度高溫下用QAplus對產品進行72小時功能測試。CQC目的 通過軟件模擬客戶端對產品進行全方位功能測試。即考慮到產品所能應用的各個功能和方式進行測試。方法 首先Flash BIOS再安裝Windows系統在上面運行專業測試軟件和家用、商用軟件。
