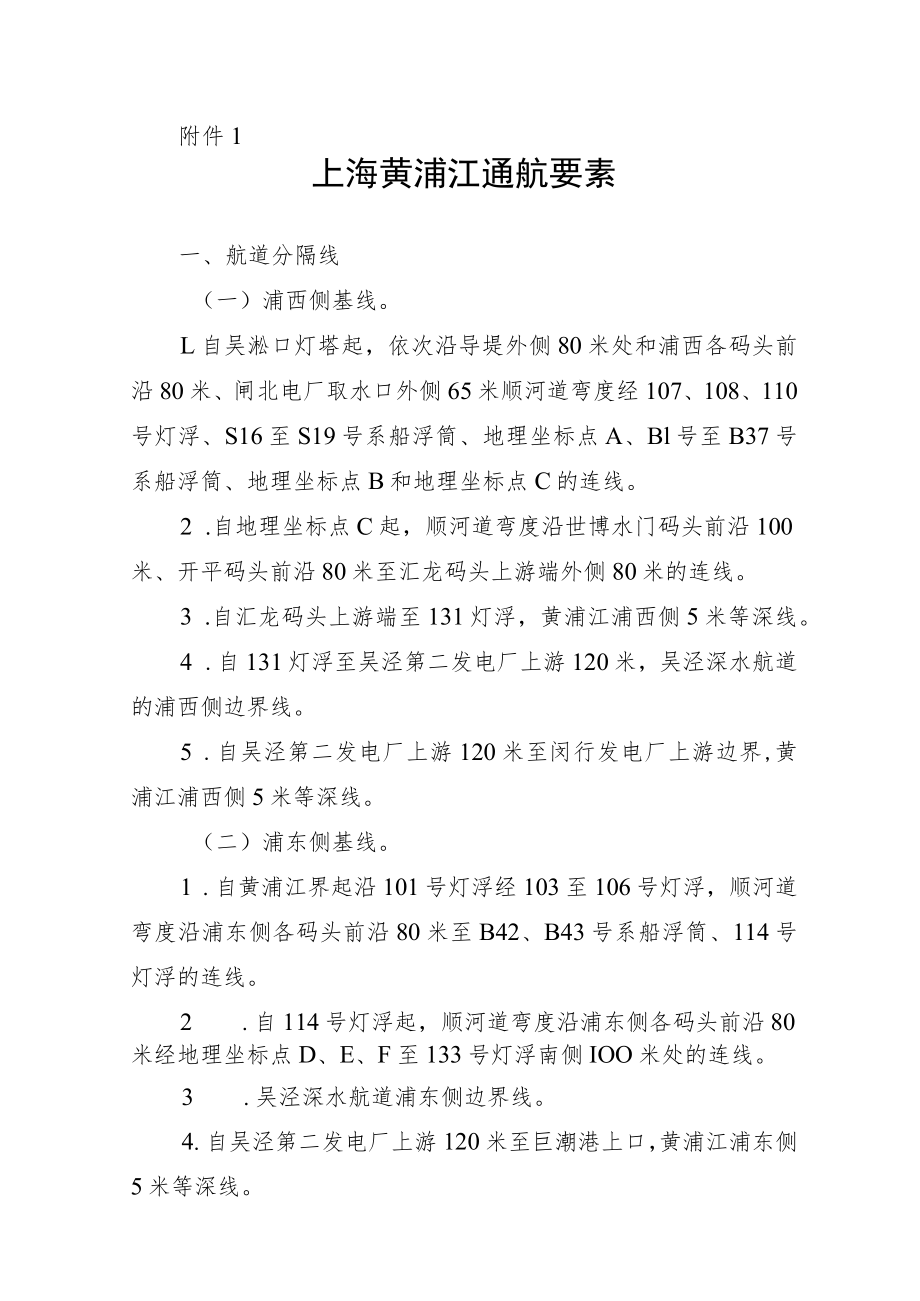

1、附件1上海黄浦江通航要素一、航道分隔线（一）浦西侧基线。L自吴淞口灯塔起，依次沿导堤外侧80米处和浦西各码头前沿80米、闸北电厂取水口外侧65米顺河道弯度经107、108、110号灯浮、S16至S19号系船浮筒、地理坐标点A、Bl号至B37号系船浮筒、地理坐标点B和地理坐标点C的连线。2 .自地理坐标点C起，顺河道弯度沿世博水门码头前沿100米、开平码头前沿80米至汇龙码头上游端外侧80米的连线。3 .自汇龙码头上游端至131灯浮，黄浦江浦西侧5米等深线。4 .自131灯浮至吴泾第二发电厂上游120米，吴泾深水航道的浦西侧边界线。5 .自吴泾第二发电厂上游120米至闵行发电厂上游边界,黄浦江浦

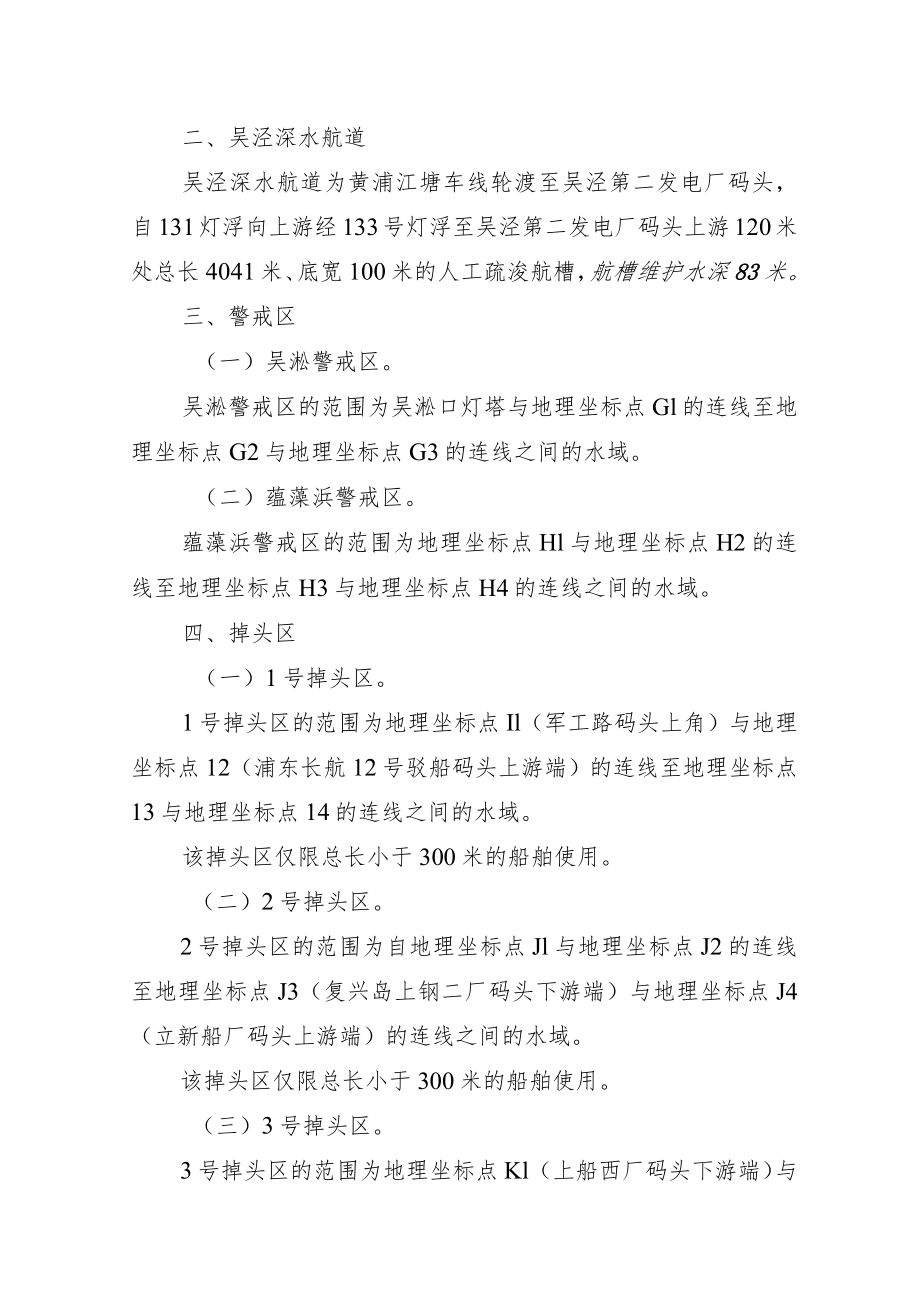

2、西侧5米等深线。（二）浦东侧基线。1 .自黄浦江界起沿101号灯浮经103至106号灯浮，顺河道弯度沿浦东侧各码头前沿80米至B42、B43号系船浮筒、114号灯浮的连线。2 .自114号灯浮起，顺河道弯度沿浦东侧各码头前沿80米经地理坐标点D、E、F至133号灯浮南侧IOO米处的连线。3 .吴泾深水航道浦东侧边界线。4.自吴泾第二发电厂上游120米至巨潮港上口，黄浦江浦东侧5米等深线。二、吴泾深水航道吴泾深水航道为黄浦江塘车线轮渡至吴泾第二发电厂码头，自131灯浮向上游经133号灯浮至吴泾第二发电厂码头上游120米处总长4041米、底宽100米的人工疏浚航槽，航槽维护水深83米。三、警戒区（

3、一）吴淞警戒区。吴淞警戒区的范围为吴淞口灯塔与地理坐标点Gl的连线至地理坐标点G2与地理坐标点G3的连线之间的水域。（二）蕴藻浜警戒区。蕴藻浜警戒区的范围为地理坐标点Hl与地理坐标点H2的连线至地理坐标点H3与地理坐标点H4的连线之间的水域。四、掉头区（一）1号掉头区。1号掉头区的范围为地理坐标点Il（军工路码头上角）与地理坐标点12（浦东长航12号驳船码头上游端）的连线至地理坐标点13与地理坐标点14的连线之间的水域。该掉头区仅限总长小于300米的船舶使用。（二）2号掉头区。2号掉头区的范围为自地理坐标点Jl与地理坐标点J2的连线至地理坐标点J3（复兴岛上钢二厂码头下游端）与地理坐标点J4（

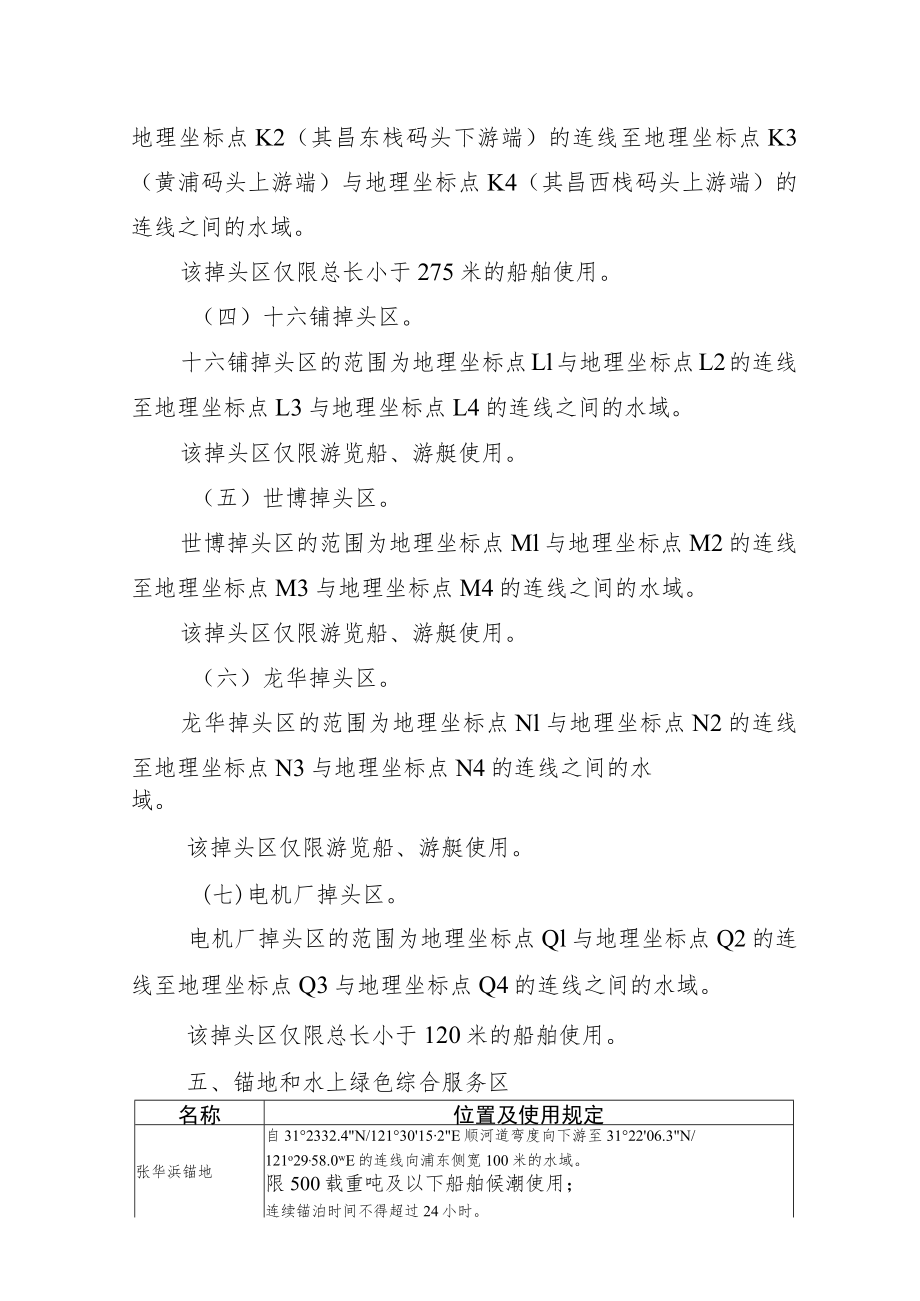

4、立新船厂码头上游端）的连线之间的水域。该掉头区仅限总长小于300米的船舶使用。（三）3号掉头区。3号掉头区的范围为地理坐标点Kl（上船西厂码头下游端）与地理坐标点K2（其昌东栈码头下游端）的连线至地理坐标点K3（黄浦码头上游端）与地理坐标点K4（其昌西栈码头上游端）的连线之间的水域。该掉头区仅限总长小于275米的船舶使用。（四）十六铺掉头区。十六铺掉头区的范围为地理坐标点Ll与地理坐标点L2的连线至地理坐标点L3与地理坐标点L4的连线之间的水域。该掉头区仅限游览船、游艇使用。（五）世博掉头区。世博掉头区的范围为地理坐标点Ml与地理坐标点M2的连线至地理坐标点M3与地理坐标点M4的连线之间的水域

5、。该掉头区仅限游览船、游艇使用。（六）龙华掉头区。龙华掉头区的范围为地理坐标点Nl与地理坐标点N2的连线至地理坐标点N3与地理坐标点N4的连线之间的水域。该掉头区仅限游览船、游艇使用。(七)电机厂掉头区。电机厂掉头区的范围为地理坐标点Ql与地理坐标点Q2的连线至地理坐标点Q3与地理坐标点Q4的连线之间的水域。该掉头区仅限总长小于120米的船舶使用。五、锚地和水上绿色综合服务区名称位置及使用规定张华浜锚地自312332.4N/12130152E顺河道弯度向下游至312206.3N/121o29,58.0wE的连线向浦东侧宽100米的水域。限500载重吨及以下船舶候潮使用；连续锚泊时间不得超过24

6、小时。龙华嘴小型船舶锚地自上海港船舶修理厂码头上游端上游30米的5米等深线处起，顺河道弯度向上游方向至130米处连线，向浦东侧的水域。即下列4点依次连线范围：(1) 31olF17.5N/121028,7.6mE(2) 31o115.3mN/121028,8.9mE(3) 31o113.2mN/121028,4.8mE(4) 31o1F15.5mN/12102833mE限100总吨以下的船舶候潮、避风和待泊；连续锚泊时间不得超过72小时。小黄浦小型船舶锚地自杨思水厂灯桩上游110米处起向上游方向330米处止、距岸60米处起向江中心方向120米处止的水域。即下列4点依次连线范围：(1) 31o0

7、930.,N/121o27,52.9mE;(2) 31o0931.2mN/121o27,50.2mE;(3) 31o0937.5mN121o27,53.4wE;(4) 31o0936.6wN/121o27,56.2wEo限100总吨以下的船舶候潮、避风和待泊；连续锚泊时间不得超过72小时。翁家塘锚地翁家塘至盐铁塘浦东侧水域，即下列10点依次连线范围：(1) 31o0239,N/121028,46,E;(2) 31o02,40,N/121028,48,E;(3) 31o0236nN/121028,49,E;(4) 31o02,25,N/121o28,50,E;(5) 31o02,09,N/121

8、028,53,E;(6) 31o058,N/121028,56,E;(7) 31o058,N121o28,54,E;(8) 31o02,09,N/121o28,5,E;(9) 31o02,25,N/121o28,47,E;(10) 31o0236N/121o28,46,E;限3000总吨以下的船舶候潮、避风和待泊；连续锚泊时间不得超过72小时。水上绿色综合服务区(闵行)原老闵南船厂码头离岸江面的以下四点范围内：(1) 305928.6N1212430.2E;(2) 305926.8N12124308E;(3) 3059323N1212450.3E;(4) oSQ4,N191o94,4Q7,F限

9、总长50米应以下空载小型船席使用，禁止危险品船舶使用；连续停泊时间不得超过24小时。注：上述锚地除张华浜锚地外，均禁止油轮及装载危险品货物的船舶锚泊。六、部分物标位置序号名称类别位置1吴淞口灯塔/31023,47.2N/121o308.4mE2IOl号灯浮/3102339.6z/N/1213132.3wE3103号灯浮/31023,26.5wN/121o30,40.7wE4106号灯浮/31o227.3N/121o30,18.9E5107号灯浮/31o2058.3wN/121o3r48.0,E6108号灯浮/31o20,28.4wN/121o3228.0wE7IlO号灯浮/31o20,12.5

10、mN/121o33,01.4mE8114号灯浮/31o14,30.3wN/121o29,22.5wE9121号灯浮/31o08,ll.zN/121o27,29.0zzE10131号灯浮/31o05r16.,N/121o27,55.6,E11133号灯浮/31o03,44.0N/121o28,23.2,E12Bl号系船浮简甲级31o1732.4N/121o33,43.1E13B37号系船浮筒甲级311458.7wN/121。3218.2E14B42号系船浮筒甲级31014,55.3wN/121o302L3T15B43号系船浮筒甲级31014,54.6wN/121o30,13.5wE16B83号系

11、船浮筒甲级31o10,14.2wN/121o27,423wE17S16号系船浮筒甲级31019,38.9wN/121o33,23.0wE18S19号系船浮筒甲级31019,17.7,zN/121o33,25.3E19浦东界标/31o23,21.5N/121o316.0E20闵行发电厂/30o59,10.8N/121o22,04.2,E21地理坐标点A/31o18303N/121o33,21.0E22地理坐标点B/311359.3N/。2929.0E23地理坐标点C/31o12,01.0z,N/121o29,42.0mE24地理坐标点DZ310115.3z/N/121o28,03.0z,E25地

12、理坐标点E/31o0937.5N/121o27,53.4E26地理坐标点F/31o0931.2N/121o27,50.2E27地理坐标点Gl/31o23z21.6wN121o31z15.6wE28地理坐标点G2/3102334.7N/121o30,33.8mE29地理坐标点G3/312315.5N/1213050.5E30地理坐标点Hl/3102232.6,zN/121o29,49.4E31地理坐标点H2/31o22,283wN/121o30,08.9wE32地理坐标点H3/31o22,17.,N/121o29,46.0E33地理坐标点H4/31o22,12.,N/121o30,05.9,E3

13、4地理坐标点Il/31o20,52.5mN/121o302.8mE35地理坐标点12/31o21,07.7wN/I21o309.8T36地理坐标点13/31o20,35.8wN/121o3139.7wE37地理坐标点14/31o20,50.9N/121o31,48.9E38地理坐标点Jl/31o19,00.6wN/121o33,16.6wE39地理坐标点J2/311900.5N/1213340.8E40地理坐标点J3/31018,11.7wN/121o33,17.2mE41地理坐标点J4/311816.0N/1213336.9E42地理坐标点KlZ31o15,03.9wN/121o31,12.
