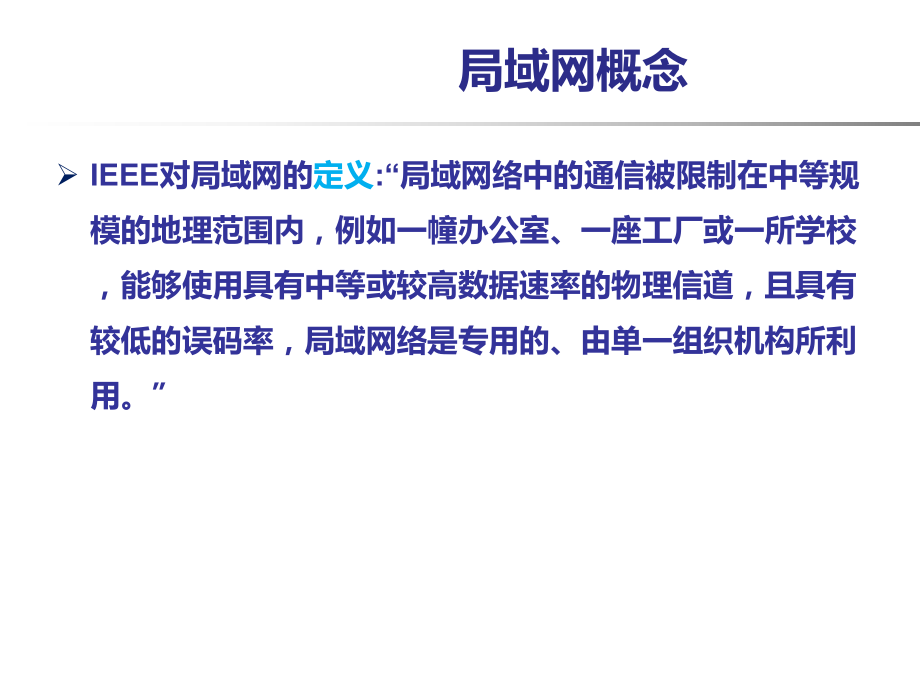

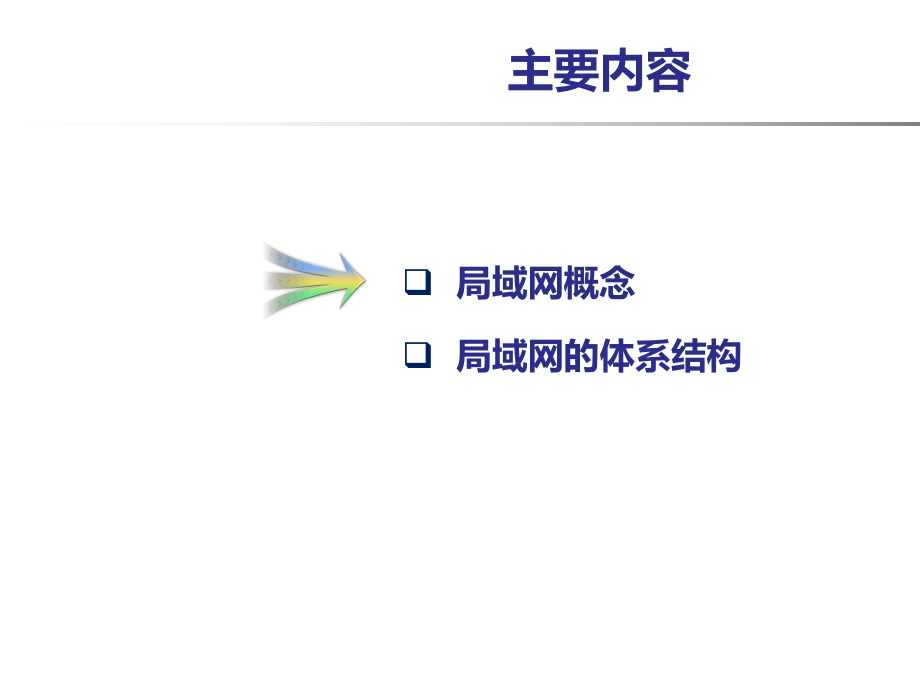

1、数据网络基础主要内容q 局域网概念q 局域网的体系结构 IEEE对局域网的定义:“局域网络中的通信被限制在中等规模的地理范围内，例如一幢办公室、一座工厂或一所学校，能够使用具有中等或较高数据速率的物理信道，且具有较低的误码率，局域网络是专用的、由单一组织机构所利用。”局域网概念 局域网的主要特征： 限定区域的网络 具有较高的数据传输速率 误码率低 线路是专用的 目前，局域网主要包括以太局域网和无线局域网两种。局域网概念主要内容q 局域网概念q 局域网的体系结构 目前计算机局域网标准主要是由IEEE发布, IEEE针对有线以太网、无线局域网等局域网分别发布了体系结构; 局域网体系结构包含OSI参

2、考模型的最低两层即物理层和数据链路层， IEEE 802.1A标准将局域网的数据链路层划分成两个子层，即介质访问控制(MAC)子层和逻辑链路控制(LLC)子层。局域网的体系结构 图1 局域网体系结构和OSI参考模型的对应关系局域网中采用共享介质的多路访问，无需进行路由寻址，所以也就不需要网络层；传输层和应用层的功能是在数据终端中实现，局域网设备也不需要这一层。 局域网的体系结构 局域网通常是广播型网络，共享介质，存在介质争用问题，MAC子层就是解决共享介质网络的寻址和介质争用问题； LLC子层主要完成数据链路控制功能，向高层提供链路层标准接口。局域网的体系结构9 9图2 IEEE 802标准系

3、列局域网的体系结构IEEE 802的标准体系该系列标准该系列标准定义了定义了网卡如何访问传输介质网卡如何访问传输介质、如何在介质上传数据，网络设备之间如、如何在介质上传数据，网络设备之间如何建立、维护、释放连接等。何建立、维护、释放连接等。1010图2 IEEE 802标准系列局域网的体系结构qIEEE 802的标准体系802.1 局域网体系结构描述；局域网体系结构描述； 局域网功能扩展：局域网功能扩展：802.1q(VLAN)、 802.1d(STP)、802.1ad(链路聚链路聚合合)、 802.1p(流量优先权控制流量优先权控制)1111图2 IEEE 802标准系列局域网的体系结构qIEEE 802的标准体系802.2 完成逻辑链路控制子层完成逻辑链路控制子层(LLC)功能功能, 规范规范LLC子层与高层协议以及子层与高层协议以及MAC 子层的接口。子层的接口。1212图2 IEEE 802标准系列局域网的体系结构qIEEE 802的标准体系完成介质访问控制子层完成介质访问控制子层(MAC)和物理层功和物理层功能。能。1313图2 IEEE 802标准系列局域网的体系结构qIEEE 802的标准体系目前最主要的局域网标准：目前最主要的局域网标准：802.3 以太网以太网802.11 WiFi谢谢 Thanks
