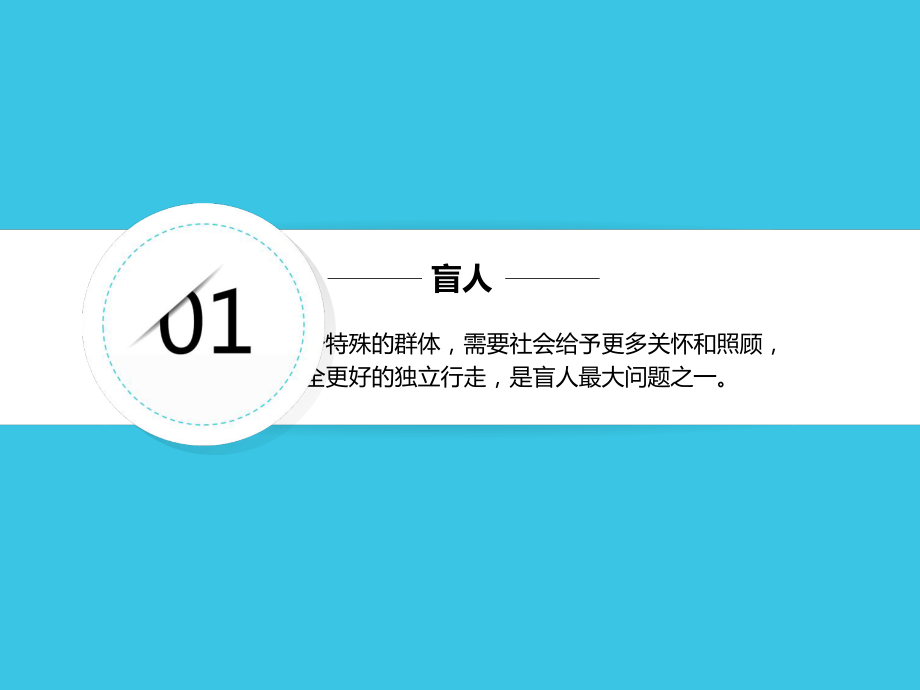

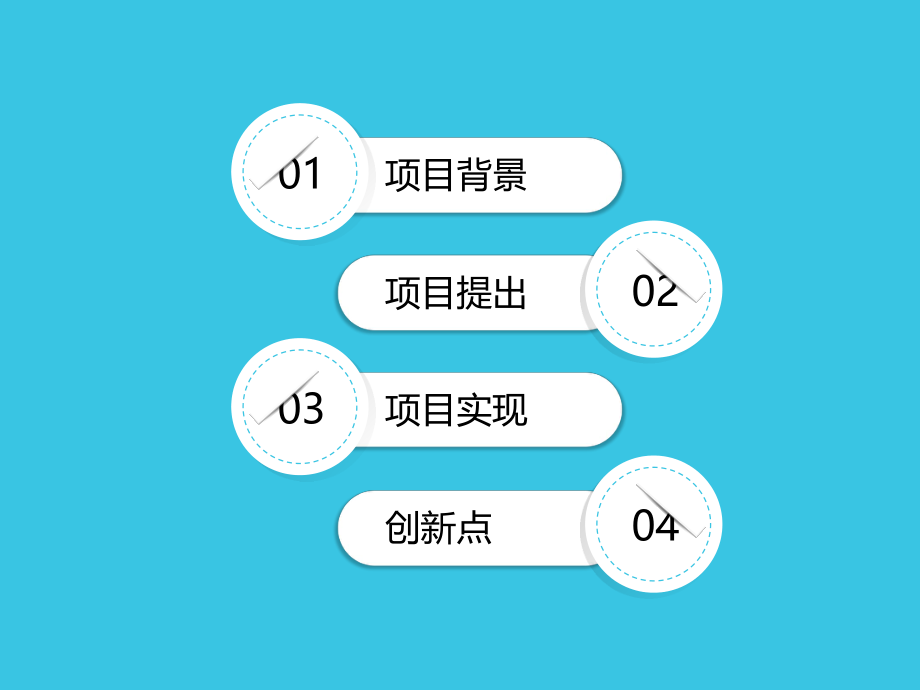

1、创新点项目实现项目提出项目背景01020304项目背景盲人是社会中的一个特殊的群体，需要社会给予更多关怀和照顾，如何让他们能够安全更好的独立行走，是盲人最大问题之一。盲人项目背景普通导盲杖问题 目前盲人借助的辅助工具主要有导盲杖和导盲犬，随着社会智能化的不断完善，仅仅是一根拐杖的传统导盲杖已经远远不能满足盲人的出行需求了，盲人迫切的需要一种智能的导盲杖，我们设计的这个智能导盲杖利用智能手机与传统拐杖结合的优势可以使盲人的生活更便捷，出行更安全独立。项目提出项目提出导盲犬导盲杖导盲道导盲盲道在相应的盲道砖下放对应电子标签粘贴盲道智能盲杖采用51单片机，整个智能盲杖的控制中心，负责控制其他模块和与

2、智能机通信MCU模块NUM.1负责探测前方是否有障碍物，如有障碍物，立即发出警报信号超声波测距模块NUM.2智能盲杖探测盲道下是否有电子标签，如果有电子标签，读出卡内的信息，上传给用户，以此识别地理信息RFID阅读器NUM.3普通盲杖+超声波测距，实时监测周围情况，让安全跟进一步。安全性采用RFID技术识别周围信息，用于识别信息的射频卡价格便宜，可以实现大量铺设。易推广盲杖与智能手机相结合，要扩张什么功能，只需要更新相应地手机APP即可。扩展性智能盲杖项目实现项目实现超声波测距技术RFID识别技术与智能手机结合 如果有需要的话，请在这里输入关于这一个小分段的简述，或者把它当成一个小点独立开来，

3、或者作为一个转场，只要您需要的话，都可以为所欲为TIPS实现技术 1. RFID识别技术 RFID 读卡器芯片采用MFRC522系列读卡器，卡片采用M1卡。MCU通过对读卡器芯片内寄存器的读写来控制读卡器芯片，读卡器芯片收到 MCU 发来的命令后，按照非接触式射频卡协议格式，通过天线及其匹配电路向附近发出一组固定频率的调制信号(13.56 MHz)进行寻卡，当有卡片处在读卡器的有效工作范围内时，MCU 向卡片发出寻卡命令，卡片将回复卡片类型，建立卡片与读卡器的第一步联系，与读卡器进行密码校验。 密码验证通过之后，就可以对卡片进行读写等应用操作。 1. RFID识别技术 RFID 读卡器芯片采用

4、MFRC522系列读卡器，卡片采用M1卡。MCU通过对读卡器芯片内寄存器的读写来控制读卡器芯片，读卡器芯片收到 MCU 发来的命令后，按照非接触式射频卡协议格式，通过天线及其匹配电路向附近发出一组固定频率的调制信号(13.56 MHz)进行寻卡，当有卡片处在读卡器的有效工作范围内时，MCU 向卡片发出寻卡命令，卡片将回复卡片类型，建立卡片与读卡器的第一步联系，与读卡器进行密码校验。 密码验证通过之后，就可以对卡片进行读写等应用操作。原理图RFID识别技术超声波测距技术与智能手机结合实现技术TIPS 2. 超声波测距技术 由MCU发送指令控制超声波发射器向某一方向发射超声波，在发射时刻的同时，M

5、CU计数器开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就使MCU产生中断，MCU立即停止计时。 超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 。这就是所谓的时间差测距法。RFID识别技术与智能手机结合超声波测距技术实现技术TIPS 3. 与智能手机结合 如今的智能手机都会配有蓝牙设备，蓝牙设备的功耗低，所蓝牙以是单片机和智能手机互联的首选。 两个设备的蓝牙连接成功后，就可以相互通信了，单片机负责把RFID阅读器读取的数据和超声波测距测到的数据发送给智能手机，智能手机收到后对数据进

6、行识别和处理，并作出响应，例如，播报附近地理信息、提醒前方障碍等。创新点智能手机与盲杖的结合采用RFID识别技术蓝牙连接手机与智能盲杖超声波测距探测障碍物创新点采用RFID识别技术蓝牙连接手机与智能盲杖超声波测距探测障碍物智能手机与盲杖相结合，这样既方便随身携带，又便于发展增值业务，充分契合人们日益增长的生活需求。智能手机与盲杖的结合创新点创新点采用RFID识别技术在特殊盲道地砖下贴上电子标签，以此来识别道路周围信息。操作快捷方便，且电子标签价格低廉便于大量铺设，适合进一步推广发展。2341蓝牙连接手机与智能盲杖采用了智能手机配备的蓝牙与智能盲杖中的蓝牙设备连接，在任何时间、地点都可以通信，简单方便。创新点我们进行了改造采用超声波测距探测前方障碍物，及时提醒盲人避开危险，提高盲杖的安全系数。超声波测距探测障碍物WISH YOU TO ENJOY YOUR PRESENTATION!
