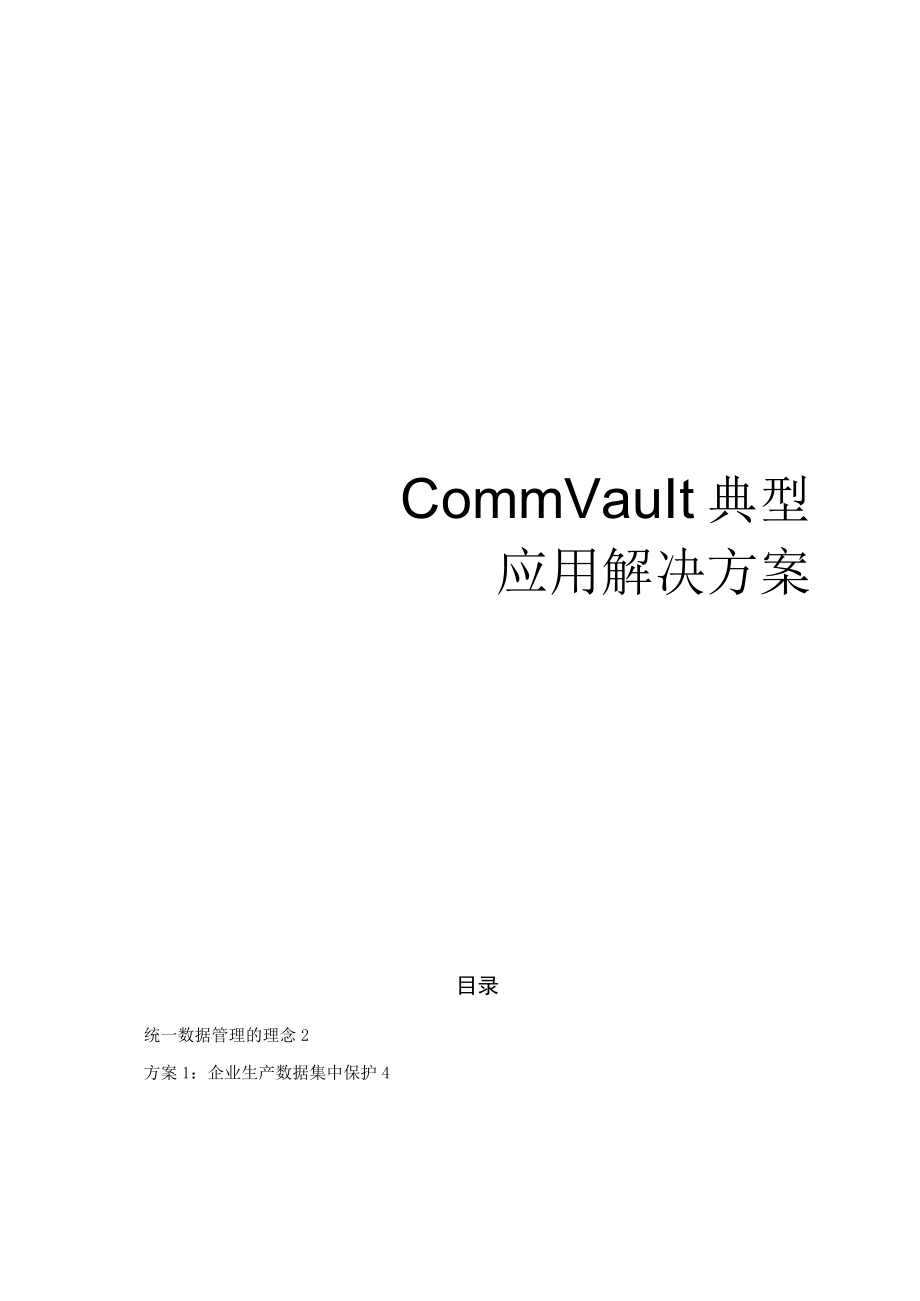

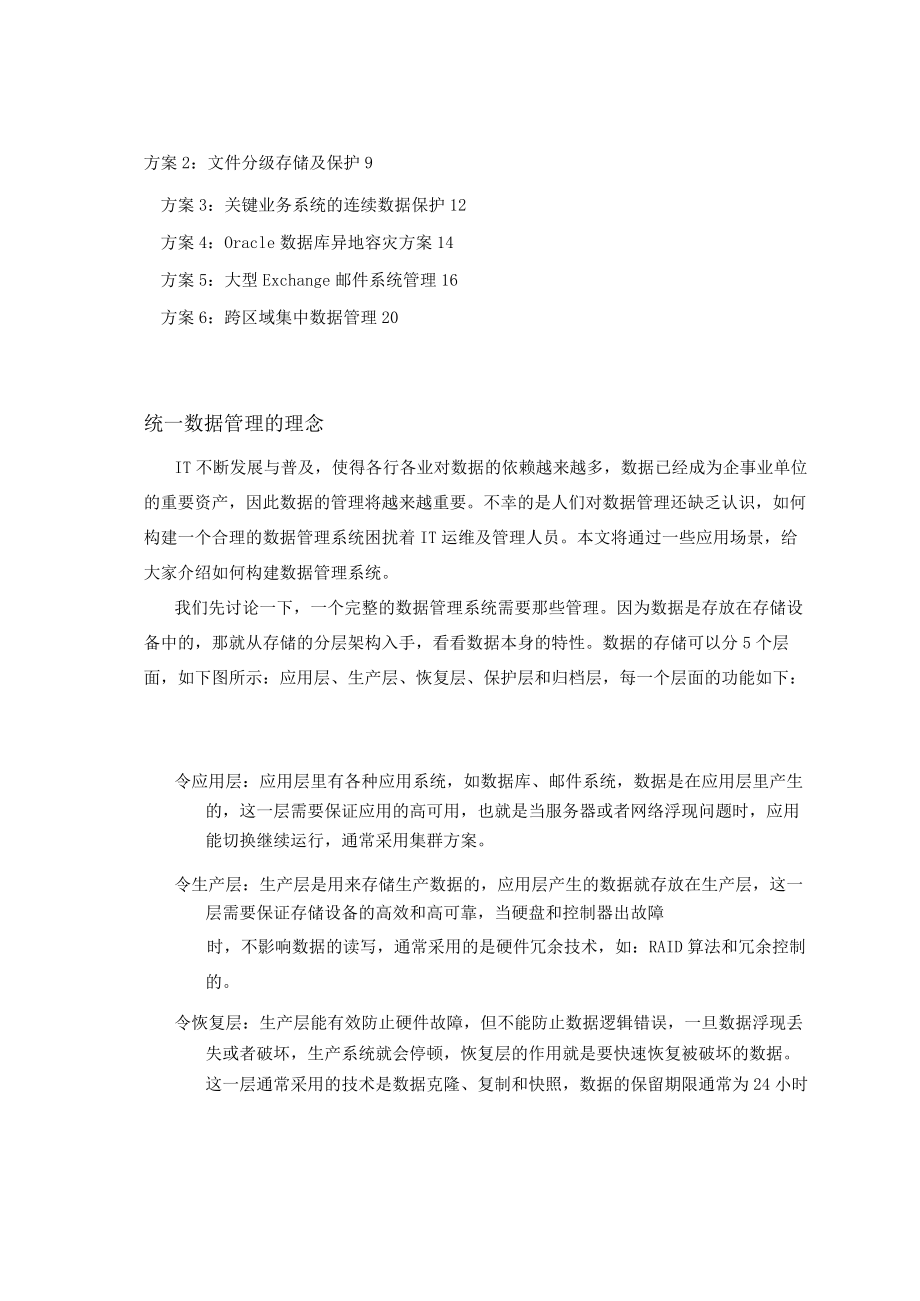

1、CommVauIt典型应用解决方案目录统一数据管理的理念2方案1：企业生产数据集中保护4方案2：文件分级存储及保护9方案3：关键业务系统的连续数据保护12方案4：Oracle数据库异地容灾方案14方案5：大型Exchange邮件系统管理16方案6：跨区域集中数据管理20统一数据管理的理念IT不断发展与普及，使得各行各业对数据的依赖越来越多，数据已经成为企事业单位的重要资产，因此数据的管理将越来越重要。不幸的是人们对数据管理还缺乏认识，如何构建一个合理的数据管理系统困扰着IT运维及管理人员。本文将通过一些应用场景，给大家介绍如何构建数据管理系统。我们先讨论一下，一个完整的数据管理系统需要那些管理

2、。因为数据是存放在存储设备中的，那就从存储的分层架构入手，看看数据本身的特性。数据的存储可以分5个层面，如下图所示：应用层、生产层、恢复层、保护层和归档层，每一个层面的功能如下：令应用层：应用层里有各种应用系统，如数据库、邮件系统，数据是在应用层里产生的，这一层需要保证应用的高可用，也就是当服务器或者网络浮现问题时，应用能切换继续运行，通常采用集群方案。令生产层：生产层是用来存储生产数据的，应用层产生的数据就存放在生产层，这一层需要保证存储设备的高效和高可靠，当硬盘和控制器出故障时，不影响数据的读写，通常采用的是硬件冗余技术，如：RAID算法和冗余控制的。令恢复层：生产层能有效防止硬件故障，但

3、不能防止数据逻辑错误，一旦数据浮现丢失或者破坏，生产系统就会停顿，恢复层的作用就是要快速恢复被破坏的数据。这一层通常采用的技术是数据克隆、复制和快照，数据的保留期限通常为24小时到48小时。Kl+478Kl+5888段左侧片石混凝土挡土墙第1部份令保护层：保护层的作用是对数据进行保护，也就是传统的数据备份，备份的基本原则是把先对数据进行离线保护，再对离线的数据进行离场保护，数据的保留期限通常在儿个月到几年。令归档层：对不常访问的数据应该进行归档，归档的目的有两个方面：一是省出所占用生产层的存储空间，其二是对数据进行长期保留。归档层数据的保留期普通为7年到永久保留。根据以上分析，一个完善的数据管

4、理系统要涉及到：令在线存储资源管理：统计文件系统、数据库系统和邮件系统数据的在线存储的详细状况，为制定数据管理策略，存储扩容提供科学的依据。令复制管理：存储设备、操作系统或者存储管理软件都会提供不同的复制技术，但这些复制技术都是针对数据卷的，而不是针对应用的（如数据库），复制管理就是利用各种复杂技术，对应用的数据进行复制，确保应用数据的一致性。令数据备份恢复：针对不同的文件系统、数据库系统和邮件系统进行在线备份，备份要确保应用数据的一致性，保证数据可恢复。令归档管理：按照用户制定的归档策略对数据进行归档，归档管理不仅要考虑如何存放归档数据，更重要的是如何查找归档数据并恢复归档数据。令数据的查找

5、或者搜索：根据以分析，我们不难发现数据会以不同的格式存储在不同的存储介质中，如何对这些不同形式的数据进行统一查找或者搜索，向来是数据管理的难题，幸运的是CommVaUIt已经成功攻克了这一难题。令服务质量管理：通过把数据管理与服务水平、管理策略和企业战略统一起来，使IT部门能按服务水平的要求管理对数据的操作。为了解决上述数据管理问题，传统方案是针对每一个管理提供一个独立的管理软件，一些存储厂商为此收购了7、8个不同的软件，这些独立的软件彼此的源代码是独立的，操作管理也是独立，彼此也不能共享存储设备。这样给数据管理设计、部署、运维管理带来不少艰难，其结果是投入大、管理难、可靠性差。CommVau

6、It一体化管理的理念是，在一个数据管理平台上完成以上数据管理，简而言之，就是利用一套源代码程序实现数据复制管理、备份恢复、归档管理、数据搜索、存储资源管理以及服务质量管理，不仅可以降低费用而且可以减少风险，给整个数据环境带来的结果是：具有独一无二的效率、性能、可靠性和控制能力。方案1：企业生产数据集中保护应用场景：一个企业的应用比较复杂，为了把问题描述清晰，我们先把企业的计算机按功能进行分类： 台式计算机/工程工作站台式机/工程工作站有的用来做设计、有的用于办公，不管用途怎样，每台台式机中都有一定量的重要数据，共享数据普通存储放在NAS或者文件服务器上。如果这种数据不小心被破坏，同样会影响工作

7、，有时甚至带来很大的损失。所以有必要对台式机中的重要数据提供保护措施。 文件服务器每一个型企业都有数量不等的文件服务器，文件服务器中的数据是相当重要的，一段破坏或者丢失，会带来很大损失。 应用服务器每一个中型企业都有一定量的应用服务器，他们主要是数据库服务器、邮件服务器以及ERP系统。这些应用服务器是十分重要的，不仅要保护这些服务器中的数据，还要考虑到如何保证数据的一致性以及业务的连续性。我们把计算机存储设备按功能的不同划分成： 本地磁盘存储设备每台计算机都直连的磁盘或者磁盘阵列，这种设备数量最多且分散在任何地方，可管理性和数据安全性都很弱。 FC生产数据存储设备具有FC接口的大容量、高性能磁

8、盘阵列，可以接入SAN网，被多台服务器和应用共享，主要用来存放重要的生产数据。该设备放置在集团数据中心，如果在容灾数据中心也配备该设备就更加理想。 NAS生产数据存储设备为台式计算机和工程工作站提供文件共享服务。 备份存储设备备份存储设备主要是用来存储备份数据的，根据不同的介质可分为：磁盘备份设备：可选用大容量、便宜的SATA磁盘阵列或者VTLC磁带备份设备：可选用带机械臂的职能磁带库。解决方案：根据以上分类，一个典型的企业数据集中保护管理拓扑结构图为：在这样一个典型的数据备份恢复方案中，有以下几部份组成：1 .CommServe服务器CommServe服务器是备份管理控征服务器，它只需连接在

9、LAN上。2 .不连入SAN网的服务器不连入SAN网的生产服务器，这种服务器仅连在LAN上，对这些服务器只能进行LAN备份。3 .连入SAN网的服务器连入SAN网的生产服务器，这些服务器同时也连接在LAN上，对这种服务器能进行LANFree备份和LAN备份。4 .连入LAN网台式机或者工作站能对连入LAN网的台式机或者工作站提供LAN备份。5 .专用MA服务器连入SAN网和LAN网的MA(MediaAgent)服务器，这种服务器是专门为LAN备份提供介质管理服务的，建议它们不要装在生产服务器上。6 .连入SAN网的生产数据存储设备连入SAN网的磁盘存储设备，用于存储在线生产系统的数据。7 .连

10、入LAN网的NAS连入IJW网的NAS设备，NAS连入SAN网可作为选项，可以对NAS提供NDMP备份。也可以利用NAS存储共享备份索引。8 .连入SAN网的磁盘备份设备连入SAN网的磁盘备份设备/VTL,用于高速备份和恢复。如果目前没有该设备，并不影响数据的正常备份，但建议增加该设备，来增强备份/恢复的性能。9 .连入SAN网的磁带库连入SAN网的磁带库，用于存放备份数据。在上面的系统架构上，主要提供三种备份模式。LANFree模式：对那些连入SAN网的生产机，可以采用LANFree模式，在该模式下，在生产机内需要安装iDA和SANM模块。在备份操作时，iDA模块把需要备份的数据从生产数据存

11、储设备中读入生产机，并在生产机内把备份数据传给SANMA模块，SANMA模块将把数据通过SAN写到备份设备上；在恢复操作时，SANMA将通过SAN网从备份设备上读入恢复数据，在生产机内把数据传给iDA,iDA把数据写入生产系统。在LANFree模式下，备份/恢复操作的数据经过SAN网转送。 LAN模式对那些没连入SAN网的生产机，可以采用LAN模式，在该模式下，在生产机内只需要安装iDA模块。在备份操作时，iDA模块把需要备份的数据从生产数据存储设备中读入生产机，并通过LAN把备份数据传给专用MA服务器，MA服务器将把数据通过SAN写到备份设备上；在恢复操作时，MA服务器将通过SAN网从备份设

12、备上读入恢复数据，并通过LAN把数据传给iDA,iDA把数据写入生产系统。在LAN模式下，备份/恢复操作的数据需要经过LAN网转送。 D2D2T备份模式D2D2T的意思是磁盘到磁盘到磁带备份模式，这是一个经济、高效、可靠的备份方法。D2D2T技术针对当前的纯磁带库方案，有更快的吞吐率，它不仅仅是把数据拷贝到磁盘上或者磁带就完事，而是针对数据有一整套的管理，它不仅仅能提高效率，而是能确保关键的信息在生命周期的每一个环节都是可用的、安全的。利用高品质的便宜磁盘（阵列）和D2D技术来建第二级存储，与磁带相比具有下列优势：1 .快速的备份和恢复数据。2 .磁盘操作比磁带快，特殊在装载和查找时。3 .烦

13、恼的磁带故障被消除。4 .磁盘具有随机读写和优化查找的功能，而磁带是个顺序设备，对随机读写文件很慢。5 .磁盘能支持多台主机同时并行存取。6 .磁盘的存储方案比磁带方案占用更少的机房面积。7 .利用磁盘存储方案可消除操作磁带时的人为错误。虽然磁盘具有不少优势，但磁带作为离线介质还是有必要的，所以我把备份到磁盘上的数据复制到磁带上，作为异地保存及长期归档。软件模块：PartNumberSoftwareDescriptionQty1UniversalCommServeonWindows-1CPU.（一体化信息管理服CS-1务器模块-1CPU）1MediaAgentforaWindowsserver

14、.Basicdisk/tape1MA-W-Slibraryconnectorplus1directdrivesupportinclu加d.（Windows介质服务器模块,包含1个基本的磁盘和磁带库直接连接服务支持）1MediaAgentforaLinuxserver.Basicdisk/tapelibrary2MA-LIN-Sconnectorplus1directdrivesupportincluded.（LinUX介质服务器模块,包含1个基本的磁盘和磁带库驱动直接连接服务支持）3MA-AIX-SMM-VTL-SLMS1MediaAgentforaAlXserver.Basicdisk/ta
