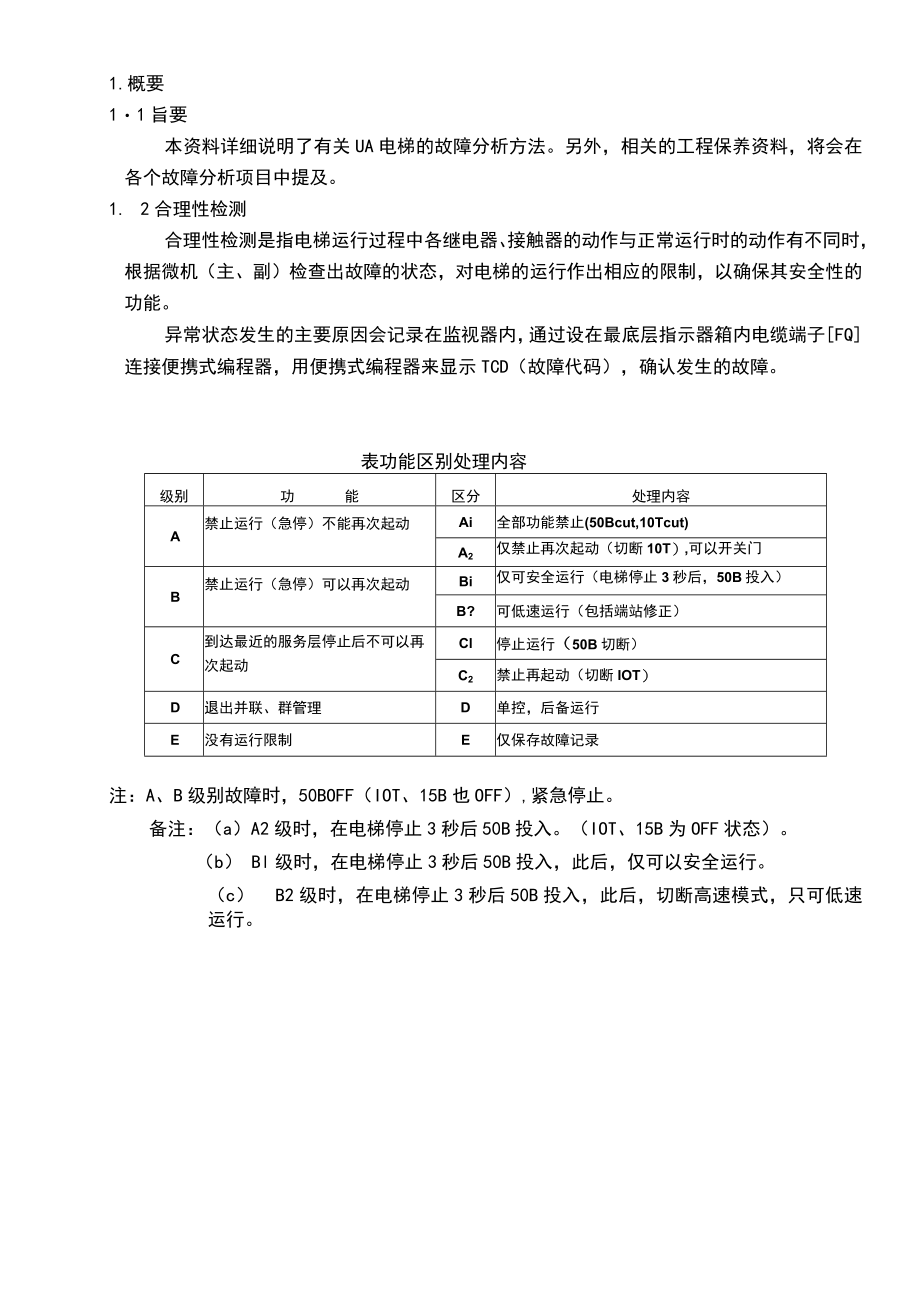

1、1.概要11旨要本资料详细说明了有关UA电梯的故障分析方法。另外，相关的工程保养资料，将会在各个故障分析项目中提及。1. 2合理性检测合理性检测是指电梯运行过程中各继电器、接触器的动作与正常运行时的动作有不同时，根据微机（主、副）检查出故障的状态，对电梯的运行作出相应的限制，以确保其安全性的功能。异常状态发生的主要原因会记录在监视器内，通过设在最底层指示器箱内电缆端子FQ连接便携式编程器，用便携式编程器来显示TCD（故障代码），确认发生的故障。表功能区别处理内容级别功能区分处理内容A禁止运行（急停）不能再次起动Ai全部功能禁止(50Bcut,10Tcut)A2仅禁止再次起动（切断10T）,可以

2、开关门B禁止运行（急停）可以再次起动Bi仅可安全运行（电梯停止3秒后，50B投入）B?可低速运行（包括端站修正）C到达最近的服务层停止后不可以再次起动Cl停止运行（50B切断）C2禁止再起动（切断IOT）D退出并联、群管理D单控，后备运行E没有运行限制E仅保存故障记录注：A、B级别故障时，50BOFF（IOT、15B也OFF）,紧急停止。备注：（a）A2级时，在电梯停止3秒后50B投入。（IOT、15B为OFF状态）。（b） Bl级时，在电梯停止3秒后50B投入，此后，仅可以安全运行。（c） B2级时，在电梯停止3秒后50B投入，此后，切断高速模式，只可低速运行。1.3故障代码表表故障代码表（

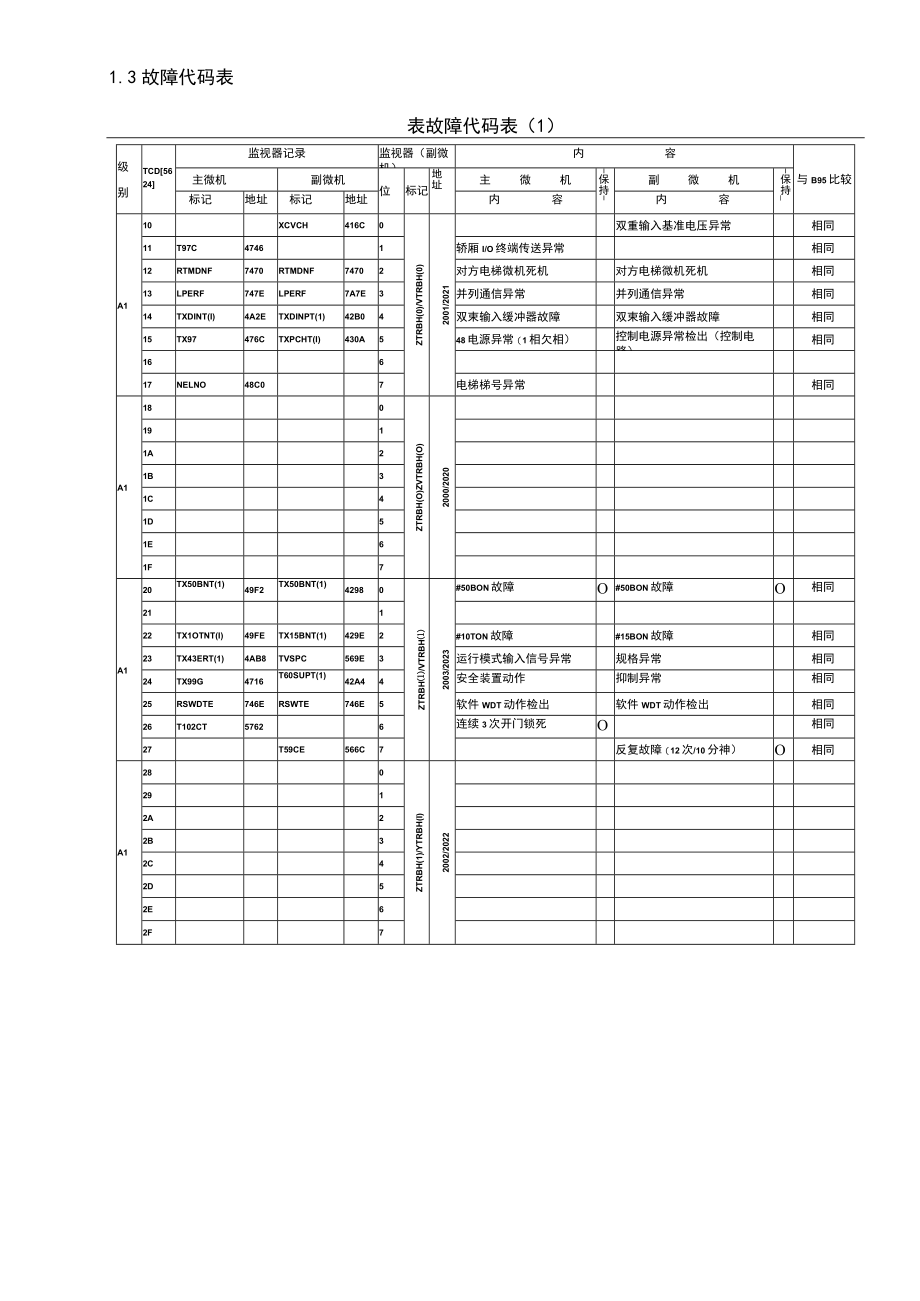

3、1）级别TCD5624监视器记录监视器（副微机）内容与B95比较主微机副微机位标记地址主微机-保持-副微机-保持_标记地址标记地址内容内容A110XCVCH416C0ZTRBH(0)/VTRBH(0)2001/2021双重输入基准电压异常相同11T97C47461轿厢I/O终端传送异常相同12RTMDNF7470RTMDNF74702对方电梯微机死机对方电梯微机死机相同13LPERF747ELPERF7A7E3并列通信异常并列通信异常相同14TXDINT(I)4A2ETXDINPT(1)42B04双束输入缓冲器故障双束输入缓冲器故障相同15TX97476CTXPCHT(I)430A548电源异

4、常（1相欠相）控制电源异常检出（控制电路）相同16617NELNO48C07电梯梯号异常相同A1180ZTRBH(O)ZVTRBH(O)2000/20201911A21B31C41D51E61F7A120TX50BNT(1)49F2TX50BNT(1)42980ZTRBH/VTRBH2003/2023#50BON故障O#50BON故障O相同21122TX1OTNT(I)49FETX15BNT(1)429E2#10TON故障#15BON故障相同23TX43ERT(1)4AB8TVSPC569E3运行模式输入信号异常规格异常相同24TX99G4716T60SUPT(1)42A44安全装置动作抑制异

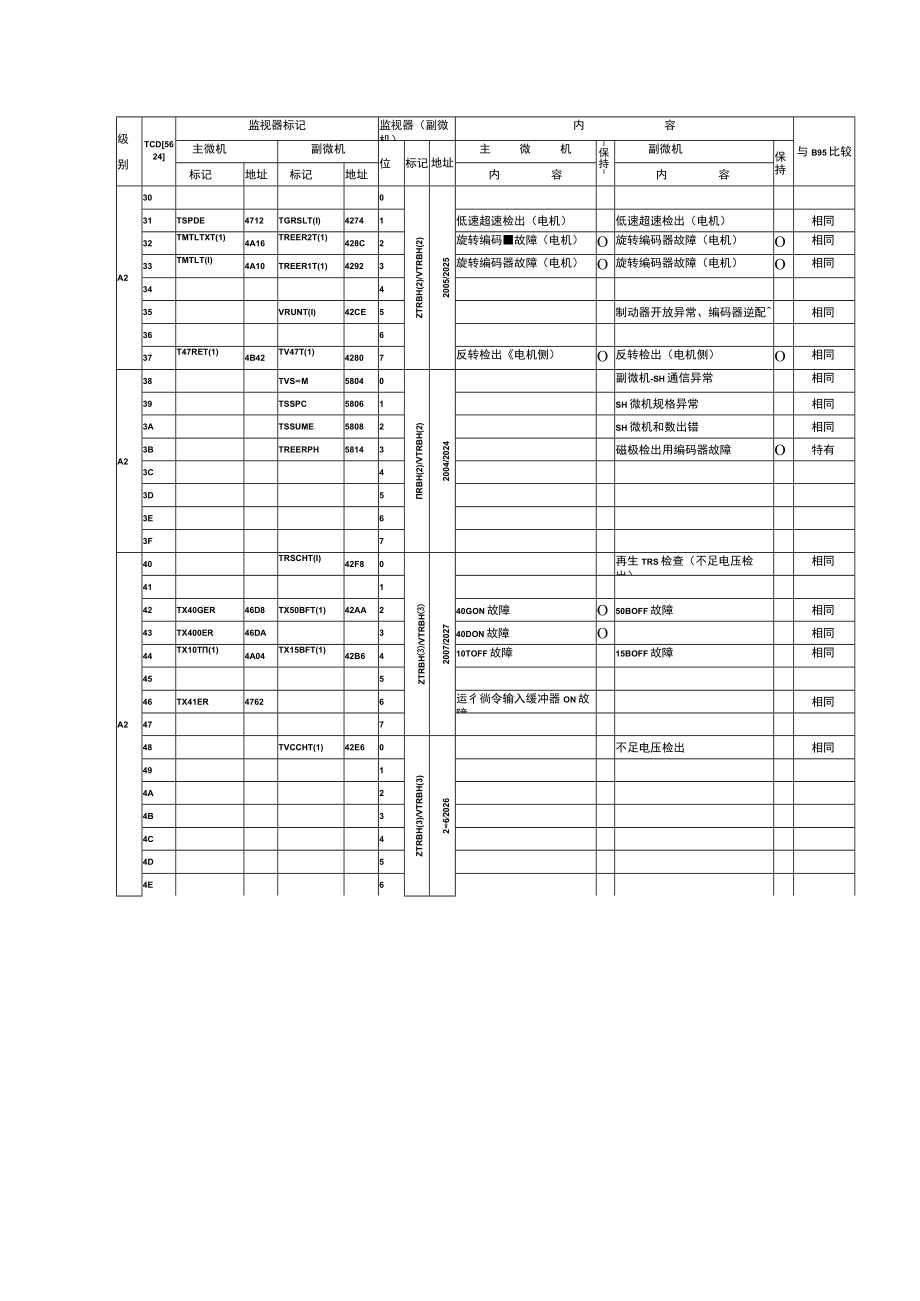

5、常相同25RSWDTE746ERSWTE746E5软件WDT动作检出软件WDT动作检出相同26T102CT57626连续3次开门锁死O相同27T59CE566C7反复故障（12次/10分神）O相同A1280ZTRBH(1)/YTRBH(I)2002/20222912A22B32C42D52E62F7级别TCD5624监视器标记监视器（副微机）内容与B95比较主微机副微机位标记地址主微机-保持-副微机保持标记地址标记地址内容内容A2300ZTRBH(2)/VTRBH(2)2005/202531TSPDE4712TGRSLT(I)42741低速超速检出（电机）低速超速检出（电机）相同32TMTLT

6、XT(1)4A16TREER2T(1)428C2旋转编码故障（电机）O旋转编码器故障（电机）O相同33TMTLT(I)4A10TREER1T(1)42923旋转编码器故障（电机）O旋转编码器故障（电机）O相同34435VRUNT(I)42CE5制动器开放异常、编码器逆配相同36637T47RET(1)4B42TV47T(1)42807反转检出电机侧）O反转检出（电机侧）O相同A238TVSM58040RBH(2)/VTRBH(2)2004/2024副微机-SH通信异常相同39TSSPC58061SH微机规格异常相同3ATSSUME58082SH微机和数出错相同3BTREERPH58143磁极检

7、出用编码器故障O特有3C43D53E63F7A240TRSCHT(I)42F80ZTRBH/VTRBH2007/2027再生TRS检查（不足电压检出）相同41142TX40GER46D8TX50BFT(1)42AA240GON故障O50BOFF故障相同43TX400ER46DA340DON故障O相同44TX10T(1)4A04TX15BFT(1)42B6410TOFF故障15BOFF故障相同45546TX41ER47626运彳徜令输入缓冲器ON故障相同47748TVCCHT(1)42E60ZTRBH(3)/VTRBH(3)262026不足电压检出相同4914A24B34C44D54E64F7级

8、别TCD5624监视标记监视器（副依机）内容与B95比较主微机副微机位标记地址主微机-保持-副微机保持标记地址标记地址内容内容A250TXIPME56340ZTRBH(4)/VTRBH(4)2009/2029IpM故障相同51TXOV56321过电压检出O相同52253354TXSMDNC563A4SH微机死机相同55556TP90DRE564C6层高表和数出错时在端层停止相同577A2580ZTRBH(4)/VTRBH(4)2008/20285915A25B35C45D55E65F7B1600ZTRBH/VTRBH(5)200B/202B61PMSTAT50021层高测量错误相同62T97DRT(1)4AC4TVSPDFT(1)427A2门断电FLS异常电机速度偏差异常相同63364TGRSHT(I)4A22TGRSHT(I)426E4电机侧高速超速电机侧高速超速相同65566667781680ZTRBH/VTRBH200A/202A6916A26B36C46D56E66F7级别
