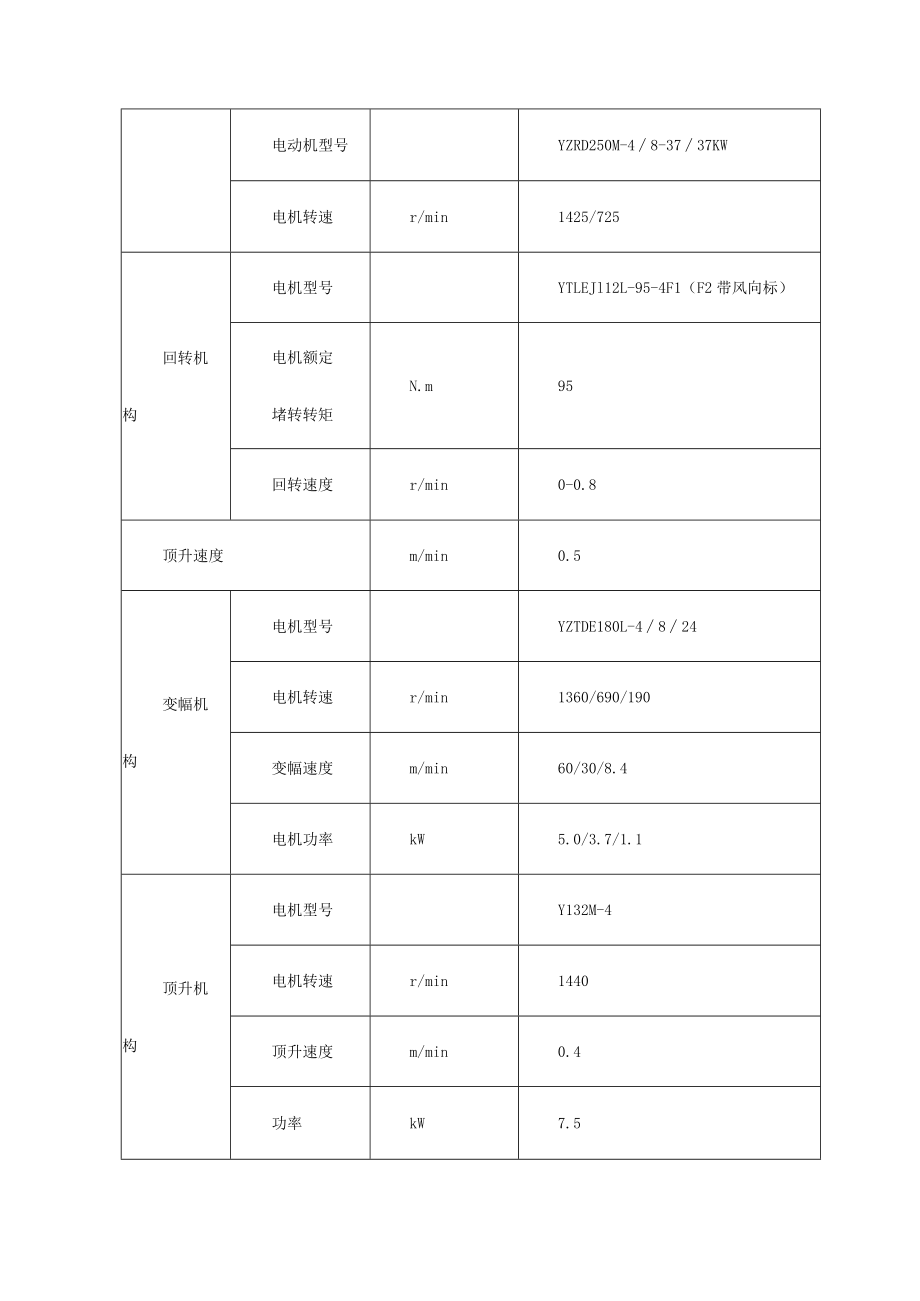

1、QTZ125塔吊施工主要技术性能表名称单位参数QTZ125公称起重力矩KN.m1250最大起重量t8不同臂长最大幅度处额定起重量m6055504540t1.42.052.633.5工作幅度m360高度独立式m46.2附着式m161起升机构倍率a=2a=4起升重量t4284起升速度M/min5310526.552.5电动机型号YZRD250M-48-3737KW电机转速r/min1425/725回转机构电机型号YTLEJl12L-95-4F1（F2带风向标）电机额定堵转转矩N.m95回转速度r/min0-0.8顶升速度m/min0.5变幅机构电机型号YZTDE180L-4824电机转速r/min

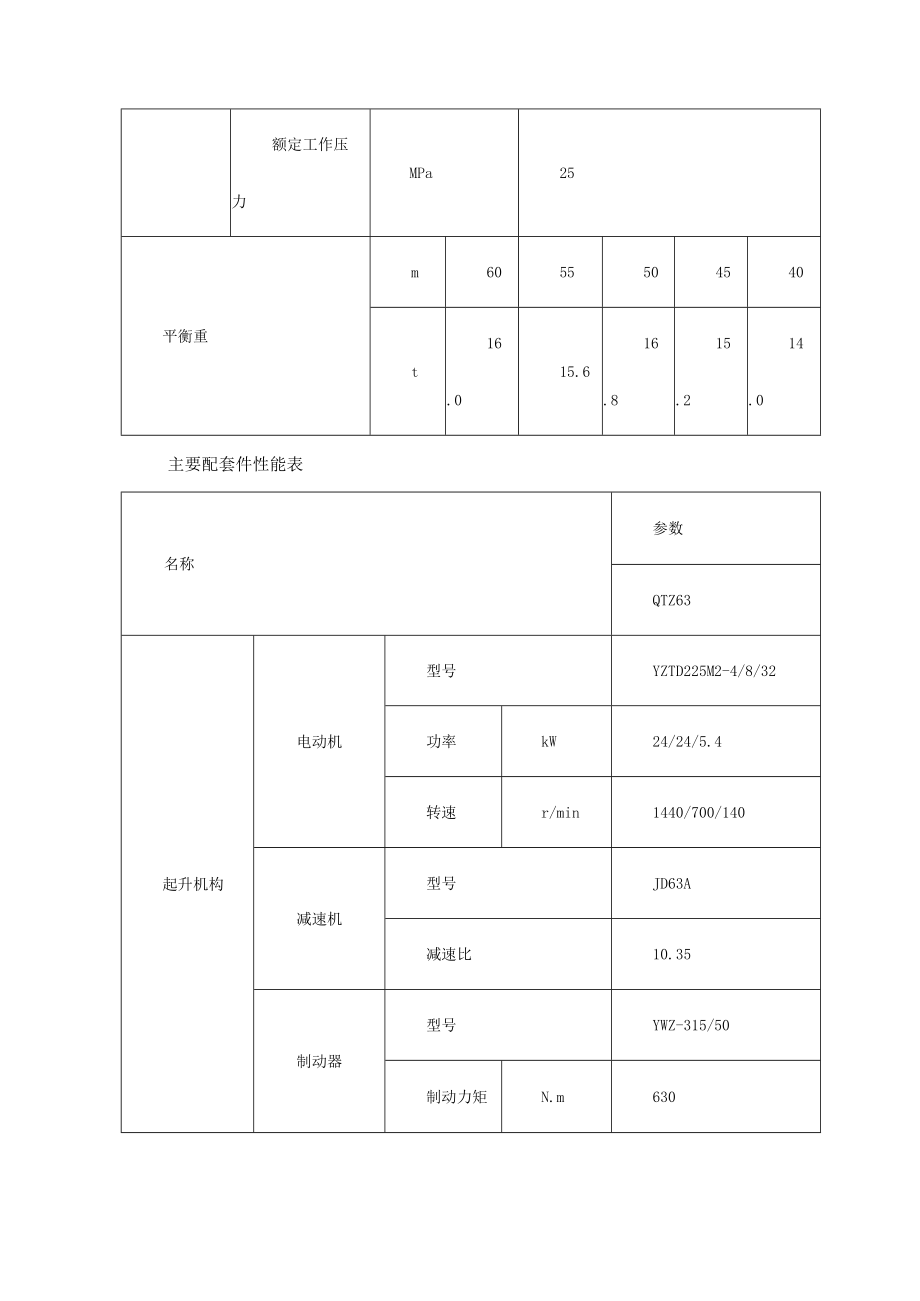

2、1360/690/190变幅速度m/min60/30/8.4电机功率kW5.0/3.7/1.1顶升机构电机型号Y132M-4电机转速r/min1440顶升速度m/min0.4功率kW7.5额定工作压力MPa25平衡重m6055504540t16.015.616.815.214.0主要配套件性能表名称参数QTZ63起升机构电动机型号YZTD225M2-4/8/32功率kW24/24/5.4转速r/min1440/700/140减速机型号JD63A减速比10.35制动器型号YWZ-315/50制动力矩N.m630液压推动器YT1-50钢丝绳4V39S-13-1770回转机构电动机型号YZR132M

3、1-6功率KW2X2.2转速r/min908行星减速机型号XX4-100减速比157.5制动器常开式干式电磁制动器回转支承011.45.1250m=10变幅机构电动机型号YDEJ132S-8/4功率KW2.2/3.3转速r/min720/1440减速机型号BLD3.3-3减速比43钢丝绳619-7.7-1570-1-光-右交顶升机构电动机型号Y132S-4B5功率KW5.5转速r/min1440液压缸型号IISGK-160/110活塞行程mm1320额定压力MPa20主要金属结构件简述表名称结构简图主要材料规格备注标准节标准节主肢为角钢扣方形心尺寸：1850X1850总高：2800起重臂ZI卜

4、上弦杆采用实心圆钢下弦F采用角钢扣方由圆钢、角钢、钢管组焊成的空间桁架结构共9节组成，可以根据不同需要变换臂长平衡臂主弦杆采用H型钢由H钢、角钢组焊成，共2节上、下转台钢板由各种规格钢板焊接而成箱形结构套架主弦杆：角钢扣方空间框架结构，用于顶升一、安装前的准备工作L塔机入场前现场的准备工作（1）根据施工组织设计对塔机进行合理布置和准确定位。（2）为满足塔机安装及正常使用，配备符合安全要求的专用二级配电箱，并将其放置在距塔机基础中心不大于2m远处。（3）清理塔机基础周围20米范围内的路面杂物,并进行夯实处理，以便于汽车吊的站位和进场塔机部件的摆放。（4）根据塔机基础力学参数进行塔机基础计算、施工

5、。同时安装前施工项目部要提供基础地耐力报告、基础隐蔽工程验收报告等有关资料。2 .塔机安装前的准备工作（1）施工技术准备项目技术人员必须提前一天进行现场实地勘测，仔细地考虑在安装及今后拆卸中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同项目部其他技术人员沟通，共同商讨解决对策，确保施工顺利安全的进行。（2）安装前塔机的检查、维护塔式起重机在进入现场之前，必须对其进行全面的保养、检查。检查各结构部分有无裂纹、变形、腐蚀的现象。检查小车、行走机构、回转机构的基本情况，对于需保养、润滑的地方应立即做好保养工作。检查各部位限位开关及力矩开关的灵敏性。检查塔机的电气性能：测量各电源线间的绝缘性

6、，测试其主控制线路的可靠性，对于损坏的元件应及时更新。并清理安装部件，做好装运准备。（3）设备、机具的准备根据塔机安装需要，必备的施工设备、机具及安全防护用品如下:序号名称型号单位数V备注1汽车吊50T台12平板车12T台33活动扳手12把44链条葫芦2T个各15橇棍自制根46大锤16P把47缆风绳18米1008平面起子58把各19十字起子58把各110电工刀把111老虎钳250mm把212钢丝绳4m18mm根213吊起重臂平衡臂钢丝绳14m25un根214吊塔身部件钢丝绳根215铁丝8#Kg/m2/3016哨子个217各种规格吊卡具lt2t3t4t5t个各418安全带安全帽套每人119接地摇

7、表只120万用表只1塔机安装前,安装班班长必须对所使用的吊索、吊具进行全面的安全检查，确认完好无损方可使用。3 .塔机基础的验收（1）塔机基础施工由土建施工单位负责完成。（2）塔机基础承载力必须满足塔机生产厂家提供的强度要求。（3）在制作碎基础时，必须根据塔机生产厂提供的塔机基础图纸绑扎配筋，必须做好控制记录和质量验收。安放预埋件与钢筋绑扎同步进行，预埋件（4个塔机预埋底脚）与碎基础钢筋主筋必须焊接牢固。避免由于振动而产生移位。（4）确保固定底脚四个角水平度在1/1000以内。当碎强度达到90%以上，并取得内部安全、质检部门验收后方可安装。（5）在塔机进场安装前，土建施工单位应提供以下有关基础

8、资料：碎基础的强度报告（要求达到90%以上）；碎基础隐蔽工程验收资料（钢筋原材质保书、钢筋绑扎施工验收单）；基础地耐力报告；基础制作技术方案（几何尺寸、制作工艺、施工图、变更计算书等）；预埋件水平度测量报告。（6）经项目部安全、质检部门联合进行塔机基础验收，各方在验收表上签字认定并报施工监理签字后，方可进行安装作业。二、预计安装工期项目天数1234567891O11基础部分.1基础节回转支承.塔帽.平衡臂.起重臂顶升调试验收三、安装总则（1）使用汽车吊安装塔机时必须注意以下安全事项:a）支牢汽车吊,b）严禁超载，c）吊具良好（按被吊物的重量选择正确的幅度索具等）,d）注意吊点位置（2）安装作业

9、必须按规定程序进行（3）必须安装使用安全防护设施，如爬梯、平台、护栏、安全带等。（4）平衡臂上未安装配重时，严禁吊载。（5）风速超过13m秒严禁顶升。（6）顶升作业前塔身基础节必须用销轴连接好回转支承和顶长套架，并加开口销。（7）必须根据起重臂长度确定配重数量。（8）顶升前须将起重臂转至顶升套架开口处。（9）起吊和落下塔身标准节时，要尽可能地靠近塔身，平稳起吊运行。（10）塔机顶升过程中，严禁旋转起重臂，开动起重臂小车及使用吊钩。（升或降）四、安装工艺流程塔吊部件运输到施工现场一50吨汽车吊就位一拼装各部件总成一安装基础节一安装塔身（含顶升套架、上下顶升节）一安装回转支承一装驾驶室、塔帽一安装

10、平衡臂总成（含拉杆）一安装主卷扬系统一安装一块配重一安装起重臂总成（含拉杆）安装其余配重一穿绕塔吊钢丝绳f塔吊调试f进行塔吊顶升加节一塔吊验收和报检，经安全监督部门验收合格后投入使用。（1）安装一节标准节将塔吊的一个标准节安装在塔吊的基础节上，用8棵高强销轴与基础节连接好，并安装好定位销轴和开口销，注意：塔吊标准节上的顶升耳必须和基础节上的顶升耳保持一致。（2）外套架的安装在地面上用安装吊车将外套加立起来，将外套架上的操作平台安装好后，用安装吊车把外套架总成缓慢起吊，试吊正常后，缓慢起升超过塔身后，将导向轮对正标准节的四个角后，缓慢套在标准节和基础节上，并把顶升搁爪搁在基础节的第三个顶升耳内。

11、注意：外套架上有顶升油缸的一面在标准节有顶升耳的一面。将顶升液压系统用安装吊车吊放在操作平台上，并接好高压油管，接好临时电源,确保试运行情况良好。把顶升横梁吊装在基础节的第二组顶升耳内，开动顶升油缸，使顶升油缸的活塞杆伸出直至活塞杆与顶升横梁的销孔相对，用销轴把活塞杆与顶升横梁连接好，并安装好开口销。（3）回旋总成的安装开动液压顶升系统，顶起外套架，使外套架高出标准节少许，用安装吊车把回旋总成缓慢吊起，试吊正常后，再缓慢吊起放在塔吊标准节和外套架上，先用4颗高强销轴把回旋总成与外套架连接好，安装好开口销，安装吊车卸载，再开动液压顶升系统使外套架下降至回旋总成搁在标准节上，用8棵高强度销轴把回旋

12、总成和标准节连接好，并销好开口销。注意：回旋总成上有引进梁的对面与标准节上有顶升耳的一面一致。（4）安装回旋塔身和塔帽在地面将回旋塔身和塔帽安装成一个整体，并安装两节平衡臂拉杆，然后用安装吊车吊起回旋塔身和塔帽整体，用4棵高强销轴固定在旋转总成的上支座上，注意安装起重臂支耳的方向要与安装起重臂的方向一致，塔帽垂直面超向起重臂的方向。（5）平衡臂的安装在地面将平衡臂拼装成一个整体，并将起升机构、配电箱、电阻箱安装在平衡臂上，接好各部分的控制线路，然后用安装吊车吊住平衡臂的四个吊耳，缓慢试吊正常后，再缓慢吊起平衡臂，用2棵销轴和旋转总成的上支座连接好，并上好开口销，再开动安装吊车使平衡臂抬起一定的角度，连接平衡臂的两根拉杆，然后将平衡臂缓慢放平后吊车卸载。（6）安装司机室在地面将司机室内的各电器设备检查好，用安装吊车吊起放在旋转总成的上支座上，然后用三个销轴与上支座连接好，并安装好开口销。（7）安装起重臂在地面拼装好起重臂、拉杆总成及控制线路，穿绕好小车钢丝绳，用安装吊车吊住重心29m的前后5m的二个吊点，缓慢试吊正常后，再缓慢吊起起重臂总成,起重臂平稳提升，确保起重臂水平，使起重臂能顺利地安装在上支座的吊
