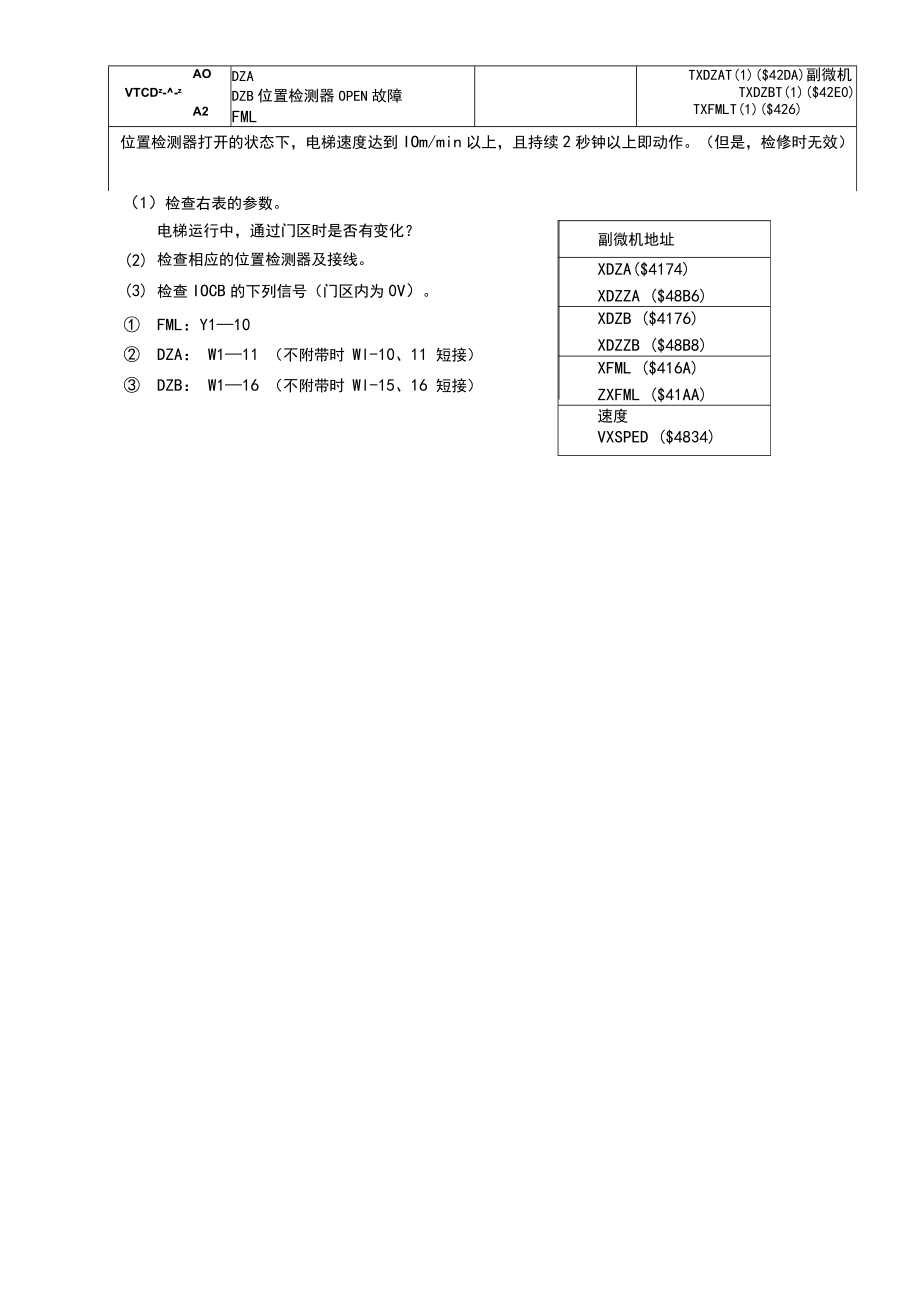

1、AOVTCDz-zA2DZADZB位置检测器OPEN故障FMLTXDZAT(1)($42DA)副微机TXDZBT(1)($42E0)TXFMLT(1)($426)位置检测器打开的状态下，电梯速度达到IOm/min以上，且持续2秒钟以上即动作。（但是，检修时无效）电梯运行中，通过门区时是否有变化？(2)检查相应的位置检测器及接线。(3)检查IOCB的下列信号（门区内为0V）。FML：Y110DZA： W111 （不附带时 Wl-10、11 短接）DZB： W116 （不附带时 Wl-15、16 短接）副微机地址XDZA($4174)XDZZA ($48B6)XDZB ($4176)XDZZB (

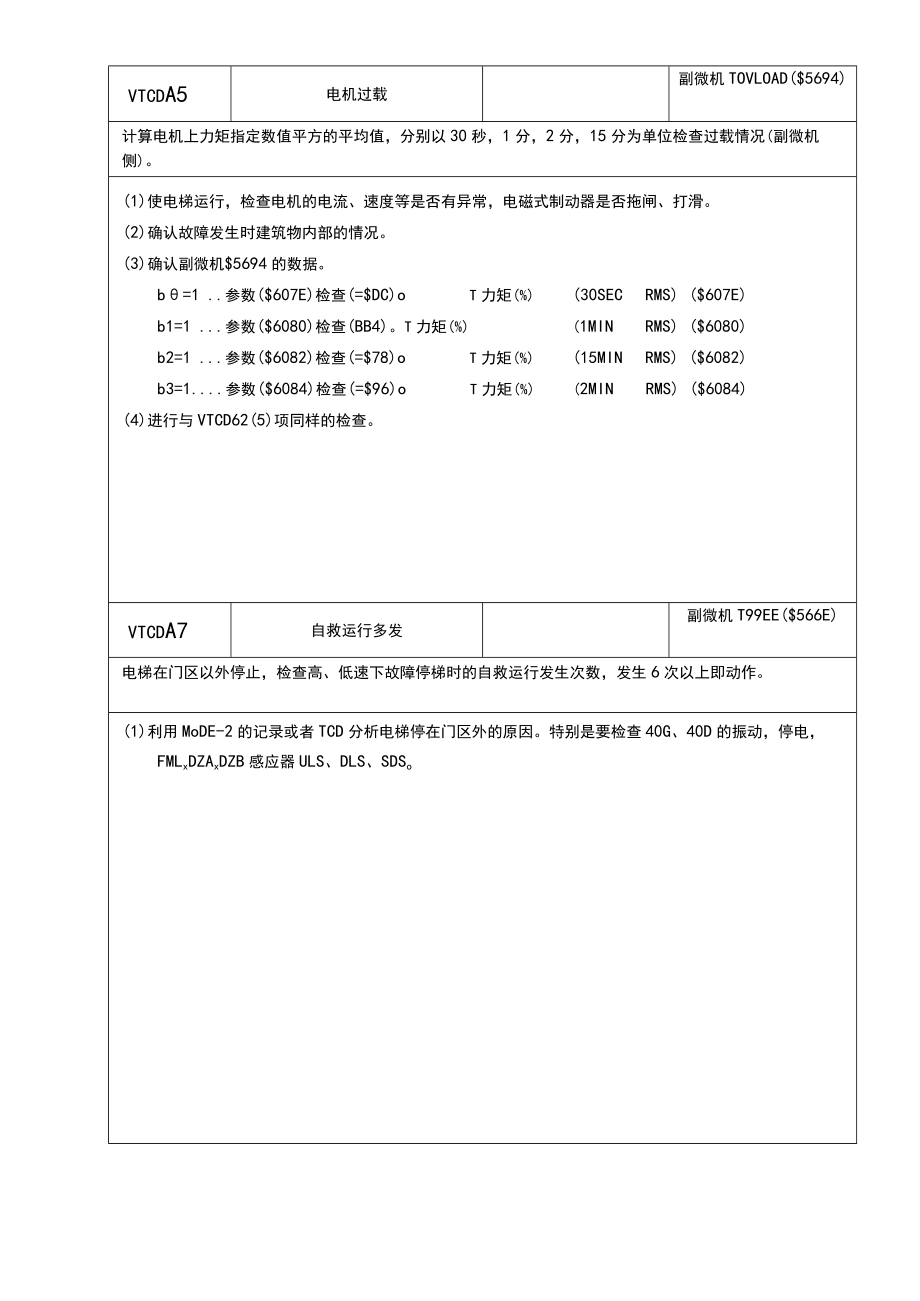

2、$48B8)XFML ($416A)ZXFML ($41AA)速度VXSPED ($4834)（1）检查右表的参数。*A4对方微机死机WDT动作6次以上主微机RMRETRF(1)($7400副微机RMRETRF(1)($7400WDT的动作次数，超过6次以上即动作。(1)检查MPU的MWDT,S-WDT,MHALT,S-HALToWDT正常时亮灯，HALT正常时熄灯。ZTCD=A4时，根据副微机的地址（$7220$7222）的参数所示地址记录11个字。VTCD=A4时，根据主微机的地址参数按上述第（2）点记录。(2)(3)vtcdA5电机过载副微机TOVLOAD($5694)计算电机上力矩指定

3、数值平方的平均值，分别以30秒，1分，2分，15分为单位检查过载情况(副微机侧)。(1)使电梯运行，检查电机的电流、速度等是否有异常，电磁式制动器是否拖闸、打滑。(2)确认故障发生时建筑物内部的情况。(3)确认副微机$5694的数据。b=1参数($607E)检查(=$DC)oT力矩(%)(30SECRMS)($607E)b1=1参数($6080)检查(BB4)。T力矩(%)(1MINRMS)($6080)b2=1参数($6082)检查(=$78)oT力矩(%)(15MINRMS)($6082)b3=1参数($6084)检查(=$96)oT力矩(%)(2MINRMS)($6084)(4)进行与V

4、TCD62(5)项同样的检查。vtcdA7自救运行多发副微机T99EE($566E)电梯在门区以外停止，检查高、低速下故障停梯时的自救运行发生次数，发生6次以上即动作。(1)利用MoDE-2的记录或者TCD分析电梯停在门区外的原因。特别是要检查40G、40D的振动，停电，FMLxDZAxDZB感应器ULS、DLS、SDSoZTCDBO群控梯之间通信异常主微机T43P($4744)用CIP系列在管理屏和DSK检查对方电梯的通信异常。(1)检查群控与各梯间的通信线(CIP)；检查对方电梯和通信线(DSK)o(2)检查群控与各梯间的通信回路电源(CIP);检查与对方梯间的通信回路电源(DSK)o(3

5、)检查下面的回路。ztcdB2待机系微机异常主微机TBMICN($43CC)检查群控待机系微机的WDT信号，WDT熄灭时动作。(1)确认群控柜内MPU板上的WDT亮灯情况(运行系和待机系共两个)。(2)检查群控柜的电源。(3)检查待机系电路板的连接情况。ztcdB3运行系微机异常主微机TAMICN($43CA)群控微机(S440CA)检查群控运行系微机的WDT信号，WDT熄灭时动作。(1)确认群控柜内电子板IBGMPU上的WDT亮灯情况。(2)检查群控柜的电源。(3)确认群控微机的WDT、HALT、UPG各LED的亮灯情况。WDT,UPGT正常时亮灯HALTT正常时熄灯ztcdB4共用厅外召唤

6、回路异常主微机TM97H($4732)群控微机M97H($440CE)Sk&DSKM97HX($624E)检测SCL输入层站按钮回路的I/O传输通信异常时动作。检测层站按钮电源回路异常时动作。(1) CIP时。检测SCL输入层站按钮回路的I/O传输通信异常时动作。LTNOKF($44600)M97H($440CE)异常时$0(2) SK和DSK(并联)时。X97H($4230M97HX($624E)(通信)M97H($43CE)TM97H($4732)WLCTRX2T(16).7($01B0)IWLCTRX2T(31).7($018F)&ZX97T($0000)Z97H($4734)T97CD

7、T($49E4)LM97H*T97CDT(1Lz$30时动作。($3FF=15A)(2)确认15V电源。对应更换UA-CMI。ZTCDD9门区外102#指令异常主微机TDRTB14($4F2A)故障检测方法(下列地址表示门微机的地址)(1)主微机在门抑制中，输出开门指令时动作(TX102T(2)($FFFE3C)o(2)同时输出了开、关门指令时动作(TXlOIT(2)($FFFE3D)o(3)在开门或关门运行中，置停止开关为0N,但都无开门或关门指令发出时动作。TX101T(2)($FFFE3D)检查方法用主微机、门微机地址的资料确认下列信号。信号名主微机门微机备注门抑制ZDSUPQA($5A52)DZSUPQ($FFF714)ZDSUP开指令Z102A($4296)X102($FFF74C)X102关指令Z101A($4294)X101($FFF750)X101ztcdDOM、N接点同时ON主微机TX97MN($4738)97M(自发电)，97N(供电)同时ON为异常。(1)确认97M,97N的
