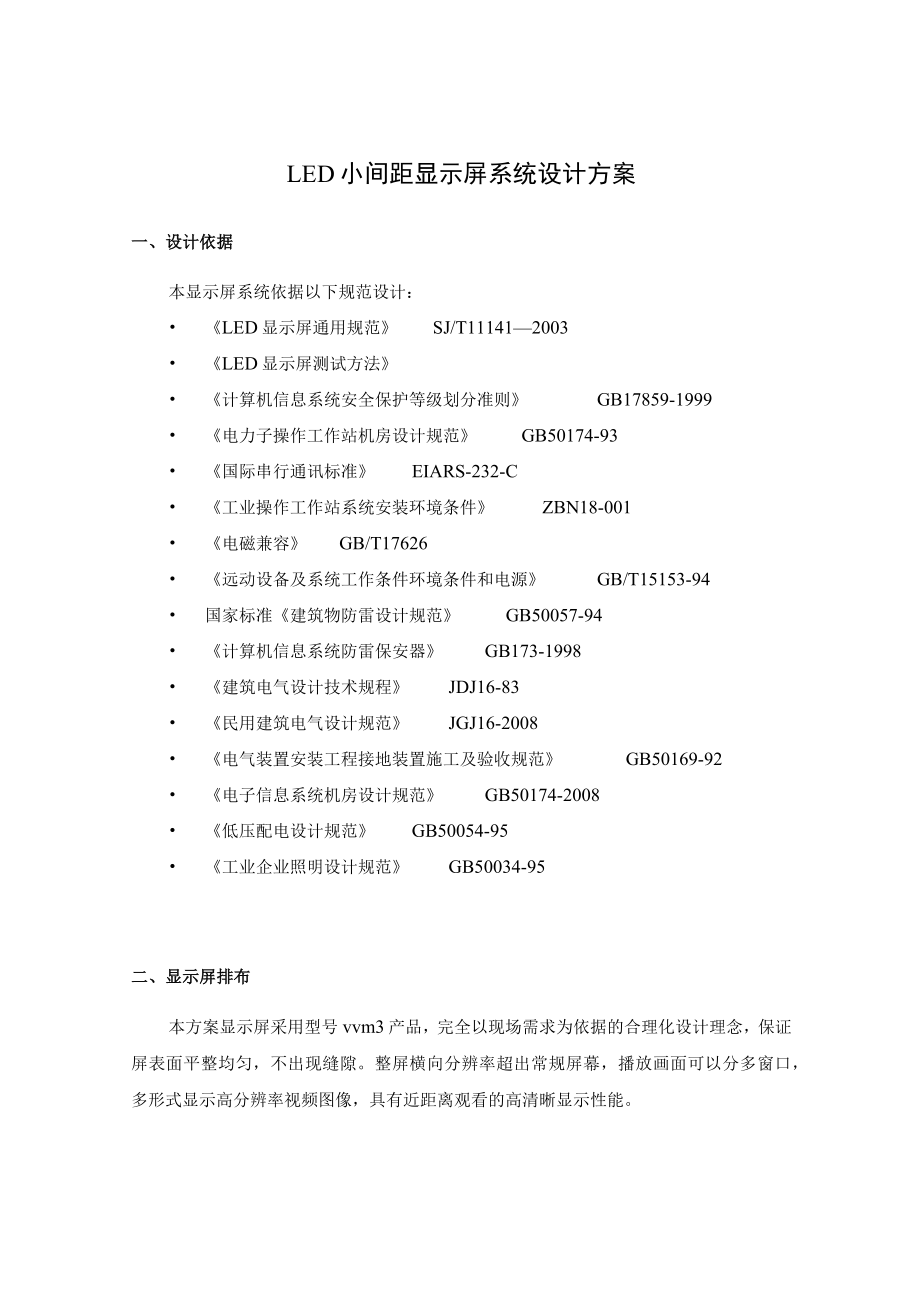

1、LED小间距显示屏系统设计方案一、设计依据本显示屏系统依据以下规范设计： LED显示屏通用规范SJ/T111412003 LED显示屏测试方法 计算机信息系统安全保护等级划分准则GB17859-1999 电力子操作工作站机房设计规范GB50174-93 国际串行通讯标准EIARS-232-C 工业操作工作站系统安装环境条件ZBN18-001 电磁兼容GB/T17626 远动设备及系统工作条件环境条件和电源GB/T15153-94 国家标准建筑物防雷设计规范GB50057-94 计算机信息系统防雷保安器GB173-1998 建筑电气设计技术规程JDJ16-83 民用建筑电气设计规范JGJ16-2

2、008 电气装置安装工程接地装置施工及验收规范GB50169-92 电子信息系统机房设计规范GB50174-2008 低压配电设计规范GB50054-95 工业企业照明设计规范GB50034-95二、显示屏排布本方案显示屏采用型号vvm3产品，完全以现场需求为依据的合理化设计理念，保证屏表面平整均匀，不出现缝隙。整屏横向分辨率超出常规屏幕，播放画面可以分多窗口，多形式显示高分辨率视频图像，具有近距离观看的高清晰显示性能。显示屏建筑正立面图*:1.lrj4t*A*4M.2 .*JF*t*-4IHtMMM*jrxw.8. t*JFXAW4*9Bftf1Uf. O*Wm1t*ax.9. 1木耳阿UA

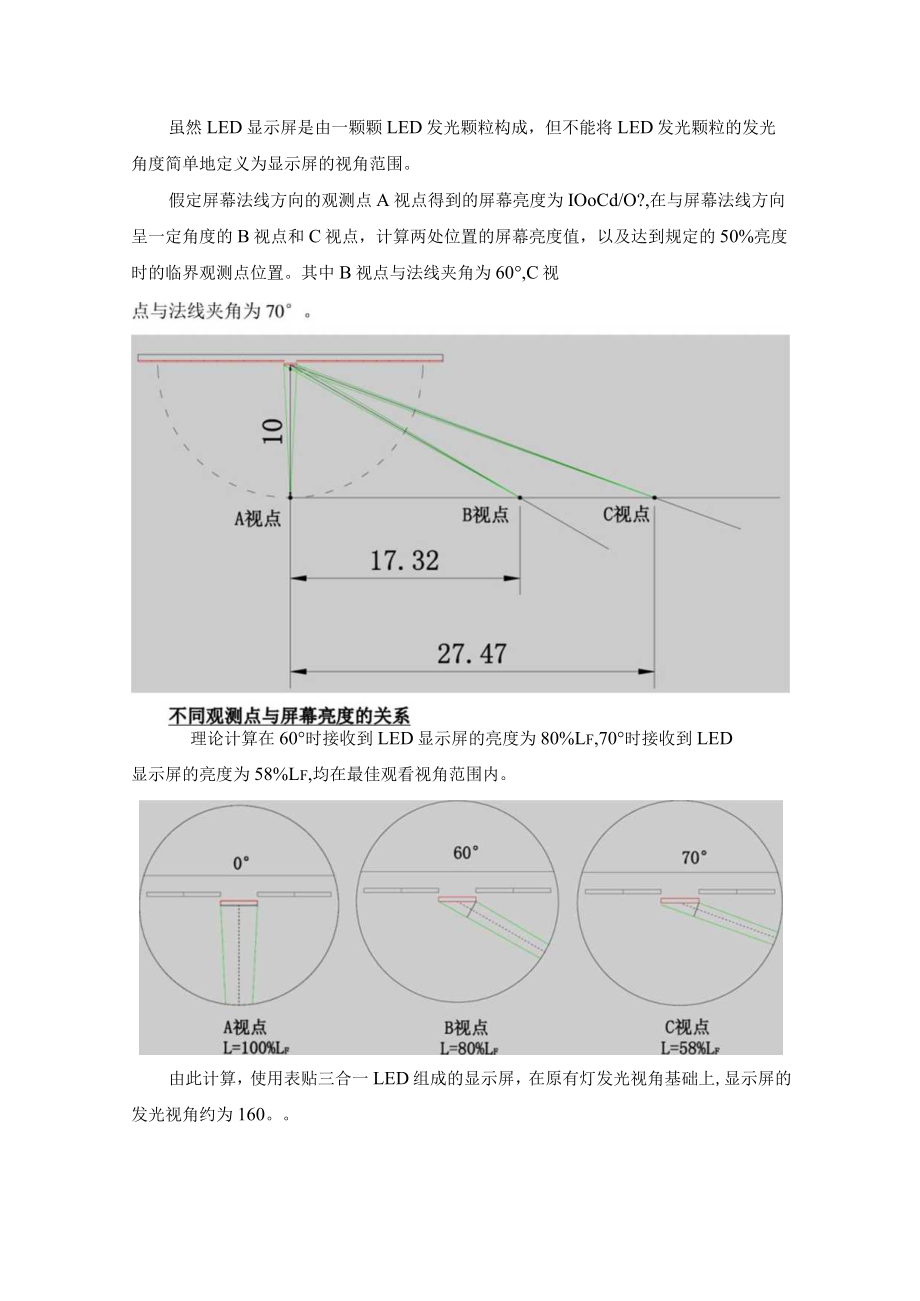

3、根可学工学彳膏*寿承M姑内.显示屏安装示意图三、可行性分析1屏幕视角分析原理通过对LED屏幕的视角分析，可以判定LED屏幕设计的适用性和性价比,分析过程实际上是对屏幕能够覆盖的范围的定性衡量,从水平与垂直方向的LED发光角度进行计算，得出观众能够收看到屏幕的最佳范围。实际屏幕发光范围是在屏幕垂直的发现方向内，成一定角度的锥形空间，这也是人们总能够从任意角度都能观看到屏幕上图像的一个证明。从方案设计角度出发，我们选择通常的方法，即垂直屏幕方向和水平方向，垂直方向用剖面图分析，水平方向用平面图分析。1.1 显示屏视角的定义假定显示屏法线方向的亮度为Lf,从显示屏中心法线左右两侧检测显示屏的亮度，当

4、左右两侧亮度值下降到Lf2时，两条观测线之间构成的夹角。S(S180o)称为显示屏水平方向的视角。从显示屏中心法线上下两侧检测显示屏的亮度，当上下两侧的亮度值下降到Lf/2时，两条观测线之间构成的夹角C(0CDVCPRO50MPEG2-LMPEG-2IBP、MPEG4以及无压缩视频格式等; 可显示数字、中文、英文、西班牙文、法文、德文、韩文、希腊文、俄文、日文等多种文字，中文字体字型可选择。 通过网络系统可以进入Internet网。支持视音频信号的采集功能； 定义视频区域中IPTV信号相应频道播出的时间、长度；视频文件（广告素材）的播出时间、长度、次数等；4网络监控以及远程控制功能 支持故障自动处理和人工处理； 重要参数监控,在控制中心监看软件运行情况、处理器温度等状态参数； 可以对终端设备进行硬件和软件的开启和关闭远程操作； 完善的地图式终端搜索，能更加快捷的对终端进行定位和查询；
