《铬铁》国家标准.docx

《《铬铁》国家标准.docx》由会员分享，可在线阅读，更多相关《《铬铁》国家标准.docx（14页珍藏版）》请在第壹文秘上搜索。

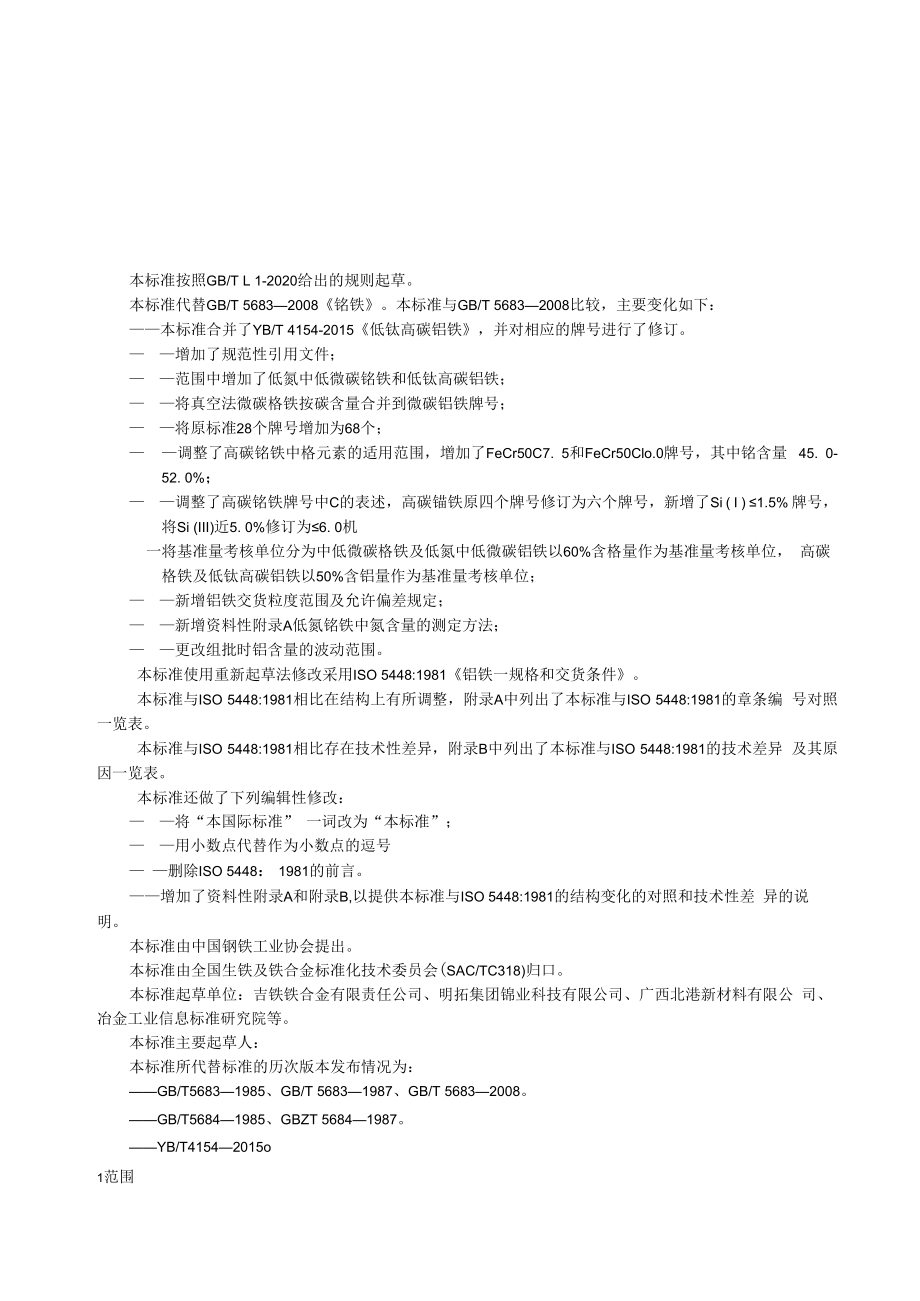

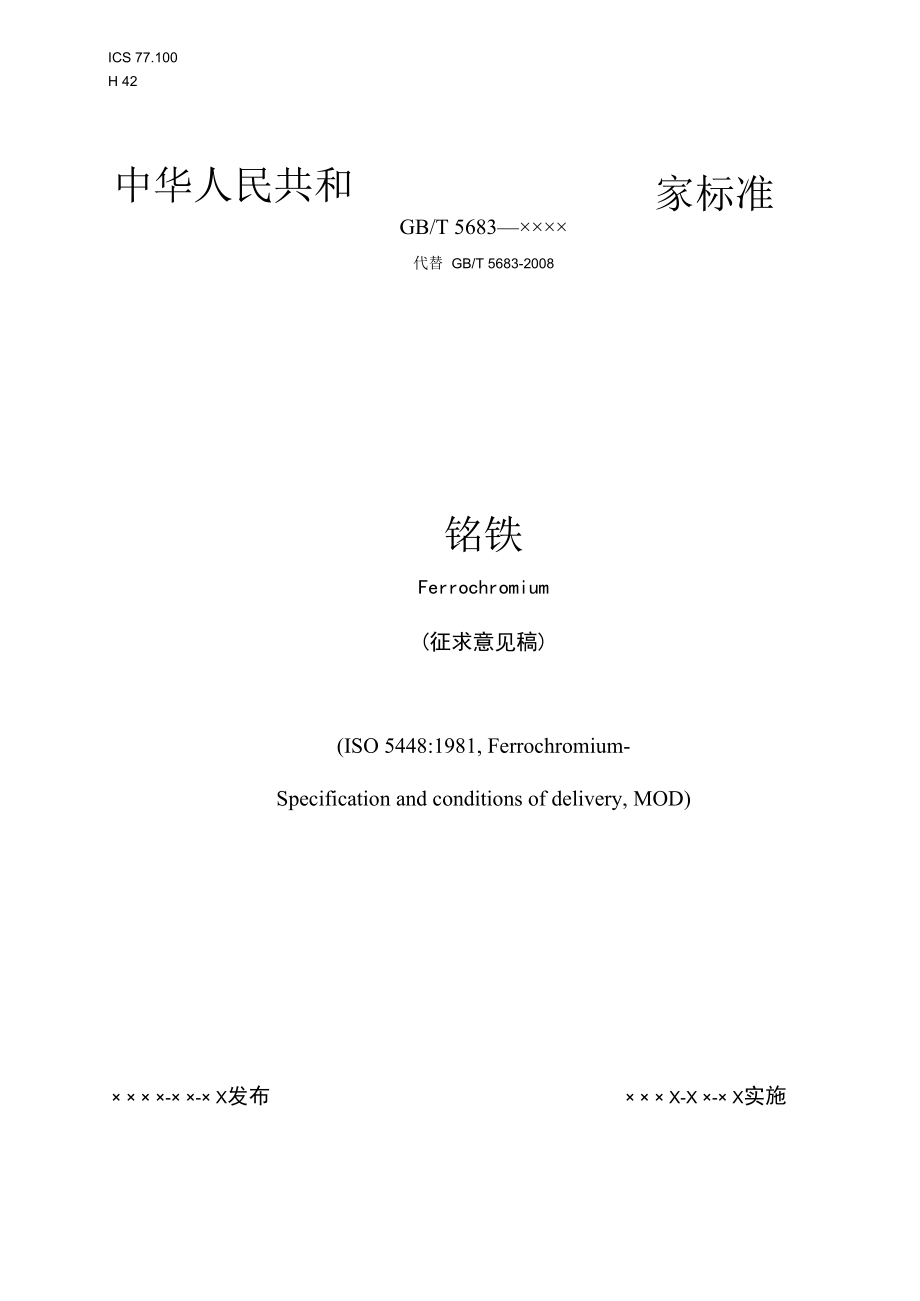

1、ICS 77.100H 42中华人民共和家标准GB/T 5683代替 GB/T 5683-2008铭铁Ferrochromium(征求意见稿)(ISO 5448:1981, Ferrochromium-Specification and conditions of delivery, MOD) - - X发布 X-X - X实施国家市场监督管理总局国家标准化管理委员会发布本标准按照GB/T L 1-2020给出的规则起草。本标准代替GB/T 56832008铭铁。本标准与GB/T 56832008比较，主要变化如下：本标准合并了YB/T 4154-2015低钛高碳铝铁，并对相应的牌号进行了修订

2、。 增加了规范性引用文件； 范围中增加了低氮中低微碳铭铁和低钛高碳铝铁； 将真空法微碳格铁按碳含量合并到微碳铝铁牌号； 将原标准28个牌号增加为68个； 调整了高碳铭铁中格元素的适用范围，增加了FeCr50C7. 5和FeCr50Clo.0牌号，其中铭含量 45. 0-52. 0%； 调整了高碳铭铁牌号中C的表述，高碳锚铁原四个牌号修订为六个牌号，新增了Si ( I ) 1.5% 牌号，将Si (III)近5. 0%修订为6. 0机一将基准量考核单位分为中低微碳格铁及低氮中低微碳铝铁以60%含格量作为基准量考核单位， 高碳格铁及低钛高碳铝铁以50%含铝量作为基准量考核单位； 新增铝铁交货粒度范

3、围及允许偏差规定； 新增资料性附录A低氮铭铁中氮含量的测定方法； 更改组批时铝含量的波动范围。本标准使用重新起草法修改采用ISO 5448:1981铝铁一规格和交货条件。本标准与ISO 5448:1981相比在结构上有所调整，附录A中列出了本标准与ISO 5448:1981的章条编 号对照一览表。本标准与ISO 5448:1981相比存在技术性差异，附录B中列出了本标准与ISO 5448:1981的技术差异 及其原因一览表。本标准还做了下列编辑性修改： 将“本国际标准” 一词改为“本标准”； 用小数点代替作为小数点的逗号 删除ISO 5448： 1981的前言。增加了资料性附录A和附录B,以提

4、供本标准与ISO 5448:1981的结构变化的对照和技术性差 异的说明。本标准由中国钢铁工业协会提出。本标准由全国生铁及铁合金标准化技术委员会(SAC/TC318)归口。本标准起草单位：吉铁铁合金有限责任公司、明拓集团锦业科技有限公司、广西北港新材料有限公 司、冶金工业信息标准研究院等。本标准主要起草人：本标准所代替标准的历次版本发布情况为：GB/T56831985、GB/T 56831987、GB/T 56832008。GB/T56841985、GBZT 56841987。YB/T41542015o1范围本文件规定了铭铁的技术要求、试验方法、检验规则以及包装、储运、标志和质量证明书。本文件

5、适用于炼钢或铸造作为合金加入剂的铭铁，其中包括微碳铭铁、低碳铭铁、中碳铭铁、高碳 辂铁、低氮微碳格铁、低氮低碳铭铁、低氮中碳铝铁、低钛高碳铭铁。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 3650铁合金验收、包装、储运、标志和质量证明书的一般规定GB/T 4010铁合金化学分析用试样的采取和制备GB/T 4699. 2格铁与硅格合金铭含量的测定过硫酸铉氧化滴

6、定法和电位滴定法GB/T 4699. 3格铁、硅络合金和氮化铭铁磷含量的测定祕磷铝蓝分光光度法和钳蓝分光光度 法GB/T 4699. 4铭铁、硅铭合金碳含量的测定红外线吸收法和重量法GB/T 4699. 6格铁、硅格合金 硫含量的测定 红外线吸收法和燃烧中和滴定法GB/T 5687. 2铭铁、硅络合金和氮化铭铁硅含量的测定高氯酸脱水重量法GB/T5687. 11铭铁钛含量的测定二安替比林甲烷分光光度法GB/T 13247铁合金产品粒度的取样和检测方法 3技术要求 3.1牌号和化学成分3. 1. 1倍铁按含碳量和微量元素不同，分为70个牌.号，其化学成分应符合表1、表2和表3的规定。表1铭铁牌号

7、和化学成分类 别牌号化学成分CrCSiPS范围IIIIIlIIIIIlIII不小于不大 于微 碳 珞 铁FeCr65C0. 0160. 070.00.0101.00. 0300. 025FcCr55C0. 0160.052.00.0101.52.00. 0300. 0400. 030FeCr65C0. 0260.0-70.00.0201.00.0300. 025FeCr55C0. 0260.052.00.0201.52.00.0300.0400. 030FeCr65C0. 0360. 070.00.0301.00. 0300. 025FeCr55C0. 0360.052.00.0301.52.

8、00.0300.0400. 030FeCr65C0. 0660.0-70.00. 060100. 0300. 025FeCr55C0. 0660.052.00. 060152.00. 0400. 0600. 030FeCr65C0. 1060. 070.00. 10100.0300. 025FeCr55C0. 1060.052.00. 10152.00. 0400. 0600. 030FeCr65C0.1560.0-70.00. 15100. 0300. 025FcCr55C0. 1560.052.00. 15152.00. 0400. 0600. 030低 碳 铭 铁FeCr65C0. 25

9、60.0-70.00. 25150. 0300. 025FeCr55C0. 2560.052.00. 25203.00. 0400.0600. 0300.050FeCr65C0. 5060. 070.00. 50150. 0300. 025FeCr55C0. 5060.052.00. 50203.00. 0400.0600. 0300.050中 碳 铭 铁FeCr65C1.060. 070.01.0150.0300. 025FeCr55C1.060.052.01.0253.00. 0400. 0600. 0300.050FeCr65C2. 060. 070.02.0150. 0300. 025

10、FeCr55C2.060.052.02.0253.00. 0400. 0600. 0300.050FeCr65C4.060.0-70.04.0150.0300. 025FeCr55C4. 060.052.04.0253.00. 0400. 0600. 0300.050高碳铭 铁FeCr67C7.560.0-72.07.5153.06.00. 0400. 0600. 0400.060FeCr55C7. 552.0-60.07.51.53.06.00. 0400. 0600. 0400.060FeCr50C7. 545. 052.07.51.53.06.00. 0400.0600. 0400.06

11、0FeCr67C10. 060.0-72.010.01.53.06.00. 0400.0600. 0400. 060FeCr55C10.052. 060.010.01.53.06.00.0400. 0600. 0400.060FeCr50C10. 045. 052.010.01.53.06.00. 0400. 0600. 0400.060表2低氮中低微碳铝铁牌号和化学成分类别牌号化学成分 （%）CrCSiPSN范围IIIIIIIIIIIIIII不小于不大 于低FeCr65C0. 03N0. 01560.0-0.031.00. 0300. 0250.015M 微 碳 辂 铁70.0FeC65C0

12、. 03N0. 03060.0-70.00. 031.00. 0300. 0250.030FeCr55C0. 03N0. 01560520. 031.52.00. 0300.0400. 0300.015FeCr55C0. 03N0. 03060520. 031.52.00. 0300. 0400. 0300.030FeCr65C0. 06N0. 01560.0-70.00. 061.00. 0300. 0250.015FeCr65C0. 06N0. 03060.0-70.00. 061.00. 0300. 0250. 030EeCr55C0. 06N0. 01560520. 061.52.00. 0400.0600. 0300.015EeCr55C0. 06N0. 03060520. 061.52.00.
