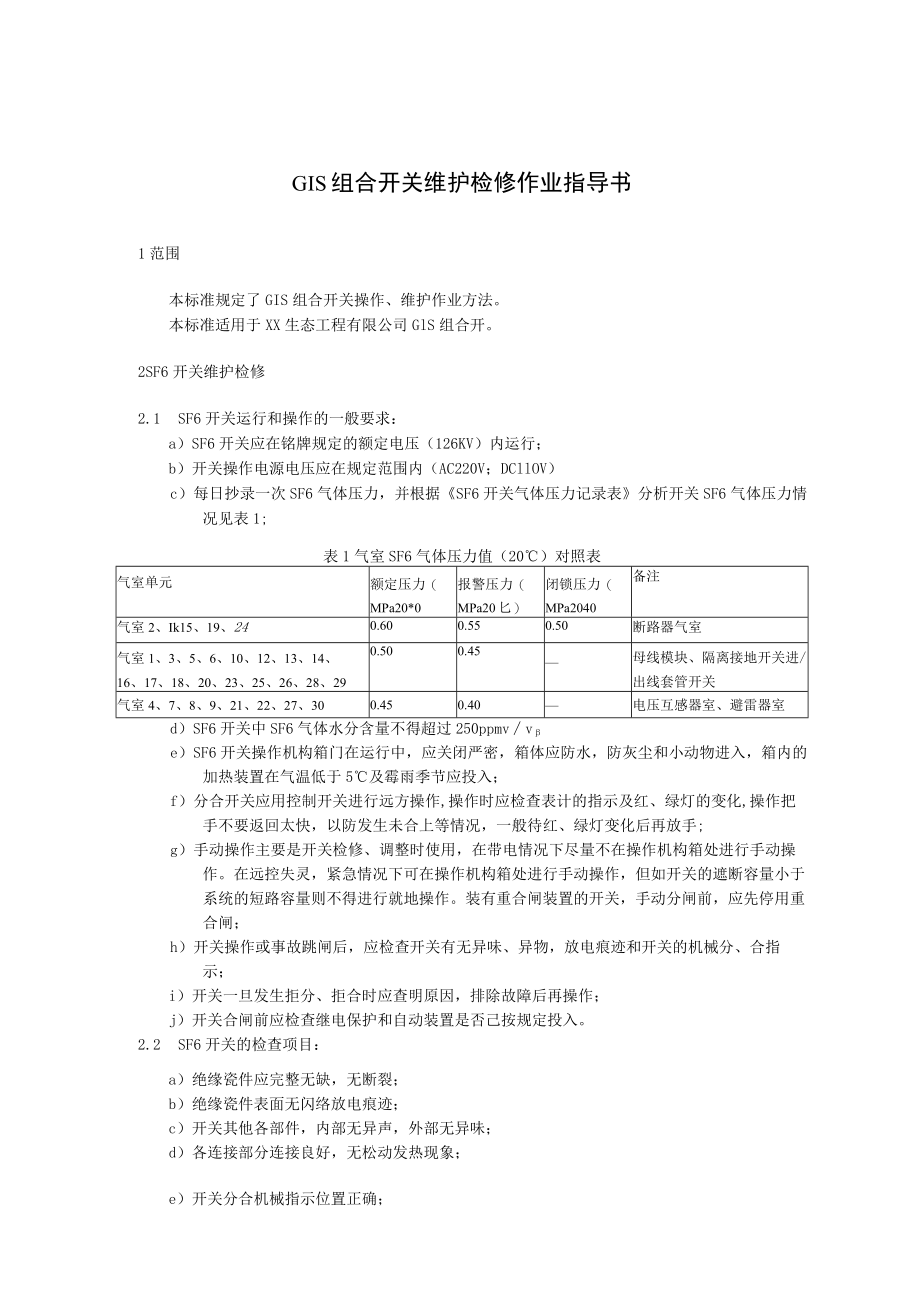

1、GIS组合开关维护检修作业指导书1范围本标准规定了GIS组合开关操作、维护作业方法。本标准适用于XX生态工程有限公司GlS组合开。2SF6开关维护检修2.1 SF6开关运行和操作的一般要求：a）SF6开关应在铭牌规定的额定电压（126KV）内运行；b）开关操作电源电压应在规定范围内（AC220V；DCllOV）c）每日抄录一次SF6气体压力，并根据SF6开关气体压力记录表分析开关SF6气体压力情况见表1;表1气室SF6气体压力值（20）对照表气室单元额定压力（MPa20*0报警压力（MPa20匕）闭锁压力（MPa2040备注气室2、Ik15、19、240.600.550.50断路器气室气室1、

2、3、5、6、10、12、13、14、16、17、18、20、23、25、26、28、290.500.45母线模块、隔离接地开关进/出线套管开关气室4、7、8、9、21、22、27、300.450.40电压互感器室、避雷器室d）SF6开关中SF6气体水分含量不得超过250ppmvve）SF6开关操作机构箱门在运行中，应关闭严密，箱体应防水，防灰尘和小动物进入，箱内的加热装置在气温低于5及霉雨季节应投入；f）分合开关应用控制开关进行远方操作,操作时应检查表计的指示及红、绿灯的变化,操作把手不要返回太快，以防发生未合上等情况，一般待红、绿灯变化后再放手;g）手动操作主要是开关检修、调整时使用，在带电

3、情况下尽量不在操作机构箱处进行手动操作。在远控失灵，紧急情况下可在操作机构箱处进行手动操作，但如开关的遮断容量小于系统的短路容量则不得进行就地操作。装有重合闸装置的开关，手动分闸前，应先停用重合闸；h）开关操作或事故跳闸后，应检查开关有无异味、异物，放电痕迹和开关的机械分、合指示；i）开关一旦发生拒分、拒合时应查明原因，排除故障后再操作；j）开关合闸前应检查继电保护和自动装置是否己按规定投入。2.2 SF6开关的检查项目：a）绝缘瓷件应完整无缺，无断裂；b）绝缘瓷件表面无闪络放电痕迹；c）开关其他各部件，内部无异声，外部无异味；d）各连接部分连接良好，无松动发热现象；e）开关分合机械指示位置正

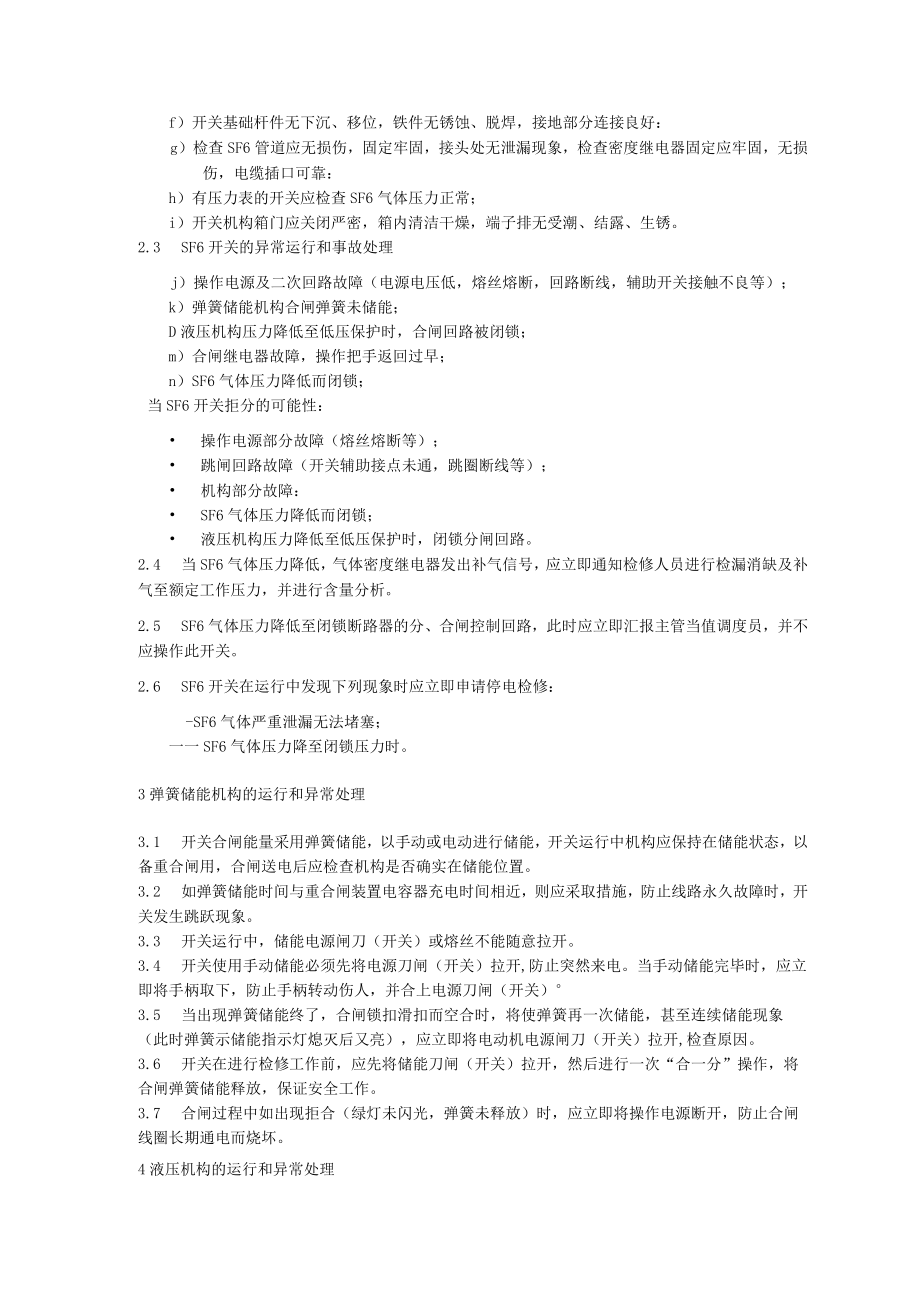

4、确；f）开关基础杆件无下沉、移位，铁件无锈蚀、脱焊，接地部分连接良好：g）检查SF6管道应无损伤，固定牢固，接头处无泄漏现象，检查密度继电器固定应牢固，无损伤，电缆插口可靠：h）有压力表的开关应检查SF6气体压力正常；i）开关机构箱门应关闭严密，箱内清洁干燥，端子排无受潮、结露、生锈。2.3 SF6开关的异常运行和事故处理j）操作电源及二次回路故障（电源电压低，熔丝熔断，回路断线，辅助开关接触不良等）；k）弹簧储能机构合闸弹簧未储能；D液压机构压力降低至低压保护时，合闸回路被闭锁；m）合闸继电器故障，操作把手返回过早；n）SF6气体压力降低而闭锁；当SF6开关拒分的可能性： 操作电源部分故障（

5、熔丝熔断等）； 跳闸回路故障（开关辅助接点未通，跳圈断线等）； 机构部分故障： SF6气体压力降低而闭锁； 液压机构压力降低至低压保护时，闭锁分闸回路。2.4 当SF6气体压力降低，气体密度继电器发出补气信号，应立即通知检修人员进行检漏消缺及补气至额定工作压力，并进行含量分析。2.5 SF6气体压力降低至闭锁断路器的分、合闸控制回路，此时应立即汇报主管当值调度员，并不应操作此开关。2.6 SF6开关在运行中发现下列现象时应立即申请停电检修：-SF6气体严重泄漏无法堵塞；一一SF6气体压力降至闭锁压力时。3弹簧储能机构的运行和异常处理3.1 开关合闸能量采用弹簧储能，以手动或电动进行储能，开关运

6、行中机构应保持在储能状态，以备重合闸用，合闸送电后应检查机构是否确实在储能位置。3.2 如弹簧储能时间与重合闸装置电容器充电时间相近，则应采取措施，防止线路永久故障时，开关发生跳跃现象。3.3 开关运行中，储能电源闸刀（开关）或熔丝不能随意拉开。3.4 开关使用手动储能必须先将电源刀闸（开关）拉开,防止突然来电。当手动储能完毕时，应立即将手柄取下，防止手柄转动伤人，并合上电源刀闸（开关）3.5 当出现弹簧储能终了，合闸锁扣滑扣而空合时，将使弹簧再一次储能，甚至连续储能现象（此时弹簧示储能指示灯熄灭后又亮），应立即将电动机电源闸刀（开关）拉开,检查原因。3.6 开关在进行检修工作前，应先将储能刀

7、闸（开关）拉开，然后进行一次“合一分”操作，将合闸弹簧储能释放，保证安全工作。3.7 合闸过程中如出现拒合（绿灯未闪光，弹簧未释放）时，应立即将操作电源断开，防止合闸线圈长期通电而烧坏。4液压机构的运行和异常处理4.1对开关液压机构进行外观检查，有无异常情况并定期（三个月检查一次）检查液压油油箱油位；液压压力应保持正常。4.2应经常监视液压机构油泵的起动次数，油泵在24小时内启动不应超过两次。若油泵频繁起动或打压时间过长,应查出漏油部位进行排除,严重漏油应停电处理,不能停电处理的，须先采取机械防慢分措。4.3运行中液压机构合闸或分闸闭锁信号发出，要立即检查机构箱内贮压筒活塞杆的位置及油压表指示

8、值，并立即汇报当值调度员，说明开关此时处在非自动状态，已不能进行正常操作，应停电进行处理。当电压下降至禁合表压时，合闸回路闭锁信号指示灯亮；若开关不能停电处理，应采取机械防慢分措施：一若活塞杆在低位置，则检查是否漏油，油泵启动回路是否正常，油泵启动，压力不上升，应找出漏油的地方进行排除或油泵本身是否故障，油泵内有否残余气体以及过滤器是否因脏物堵塞；一若活塞杆在高位置，而油压表指示值降低则说明是贮压筒漏气，于压力降低。4.4运行中液压机构发出压力异常信号，应立即检查处理。发现电接点压力表高，接点长期接通，说明压力过高，可能液压油渗入贮压筒氮气中或油泵控制失灵，可先打开高压放油阀，降低液压至低压保

9、护时，再检查微动开关及油泵起动回路是否有故障并予清除，若压力降至零时，应先对开关采取机械防慢分措施，断开油泵电源后再进行检查处理。未采取防慢分措施前，不允许人为启动油泵打压。4.5运行中不应慢合或慢分操作。5电磁机构的运行和异常处理机构故障原因：一合闸接触器或辅助开关拉杆不合适，及接点合不上，应维修；一掉闸机构未恢复，进行复位处理；一合闸铁芯发涩卡死、脱扣线圈活动芯子卡，对卡涩部位进行处理或更换。6附件附件：SF6开关气体压力记录表附件:SF6开关气体压力记录表气室123456789101112压力(MPa20,0气室131415161718192021222324压力(MPa20,0气室252627282930313233343536压力(MPa20*0异常情况：巡检时间：年月日时分巡检人：备注：
