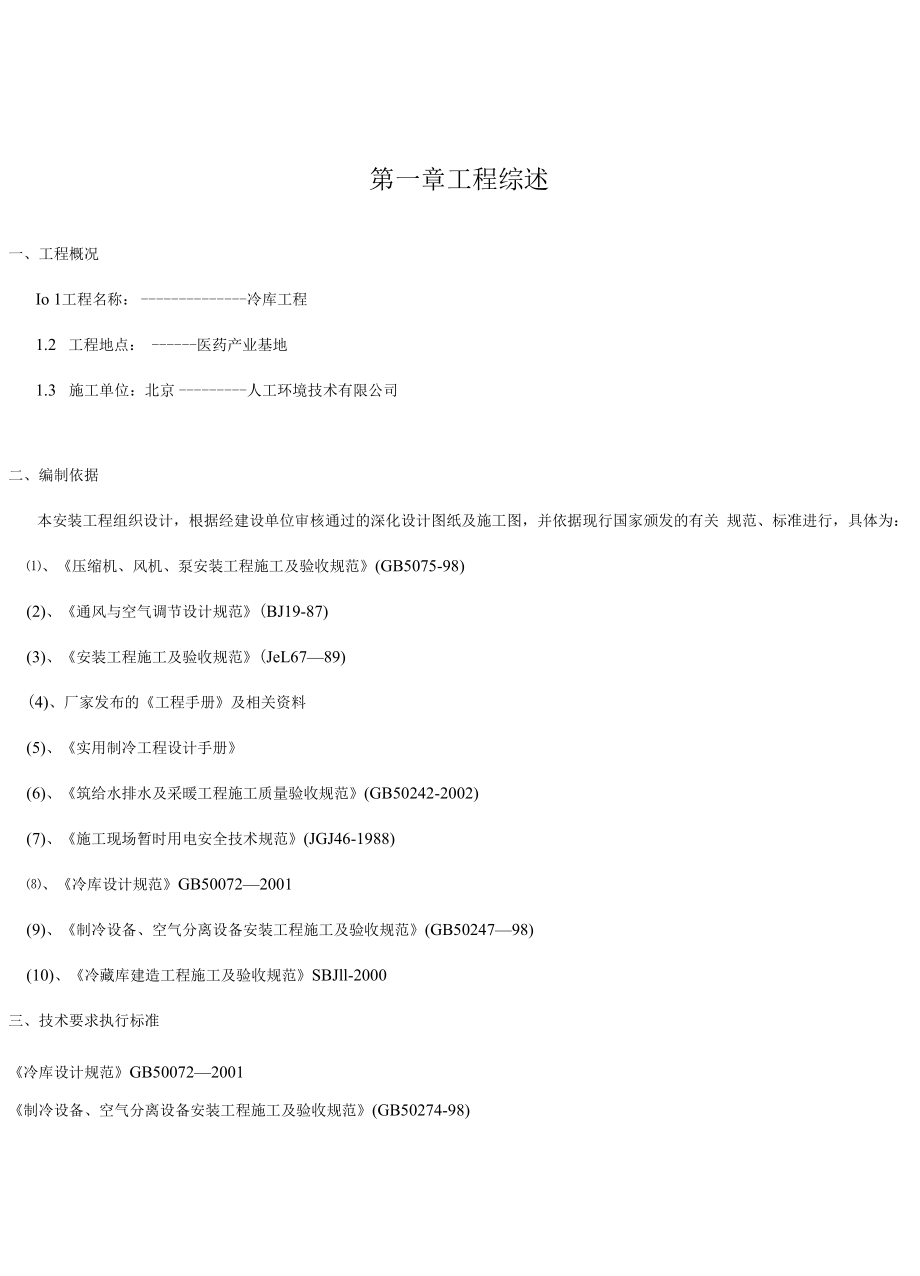

1、第一章工程综述一、工程概况Io 1工程名称：冷库工程1.2 工程地点：医药产业基地1.3 施工单位：北京人工环境技术有限公司二、编制依据本安装工程组织设计，根据经建设单位审核通过的深化设计图纸及施工图，并依据现行国家颁发的有关 规范、标准进行，具体为：、压缩机、风机、泵安装工程施工及验收规范(GB5075-98)(2)、通风与空气调节设计规范(BJ19-87)(3)、安装工程施工及验收规范(JeL6789)(4)、厂家发布的工程手册及相关资料(5)、实用制冷工程设计手册(6)、筑给水排水及采暖工程施工质量验收规范(GB50242-2002)(7)、施工现场暂时用电安全技术规范(JGJ46-19

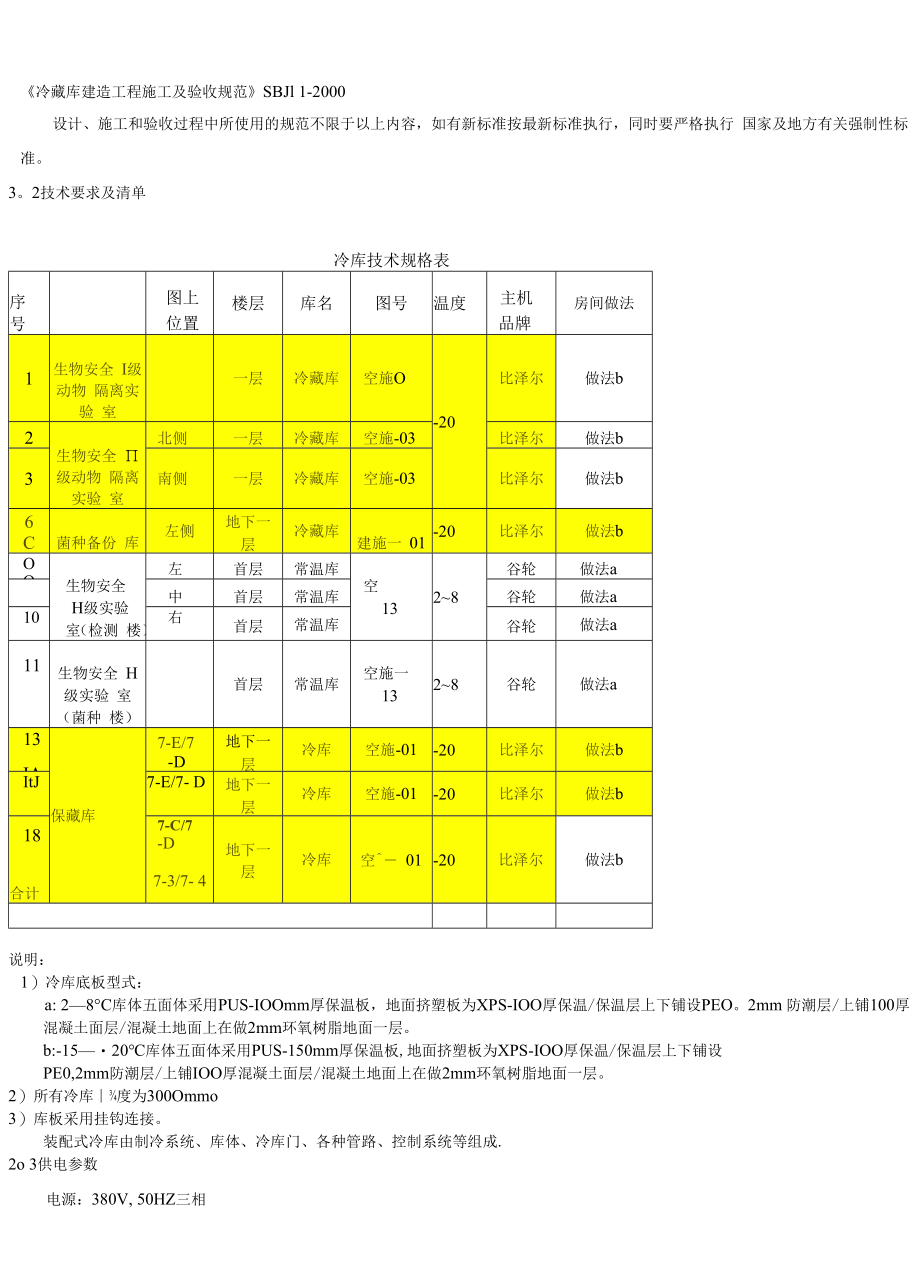

2、88)、冷库设计规范GB500722001(9)、制冷设备、空气分离设备安装工程施工及验收规范(GB5024798)(10)、冷藏库建造工程施工及验收规范SBJll-2000三、技术要求执行标准冷库设计规范GB500722001制冷设备、空气分离设备安装工程施工及验收规范(GB50274-98)冷藏库建造工程施工及验收规范SBJl 1-2000设计、施工和验收过程中所使用的规范不限于以上内容，如有新标准按最新标准执行，同时要严格执行 国家及地方有关强制性标准。3。2技术要求及清单冷库技术规格表序 号图上 位置楼层库名图号温度主机 品牌房间做法1生物安全 I级动物 隔离实验 室一层冷藏库空施O-

3、20比泽尔做法b2生物安全 级动物 隔离实验 室北侧一层冷藏库空施-03比泽尔做法b3南侧一层冷藏库空施-03比泽尔做法b6C菌种备份 库左侧地下一 层冷藏库建施一 01-20比泽尔做法bOO生物安全H级实验 室（检测 楼）左首层常温库空1328谷轮做法a中首层常温库谷轮做法a10右首层常温库谷轮做法a11生物安全 H级实验 室（菌种 楼）首层常温库空施一1328谷轮做法a13IA保藏库7-E/7-D地下一 层冷库空施-01-20比泽尔做法bItJ7-E/7- D地下一 层冷库空施-01-20比泽尔做法b18合计7-C/7-D7-3/7- 4地下一 层冷库空 01-20比泽尔做法b说明：1）冷

4、库底板型式：a: 28C库体五面体采用PUS-IOOmm厚保温板，地面挤塑板为XPS-IOO厚保温/保温层上下铺设PEO。2mm 防潮层/上铺100厚混凝土面层/混凝土地面上在做2mm环氧树脂地面一层。b:-1520库体五面体采用PUS-150mm厚保温板,地面挤塑板为XPS-IOO厚保温/保温层上下铺设PE0,2mm防潮层/上铺IOO厚混凝土面层/混凝土地面上在做2mm环氧树脂地面一层。2）所有冷库度为300Ommo3）库板采用挂钩连接。装配式冷库由制冷系统、库体、冷库门、各种管路、控制系统等组成.2o 3供电参数电源：380V, 50HZ三相或者220V,50HZ单相电压及频率变化：电压变

5、化10%频率变化+5%2.4制冷系统2.4.1 技术说明1）冷凝方式：风冷式；2）融霜方式：电热融霜；自动定时融霜；3）冷风机安装在库门的上方、对面或者侧面；4）压缩机组位于屋顶、室外，集中和分散放置相结合；5）制冷压缩机的起动、停机均能自动进行。所有制冷压缩机均有自动保护装置，电动机断相保护装 置及故障报警装置.6）控制系统应是独立自动控制系统,并在就地设手动开关，便于维护、检修.7）除霜系统为独立自动控制系统。8）所有压力容器均应有安全泄压保护装置，所有安全系统应符合标准；9）各制冷压缩机组应分别独立控制；10）冷风机采用铜管铝片为亲水铝箔,轻型高效，铜管采用有肋片的高效管；11）冷风机喷

6、塑钢板外装、小型、轻量；12）融霜排水管带电加热器，融霜的冷凝水排入库外的排水系统。低温库中排水管道有电加热防冻措施。2。4.2制冷系统的安装1）制冷系统、辅助系统、冷却系统等各管路、压力表、阀门等均完好无损,安装罗列整齐、坚固、密 封可靠无泄漏。有保温要求的部位,均有隔热保温措施,保温层厚度必须保证表面无结露现象。考虑 安装检修所需的空间尺寸。2）制冷系统的管路安装符合标准、规范要求，认真清理排污、压力试验,抽真空、干燥处理及事后 更换干燥剂均严格遵守规范。3）制冷系统的设备安装、调试严格遵守中国国家标准制冷设备、空气分离设备安装工程施工及验收 规范（GB50274-98）或者与此标准相当的

7、标准.4）制冷管液管、吸入管管线应为铜管，焊接时有干氮保护.5）制冷管全长使用同厚度的保温材料保温，导热系数为30。034wmC,抗水汽渗透mu23500,保温 材料的厚度不小于15mm,保温层外面用防水保护带密切包扎两道。6）每套冷风机的各管路、配件、阀门等的安装均完好无损、牢靠并罗列整齐;连接处密封、无泄漏。 各类阀门保证即无外漏也无内漏、运行可靠。保温部位，有隔热保温措施，2o 5库体2o 5o 1高温库采用Ioomm厚硬质聚氨酯泡沫材料，低温库采用150mm厚硬质聚氨酯泡沫材料。均采用平 板。1）储方式：堆存2）搬运方式：人工或者叉车搬运。3）门为手动平开门：门洞口净尺寸为85Omm（

8、W）X200Omm（H）,（经现场实际测量门洞口尺寸为720mm（W）x2000mm（H）和 80Omm（W）X200Omm（H）两种。（详见图纸）4）冷库地面需做好地面平整0地面以下20Omm水泥平整。0地面已经做平的需高于地面+20Omm,载荷同为 1500Kgm205）冷库地面与门外地面无台阶,如果冷库地面比门外地面高做活动式斜坡装置，以利于小推车能顺利 进入冷库.6）冷库底板型式：a: 28C库体五面体采用PUS-IOOmm厚保温板，地面挤塑板为XPS-IOO厚保温/保温层上下铺设PEOo 2mm防潮层/上铺IOO厚混凝土面层/混凝土地面上在做23mm环氧树脂地面一层。b： 1520库

9、体五面体采用PUS-150mm厚保温板,地面挤塑板为XPS-IOO厚保温/保温层上下铺 设PE0-2mm防潮层/上铺100厚混凝土面层/混凝土地面上在做23mm环氧树脂地面一层。2.5 O 2隔热材料1）高低温库均采用防火硬质聚氨酯泡沫材料。2）硬质聚氨酯泡沫塑料其物理及机械性能的实际使用指标达到：导热系数：0o 022Kcalm.ho 密度：402kgm3抗压强度：2。5Kgcm2吸水率：0。2Kgm2尺寸稳定性0。5%2.5 o 3隔热板壁板1）内、外面板为乳白色采色（涂塑）钢板，钢板厚度20。5mm.2）钢板的涂层为PVC塑性涂层，表面亚光，不待压筋，无毒、无异味，具有耐腐蚀能力。2.5

10、.4隔热板的尺寸、形状创造允许差值长度尺寸偏差值V2mm宽度尺寸偏差值Vlmm对角线尺寸偏差值V3mm厚度尺寸偏差值 VI%平面度（任意方向）V2/10002o 5.5隔热板整体性能1）隔热板的面板与隔热材料的粘结强度2.0Kgcm2.2）隔热板的安装结合面无外露的硬质聚氨酯泡沫塑料.3）隔热板的板面平整光滑,无翘曲、划伤、磕碰、凹凸不平的缺陷。4）每块隔热板材料、钢板及隔热材料本身都是连续的整体材料，是直接在模具中的板面在压力下发泡 结合的制成品。5）在隔热板的内部采取增强性措施来提高机械强度，但不浮现降低隔热效果.6）隔热板墙板与顶板,墙板与地面,墙板垂直相交处均为圆弧形，便于清洁。2.5

11、o 6隔热板安装1）隔热板之间的接缝结构都采取可靠的密封结构（玻璃胶密封及建造胶）。2）墙板与地面结合处,采取插入地面的结构时，墙板的隔热材料与地坪中的隔热材料密切相接，有可 靠的密封防潮处理和防止冷桥的措施。.库体顶棚的吊装点与碎结构连接的吊点的结构采用隔热螺栓降低“冷桥”效应.a。与库板相连的吊点材料应采用导热系数较小的材料如尼龙-6,同时在库内表面也应采用尼龙 材料的罩帽将吊点予以遮盖。b.吊点的孔洞处全部采用聚氨酯现场发泡材料灌注予以密封处理。3）库板间的密封材料（密封胶等）在+45 60C内保持良好的密封性能.2o 5o 7冷库门1）低温库的冷库门框内埋设有电加热装置，防止门的密封条

12、被冻结,采用安全电压和电热保护装置（ 配备门可调安全电压36V变压器）。2）低温库的冷库门上均设空气幕以阻断冷热空气的对流.3）冷库门在库内可以开启,低温库设安全呼叫报警装置（库门装有安全逃生把手）.4）所有库门开闭灵便，轻便，门框及门的本身的密封接触平面光滑、平整,保证使密封胶条能够贴实门 框周边。5）冷库门应采用和该库库板相同规格的保温材料，低温库库门采用15Omm单面不锈钢聚氨酯整体发泡 平开门，高温库库门采用IOOmm单面不锈钢聚氨酯整体发泡平开门。2.5.8库体附件1）库内装设防潮、防撞的荧光照明灯.2）库内灯光照明度满足货物进出和取存的要求。3）凡有管线穿过库体隔热板所有孔洞均做防

13、潮密封和隔热保温处理，使表面光整。4）面积较大的库体（100m2）,库门前设有防撞杆等醒目标志物。5） 注明冷库的主要技术规格和创造安装日期。7）每一个冷库均采用西门子PLC可编程控制器,带权限密码管理系统,并可实现数据存储打印等功能。2。6库体电气系统1）电气系统设计选用的设备、元件都符合国家标准。2）制冷压缩机自动开机、停机。3）库温自动控制，自动融霜4）冷库所用各种金属导线全部选用铜芯导线。5）库内设置的电气开关，均装设于使用方便、安全的位置。6）制冷压缩机组装有高压、低压、压差、断水、过载电流、欠电压、过电压、断相等完善的自动保 护装置。7）各电气设备的控制参数可调的。8）三相交流机电

14、均应设断相保护器和断相报警器。9）每一个库门口和控制台设置库房实时温度显示，并可实现现场控制和参数调整.3、工作范围工程分界：冷库外墙内的全部内容（包括冷库门、防水、保温墙、冷媒管路、冷凝水管路、压缩 机、冷库配电箱、动力/照明线缆、灯具）；电气由冷库配电箱下口接至冷库内灯具、压缩机等用电器 具；冷库配电箱由我方供应及安装；冷库配电箱至总配电柜间管线由总包方负责实施。工作范围如下：1）提供全部设备及设备控制软、硬件。根据使用方的要求,进行系统设备控制及运行调试,直至满足 工程设计及使用方的使用需求。2） 系统设备的安装Ho制冷设备的安装b.制冷系统管道的安装C.冷库库体的安装do电气工程的安装3）设备的调试和试运转；4）提供设备维修保养措施和操作规程；5）安装过程中与其他供应商的协调和配合；6）施工过程中和完工后对人员的技术培训；7）提供使用方需要的配合或者实施的工程技术文件和图纸；4、进度目标开工日期以建设单位要求进场日期为准,完成日期以建设单位要求工期日期为准。5、安全目标确保无重大工伤事故;杜绝死亡事故；轻伤频率控制在6以内.6、文明施工目标保证施工现场干净整洁，采取有效的措施保证清运
