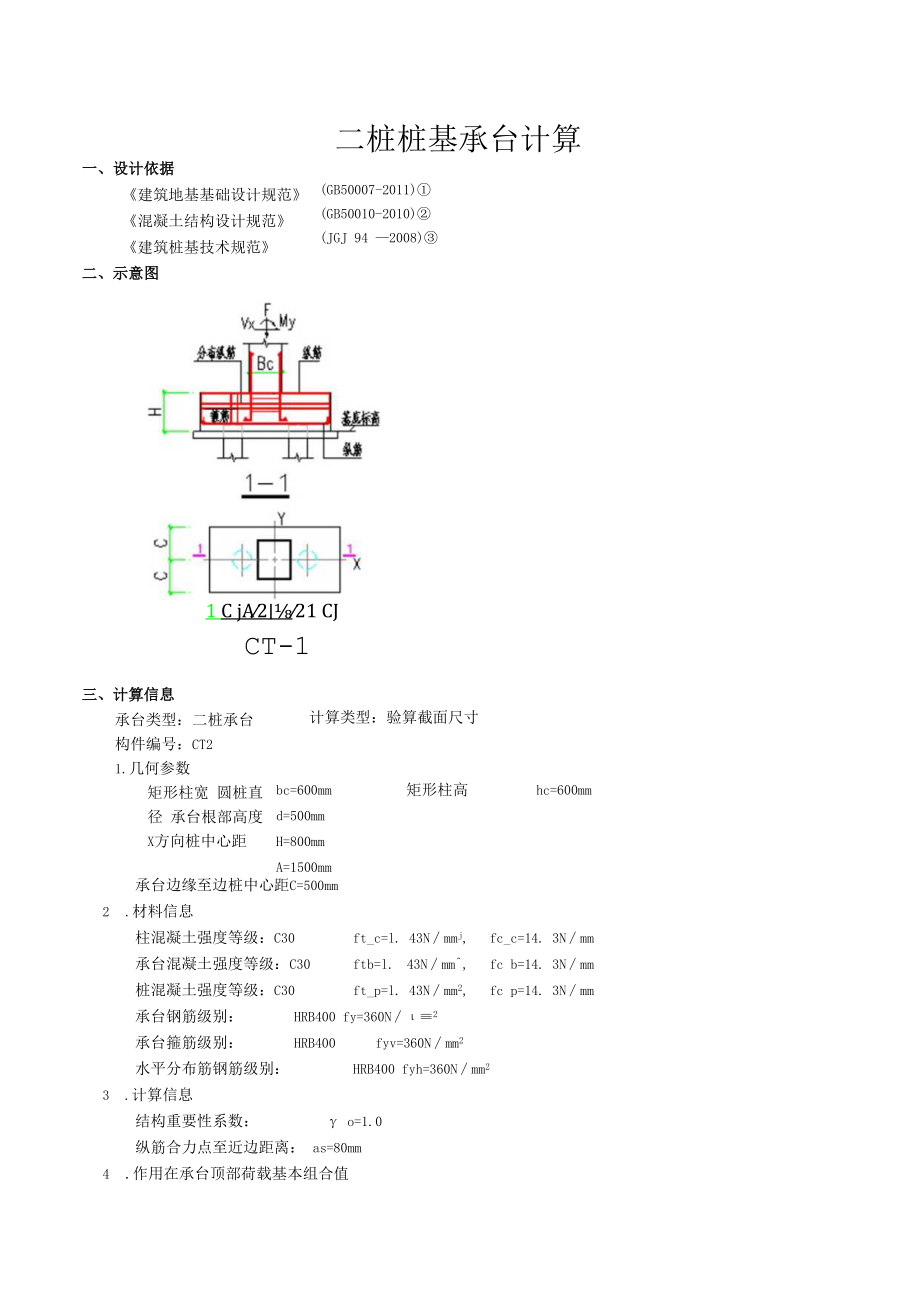

1、二桩桩基承台计算(GB50007-2011) (GB50010-2010) (JGJ 94 2008)一、设计依据建筑地基基础设计规范混凝土结构设计规范建筑桩基技术规范二、示意图1 C jA221 CJCT-1三、计算信息承台类型：二桩承台 构件编号：CT21.几何参数矩形柱宽 圆桩直径 承台根部高度X方向桩中心距计算类型：验算截面尺寸bc=600mmd=500mmH=800mmA=1500mm矩形柱高hc=600mm承台边缘至边桩中心距C=500mm2 .材料信息柱混凝土强度等级：C30ft_c=l.43Nmmj,fc_c=14. 3Nmm承台混凝土强度等级：C30ftb=l.43Nmm,f

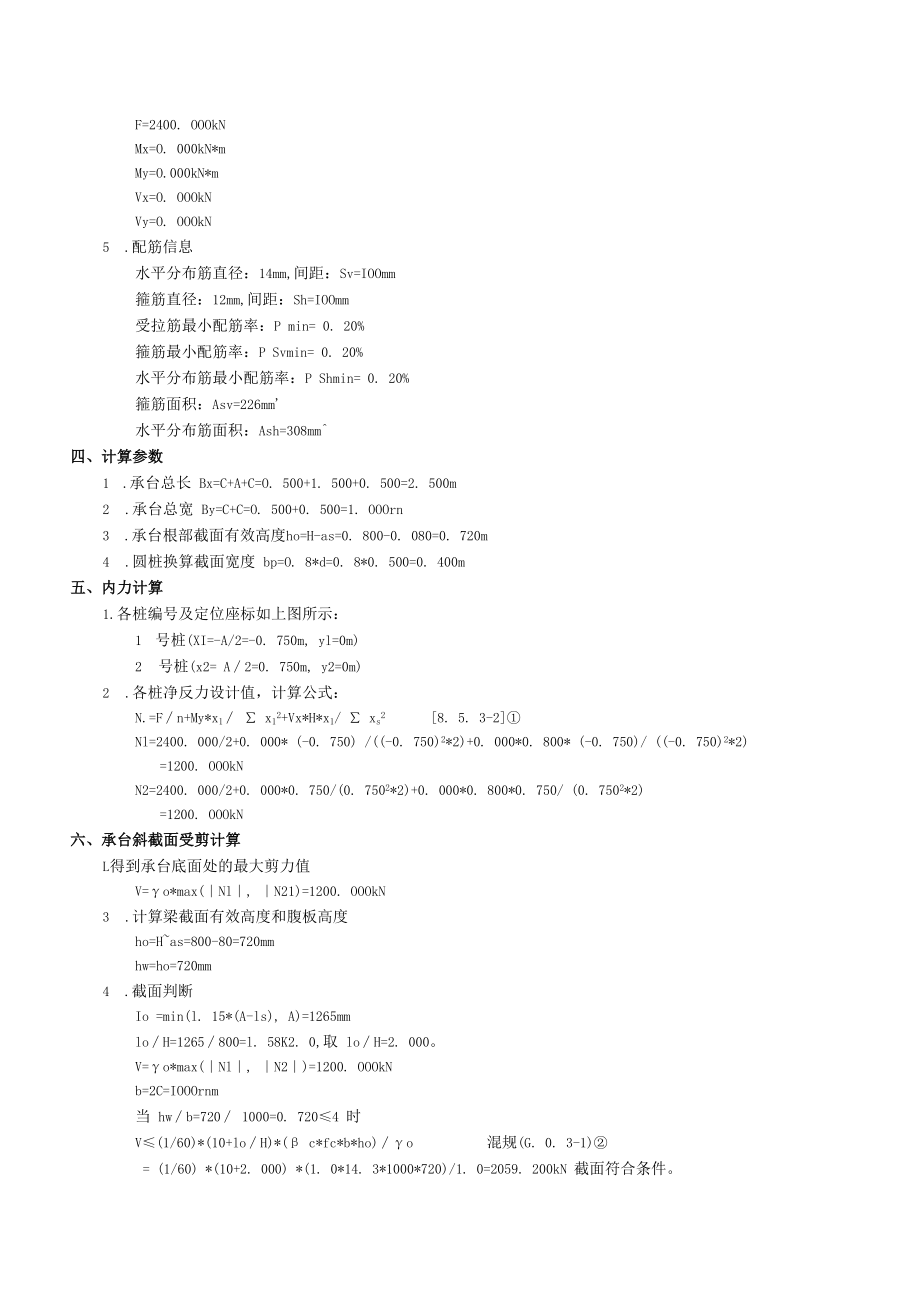

2、c b=14. 3Nmm桩混凝土强度等级：C30ft_p=l.43Nmm2,fc p=14. 3Nmm承台钢筋级别：HRB400 fy=360N2承台箍筋级别：HRB400fyv=360Nmm2水平分布筋钢筋级别：HRB400 fyh=360Nmm23 .计算信息结构重要性系数： o=1.0纵筋合力点至近边距离： as=80mm4 .作用在承台顶部荷载基本组合值F=2400. OOOkNMx=O. 000kN*mMy=O.000kN*mVx=O. OOOkNVy=O. OOOkN5 .配筋信息水平分布筋直径：14mm,间距：Sv=IOOmm箍筋直径：12mm,间距：Sh=IOOmm受拉筋最小配

3、筋率：P min= 0. 20%箍筋最小配筋率：P Svmin= 0. 20%水平分布筋最小配筋率：P Shmin= 0. 20%箍筋面积：Asv=226mm水平分布筋面积：Ash=308mm四、计算参数1 .承台总长 Bx=C+A+C=O. 500+1. 500+0. 500=2. 500m2 .承台总宽 By=C+C=O. 500+0. 500=1. OOOrn3 .承台根部截面有效高度ho=H-as=0. 800-0. 080=0. 720m4 .圆桩换算截面宽度 bp=O. 8*d=0. 8*0. 500=0. 400m五、内力计算1.各桩编号及定位座标如上图所示：1 号桩(XI=-A

4、/2=-0. 750m, yl=0m)2 号桩(x2= A2=0. 750m, y2=0m)2 .各桩净反力设计值，计算公式：N.=Fn+My*x1 x12+Vx*H*x1/ xs28. 5. 3-2Nl=2400. 000/2+0. 000* (-0. 750) /(-0. 750)2*2)+0. 000*0. 800* (-0. 750)/ (-0. 750)2*2)=1200. OOOkNN2=2400. 000/2+0. 000*0. 750/(0. 7502*2)+0. 000*0. 800*0. 750/ (0. 7502*2)=1200. OOOkN六、承台斜截面受剪计算L得到承

5、台底面处的最大剪力值V=o*max(Nl, N21)=1200. OOOkN3 .计算梁截面有效高度和腹板高度ho=Has=800-80=720mmhw=ho=720mm4 .截面判断Io =min(l. 15*(A-ls), A)=1265mmloH=1265800=l. 58K2. 0,取 loH=2. 000。V=o*max(Nl, N2)=1200. OOOkNb=2C=IOOOrnm当 hwb=720 1000=0. 7204 时V(1/60)*(10+loH)*( c*fc*b*ho)o混规(G. 0. 3-1)= (1/60) *(10+2. 000) *(1. 0*14. 3*

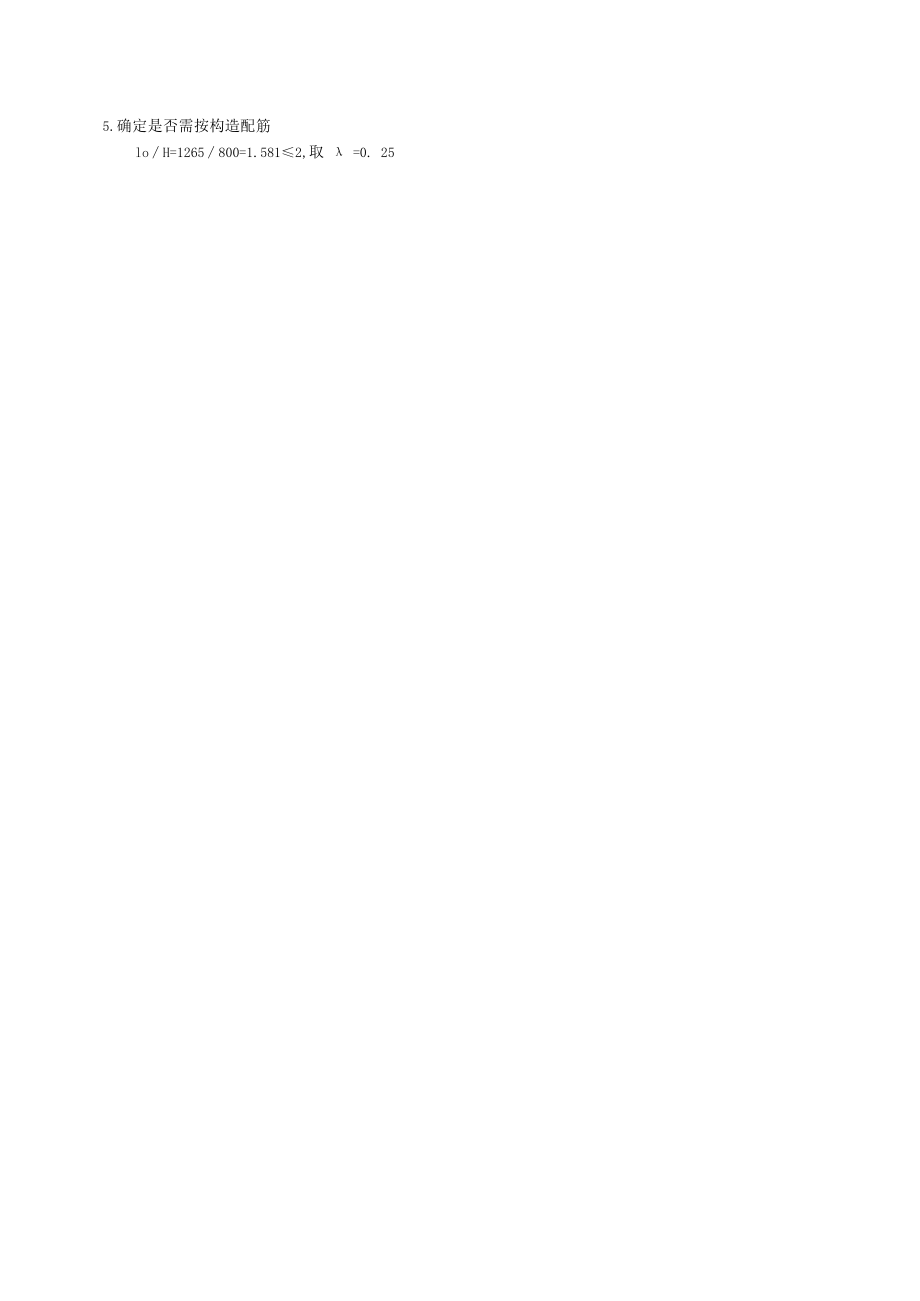

6、1000*720)/1. 0=2059. 200kN 截面符合条件。5.确定是否需按构造配筋loH=1265800=1.5812,取 =0. 25按照输入钢筋面积计算受剪承载力:V (1.75/ ( +1)*ft_b*b*ho+(1/3)*(loH-2)*fyv*Asv*ho/sh+(1/6)*(5-loH)*(fyh*Ash*hosv)/ o 混规(G. 0. 3-2)= (1. 75/(0. 250+1)*1. 43*1000*720+(1/3)*(2. 000-2)*360*226*720/100+(1/6)*(5-2. 000)*(360*308* 720/100)/1.0=1840.

7、 447kN满足要求。验算最小配筋率：箍筋配筋率 P sv=Asv(b*sh)=226/(1000*100) =0. 23% 2 p svmin=0. 20% 箍筋满足最小配筋率水平分布筋配筋率 P sh=Ash (b*sv) =308/(1000*100) =0. 31% 2 P shmin=0. 20% 水平分布筋满足最小配筋率七、承台受弯计算1 .确定最大单桩竖向力Nmax=max(Nl, N2)=1200. OOOkN2 .确定底面最大弯矩M= o*Nmax*(0. 5*A-0. 5*bc)=1. 0*1200. 000*(0. 5*1. 500-0. 5*0. 600)=540. 0

8、00kN*m3 .计算内力臂长度(lo2H)3.1 计算截面受压区高度 d=0. 8+0. 04*loH=0. 8+0. 04*1265/800=0. 863混规(G. 0. 2-3)z= a d* (ho-0. 5*x)混规(G. 0. 2-2)a l*fc_b*b*x=fy*As;混规(6.2. 10-2)M=fy*As*z混规(G. 0. 2T)=fy*As* a d*(ho-0.5*x);=a l*fc*b*x*a d*(ho-0.5*x);令 A= a l*fc_b*b* a d=l. 00*14. 3*1000*0. 863=12344. 48mrnx= (A*ho + sqrt

9、(A2*ho2-2*A*M) )A= (12344. 48*720 sqrt (12344. 482*7202-2* 12344. 48*540. 000*106) )/12344. 48=63. 562mm受拉钢筋种类HRB400, b=0. 518受压区高度满足要求。混规(G. 0. 2-2)混规(G. 0.2-1)混规(G. 0. 12)x b*ho=0. 518*720. 000=372. 706mm 属于适筋情况, 因为 XVo. 2ho=0. 2*720=144mm,所以取 x=144mm3.2 计算内力臂长度z= a d*(ho-0. 5*x) =0. 863*(720-0. 5*144)=559. 39mm4 .计算纵向受拉钢筋As=M/(fy*z)*o=540. 000*l7(360*559. 39)*1. 0=2682mm25 .验算配筋率P =As/(b*h) =2682/(1000*800) =0. 34% 2 P min=0. 20%满足要求选择钢筋9 20,实配面积为2827mm2
