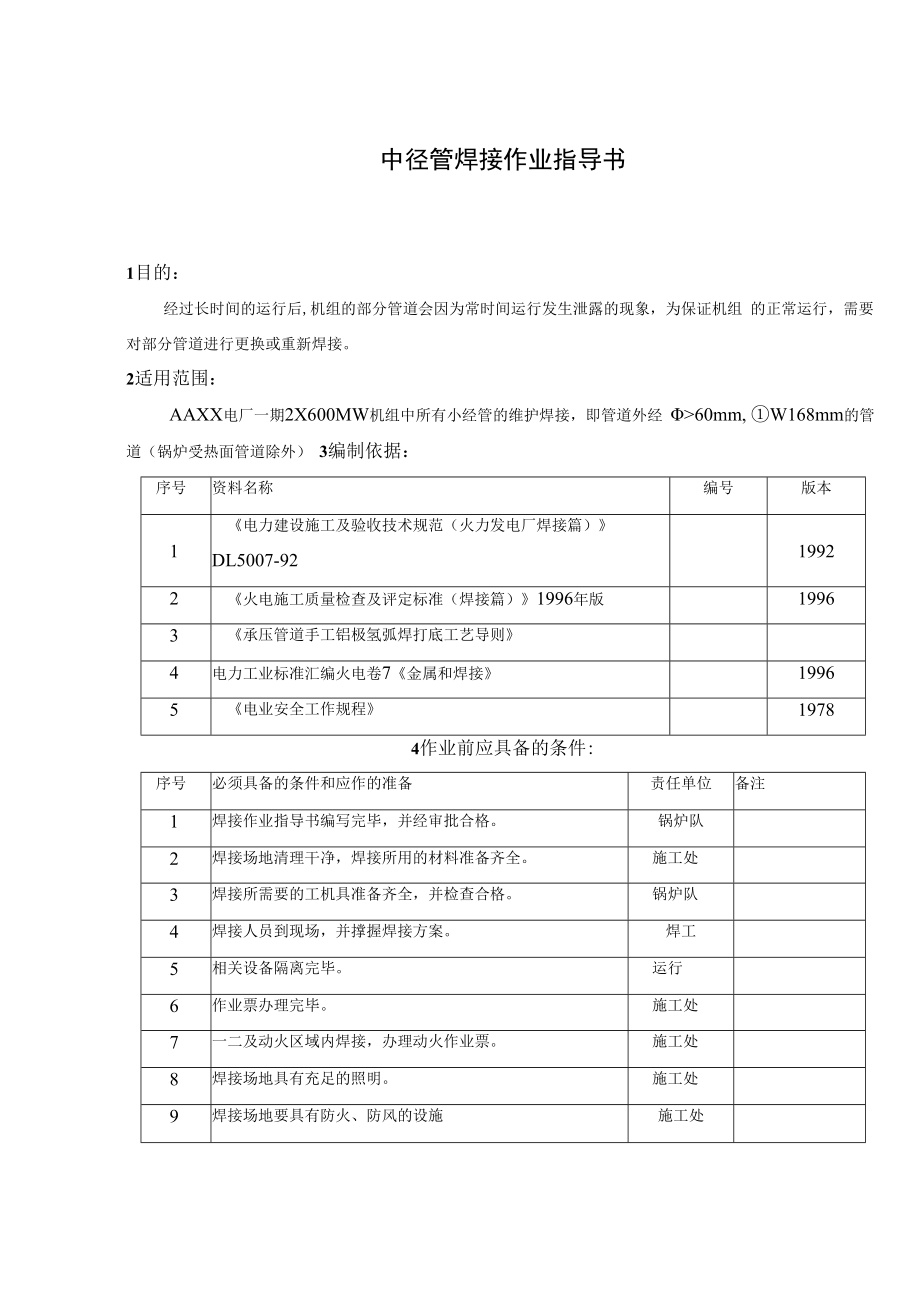

1、中径管焊接作业指导书1目的：经过长时间的运行后,机组的部分管道会因为常时间运行发生泄露的现象，为保证机组 的正常运行，需要对部分管道进行更换或重新焊接。2适用范围：AAXX电厂一期2X600MW机组中所有小经管的维护焊接，即管道外经 60mm, W168mm的管道（锅炉受热面管道除外） 3编制依据：序号资料名称编号版本1电力建设施工及验收技术规范（火力发电厂焊接篇）DL5007-9219922火电施工质量检查及评定标准（焊接篇）1996年版19963承压管道手工铝极氢弧焊打底工艺导则4电力工业标准汇编火电卷7金属和焊接19965电业安全工作规程19784作业前应具备的条件:序号必须具备的条件和

2、应作的准备责任单位备注1焊接作业指导书编写完毕，并经审批合格。锅炉队2焊接场地清理干净，焊接所用的材料准备齐全。施工处3焊接所需要的工机具准备齐全，并检查合格。锅炉队4焊接人员到现场，并撑握焊接方案。焊工5相关设备隔离完毕。运行6作业票办理完毕。施工处7一二及动火区域内焊接，办理动火作业票。施工处8焊接场地具有充足的照明。施工处9焊接场地要具有防火、防风的设施施工处5作业危险因素和环境因素辨识及对策表序号危险点和环境因素描述拟采用的风险控制技术 措施监督管 理措施实施负 责人确认签 证人场地和环境1、工作环境温度较高备用防暑降温用品。2、机组处于高压运行状 态，压力较高对高压阀门和管道处采 取

3、监护措施。必要时关 闭该系统或停机、停炉。3、高空作业搭设脚手架并经专业人员 验收合格后方可使用。H4、焊接飞溅在焊接的下方搭设平 台，铺放火毯。5、交叉作业如果需要交叉作业必须采 取隔离措施。H6、工作使用易燃、易暴 物品（清洗剂、氧气、 乙快、氨气）备用消防器材，采取隔离 措施二作业人员1、焊接前未办理工作西O作业前办理工作票。H2、在一二及动火区域内 未办理动火工作票在一二及动火区域内必 须办理动火工作票3、检修工作时不按工作 票执行。检修作业时按工作票要 求执行。S4进入施工现场未带安 全帽进入施工现场必修正确佩 带安全帽。S5、工作时未正确使用劳 保用品工作时必须正确佩带劳 保用品。

4、S6、高处作业未系安全-44巾。高空作业必须系安全带， 安全带要挂在牢固可靠 处。S7、高处作业未使用工具zJ O高处作业必须使用工具 带，将工具入在工具带内， 较大的工具应用绳索拴在 牢固的构件上。S8、酒后进入施工现场严禁工作人员酒后进入施工现场三使用工器具1、使用的工器具不符合 标准使用的工器具必须符合 标准。不符合标准的严 禁使用。2、工作时不正确使用工 器具工作时要正确使用工器 具。6作业人员要求及职责分工序号人员工种资格要求人数备注1工作负责人有组织协调能力和现场管理经验。12技术负责人熟悉整个焊接过程，具有一定的焊接经 验，并掌握与焊接设备及相关系统的原 理以及工作参数。13焊工

5、具有多年的焊接经验和电场工作经验， 工作态度认真，服从工作负责人和技术 负责人的领导。89起重工有5年以上起重经验,有起重工操作证。210架子工具有一年以上的现场施工经验，并有架 子工操作证。611机械操作工具有一定的起重知识，有相应机械操作证。27作业工器具及消耗材料序号工器具/材料名称规格/型号数量备注1电焊机ZX7型逆变焊机或ZX5型硅整流焊机，2台WEQQ-850/150A 型2套瓷嘴、卡头、鸨极（铮鸨极）与QQ-850/150A型氮弧焊把配套氨气带子20m室;气表191A-25L 型2块电焊把钳300A、500A各2把面罩手提2个电焊把线200m负气纯度在99. 5%以上2瓶8作业程

6、序、技术要求及质量控制点8. 1作业流程图：8.2作业程序、技术要求、质量控制点序号作业程序技术要求质量控制占八、1焊接前 准备了解设备的运行状况，掌握所焊设备的规格、材 质、工作压力、工作温度以及工作环境。一、焊丝、焊条的准备1、根据所焊母材的不同材质选用不同的焊条和 焊丝。焊丝焊条的选用见“焊接材料使用对照 表”。2、焊丝要打磨干净，表面不准有油污、锈迹。3、焊条要在300350下烘培2小时，对于药 皮脱落、铁芯生锈的焊条严禁使用。4、对不同型号、牌号和批号的合金焊丝、焊条 要进行光谱抽检，确认无误后方可使用。二、焊接设备的准备1、使用的电焊机外壳要可靠接地。2、不得私自接电焊机的一次线。

7、3、电焊机电流表、电压表准确无误.4、三、焊接所需要的工器具要准备齐全，并符合标 准。四、焊接所允许的最低环境温度1、 碳素钢：-202、 低合金、普通低合金钢：T（TC3、 中高合金钢：0五、工作票、动火票（在一二级动火区域内要办 理动火作业票）办理完毕。2焊接前 检查一、坡口检查1、将坡口及其内外边缘10T5mm范围的油、漆、 锈、垢和水分等污物清理干净。2、对口间隙：3-5mm,3、内壁的错口值W壁厚的1%且不大于Imm。填写 设备 运行 状况 表3焊前预 热一、焊前预热1、壁厚26mm的合金钢管子、管件需要进行焊 前预热。2、壁厚V6mm的低合金钢管子及壁厚 15mm 的碳素钢管在负温

8、下焊接亦应适当预热。3、异种钢焊接时，预热温度应按焊接性能较差或 合金成分较高的一侧选择。4正式施 焊一、打底焊1、打底采用氨弧焊打底的焊接方法，根据焊接 母材的不同，焊接时选用不同的焊丝。2、焊丝的选用见“焊接材料使用对照表二3、打底焊与正式施焊相同，为保持管道内清洁， 打底焊全部采用氮弧焊的焊接方法。5、打底结束后及时进行电焊的焊接，（根据壁厚 的不同可以选用全氮弧焊的焊接方法）当天点固 好的焊口必当天须完成，不得隔夜再焊。若被迫 中断，应采取后热处理，继续焊时，应进行检查， 确认无裂纹并进行预热处理后方可再焊。6、焊接母材材质为不锈钢的焊口时，要进行冲 量保护。一、电焊盖面的焊接1、多层

9、焊的接头相互错开10-15mm02、焊接层间温度为：150CeT2400C3、焊缝收头熔坑应填满，以免出现裂纹。4、从点焊开始到焊接结束（需要热处理的到热处理 结束后）的过程中管子严禁硝撬动。5清理自 检1、使用扁铲、尖铲、钢丝刷等专用工具将焊缝 周围的飞溅物清理干净。2、表面不允许有气孔、裂纹、弧坑、咬边、夹 渣等缺陷。3、焊缝余高0-2mm,焊缝宽窄差W2 mm,错口 外壁 WO. 16,弯折 W1/100.6焊后热 处理7金属检 验1、焊接完成并经自检合格后委托金属实验室进 行无损检验。根据工作参数的不同选择检验比 例。2、对合金焊缝进行100%光谱抽检3、有超标缺陷时可采取挖补返修,但

10、在同一位置 上挖补不超过三次,返修焊口重作热处理。8返回工作票办螺 证10、AAXX电厂1#机组设备检修质漫编号：Tktwh-Gl-OOI名称工作负责人检修部门修类别工曲肖耗检修时间年 月日时分至2003年 月 日时分检修前 存在问 题及检 修中发 现问题检修内容及缺陷处理情况i逾现且自检评价：签字：年 月 日专业队验收评价：签字：年 月 日工程设备部评价：签字：年 月 日说明：1、各专业队必须认真填写，甲方验收需工程设备部点检员或点检长评价并签字2、本表一式三分。AAXX电厂1#机组设备检修技术记录单编号：Tktwh-GL-OOI名称工作负责人工开始时间结束时间设备消缺主要内容：发现缺陷：处理结果及尚存问题：工器具检修人检修日期记录人记录日期
