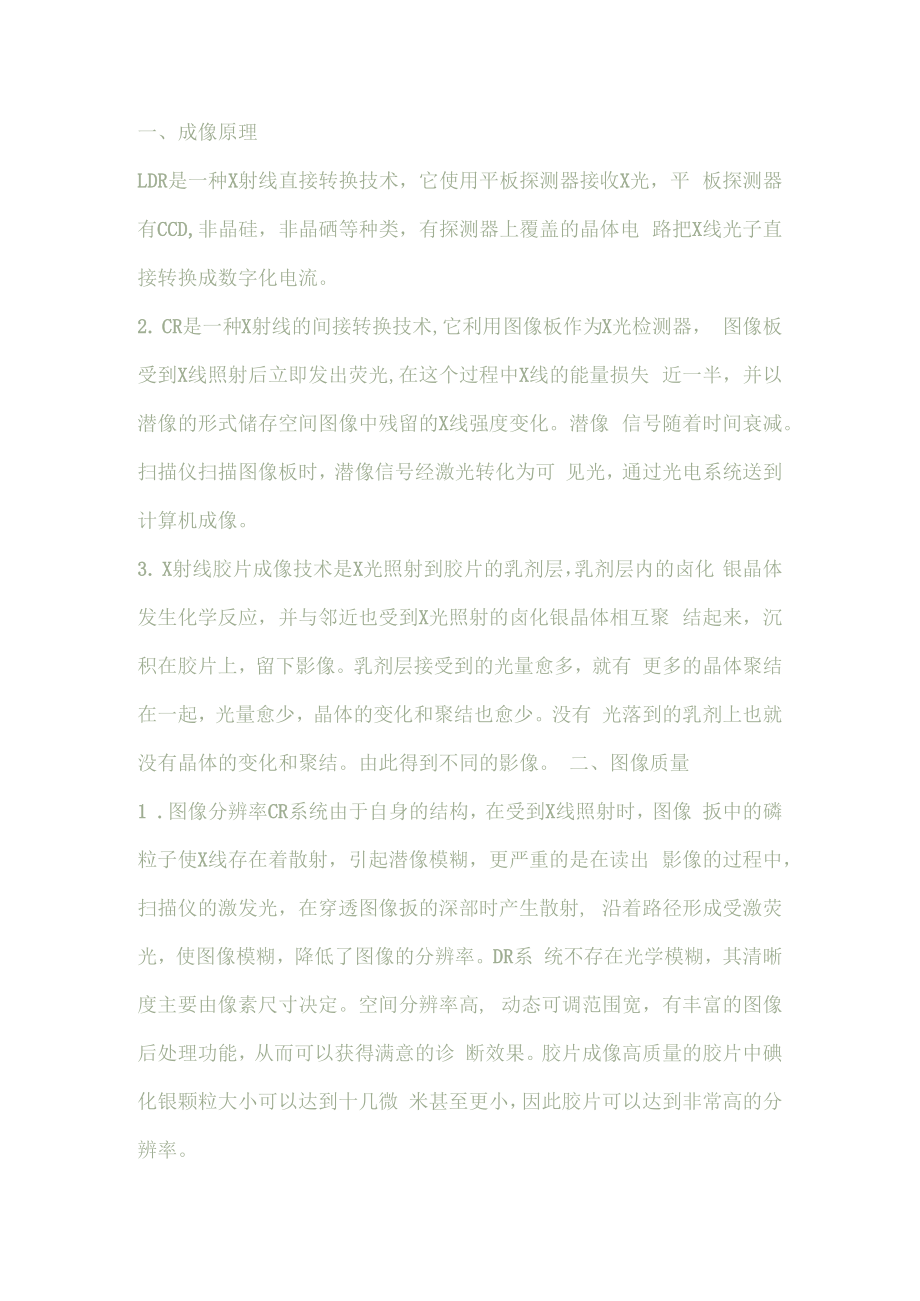

1、一、成像原理LDR是一种X射线直接转换技术，它使用平板探测器接收X光，平 板探测器有CCD,非晶硅，非晶硒等种类，有探测器上覆盖的晶体电 路把X线光子直接转换成数字化电流。2. CR是一种X射线的间接转换技术,它利用图像板作为X光检测器， 图像板受到X线照射后立即发出荧光,在这个过程中X线的能量损失 近一半，并以潜像的形式储存空间图像中残留的X线强度变化。潜像 信号随着时间衰减。扫描仪扫描图像板时，潜像信号经激光转化为可 见光，通过光电系统送到计算机成像。3. X射线胶片成像技术是X光照射到胶片的乳剂层，乳剂层内的卤化 银晶体发生化学反应，并与邻近也受到X光照射的卤化银晶体相互聚 结起来，沉积

2、在胶片上，留下影像。乳剂层接受到的光量愈多，就有 更多的晶体聚结在一起，光量愈少，晶体的变化和聚结也愈少。没有 光落到的乳剂上也就没有晶体的变化和聚结。由此得到不同的影像。 二、图像质量1 .图像分辨率CR系统由于自身的结构，在受到X线照射时，图像 扳中的磷粒子使X线存在着散射，引起潜像模糊，更严重的是在读出 影像的过程中，扫描仪的激发光，在穿透图像扳的深部时产生散射, 沿着路径形成受激荧光，使图像模糊，降低了图像的分辨率。DR系 统不存在光学模糊，其清晰度主要由像素尺寸决定。空间分辨率高, 动态可调范围宽，有丰富的图像后处理功能，从而可以获得满意的诊 断效果。胶片成像高质量的胶片中碘化银颗粒

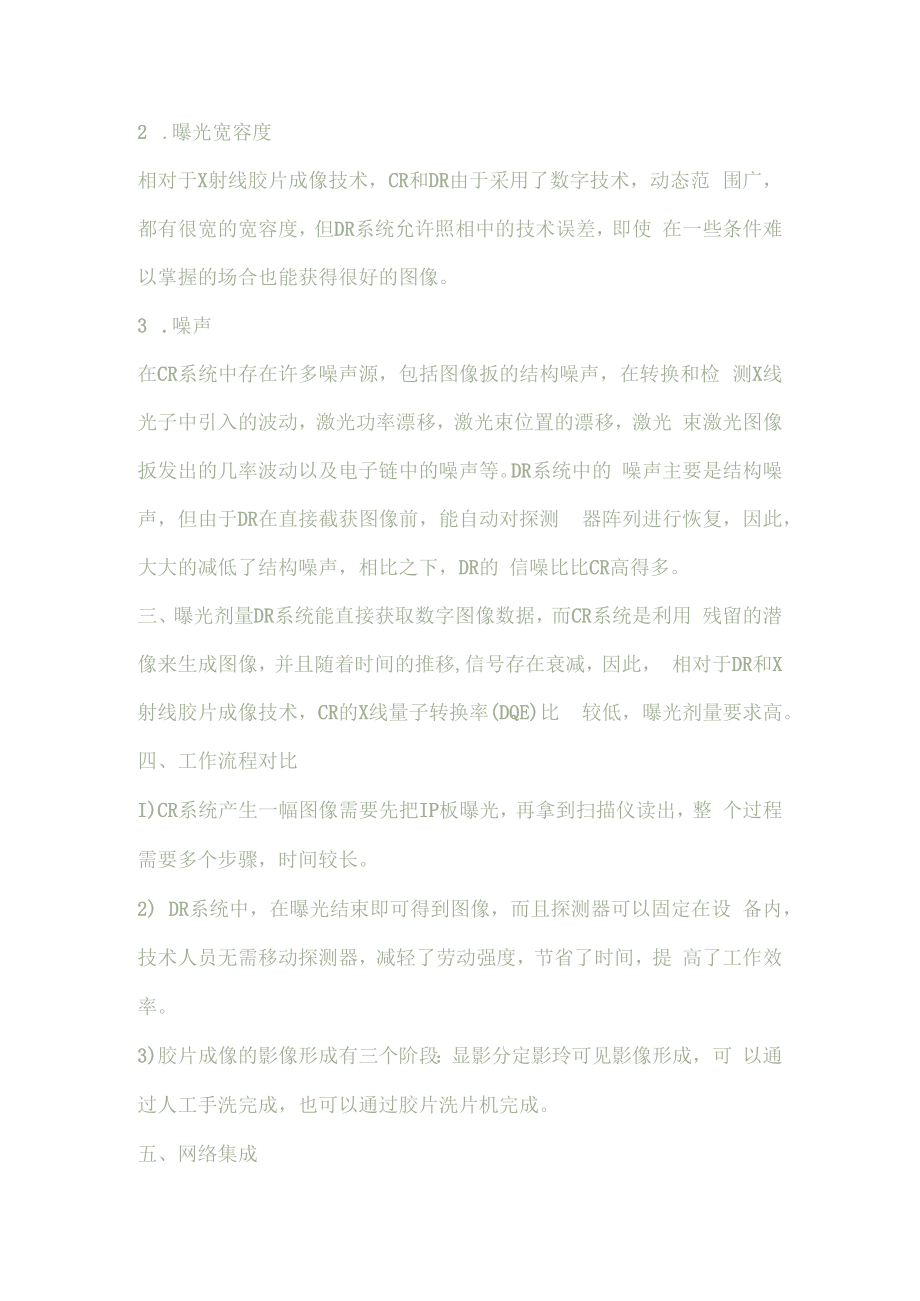

3、大小可以达到十几微 米甚至更小，因此胶片可以达到非常高的分辨率。2 .曝光宽容度相对于X射线胶片成像技术，CR和DR由于采用了数字技术，动态范 围广，都有很宽的宽容度，但DR系统允许照相中的技术误差，即使 在一些条件难以掌握的场合也能获得很好的图像。3 .噪声在CR系统中存在许多噪声源，包括图像扳的结构噪声，在转换和检 测X线光子中引入的波动，激光功率漂移，激光束位置的漂移，激光 束激光图像扳发出的几率波动以及电子链中的噪声等。DR系统中的 噪声主要是结构噪声，但由于DR在直接截获图像前，能自动对探测 器阵列进行恢复，因此，大大的减低了结构噪声，相比之下，DR的 信噪比比CR高得多。三、曝光剂

4、量DR系统能直接获取数字图像数据，而CR系统是利用 残留的潜像来生成图像，并且随着时间的推移,信号存在衰减，因此， 相对于DR和X射线胶片成像技术，CR的X线量子转换率(DQE)比 较低，曝光剂量要求高。四、工作流程对比I)CR系统产生一幅图像需要先把IP板曝光，再拿到扫描仪读出，整 个过程需要多个步骤，时间较长。2) DR系统中，在曝光结束即可得到图像，而且探测器可以固定在设 备内，技术人员无需移动探测器，减轻了劳动强度，节省了时间，提 高了工作效率。3)胶片成像的影像形成有三个阶段：显影分定影玲可见影像形成，可 以通过人工手洗完成，也可以通过胶片洗片机完成。五、网络集成CR和DR系统，获取

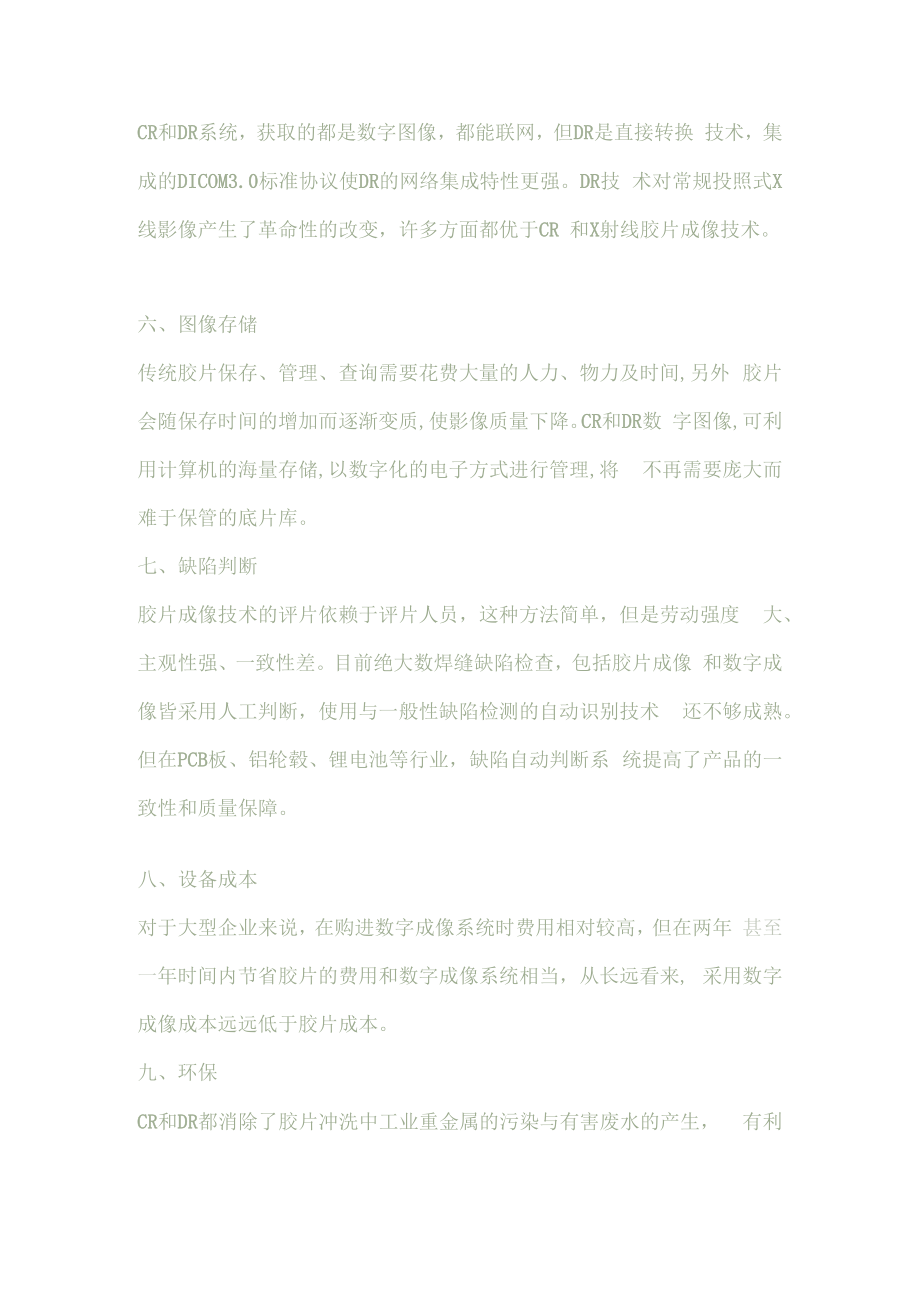

5、的都是数字图像，都能联网，但DR是直接转换 技术，集成的DICOM3.0标准协议使DR的网络集成特性更强。DR技 术对常规投照式X线影像产生了革命性的改变，许多方面都优于CR 和X射线胶片成像技术。六、图像存储传统胶片保存、管理、查询需要花费大量的人力、物力及时间,另外 胶片会随保存时间的增加而逐渐变质,使影像质量下降。CR和DR数 字图像,可利用计算机的海量存储,以数字化的电子方式进行管理,将 不再需要庞大而难于保管的底片库。七、缺陷判断胶片成像技术的评片依赖于评片人员，这种方法简单，但是劳动强度 大、主观性强、一致性差。目前绝大数焊缝缺陷检查，包括胶片成像 和数字成像皆采用人工判断，使用与一般性缺陷检测的自动识别技术 还不够成熟。但在PCB板、铝轮毂、锂电池等行业，缺陷自动判断系 统提高了产品的一致性和质量保障。八、设备成本对于大型企业来说，在购进数字成像系统时费用相对较高，但在两年 甚至一年时间内节省胶片的费用和数字成像系统相当，从长远看来, 采用数字成像成本远远低于胶片成本。九、环保CR和DR都消除了胶片冲洗中工业重金属的污染与有害废水的产生， 有利于环境保护。十、结束语从使用环境、成本来讲，数字成像大大优于胶片成像。从成像速度来 讲，胶片成像技术已远远不能满足现代化生产过程的需求。随着高新 技术的不断发展发展，数字成像技术在许多领域逐步取代胶片成像技 术Q
