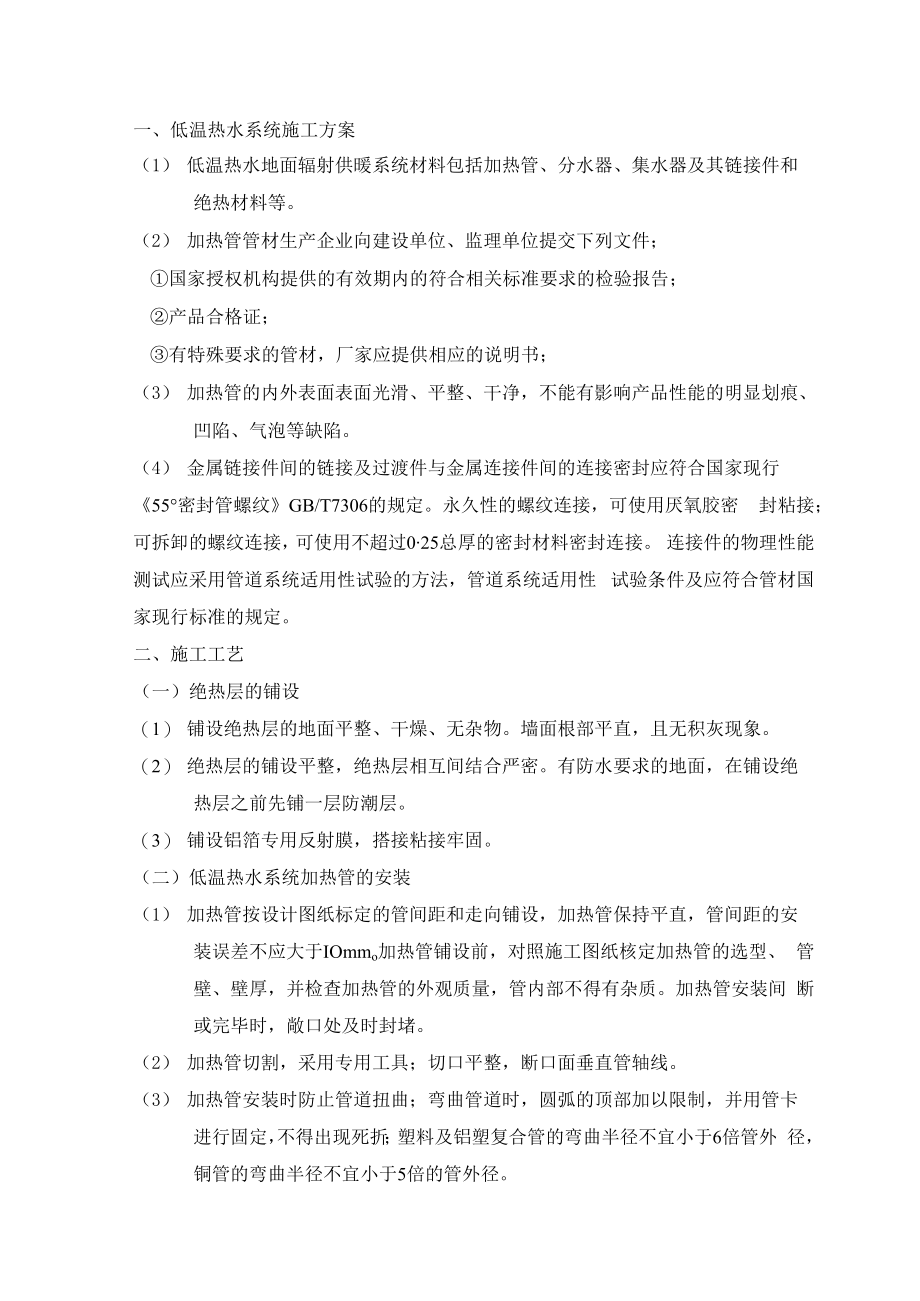

1、一、低温热水系统施工方案(1) 低温热水地面辐射供暖系统材料包括加热管、分水器、集水器及其链接件和 绝热材料等。(2) 加热管管材生产企业向建设单位、监理单位提交下列文件;国家授权机构提供的有效期内的符合相关标准要求的检验报告;产品合格证;有特殊要求的管材,厂家应提供相应的说明书;(3) 加热管的内外表面表面光滑、平整、干净,不能有影响产品性能的明显划痕、 凹陷、气泡等缺陷。(4) 金属链接件间的链接及过渡件与金属连接件间的连接密封应符合国家现行 55密封管螺纹GB/T7306的规定。永久性的螺纹连接,可使用厌氧胶密 封粘接;可拆卸的螺纹连接,可使用不超过025总厚的密封材料密封连接。 连接件
2、的物理性能测试应采用管道系统适用性试验的方法,管道系统适用性 试验条件及应符合管材国家现行标准的规定。二、施工工艺(一)绝热层的铺设(1) 铺设绝热层的地面平整、干燥、无杂物。墙面根部平直,且无积灰现象。(2) 绝热层的铺设平整,绝热层相互间结合严密。有防水要求的地面,在铺设绝 热层之前先铺一层防潮层。(3) 铺设铝箔专用反射膜,搭接粘接牢固。(二)低温热水系统加热管的安装(1) 加热管按设计图纸标定的管间距和走向铺设,加热管保持平直,管间距的安 装误差不应大于IOmmo加热管铺设前,对照施工图纸核定加热管的选型、 管壁、壁厚,并检查加热管的外观质量,管内部不得有杂质。加热管安装间 断或完毕时

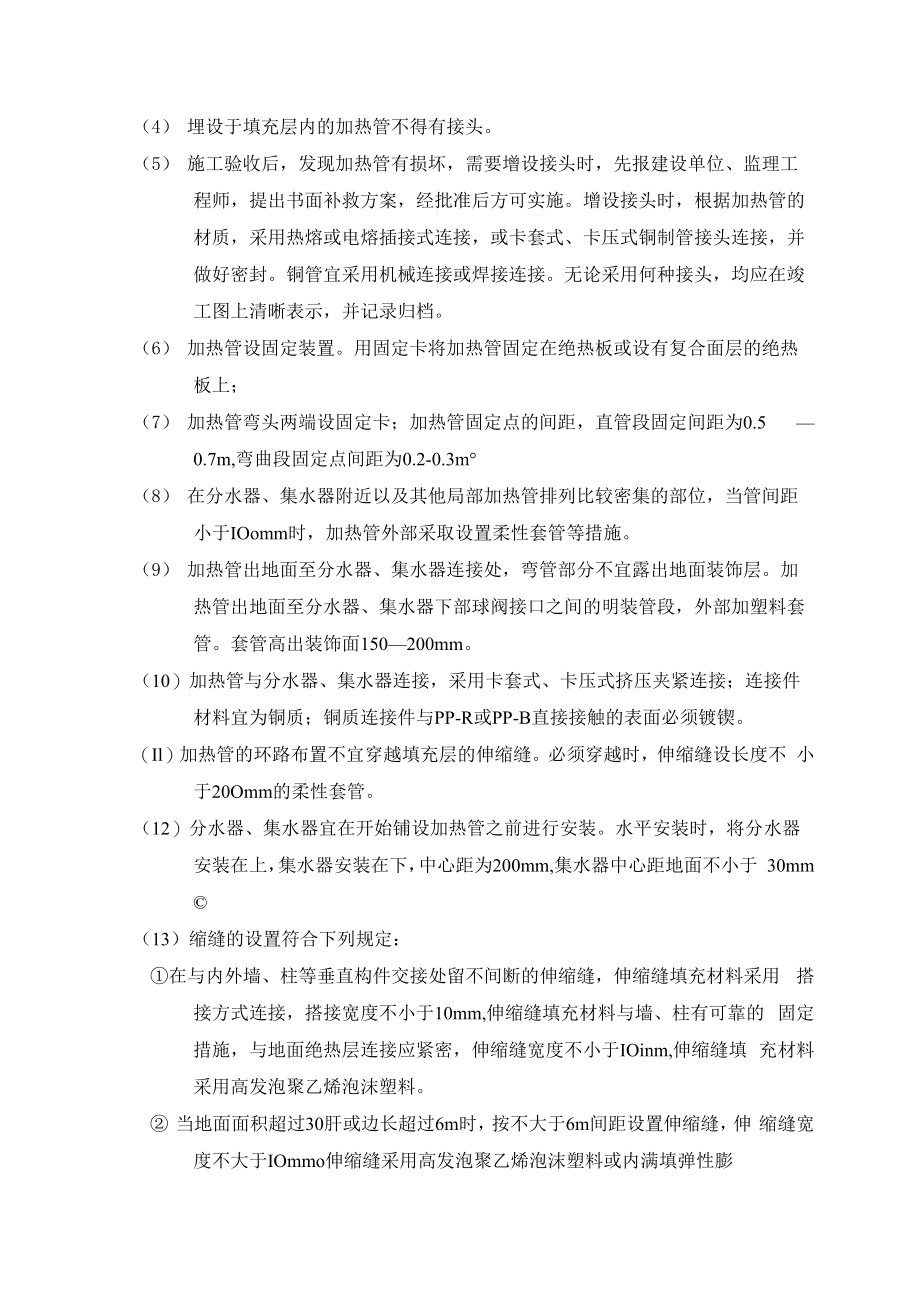

3、,敞口处及时封堵。(2) 加热管切割,采用专用工具;切口平整,断口面垂直管轴线。(3) 加热管安装时防止管道扭曲;弯曲管道时,圆弧的顶部加以限制,并用管卡 进行固定,不得出现死折;塑料及铝塑复合管的弯曲半径不宜小于6倍管外 径,铜管的弯曲半径不宜小于5倍的管外径。(4) 埋设于填充层内的加热管不得有接头。(5) 施工验收后,发现加热管有损坏,需要增设接头时,先报建设单位、监理工 程师,提出书面补救方案,经批准后方可实施。增设接头时,根据加热管的 材质,采用热熔或电熔插接式连接,或卡套式、卡压式铜制管接头连接,并 做好密封。铜管宜采用机械连接或焊接连接。无论采用何种接头,均应在竣 工图上清晰表示
4、,并记录归档。(6) 加热管设固定装置。用固定卡将加热管固定在绝热板或设有复合面层的绝热 板上;(7) 加热管弯头两端设固定卡;加热管固定点的间距,直管段固定间距为0.5 0.7m,弯曲段固定点间距为0.2-0.3m(8) 在分水器、集水器附近以及其他局部加热管排列比较密集的部位,当管间距 小于IOomm时,加热管外部采取设置柔性套管等措施。(9) 加热管出地面至分水器、集水器连接处,弯管部分不宜露出地面装饰层。加 热管出地面至分水器、集水器下部球阀接口之间的明装管段,外部加塑料套 管。套管高出装饰面150200mm。(10)加热管与分水器、集水器连接,采用卡套式、卡压式挤压夹紧连接;连接件
5、材料宜为铜质;铜质连接件与PP-R或PP-B直接接触的表面必须镀锲。(Il)加热管的环路布置不宜穿越填充层的伸缩缝。必须穿越时,伸缩缝设长度不 小于20Omm的柔性套管。(12)分水器、集水器宜在开始铺设加热管之前进行安装。水平安装时,将分水器 安装在上,集水器安装在下,中心距为200mm,集水器中心距地面不小于 30mm (13)缩缝的设置符合下列规定:在与内外墙、柱等垂直构件交接处留不间断的伸缩缝,伸缩缝填充材料采用 搭接方式连接,搭接宽度不小于10mm,伸缩缝填充材料与墙、柱有可靠的 固定措施,与地面绝热层连接应紧密,伸缩缝宽度不小于IOinm,伸缩缝填 充材料采用高发泡聚乙烯泡沫塑料。

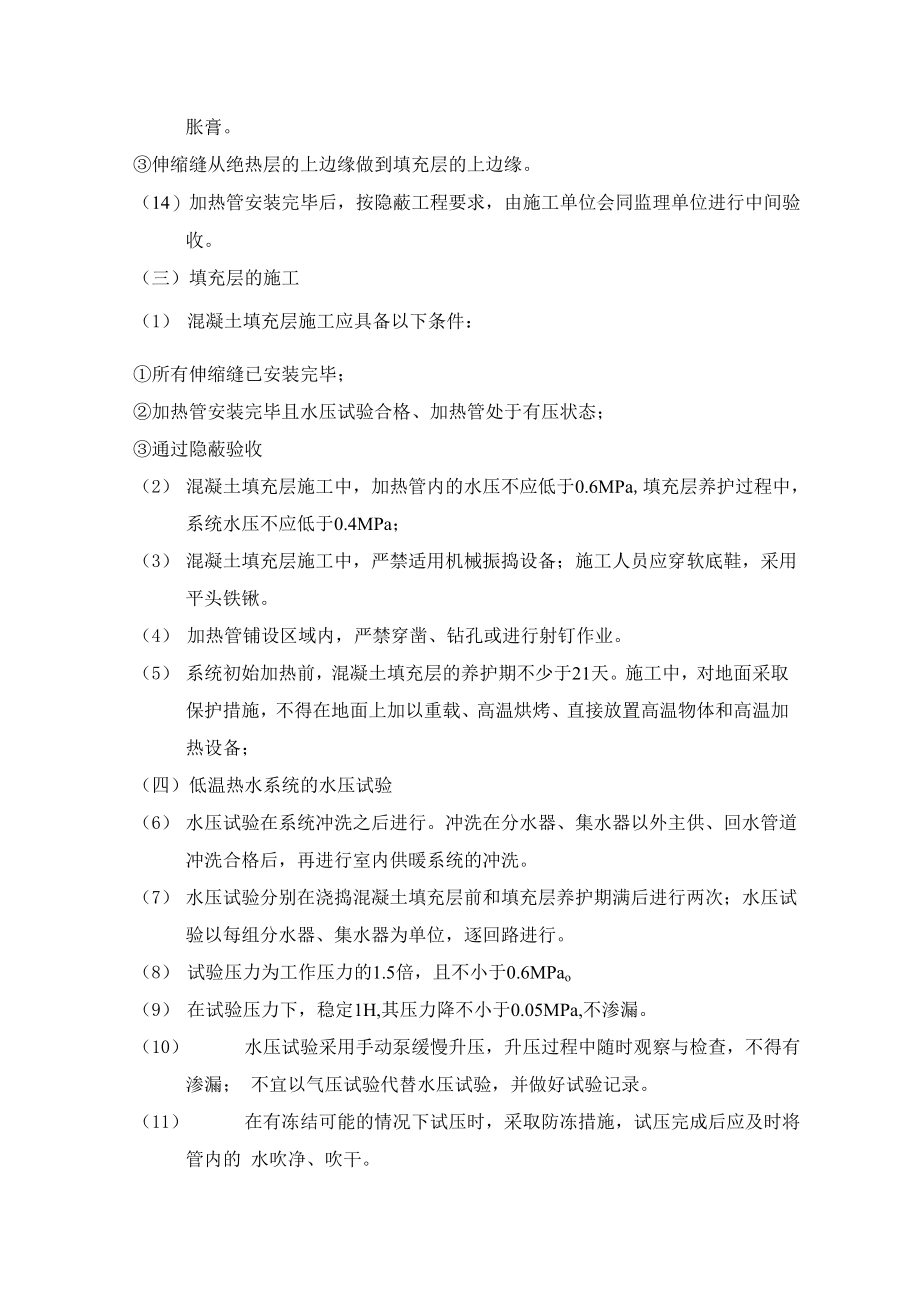

6、 当地面面积超过30肝或边长超过6m时,按不大于6m间距设置伸缩缝,伸 缩缝宽度不大于IOmmo伸缩缝采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。伸缩缝从绝热层的上边缘做到填充层的上边缘。(14)加热管安装完毕后,按隐蔽工程要求,由施工单位会同监理单位进行中间验 收。(三)填充层的施工(1) 混凝土填充层施工应具备以下条件:所有伸缩缝已安装完毕;加热管安装完毕且水压试验合格、加热管处于有压状态;通过隐蔽验收(2) 混凝土填充层施工中,加热管内的水压不应低于0.6MPa,填充层养护过程中, 系统水压不应低于0.4MPa;(3) 混凝土填充层施工中,严禁适用机械振捣设备;施工人员应穿软底鞋,采用
