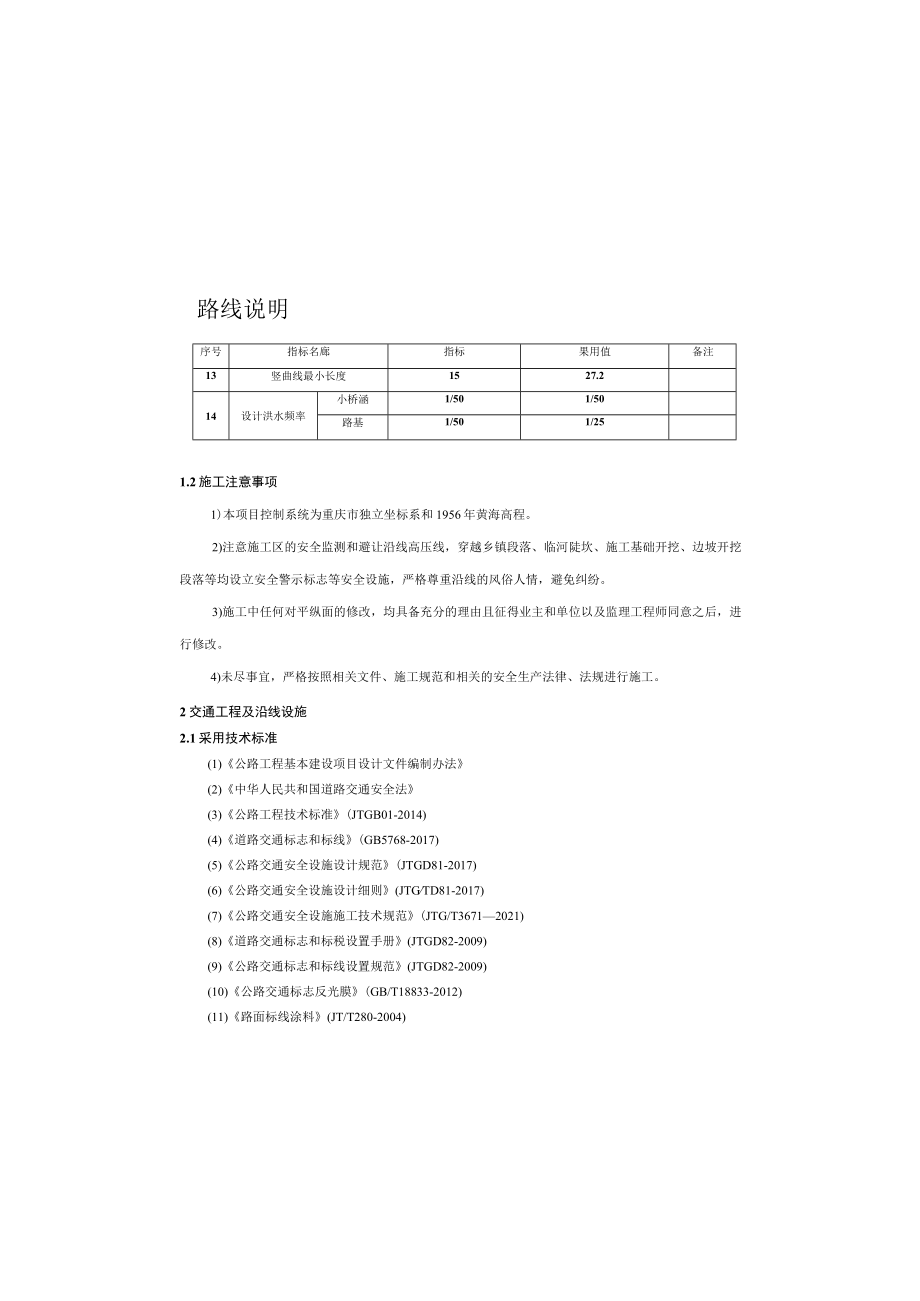

1、路线说明序号指标名廊指标果用值备注13竖曲线最小长度1527.214设计洪水频率小桥涵1/501/50路基1/501/251.2施工注意事项1)本项目控制系统为重庆市独立坐标系和1956年黄海高程。2)注意施工区的安全监测和避让沿线高压线，穿越乡镇段落、临河陡坎、施工基础开挖、边坡开挖段落等均设立安全警示标志等安全设施，严格尊重沿线的风俗人情，避免纠纷。3)施工中任何对平纵面的修改，均具备充分的理由且征得业主和单位以及监理工程师同意之后，进行修改。4)未尽事宜，严格按照相关文件、施工规范和相关的安全生产法律、法规进行施工。2交通工程及沿线设施2.1采用技术标准(1)公路工程基本建设项目设计文件

2、编制办法(2)中华人民共和国道路交通安全法(3)公路工程技术标准(JTGB01-2014)(4)道路交通标志和标线(GB5768-2017)(5)公路交通安全设施设计规范(JTGD81-2017)(6)公路交通安全设施设计细则(JTGTD81-2017)(7)公路交通安全设施施工技术规范(JTG/T36712021)(8)道路交通标志和标税设置手册(JTGD82-2009)(9)公路交通标志和标线设置规范(JTGD82-2009)(10)公路交通标志反光膜(GB/T18833-2012)(11)路面标线涂料(JT/T280-2004)第二篇1路线平、纵面线形1.1路线布设的原则本项目包含3条主

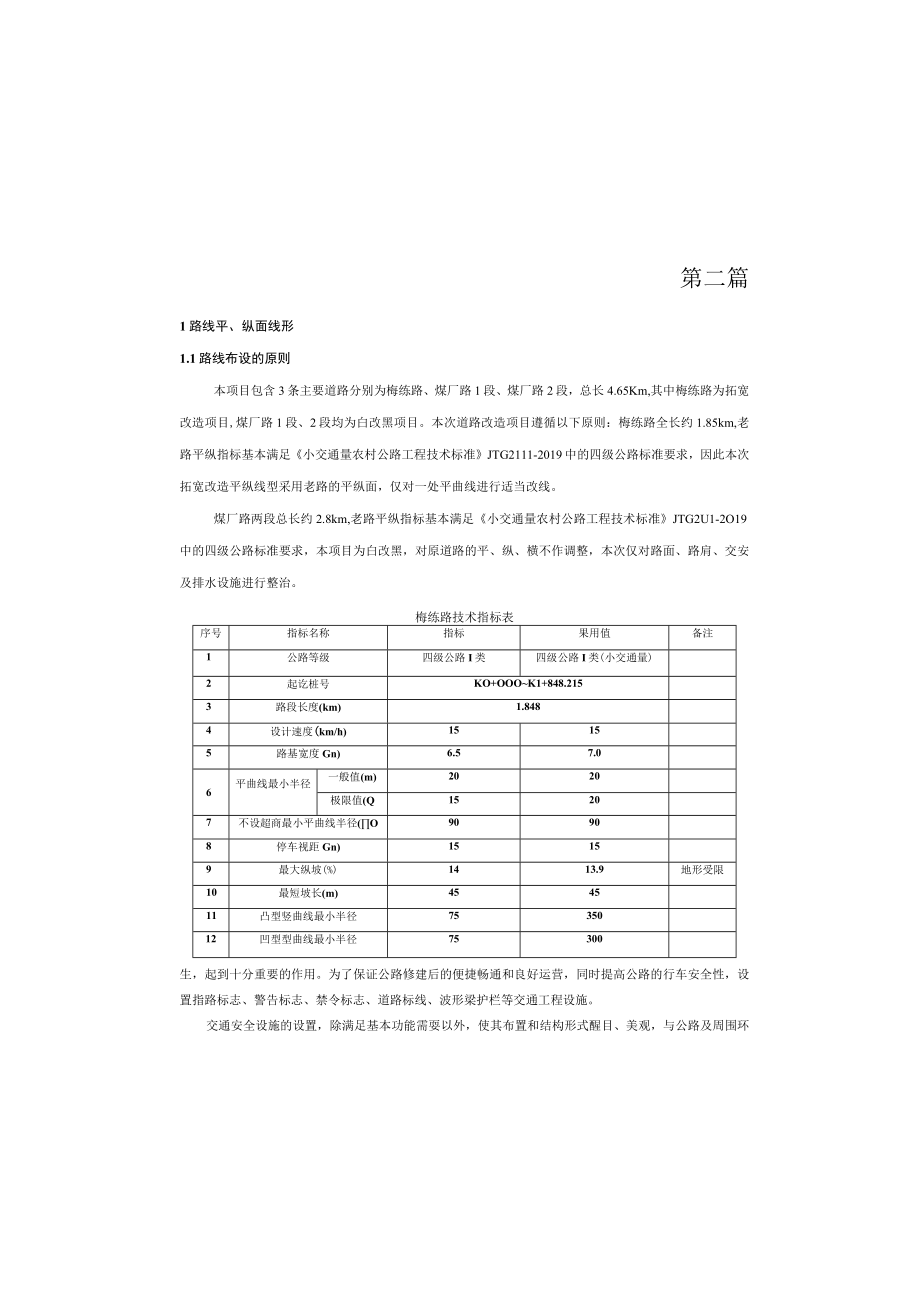

3、要道路分别为梅练路、煤厂路1段、煤厂路2段，总长4.65Km,其中梅练路为拓宽改造项目,煤厂路1段、2段均为白改黑项目。本次道路改造项目遵循以下原则：梅练路全长约1.85km,老路平纵指标基本满足小交通量农村公路工程技术标准JTG2111-2019中的四级公路标准要求，因此本次拓宽改造平纵线型采用老路的平纵面，仅对一处平曲线进行适当改线。煤厂路两段总长约2.8km,老路平纵指标基本满足小交通量农村公路工程技术标准JTG2U1-2O19中的四级公路标准要求，本项目为白改黑，对原道路的平、纵、横不作调整，本次仅对路面、路肩、交安及排水设施进行整治。梅练路技术指标表序号指标名称指标果用值备注1公路等

4、级四级公路I类四级公路I类(小交通量)2起讫桩号KO+OOOK1+848.2153路段长度(km)1.8484设计速度(km/h)15155路基宽度Gn)6.57.06平曲线最小半径一般值(m)2020极限值(Q15207不设超商最小平曲线半径(O90908停车视距Gn)15159最大纵坡(%)1413.9地形受限10最短坡长(m)454511凸型竖曲线最小半径7535012凹型型曲线最小半径75300生，起到十分重要的作用。为了保证公路修建后的便捷畅通和良好运营，同时提高公路的行车安全性，设置指路标志、警告标志、禁令标志、道路标线、波形梁护栏等交通工程设施。交通安全设施的设置，除满足基本功能

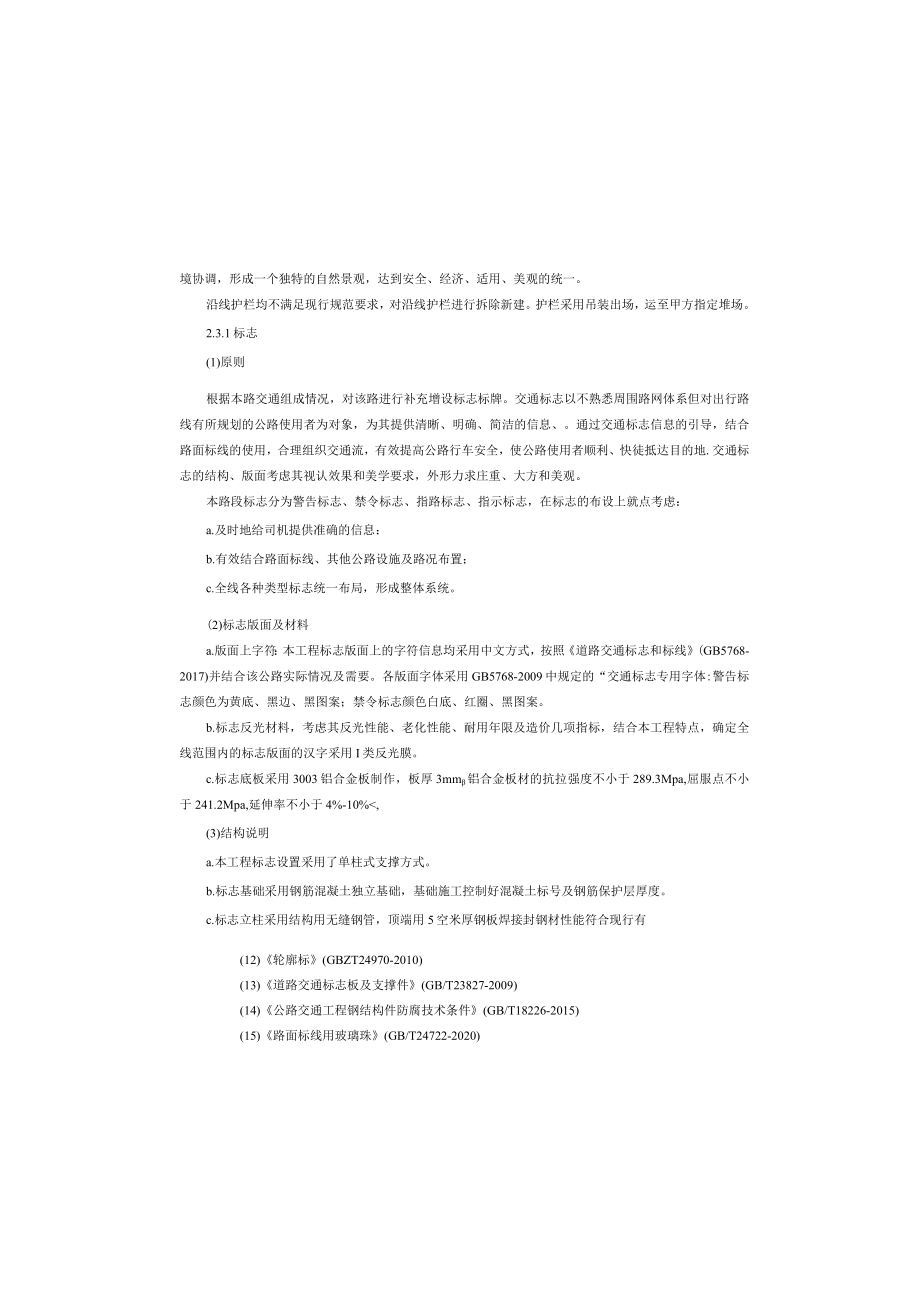

5、需耍以外，使其布置和结构形式醒目、美观，与公路及周围环境协调，形成一个独特的自然景观，达到安全、经济、适用、美观的统一。沿线护栏均不满足现行规范要求，对沿线护栏进行拆除新建。护栏采用吊装出场，运至甲方指定堆场。2.3.1标志(1)原则根据本路交通组成情况，对该路进行补充增设标志标牌。交通标志以不熟悉周围路网体系但对出行路线有所规划的公路使用者为对象，为其提供清晰、明确、简洁的信息、。通过交通标志信息的引导，结合路面标线的使用，合理组织交通流，有效提高公路行车安全，使公路使用者顺利、快徒抵达目的地.交通标志的结构、版面考虑其视认效果和美学要求，外形力求庄重、大方和美观。本路段标志分为警告标志、禁

6、令标志、指路标志、指示标志，在标志的布设上就点考虑：a.及时地给司机提供准确的信息：b.有效结合路面标线、其他公路设施及路况布置；c.全线各种类型标志统一布局，形成整体系统。(2)标志版面及材料a.版面上字符：本工程标志版面上的字符信息均采用中文方式，按照道路交通标志和标线(GB5768-2017)并结合该公路实际情况及需要。各版面字体采用GB5768-2009中规定的“交通标志专用字体:警告标志颜色为黄底、黑边、黑图案；禁令标志颜色白底、红圈、黑图案。b.标志反光材料，考虑其反光性能、老化性能、耐用年限及造价几项指标，结合本工程特点，确定全线范围内的标志版面的汉字采用I类反光膜。c.标志底板采用3003铝合金板制作，板厚3mm铝合金板材的抗拉强度不小于289.3Mpa,屈服点不小于241.2Mpa,延伸率不小于4%-10%1223C11C时，212；5(C2C时，22耐磨性,mg（200转/10Oog后减重）80（JM-100橡胶砂轮）耐水性在水中浸24h无异常现象耐碱性在宏氧化钙饱和溶液中浸24h无异常现象玻璃珠含量，%1825流动性35
