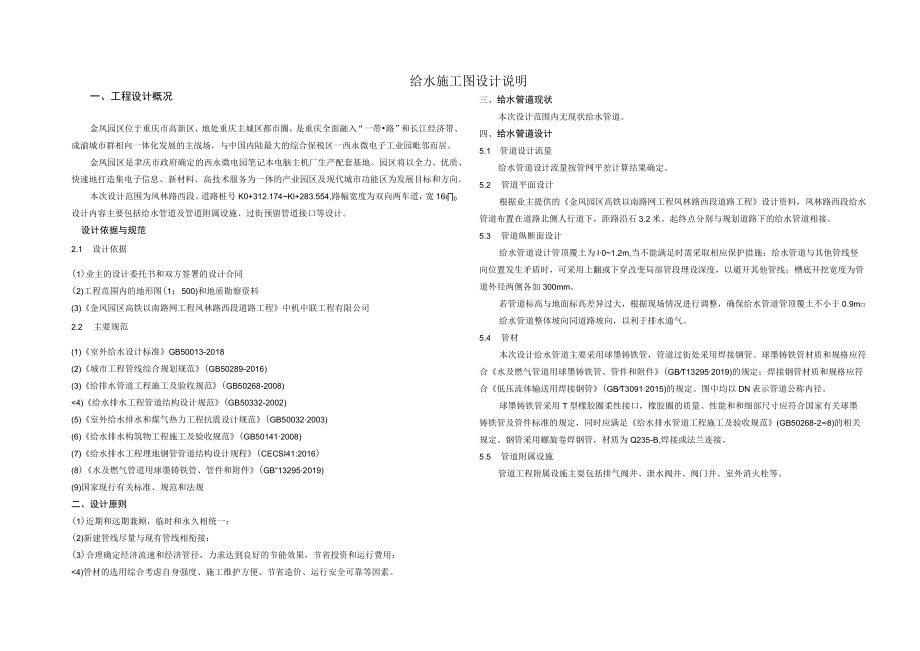

1、给水施工图设计说明一、工程设计概况金凤园区位于重庆市高新区，地处重庆主城区都市圈，是重庆全面融入“一带路”和长江经济带、成渝城市群相向一体化发展的主战场，与中国内陆最大的综合保税区一西永微电子工业园毗邻而居。金凤园区是聿庆市政府确定的西永微电园笔记本电脑主机厂生产配套基地。园区将以全力、优质、快速地打造集电子信息、新材料、高技术服务为一体的产业园区及现代城市功能区为发展目标和方向。本次设计范围为凤林路西段。道路桩号K0+312.174Kl+283.554,路幅宽度为双向两车道，宽160设计内容主要包括给水管道及管道附属设施、过街预留管道接口等设计。设计依据与规范2.1 设计依据(1)业主的设计
