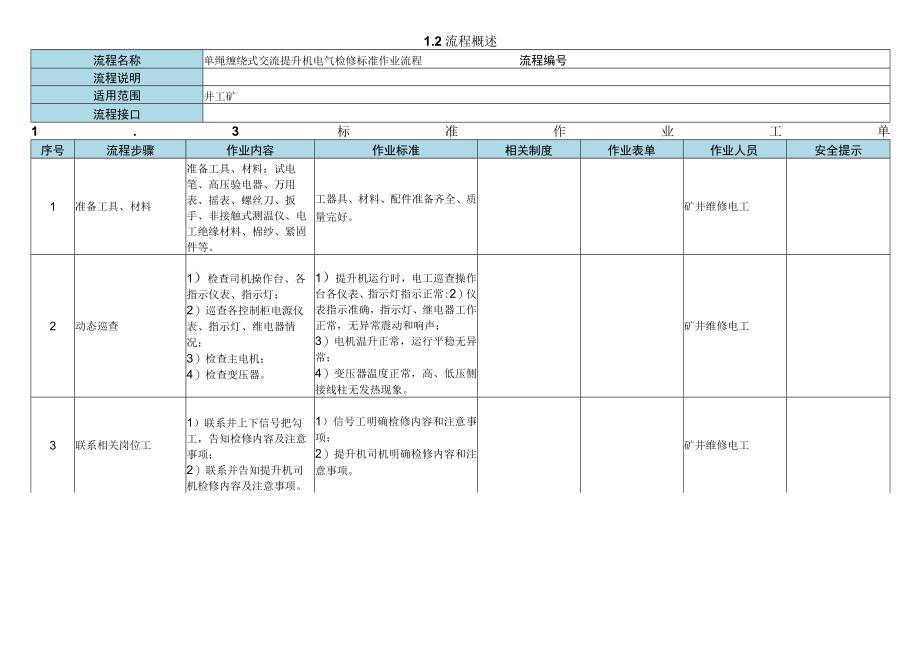

1、1单绳缠绕式交流提升机电气检修标准作业流程11流程图-l5tt555SSH ES工丁井德修电工、“丁丁井机电设.除矍警菜二矿井维修电工6旷井维修电工丁丁丁b 丁井罐修电工I 机电设Zlj.d_W旷井维修电工7-3=2t5s快开、电气A .交流柜J丁井维修电H后杳主电机-4 丁井雄修电工爆了安金做很U檀青弁传开美!;甲井维修电工试鼓笑升机各项俣于骏4丁井电修电工IO矿井维修电工丁井维修电工知箜警戒理单费/费式文流灵升机电气&修作业结聚丁井维修电工i-j：矿井维修电工1.2流程概述流程名称单绳缠绕式交流提升机电气检修标准作业流程流程编号流程说明适用范围井工矿流程接口1.3标准作业工单序号流程步骤作

2、业内容作业标准相关制度作业表单作业人员安全提示1准备工具、材料准备工具、材料：试电笔、高压验电器、万用表、摇表、螺丝刀、扳手、非接触式测温仪、电工绝缘材料、棉纱、紧固件等。工器具、材料、配件准备齐全、质量完好。矿井维修电工2动态巡查1）检查司机操作台、各指示仪表、指示灯；2）巡查各控制柜电源仪表、指示灯、维电器情况；3）检查主电机；4）检查变压器。1）提升机运行时，电工巡查操作台各仪表、指示灯指示正常:2）仪表指示准确，指示灯、继电器工作正常，无异常震动和响声；3）电机温升正常，运行平稳无异常；4）变压器温度正常，高、低压侧接线柱无发热现象。矿井维修电工3联系相关岗位工1）联系井上下信号把勾工

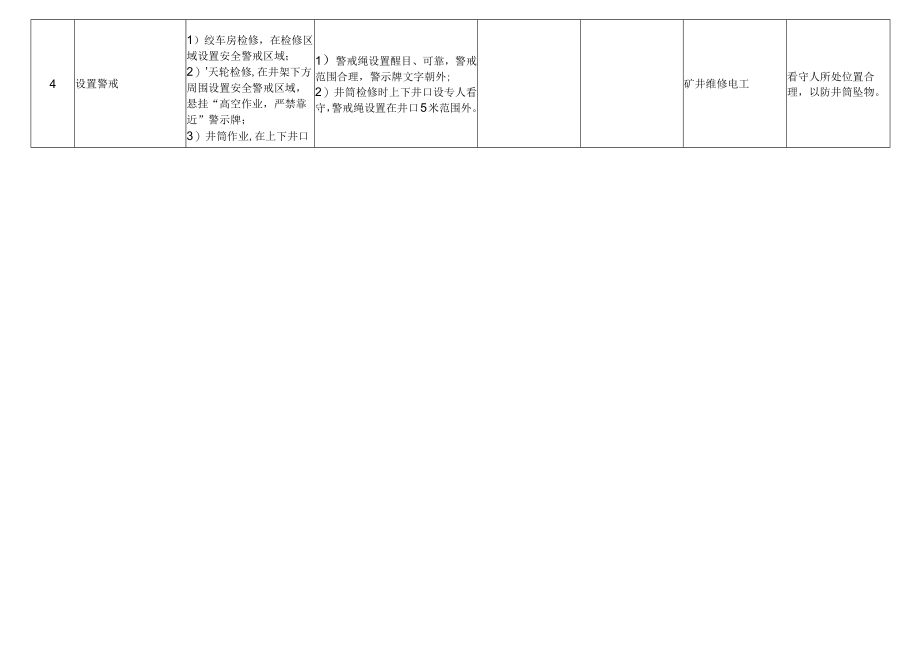

3、，告知检修内容及注意事项；2）联系并告知提升机司机检修内容及注意事项。1）信号工明确检修内容和注意事项；2）提升机司机明确检修内容和注意事项。矿井维修电工4设置警戒1）绞车房检修，在检修区域设置安全警戒区域；2）天轮检修,在井架下方周围设置安全警戒区域，悬挂“高空作业，严禁靠近”警示牌；3）井筒作业,在上下井口1）警戒绳设置醒目、可靠，警戒范围合理，警示牌文字朝外;2）井筒检修时上下井口设专人看守，警戒绳设置在井口5米范围外。矿井维修电工看守人所处位置合理，以防井筒坠物。设置警戒带，悬挂“高空作业，严禁靠近”警示牌。5停机、停电1）停机；2）断开安全回路悬挂“检修作业”的警示牌;3）按“系统分

4、闸”按钮分断提升机主回路电源，闭锁、挂“有人工作，严禁合闸”警示牌。1）提升机准确停到指定位置；2）安全回路可靠断开，制动闸不能敞开；3）执行停送电管理规定。矿井维修电工严格执行“谁停电谁挂牌、谁挂牌谁摘牌、谁摘牌谁送电”的原则。6-1检查轴编码器、测速发电机1）检查轴编码器：2）检查测速发电机；3）检查电源、信号线路。1）轴编码器固定支架完好，无异常震动；2）测速发电机外观完好，紧固螺栓齐全牢固，胶皮轮磨损不超限，发电机碳刷磨损不超过规定，碳刷接触面积不小于75%；3）信号线接头压接松紧适宜，布线横平竖直。矿井维修电工6-2检查制动柜1）检查制动柜控制柜；2）检查PLC、输入输出模块及其他闸

5、控板；3）检查UPS后备电源；4）检查闸瓦磨损开关。1）柜内接线端子紧固良好，无松动，继电器动作正常，无灰尘：2） PLC显示及输入输出模块指示正常，闸控板输出指示灯正常；3） UPS电源性能可靠，蓄电时间合格；4）闸瓦磨损开关动作灵敏。矿井维修电工6-3检查低压柜1）停上级进线开关，验电、放电、挂接地线；2）检查并紧固母线和引出线的接线螺栓；3）紧固开关、继电器接线端子和二次接线端子排上的端子；4）检查接地线,清除柜内灰尘；1）应严格执行停、送电制度，正确验电、放电，双回路分段检修时，应断开联络开关，防止返回有电；2）母线和引出线的接线螺栓齐全、牢固，无发热、变色现象;3）接线端子紧固、齐全

6、、无脱落：4）接地良好柜内清洁、无灰矿井维修电工严格执行“谁停电谁挂牌、谁挂牌谁摘牌、谁摘牌谁送电”的原则。5）检查断路器；6）检修完毕后，拆除三相短路接地线，送电。尘杂物；5）断路器触头完好，分断、导通动作可靠；6）检修完毕后，检修负责人检查确认无误后方可送电。6-4检查变压器、快开、电抗器、变流柜1）检查整流变压器；2）检查动力变压器；3）检查快开；4）检查电抗器；5）检查变流柜。1）整流变压器、动力变压器温度正常；2）变压器接线柱、分接头紧固，接线柱、分接头无变色、弧伤情况；3）快开主触头接触面积、触点碳痕、弧伤情况符合要求，接线柱紧固，机械结构配合灵活,弹簧无疲劳；4）电抗器线圈无过热

7、，接线柱紧固、无松动。矿井维修电工7-1检查高压柜1）戴合格的绝缘手套、穿电工绝缘靴或站在绝缘台上，由一人操作，一人监护：2）分断装车负荷高压开关；3）分断两路进线电源开关，拉出手车，合接地刀闸，挂“有人工作，禁止合闸”的停电警示牌；4）拉出检修高压开关柜手车；5）清除绝缘子表面污垢，更换有裂纹和放电的绝缘套管,更换有缺陷的元器件：6）检查传动件和机械部分，检查活动部件的润滑情况；7）检查并紧固母线连接D应严格执行停、送电制度，操作提升机房高压电源进线柜时需得到上级变电所允许后方可操作高压进线电源柜（事故情况下不受此限），高压操作需办理停送电工作票、操作票;2）停电按先负荷、后电源顺序；3）停

8、电警示牌悬挂醒目，文字朝外；4）拉高压开关柜小车应缓慢拉出以防损坏触头：5）绝缘子表面清洁无污物，绝缘套管完好，各元器件完好；6）各机械传动部位转动灵活，润滑良好；7）母线螺栓齐全、紧固，绝缘良好：8）五防闭锁装置完好；9）柜内清洁，无杂物；10）检修负责人确认无误后方可送电；煤矿矿井机电设备完好标准第四章电气部分矿井维修电工螺栓,测量绝缘；8）检查五防闭锁装置；9）清扫柜内灰尘,现场检查柜内应无遗留物：10）检修完毕后，推高压柜手车至运行位置，断开接地刀闸，摘停电牌送电；11）合真空断路器，确认真空断路器指示在合位，并检查设备仪表显示是否正常；12）每年对高压开关柜进行继保校验和高压预防性试

9、验。11）断路器合闸到位，设备仪表指示正确；12）按要求校验、试验。7-2检查变频装置、励磁装置1）按要求停电、验电、放电、挂接地线；2）戴防静电手腕或在柜体接地装置上触摸放掉人体静电；3）检查主回路连接母排及快熔、脉冲功放板接线、功率单元，并逐一做好标记：4）检查功率器件及其散热片，并除尘；5）功率单元检修完毕后，按标记逐个安装；6）检查变频装置控制系统；7）检查柜内冷却风扇；8）检修完毕清理送电。1）应严格执行停、送电制度，正确验电、放电：2）拆除或更换各类控制电路板时确保人体无静电；3）各器件完好，无异常发热或烧灼现象；4）功率器件完好，散热片完好、清洁、无灰尘或异物；5）按顺序组装器件

10、；6）各模板、输入输出单元完好;7）冷却风扇运转平稳，轴承润滑良好：8）检修完毕后，检修负责人检查确认无误后，方可送电。矿井维修电工严格执行“谁停电谁挂牌、谁挂牌谁摘牌、谁摘牌谁送电”的原则。7-3检查主电机1）停电、验电、放电、挂接地线，并悬挂标示牌和装设遮拦；2）逐一对碳刷磨损情况进行检查，清理刷握中1）应严格执行停、送电制度，正确验电、放电；2）碳刷与刷架清洁，碳刷磨损不超限，压紧力符合规定；3）各紧固螺栓齐全、紧固；煤矿矿井机电设备完好标准第四章电气部分矿井维修电工严格执行“谁停电谁挂牌、谁挂牌谁摘牌、谁摘牌谁送电”的原则。的碳粉，调整碳刷压紧力；3）紧固定子及转子回路接线螺栓：4）测

11、量电机气隙有无变化，并做好详细记录；5）检修完毕后清理现场，送电。4）电机气隙符合使用要求，记录详细准确；5）检修完毕后，检修负责人检查确认无误后，方可送电。8-1检查电缆桥架及电缆1）检查电缆间温度；2）检查电路布线、桥架固定情况。1）电缆温度正常，无异味，如温度过高，应查明原因或加设冷却装置；2）电缆布线整齐，动力电缆与通讯电缆按要求布设，桥架固定完好。矿井维修电工8-2检查井筒开关、电缆D井筒作业人员用对讲机联系司机与信号工，将容器停到指定位置：2）检查处理井筒开关：3）检查或处理井筒电缆。1）对讲信号清晰、可靠，坚持一用一备原则，警戒人员严守岗位，人员站在容器顶上时以0.3至0.5米/

12、秒速度提升，最大速度不得超过2米/秒；2）井筒开关动作灵敏、可靠，密封面完好，腔内无积水，固定支架牢固可靠。3）井筒电缆完好、整齐、无破口，固定卡子、支架齐全、完好。煤矿安全规程第三百八十六条、第三百九十条矿井维修电工1）井筒作业必须正确使用安全带；2）检修井筒开关前必须先停电方可检修，作业使用的工器具、材料等留有保险绳。9试验提升机各项保护装置1）送主回路电源，闭合安全回路；2）过卷、过放试验：旁路过卷信号，继续提放容器，直至过卷动作；3）速度保护试验：使用监控电脑软件过速试验，减速点和爬行速度试验以检修方式开车试验：4）松绳保护试验：人为断开松绳开关；1）解除停送电闭锁、检修警示牌，送提升

13、机电源，送安全回路：2）系统过卷、过放距离符合煤矿安全规程要求；3）过减速点时警铃报警正常，过速保护正常，接近终点位置时爬行速度正常；4）松绳保护正常，动作灵敏、可靠；5）闸瓦磨损保护正常；6）反向（错向）保护正常，动煤矿安全规程第四百九十七条矿井维修电工做过卷过放试验时必须有检修工查看过卷距离，以防失误使容器卡进楔形罐道。5）闸瓦磨损试验：人为使闸瓦磨损点动作；6）反正（错向）保护：人为朝相反方向开车；7）深度指示保护：人为使深度指示器的探头偏离磁钢，或人为断开轴角编码器的信号；8）制动站、润滑站温度保护：人为触发超温信作灵敏、可靠；7）深度指示保护正常，灵敏、可靠；8）温度保护正常动作灵敏、可-ft=.罪。10清理现场1）清点工具；2）清理作业现场。1）工具齐全、无遗漏；2）作业现场整洁、无杂物。矿井维修电工11撤除警戒绳撤除所检修对象周围的警戒绳。确认安全无误后方可撤除警戒，准备恢复正常生产。矿井维修电工12试运转提升机试运行。提升机运转正常。矿井维修电工13记录填写填写检修记录。1）记录填写规范、真实；2）施工负责人和技术员签字确认。矿井维修电工
