压力容器耐压试验详解.docx

《压力容器耐压试验详解.docx》由会员分享，可在线阅读，更多相关《压力容器耐压试验详解.docx（3页珍藏版）》请在第壹文秘上搜索。

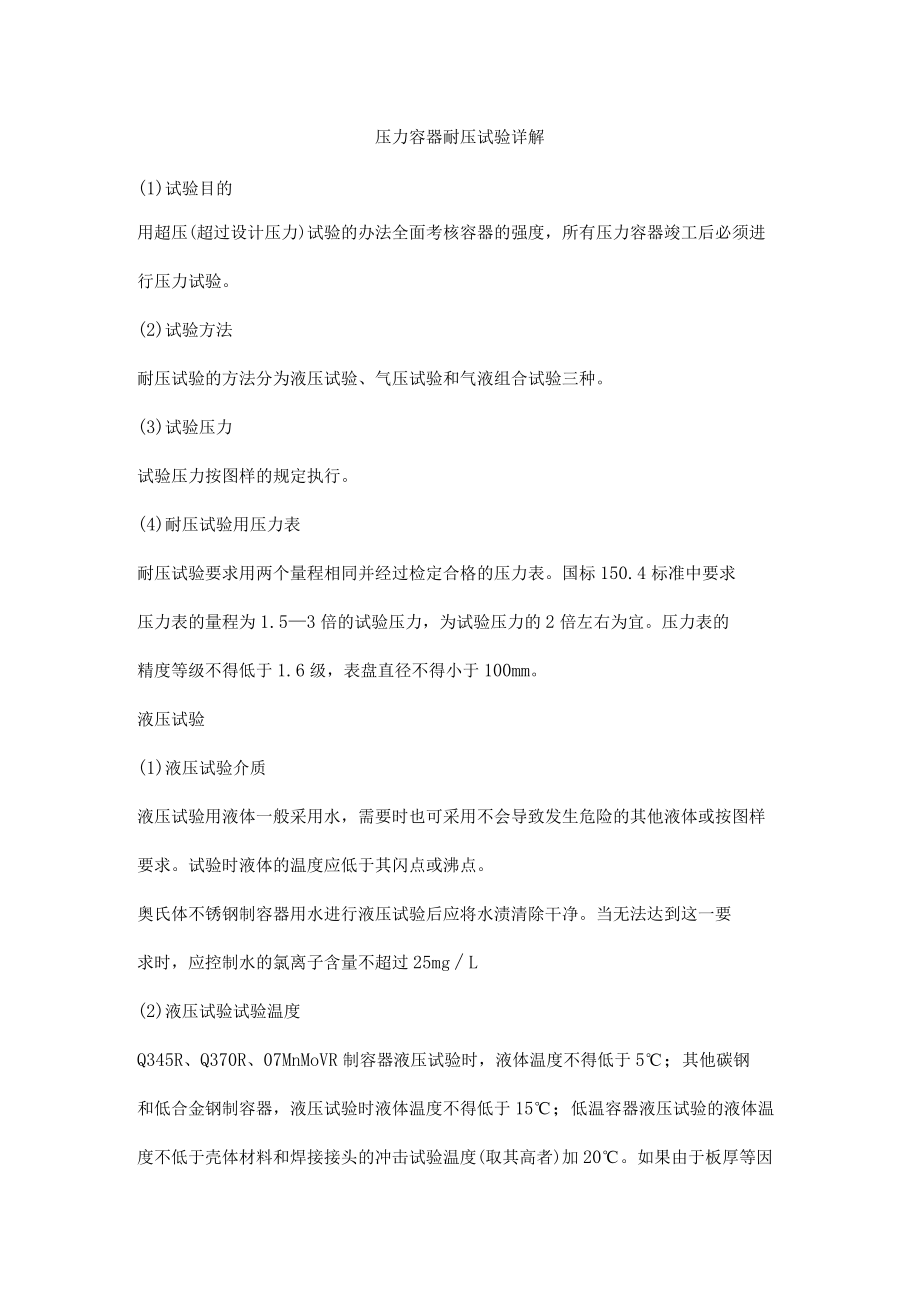

1、压力容器耐压试验详解(1)试验目的用超压(超过设计压力)试验的办法全面考核容器的强度，所有压力容器竣工后必须进行压力试验。(2)试验方法耐压试验的方法分为液压试验、气压试验和气液组合试验三种。(3)试验压力试验压力按图样的规定执行。(4)耐压试验用压力表耐压试验要求用两个量程相同并经过检定合格的压力表。国标150.4标准中要求压力表的量程为1.53倍的试验压力，为试验压力的2倍左右为宜。压力表的精度等级不得低于1.6级，表盘直径不得小于100mm。液压试验(1)液压试验介质液压试验用液体一般采用水，需要时也可采用不会导致发生危险的其他液体或按图样要求。试验时液体的温度应低于其闪点或沸点。奥氏体

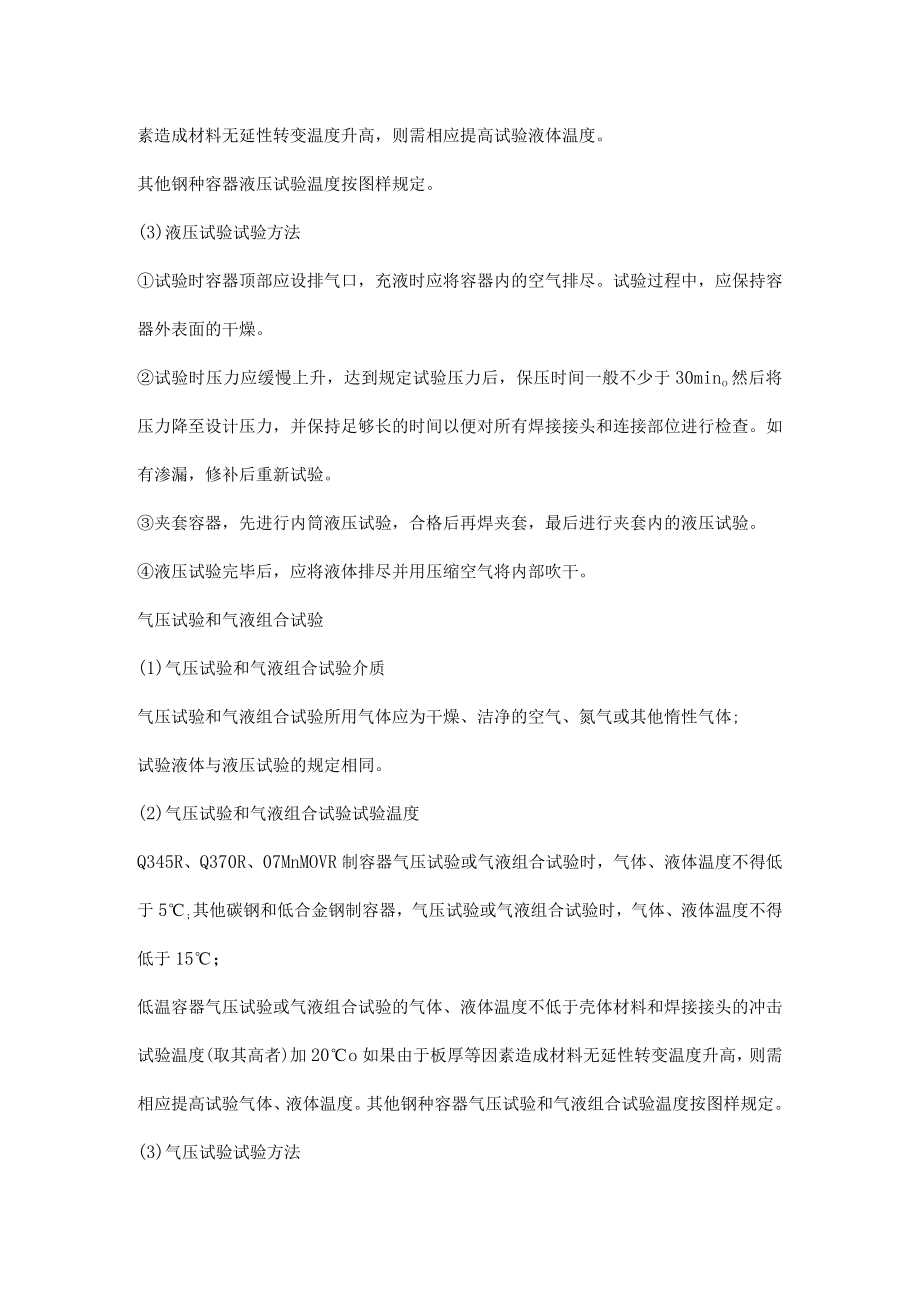

2、不锈钢制容器用水进行液压试验后应将水渍清除干净。当无法达到这一要求时，应控制水的氯离子含量不超过25mgL(2)液压试验试验温度Q345R、Q370R、07MnMoVR制容器液压试验时，液体温度不得低于5；其他碳钢和低合金钢制容器，液压试验时液体温度不得低于15；低温容器液压试验的液体温度不低于壳体材料和焊接接头的冲击试验温度(取其高者)加20。如果由于板厚等因素造成材料无延性转变温度升高，则需相应提高试验液体温度。其他钢种容器液压试验温度按图样规定。(3)液压试验试验方法试验时容器顶部应设排气口，充液时应将容器内的空气排尽。试验过程中，应保持容器外表面的干燥。试验时压力应缓慢上升，达到规定试

3、验压力后，保压时间一般不少于30mino然后将压力降至设计压力，并保持足够长的时间以便对所有焊接接头和连接部位进行检查。如有渗漏，修补后重新试验。夹套容器，先进行内筒液压试验，合格后再焊夹套，最后进行夹套内的液压试验。液压试验完毕后，应将液体排尽并用压缩空气将内部吹干。气压试验和气液组合试验(1)气压试验和气液组合试验介质气压试验和气液组合试验所用气体应为干燥、洁净的空气、氮气或其他惰性气体;试验液体与液压试验的规定相同。(2)气压试验和气液组合试验试验温度Q345R、Q370R、07MnMOVR制容器气压试验或气液组合试验时，气体、液体温度不得低于5;其他碳钢和低合金钢制容器，气压试验或气液

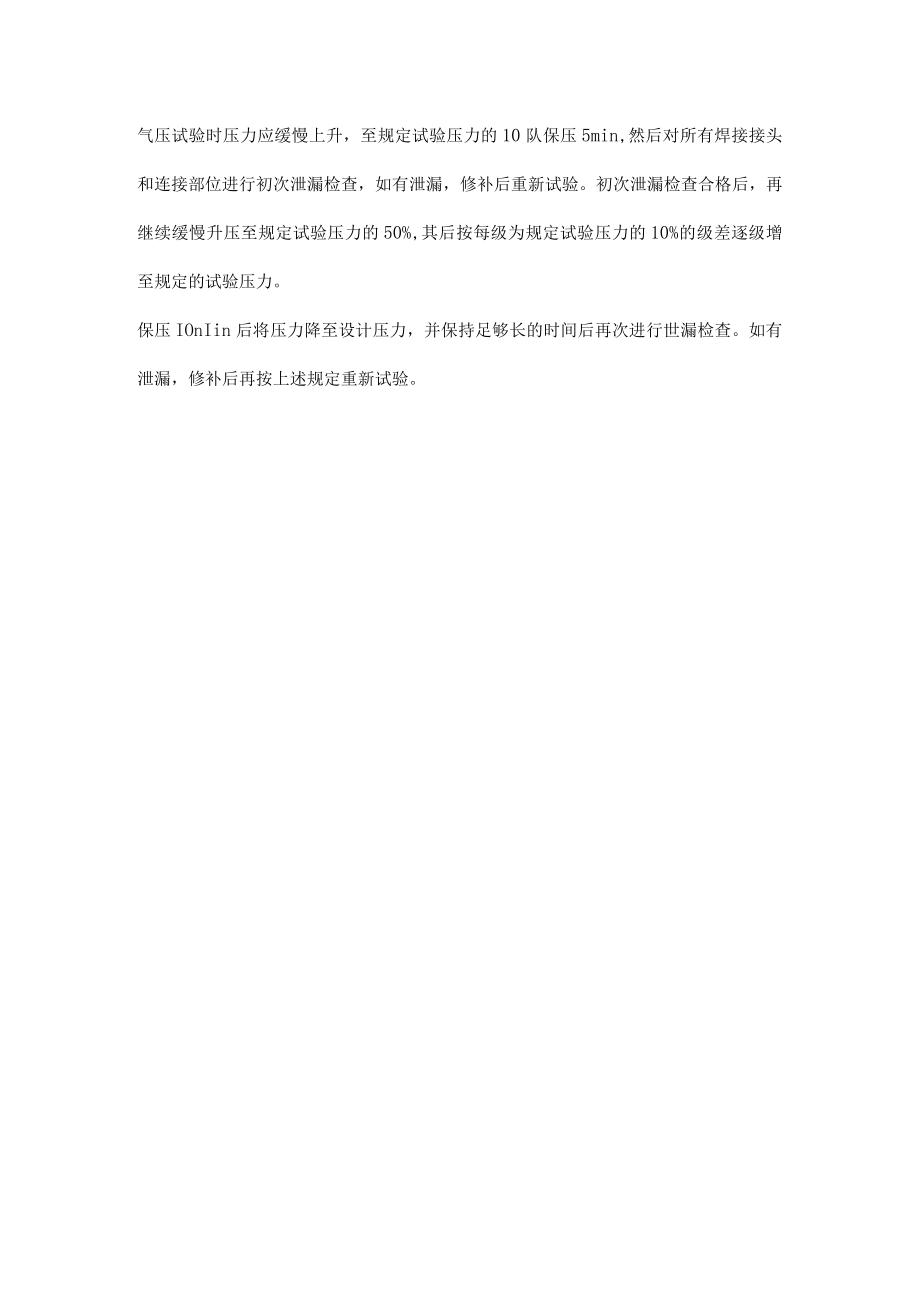

4、组合试验时，气体、液体温度不得低于15；低温容器气压试验或气液组合试验的气体、液体温度不低于壳体材料和焊接接头的冲击试验温度(取其高者)加20o如果由于板厚等因素造成材料无延性转变温度升高，则需相应提高试验气体、液体温度。其他钢种容器气压试验和气液组合试验温度按图样规定。(3)气压试验试验方法气压试验时压力应缓慢上升，至规定试验压力的10队保压5min,然后对所有焊接接头和连接部位进行初次泄漏检查，如有泄漏，修补后重新试验。初次泄漏检查合格后，再继续缓慢升压至规定试验压力的50%,其后按每级为规定试验压力的10%的级差逐级增至规定的试验压力。保压IOnIin后将压力降至设计压力，并保持足够长的时间后再次进行世漏检查。如有泄漏，修补后再按上述规定重新试验。
