厚度检测作业指导书.docx
《厚度检测作业指导书.docx》由会员分享,可在线阅读,更多相关《厚度检测作业指导书.docx(1页珍藏版)》请在第壹文秘上搜索。

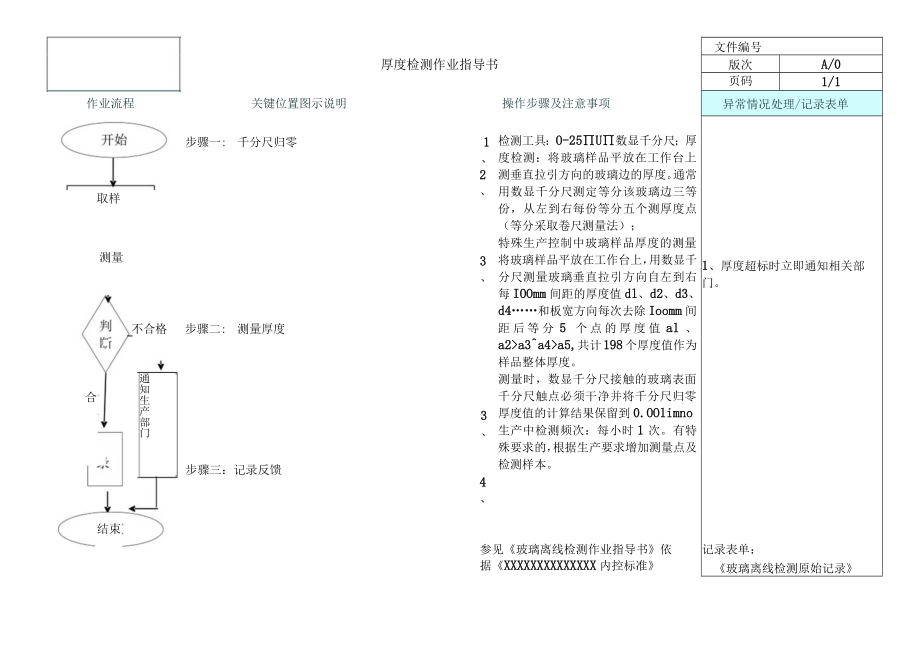

厚度检测作业指导书作业流程关键位置图示说明操作步骤及注意事项取样步骤一:千分尺归零1、2、测量3、不合格结束合步骤二:测量厚度通知生产部门步骤三:记录反馈3、4、检测工具:O-25U数显千分尺;厚度检测:将玻璃样品平放在工作台上,测垂直拉引方向的玻璃边的厚度。通常用数显千分尺测定等分该玻璃边三等份,从左到右每份等分五个测厚度点(等分采取卷尺测量法);特殊生产控制中玻璃样品厚度的测量:将玻璃样品平放在工作台上,用数显千分尺测量玻璃垂直拉引方向自左到右每IOOmm间距的厚度值dl、d2、d3、d4和板宽方向每次去除Ioomm间距后等分5个点的厚度值al、a2a3a4a5,共计198个厚度值作为样品整体厚度。测量时,数显千分尺接触的玻璃表面、千分尺触点必须干净并将千分尺归零;厚度值的计算结果保留到0.OOlimno生产中检测频次:每小时1次。有特殊要求的,根据生产要求增加测量点及检测样本。参见玻璃离线检测作业指导书依据XXXXXXXXXXXXXX内控标准文件编号版次A/0页码1/1异常情况处理/记录表单1、厚度超标时立即通知相关部门。记录表单:玻璃离线检测原始记录
