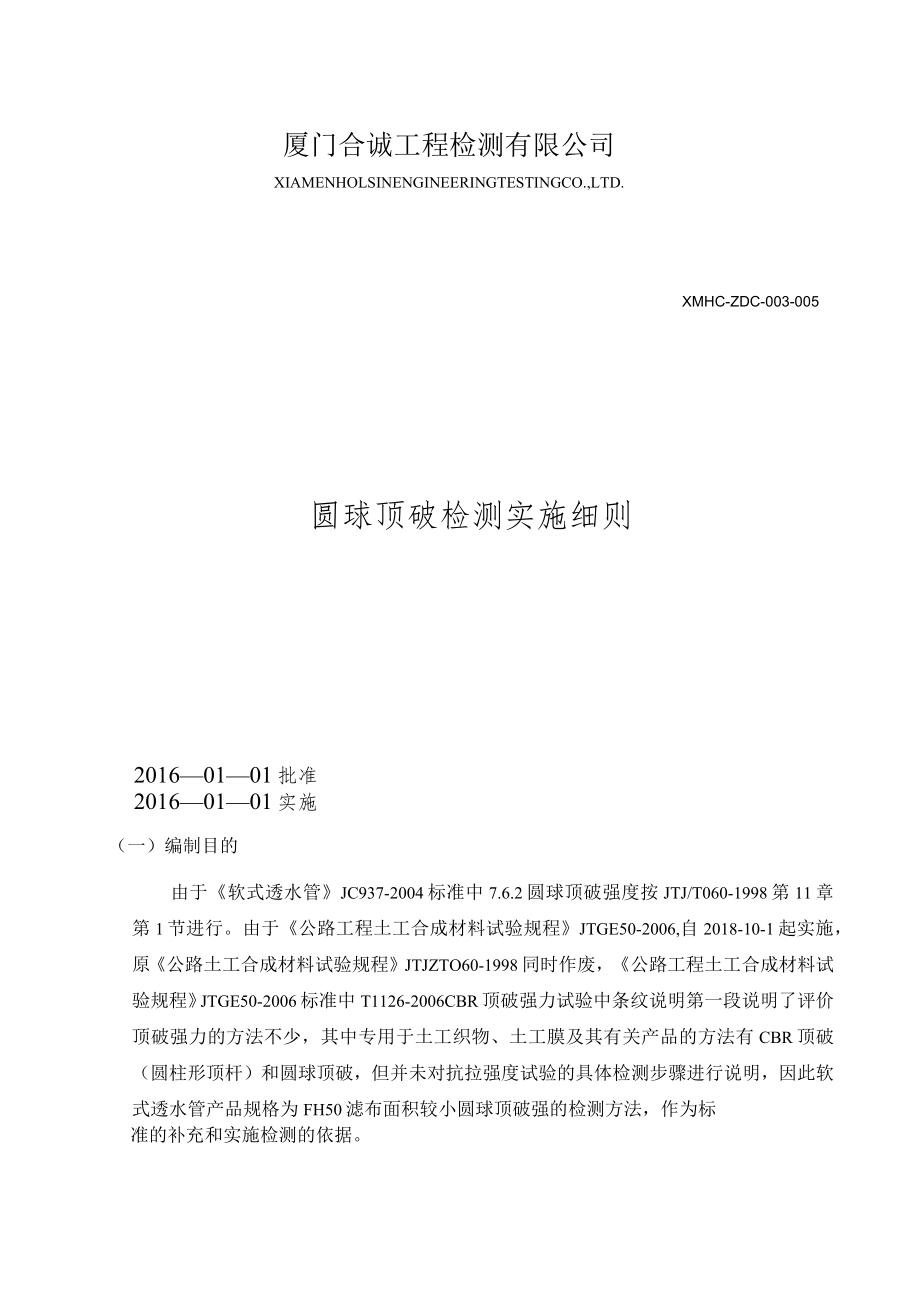

1、厦门合诚工程检测有限公司XIAMENHOLSINENGINEERINGTESTINGCO.,LTD.XMHC-ZDC-003-005圆球顶破检测实施细则20160101批准20160101实施（一）编制目的由于软式透水管JC937-2004标准中7.6.2圆球顶破强度按JTJ/T060-1998第11章第1节进行。由于公路工程土工合成材料试验规程JTGE50-2006,自2018-10-1起实施，原公路土工合成材料试验规程JTJZTO60-1998同时作废，公路工程土工合成材料试验规程JTGE50-2006标准中T1126-2006CBR顶破强力试验中条纹说明第一段说明了评价顶破强力的方法不少

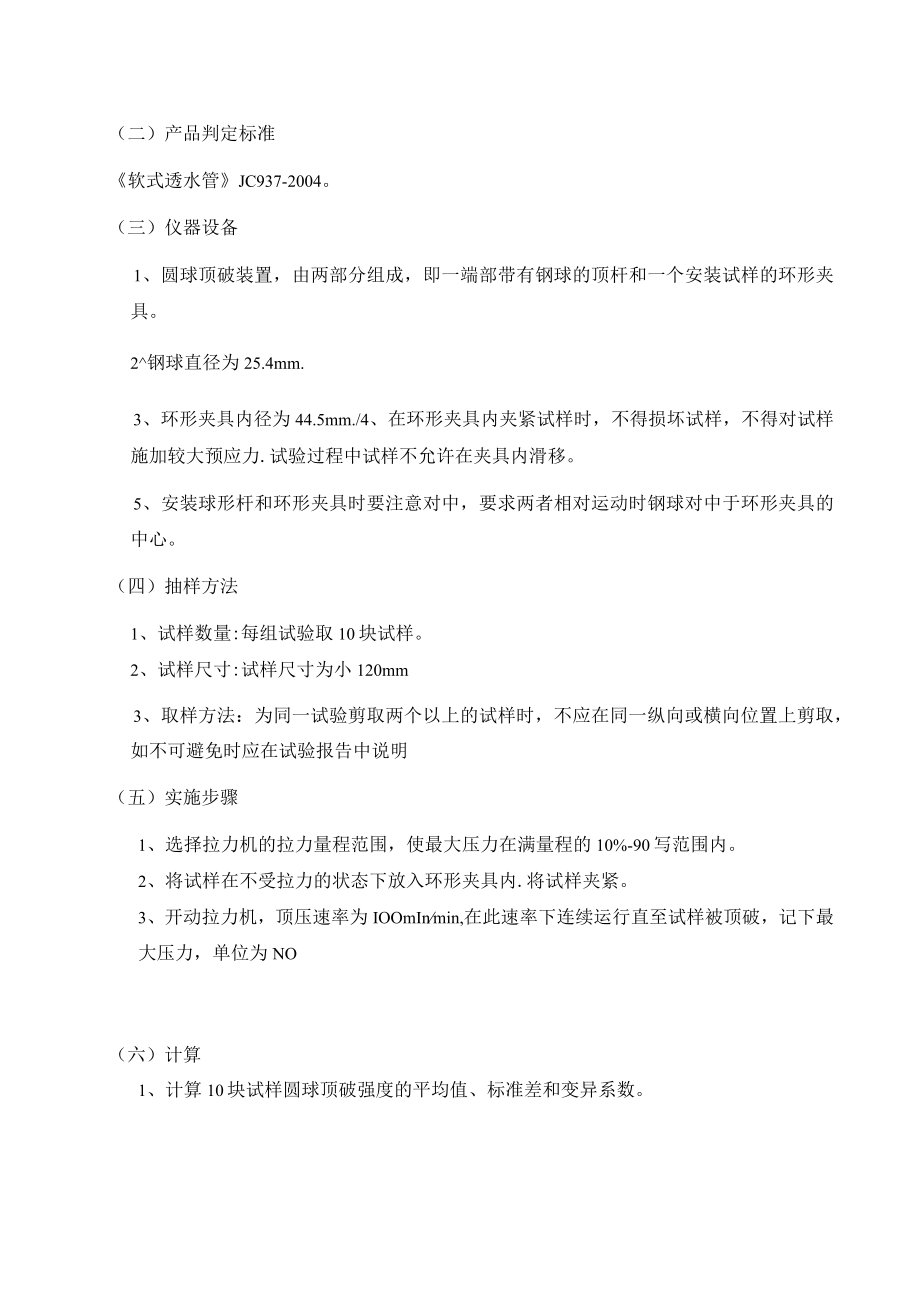

2、，其中专用于土工织物、土工膜及其有关产品的方法有CBR顶破（圆柱形顶杆）和圆球顶破，但并未对抗拉强度试验的具体检测步骤进行说明，因此软式透水管产品规格为FH50滤布面积较小圆球顶破强的检测方法，作为标准的补充和实施检测的依据。（二）产品判定标准软式透水管JC937-2004。（三）仪器设备1、圆球顶破装置，由两部分组成，即一端部带有钢球的顶杆和一个安装试样的环形夹具。2钢球直径为25.4mm.3、环形夹具内径为44.5mm./4、在环形夹具内夹紧试样时，不得损坏试样，不得对试样施加较大预应力.试验过程中试样不允许在夹具内滑移。5、安装球形杆和环形夹具时要注意对中，要求两者相对运动时钢球对中于环形夹具的中心。（四）抽样方法1、试样数量:每组试验取10块试样。2、试样尺寸:试样尺寸为小120mm3、取样方法：为同一试验剪取两个以上的试样时，不应在同一纵向或横向位置上剪取，如不可避免时应在试验报告中说明（五）实施步骤1、选择拉力机的拉力量程范围，使最大压力在满量程的10%-90写范围内。2、将试样在不受拉力的状态下放入环形夹具内.将试样夹紧。3、开动拉力机，顶压速率为IOOmInmin,在此速率下连续运行直至试样被顶破，记下最大压力，单位为NO（六）计算1、计算10块试样圆球顶破强度的平均值、标准差和变异系数。批准人：潘忠祥编制人：陈丽蓉
