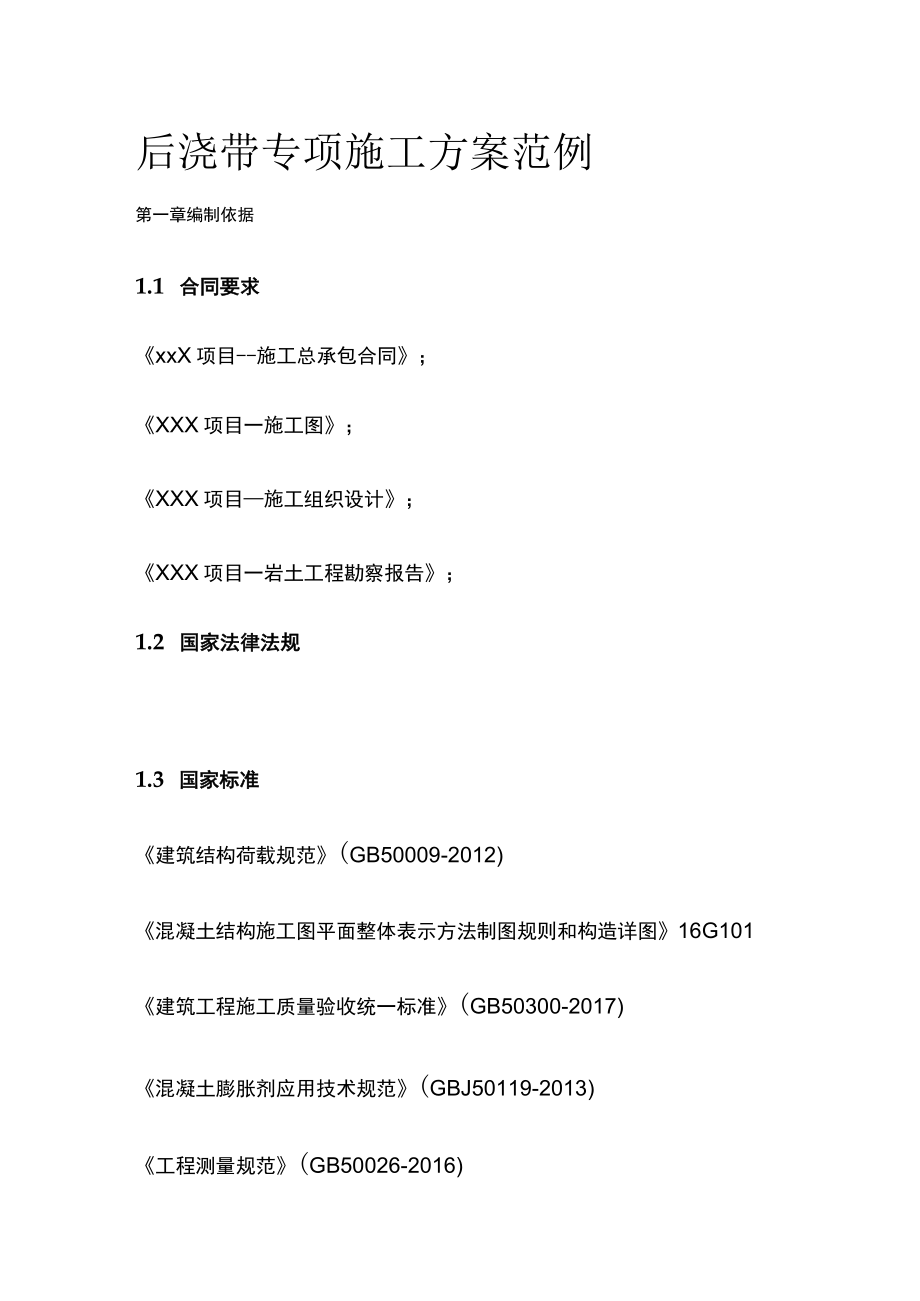

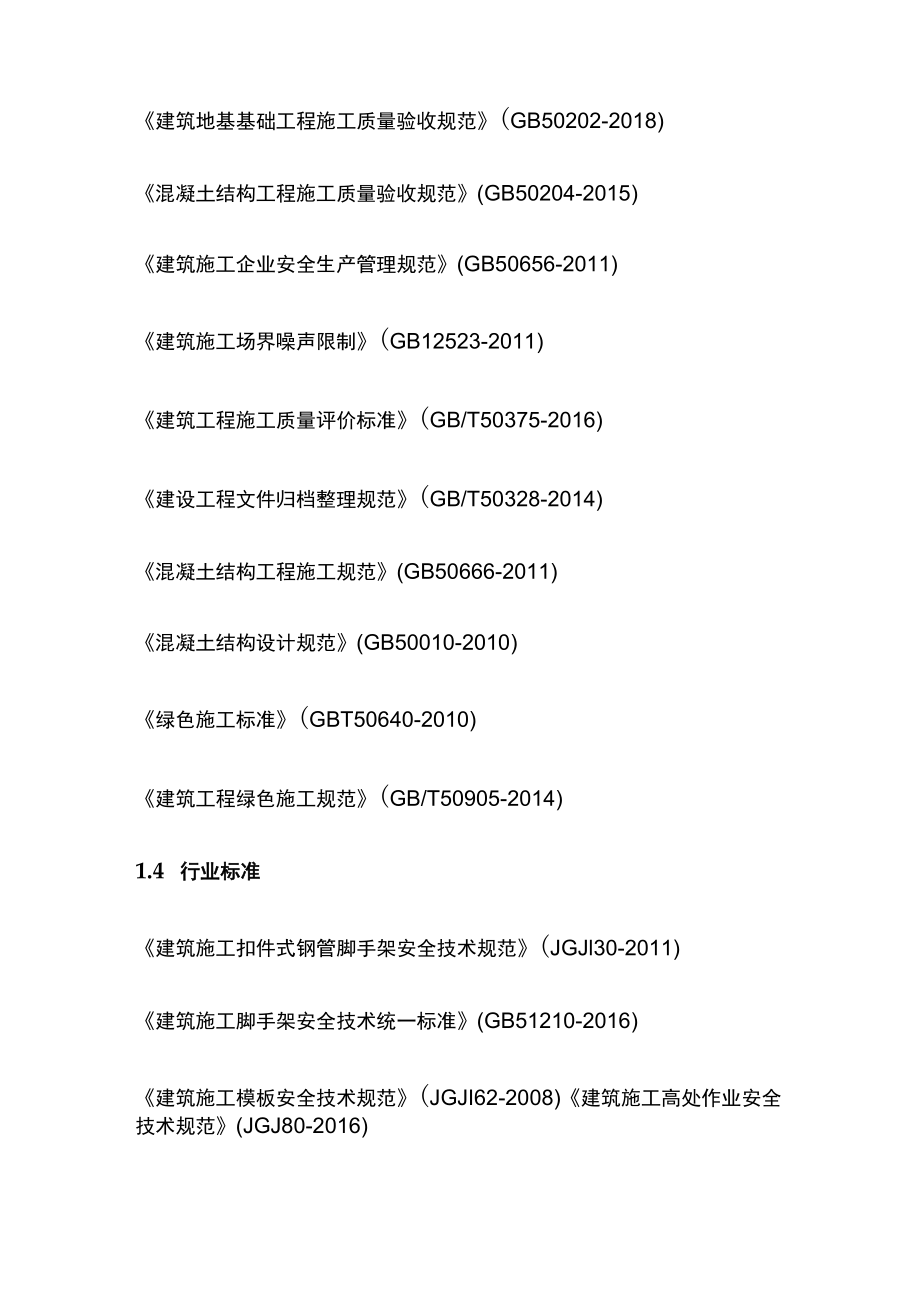

1、后浇带专项施工方案范例第一章编制依据1.1 合同要求xxX项目-施工总承包合同；XXX项目一施工图；XXX项目施工组织设计；XXX项目一岩土工程勘察报告；1.2 国家法律法规1.3 国家标准建筑结构荷载规范(GB50009-2012)混凝土结构施工图平面整体表示方法制图规则和构造详图16G101建筑工程施工质量验收统一标准(GB50300-2017)混凝土膨胀剂应用技术规范(GBJ50119-2013)工程测量规范(GB50026-2016)建筑地基基础工程施工质量验收规范(GB50202-2018)混凝土结构工程施工质量验收规范(GB50204-2015)建筑施工企业安全生产管理规范(GB5

2、0656-2011)建筑施工场界噪声限制(GB12523-2011)建筑工程施工质量评价标准(GB/T50375-2016)建设工程文件归档整理规范(GB/T50328-2014)混凝土结构工程施工规范(GB50666-2011)混凝土结构设计规范(GB50010-2010)绿色施工标准(GBT50640-2010)建筑工程绿色施工规范(GB/T50905-2014)1.4 行业标准建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2011)建筑施工脚手架安全技术统一标准(GB51210-2016)建筑施工模板安全技术规范(JGJI62-2008)建筑施工高处作业安全技术规范(JGJ80-2

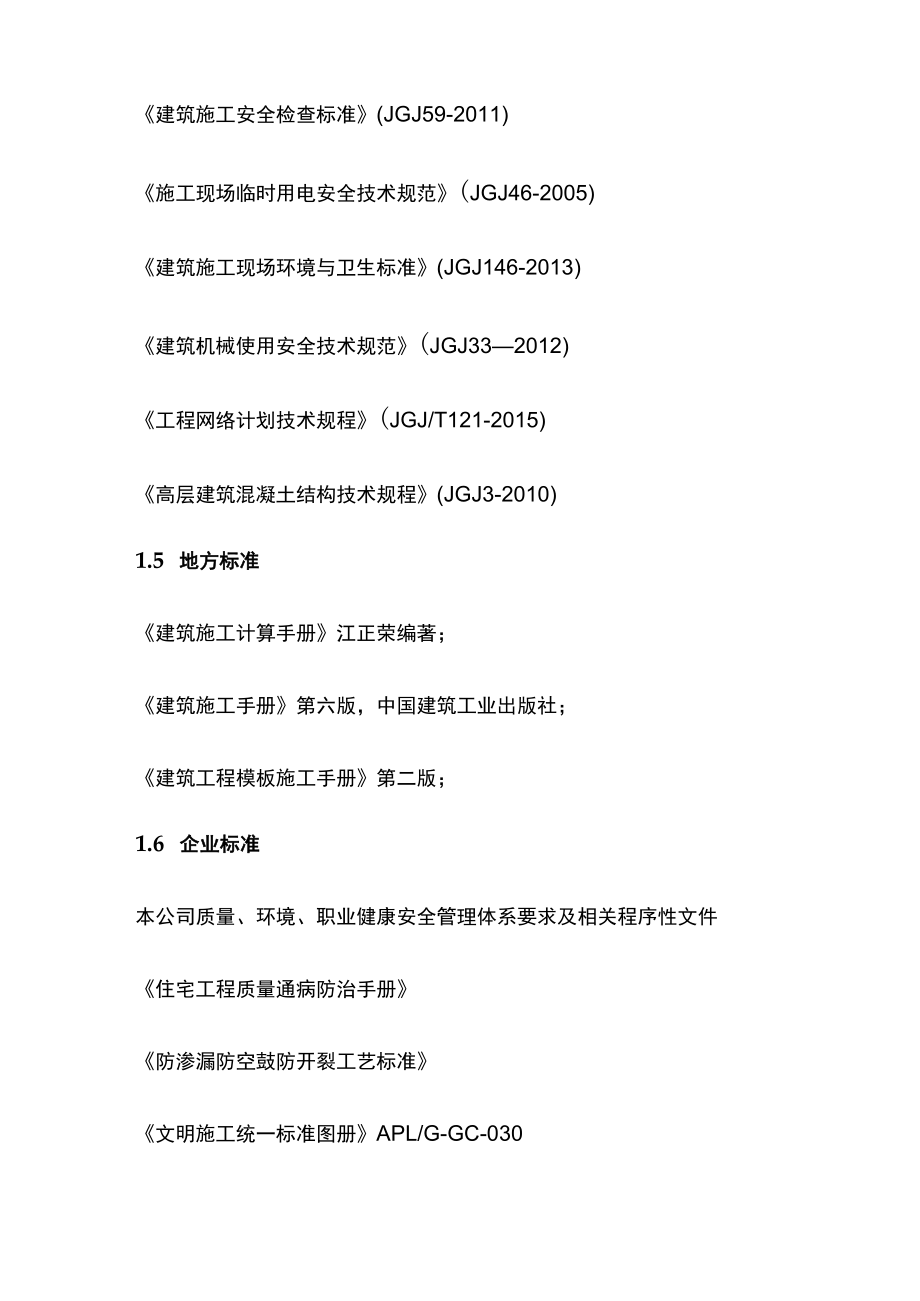

3、016)建筑施工安全检查标准(JGJ59-2011)施工现场临时用电安全技术规范(JGJ46-2005)建筑施工现场环境与卫生标准(JGJ146-2013)建筑机械使用安全技术规范(JGJ332012)工程网络计划技术规程(JGJ/T121-2015)高层建筑混凝土结构技术规程(JGJ3-2010)1.5 地方标准建筑施工计算手册江正荣编著；建筑施工手册第六版，中国建筑工业出版社；建筑工程模板施工手册第二版；1.6 企业标准本公司质量、环境、职业健康安全管理体系要求及相关程序性文件住宅工程质量通病防治手册防渗漏防空鼓防开裂工艺标准文明施工统一标准图册APL/G-GC-030雅居乐文明施工检查标

4、准APL/G-GC-004第二章工程概况2.1 项目概况项目位于茂名市电白县电城镇电白盐场附近，地块位于博贺湾大道南侧，地块东侧为西利路，西侧位为石利路，南侧为文东路。场地为滨海海湾地貌，场地表大部分为鱼塘、盐田和海边滩涂，场地开阔。本项目由5栋86.60m高层住宅塔楼、4栋98.20m高层住宅塔楼、40栋低层住宅、一所幼儿园、塔楼裙房沿街商铺以及一层地下停车库组成。总用地面积71715m2,共计总建筑面积179587.9rf,总计容建筑面积：152556.36m1总不计容建筑面积27031.54mjo其中住宅总计容建筑面积：145396.7商业建筑面积：2208.85m2,幼儿园计容建筑面积

5、:3558.61m2o序项目内容号1. 工程XXX项目二期名称2. 工程茂名滨海新区博贺湾新城地址3. 项目9栋高层住宅、40栋底层住宅及1栋幼儿园，总建筑面积概况177z713.37肝，总造价23396万元。4.建设单位茂名和信房地产开发有限公司5.勘察单位广东省重工建筑设计院公司6.设计单位广东省重工设计院有限公司7.施工单位8.监理单位广东重工建设监理有限公司9.合同工期计划工期为2018年11月15日至2019年12月20日，间断施工时间共计401个日历天10.质量目标合格，满足设计、规范要求茂名市建设管理部门要求2.2 结构概况高层塔楼采用混凝土剪力墙结构，低层建筑采用混凝土框架结构

6、，高层区室内正负零标高为6.15m,室外正负零标高为5.85m,别墅区室内正负零标高为4.50m,室外正负零标高为4.20m,幼儿园室内正负零标高为4.60m,室外正负零标高为4.30m,地下室底板板面标高为0.20mo序号项目内容1结构形式剪力墙结构、框架结构2地基基础预应力高强混凝土管桩基础3基础埋深桩1220m4场地类别类5混凝土强度C20C556抗震等级三级7结构设计年限50年8钢筋等级HPB300、HRB335、HRB4009钢筋搭接机械连接、焊接连接、绑扎连接2.3后浇带概况本工程为减小因混凝土收缩产生的附加应力，以及不避免不均匀沉降，按设计要求，在地下室混凝土基础底板、挡土墙、梁

7、、板相同位置均设置后浇带，带宽为800mmo后浇带须在底板已浇筑完成后60天进行硅浇筑施工。该部分要求采用微膨胀已浇筑，约束膨胀率为0.04%,低温入模，后浇带连接处施工缝留设止水带。后浇带的交接缝可做成平直缝（或凹缝），浇灌混凝土前应将其表面浮浆及杂物清除，表面涂刷混凝土界面剂（水平缝可先铺净浆，再铺3050mm厚的1:1水泥砂浆）并及时浇筑混凝土。后浇带混凝土强度等级应提高一级（5MPa）且宜采用早强、补偿收缩的微膨胀混凝土浇灌。地板设计做法示意图墙板设计做法示意图顶板设计做法示意图第三章后浇带的处理根据结构设计要求，预留的后浇带，由于塔楼和裙楼的高差较大，且地基相对不稳定，设计时考虑塔楼

8、和裙楼的不均沉降造成楼面裂缝。因此设置沉降性后浇带，沉降性后浇带在塔楼封顶后、沉降观测稳定后方可对沉降性后浇带进行处理，其它部分的伸缩后浇带在结构楼面佐浇筑后60天可以打凿清理封模浇筑，后浇带的已为C35加膨胀剂。后浇带的处理相当重要，特别是在楼面模板施工时，就要考虑后浇带两侧梁板回头支撑。否则必然造成后浇带位置的连续梁变成悬臂梁而因楼面荷载过大而断裂。3.1后浇带两侧混凝土施工缝的处理1）对已经硬化的混凝土表面，安排人凿毛处理，以露出坚硬水泥和石子为准。2 ）对较严重的蜂窝或孔洞进行修补，凿实后采取高一标号微膨胀豆石混凝土。3 ）在后浇带混凝土浇筑前应用喷枪（用水和空气）清理表面。3.2 后

9、浇带除锈锈蚀仅仅是钢筋表面浮锈，化学除锈对钢筋和止水钢板可能会造成一定的副作用，尽量不予考虑。表面浮锈的清除可以采用手持电动打磨机清除，后浇带下部钢筋或梁钢筋不便于打磨的，需在下一层搭设操作架。操作架采用48*3.5钢管搭设，纵横距1200mm*1200mm,步距1800mm,工人站立层满铺双层钢笆片。3.3 钢筋变形处理由于施工原因以及长时间停工温度影响板面胀缩和结构微沉降，引起后浇带处板筋和梁筋微变形，如不调整将会影响板混凝土钢筋的保护层厚度减小，影响后浇带的浇筑质量，因此有必要在钢筋除锈后期，模板支好后混凝土浇筑前将突出板面变形的钢筋人工进行调整，使钢筋的变形方向平行于板的板面方向。对于

10、当初施工中个别人为掰弯的钢筋也要进行人工调整，调直并平行于板面方向。确保板的混凝土保护层厚度及钢筋间距满足规范要求。3.4 后浇带止水处理因后浇带止水钢板除锈后厚度变小，止水作用未必能达到应有效果,除锈后的后浇带需重新在两侧后浇缝处各安装1条20mm*20mm橡胶止水条。第四章后浇带回顶的原因负一层主楼与裙楼之间的沉降性后浇带，需至主体封顶沉降稳定后方可拆除完善，因此该位置的回头顶时间长，回头顶用轮扣脚手架。预支顶法能确保后浇带两侧的悬挑梁不致受力过大而产生裂缝。第五章后浇带施工措施5.1 底板后浇带施工方法1、底板后浇带支模：1.1、 底板后浇带采用钢筋作骨架铺三层钢丝模板支护。钢筋骨架做法

11、：竖向立筋采用l4钢筋，间距500;水平筋l4钢筋，间距200o1.2、 为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗硅侧压力加设斜拉筋和水平拉筋。13.后浇带支模施工要求：钢板止水片严禁钻孔，止水片处立筋应断开，与止水片的锚固筋焊接。2、底板后浇带的保护措施2.1.底板后浇带施工构造后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的碎土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距IOm,发生集水时用小型水泵抽排。图5.1底板后浇带支撑2.2、后浇带临时封闭措施后浇带放置期间，为防止杂物

12、、污水进入带内，采取以下封闭措施：在底板后浇带两侧砌筑120宽z120高的砖带。砌体为MUlO标准砖，砂浆用M5水泥砂浆；砖带与底板面转角处用1:2水泥砂浆抹灰。上部用18mm厚胶合板板封闭。5.2梁.板后浇带施工方法L梁、板后浇带支模梁、板后浇带支模采用钢筋骨架铺钢丝网支护，参底板后浇带做法。2、后浇跨的支撑方案后浇带封闭前，后浇跨处梁、板模板的支撑不得拆除，同时后浇带跨内不得施加其他荷载，以保证结构安全。3、梁、板后浇带保护3.1、 梁、板后浇带保护同底板，但楼板上砌筑500高的砖带。3.2、 顶板后浇带保护同楼板，为防止高空落物打击和雨水进入地下室，在顶板上架设防护棚和防雨棚。楼板后浇带

13、脚手架独立支撑楼板后浇带脚手架独立支撑5.3 墙体后浇带施工1、墙体后浇带施工方法墙体后浇带模板及支撑作法参照底板的做法。2、墙体后浇带内侧的保护墙体后浇采用外罩18mm厚复合板加以保护,用膨胀螺栓固定。其顶部应作防水保护措施。3、墙体后浇带处侧的施工措施外墙后浇带放置期间，为确保室外土方的回填和防水施工，对后浇带采取临时封闭措施。防水砂浆抹面，顶部采用胶合板覆盖。底部留设集水坑，发生集水时用小型水泵抽排。图5.3外墙后浇带安装（外侧砖砌挡墙）5.4 后浇带部位钢筋施工L后浇带部位的钢筋必须按设计要求图纸施工不得任意甩搓和割断。2、为了能在底板后浇带内进行支模、清扫等作业，在底板上层钢筋上留一

14、个500500出入孔，此部位的钢筋在后浇带浇筑前应进行封闭处So3、后浇带内裸露的钢筋刷107胶水泥浆包裹加以保护。5.5 后浇带混凝土的浇筑和养护1、后浇带混凝土的浇筑1.1,碎的配合比设计和浇筑时间应按施工图及相关规范进行。经设计、监理、建设等单位认可后方能进行浇筑施工。12后浇带的硅处理：将模板杂物清除、表面浮渣、松散已剔除干净，钢筋及止水钢板铁锈和水泥浆清除干净，露出坚实粗糙的面，并冲洗干净，排除积水，用喷雾器喷水48小时使其充分湿润。1.3、混凝土要振捣密实，防止漏振，避免过振，采用斜面分层施工，振捣工作从浇筑层的下端开始，逐渐上移，以保证混凝土的质量。2、后浇带的养护待混凝土初凝后

15、，用塑料薄膜加一层草袋覆盖，水化热峰值过后，碎温度下降后，可盖薄膜，覆盖草袋并洒水养护，地下结构养护时间不少于28天，地上结构养护时间不少于14天。楼板及顶板后浇混凝土强度达到100%并经质检员认可后，方可拆除模板及支撑。第六章顶撑方法原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。L顶撑施工顺序梁底模板拆除一梁底顶撑一顶板模板拆除一顶板顶撑2、顶撑施工为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶；在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。后浇带二次回顶支
