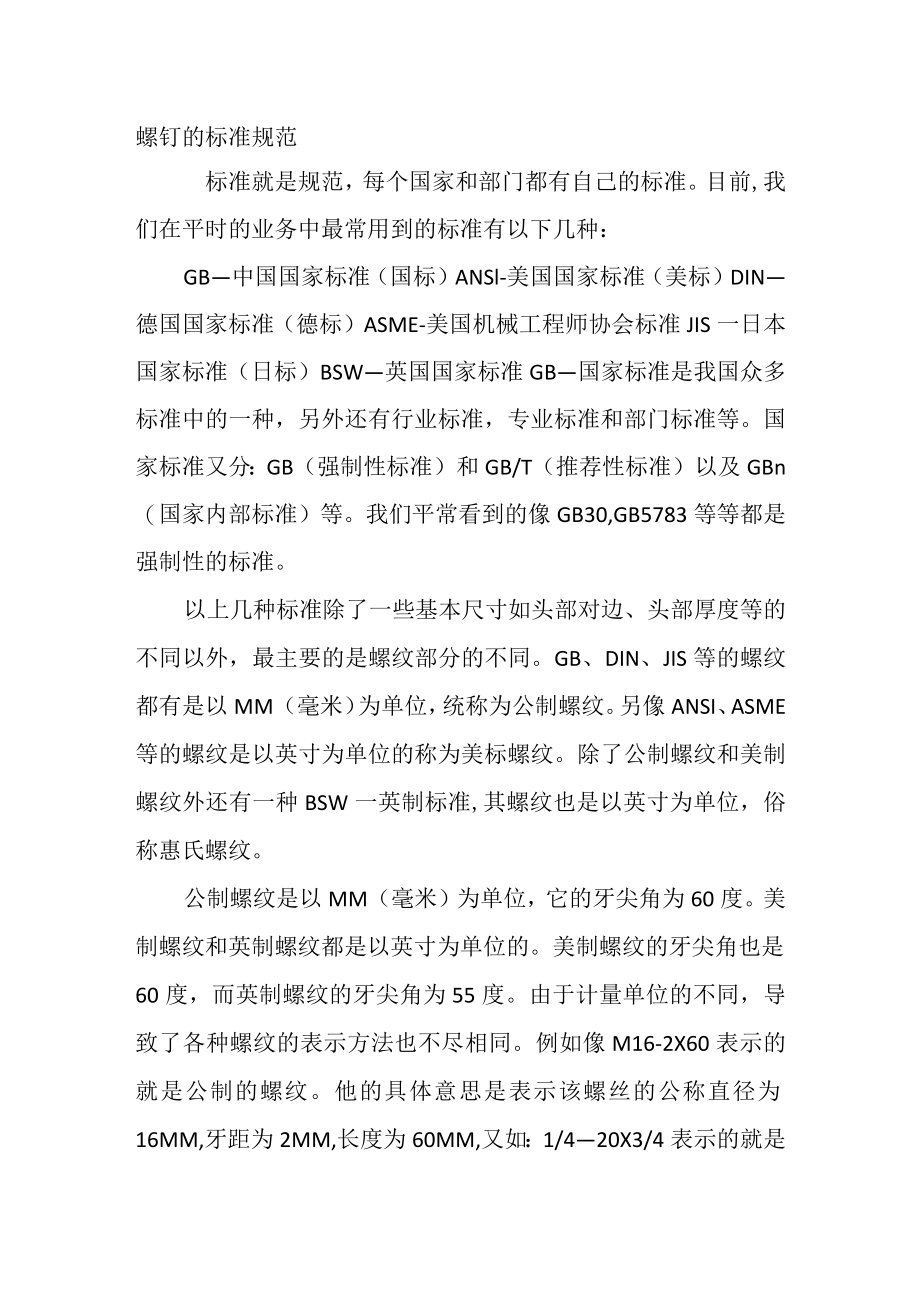

1、螺钉的标准规范标准就是规范，每个国家和部门都有自己的标准。目前,我们在平时的业务中最常用到的标准有以下几种：GB中国国家标准（国标）ANSl-美国国家标准（美标）DIN德国国家标准（德标）ASME-美国机械工程师协会标准JIS一日本国家标准（日标）BSW英国国家标准GB国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。我们平常看到的像GB30,GB5783等等都是强制性的标准。以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。GB、DIN、JIS等的

2、螺纹都有是以MM（毫米）为单位，统称为公制螺纹。另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种BSW一英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM,牙距为2MM,长度为60MM,又如：1/420X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/

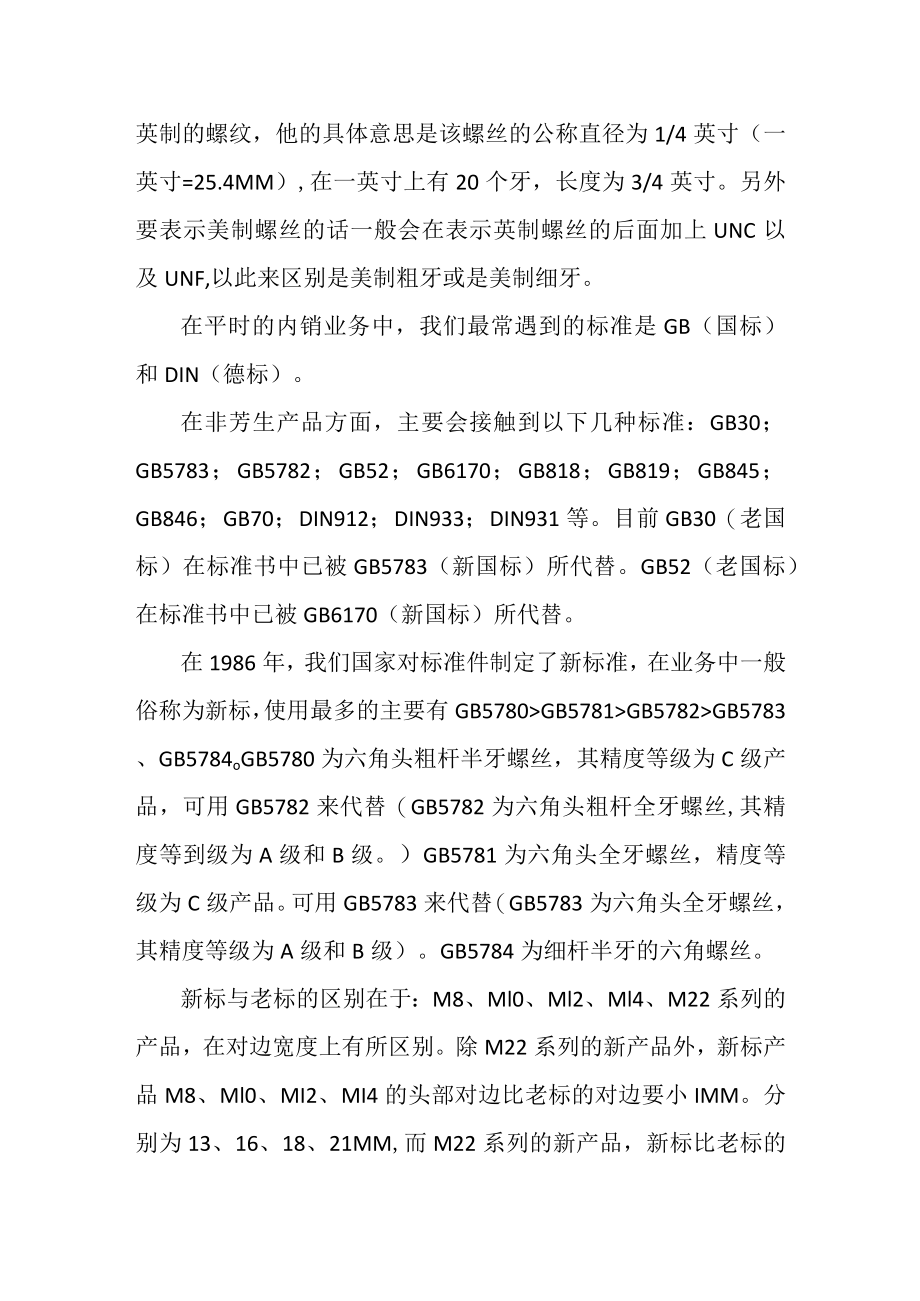

3、4英寸（一英寸=25.4MM）,在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF,以此来区别是美制粗牙或是美制细牙。在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。在非芳生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。目前GB30（老国标）在标准书中已被GB5783（新国标）所代替。GB52（老国标）在标准书中已被GB6170（新国标）所代替。在1986年，我们

4、国家对标准件制定了新标准，在业务中一般俗称为新标，使用最多的主要有GB5780GB5781GB5782GB5783、GB5784oGB5780为六角头粗杆半牙螺丝，其精度等级为C级产品，可用GB5782来代替（GB5782为六角头粗杆全牙螺丝,其精度等到级为A级和B级。）GB5781为六角头全牙螺丝，精度等级为C级产品。可用GB5783来代替（GB5783为六角头全牙螺丝，其精度等级为A级和B级）。GB5784为细杆半牙的六角螺丝。新标与老标的区别在于：M8、Ml0、Ml2、Ml4、M22系列的产品，在对边宽度上有所区别。除M22系列的新产品外，新标产品M8、Ml0、MI2、MI4的头部对边比

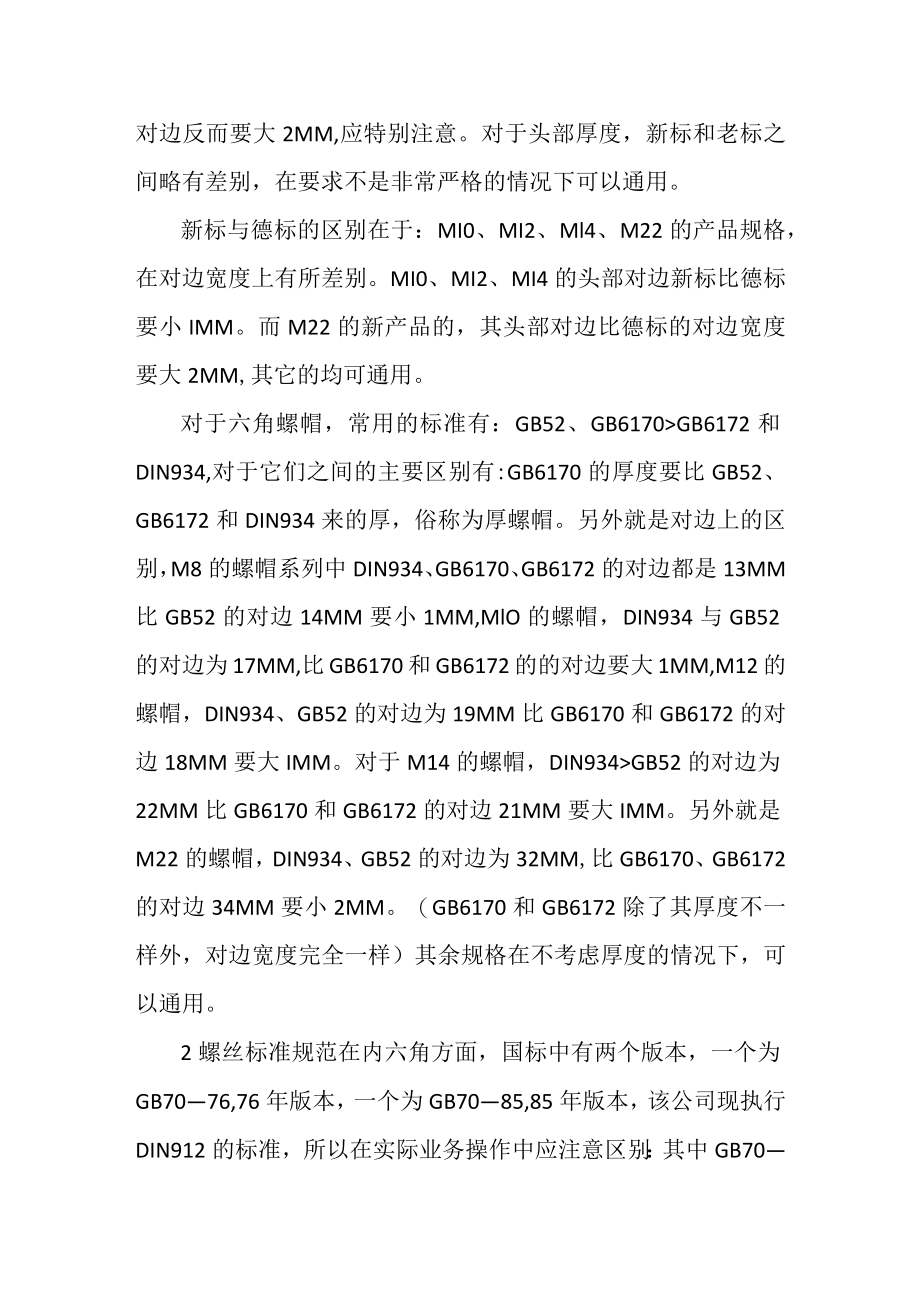

5、老标的对边要小IMM。分别为13、16、18、21MM,而M22系列的新产品，新标比老标的对边反而要大2MM,应特别注意。对于头部厚度，新标和老标之间略有差别，在要求不是非常严格的情况下可以通用。新标与德标的区别在于：MI0、MI2、Ml4、M22的产品规格，在对边宽度上有所差别。MI0、MI2、MI4的头部对边新标比德标要小IMM。而M22的新产品的，其头部对边比德标的对边宽度要大2MM,其它的均可通用。对于六角螺帽，常用的标准有：GB52、GB6170GB6172和DIN934,对于它们之间的主要区别有:GB6170的厚度要比GB52、GB6172和DIN934来的厚，俗称为厚螺帽。另外就

6、是对边上的区别，M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM,MlO的螺帽，DIN934与GB52的对边为17MM,比GB6170和GB6172的的对边要大1MM,M12的螺帽，DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大IMM。对于M14的螺帽，DIN934GB52的对边为22MM比GB6170和GB6172的对边21MM要大IMM。另外就是M22的螺帽，DIN934、GB52的对边为32MM,比GB6170、GB6172的对边34MM要小2MM。（GB6170和GB6172除了其厚度不一

7、样外，对边宽度完全一样）其余规格在不考虑厚度的情况下，可以通用。2螺丝标准规范在内六角方面，国标中有两个版本，一个为GB7076,76年版本，一个为GB7085,85年版本，该公司现执行DIN912的标准，所以在实际业务操作中应注意区别：其中GB7085与DIN912完全重合，故对于使用新标的情况，不存在着差别，主要是GB7076与DIN912之间有所区别：M8系列的内六角产品，GB7076的圆头径为12.5MM,比DIN912的13.27MM要小一些,MlO系列的内六角产品,GB7076的圆头径为15MM,比DIN912的16.27要小一些,M12系列的内六角,GB7076的圆头径为18MM

8、,比DIN912的对边18.27要小一些,另像Ml6、M20系列的内六角GB7076的圆头径比DIN912的要小0.33MM,分另IJ为24MM,30MMoDIN912的贝IJ分另IJ为24.33MM和30.33MMo另外老标与德标内六角之间的内对边宽度由于标准不同而不同，GB7076的内对边要小一些，在业务作业中也应加以注意。另外，平时可能会用到的马车螺丝也有一些区别，在此也作一个说明，在国标中，有两种马车螺丝的标准，即GB12（小半圆头方颈螺丝）和GB14（大半圆头方颈螺丝），平时在市面上较常用的还有德标标准DIN603o现对这三者加以区别：对于圆头颈，在同一规格比较时是：GB12o通常在

9、马车螺丝的使用时，往往要求头颈大而厚，所以DIN603马车螺丝的标准完全符合要求。名称：L机螺钉2.自攻螺钉3.钻尾螺钉4.墙板钉5.纤维板钉6.木螺钉7.六角木螺钉8.不脱出螺钉9.组合螺钉10,微型螺钉11.家具螺钉12.电子螺钉头型：L六角头(hexagonhead)2.六角头法兰面(hexagonheadwithflange)3.方头(squarehead)4.T形头Thead(hammerhead)5.扁圆mushroomhead(trusshead)6圆柱头(cheesehead)7,圆头(roundhead)8.盘头(panhead)9,沉头countersunkhead(flathead)10.半沉头槽型：L菲利普2.十/一字3,一字4.内三角5,内角四方6.十字7,米字8花形9,梅花形10.花形一字IL特形12.内六角
