基础工程主要分项工程防止质量通病的措施.docx

《基础工程主要分项工程防止质量通病的措施.docx》由会员分享，可在线阅读，更多相关《基础工程主要分项工程防止质量通病的措施.docx（19页珍藏版）》请在第壹文秘上搜索。

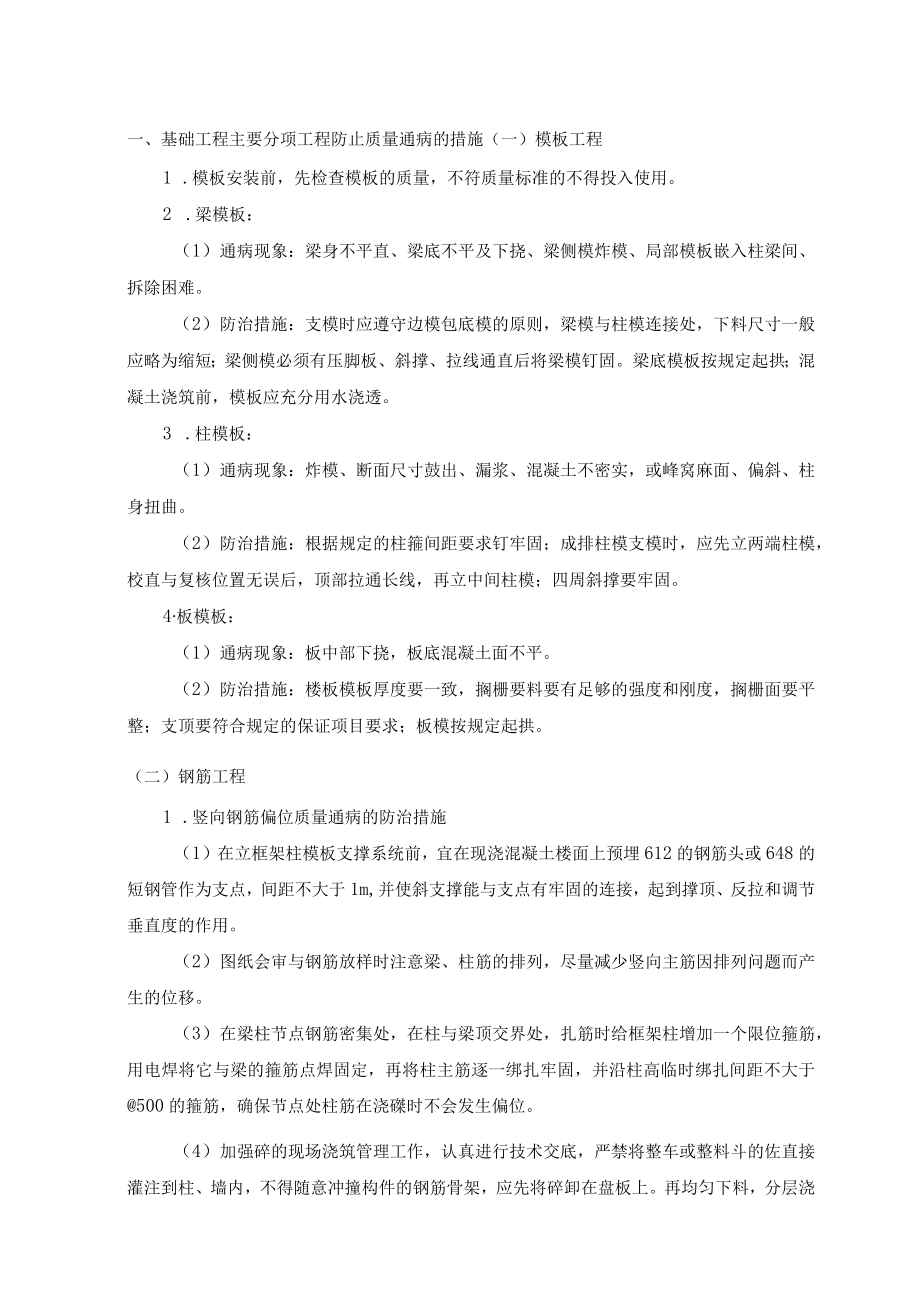

1、一、基础工程主要分项工程防止质量通病的措施（一）模板工程1 .模板安装前，先检查模板的质量，不符质量标准的不得投入使用。2 .梁模板：（1）通病现象：梁身不平直、梁底不平及下挠、梁侧模炸模、局部模板嵌入柱梁间、拆除困难。（2）防治措施：支模时应遵守边模包底模的原则，梁模与柱模连接处，下料尺寸一般应略为缩短；梁侧模必须有压脚板、斜撑、拉线通直后将梁模钉固。梁底模板按规定起拱；混凝土浇筑前，模板应充分用水浇透。3 .柱模板：（1）通病现象：炸模、断面尺寸鼓出、漏浆、混凝土不密实，或峰窝麻面、偏斜、柱身扭曲。（2）防治措施：根据规定的柱箍间距要求钉牢固；成排柱模支模时，应先立两端柱模，校直与复核位置

2、无误后，顶部拉通长线，再立中间柱模；四周斜撑要牢固。4板模板：（1）通病现象：板中部下挠，板底混凝土面不平。（2）防治措施：楼板模板厚度要一致，搁栅要料要有足够的强度和刚度，搁栅面要平整；支顶要符合规定的保证项目要求；板模按规定起拱。（二）钢筋工程1 .竖向钢筋偏位质量通病的防治措施（1）在立框架柱模板支撑系统前，宜在现浇混凝土楼面上预埋612的钢筋头或648的短钢管作为支点，间距不大于1m,并使斜支撑能与支点有牢固的连接，起到撑顶、反拉和调节垂直度的作用。（2）图纸会审与钢筋放样时注意梁、柱筋的排列，尽量减少竖向主筋因排列问题而产生的位移。（3）在梁柱节点钢筋密集处，在柱与梁顶交界处，扎筋时

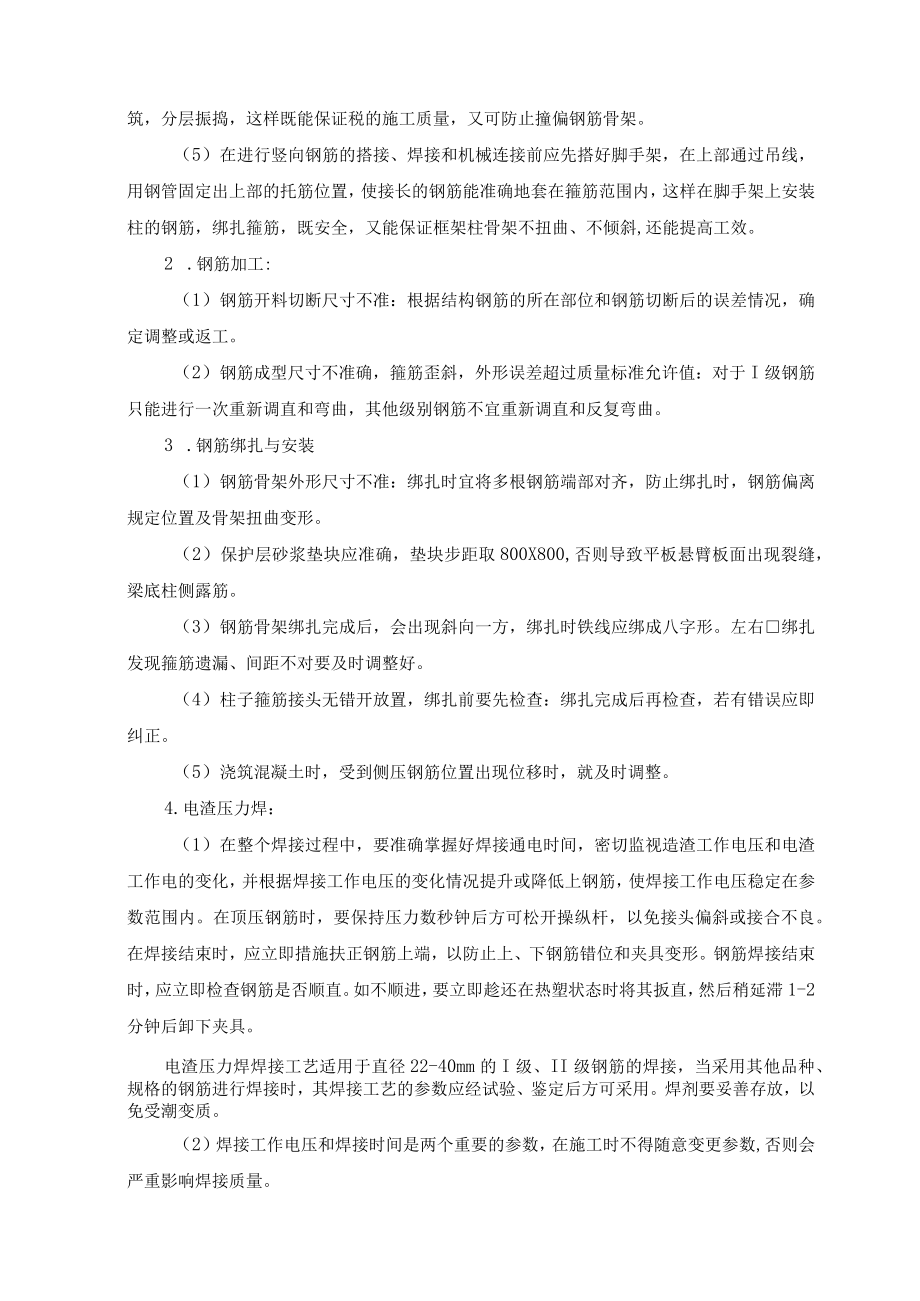

3、给框架柱增加一个限位箍筋，用电焊将它与梁的箍筋点焊固定，再将柱主筋逐一绑扎牢固，并沿柱高临时绑扎间距不大于500的箍筋，确保节点处柱筋在浇磔时不会发生偏位。（4）加强碎的现场浇筑管理工作，认真进行技术交底，严禁将整车或整料斗的佐直接灌注到柱、墙内，不得随意冲撞构件的钢筋骨架，应先将碎卸在盘板上。再均匀下料，分层浇筑，分层振捣，这样既能保证税的施工质量，又可防止撞偏钢筋骨架。（5）在进行竖向钢筋的搭接、焊接和机械连接前应先搭好脚手架，在上部通过吊线，用钢管固定出上部的托筋位置，使接长的钢筋能准确地套在箍筋范围内，这样在脚手架上安装柱的钢筋，绑扎箍筋，既安全，又能保证框架柱骨架不扭曲、不倾斜,还能

4、提高工效。2 .钢筋加工:（1）钢筋开料切断尺寸不准：根据结构钢筋的所在部位和钢筋切断后的误差情况，确定调整或返工。（2）钢筋成型尺寸不准确，箍筋歪斜，外形误差超过质量标准允许值：对于I级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。3 .钢筋绑扎与安装（1）钢筋骨架外形尺寸不准：绑扎时宜将多根钢筋端部对齐，防止绑扎时，钢筋偏离规定位置及骨架扭曲变形。（2）保护层砂浆垫块应准确，垫块步距取800X800,否则导致平板悬臂板面出现裂缝，梁底柱侧露筋。（3）钢筋骨架绑扎完成后，会出现斜向一方，绑扎时铁线应绑成八字形。左右绑扎发现箍筋遗漏、间距不对要及时调整好。（4）柱子箍筋接

5、头无错开放置，绑扎前要先检查：绑扎完成后再检查，若有错误应即纠正。（5）浇筑混凝土时，受到侧压钢筋位置出现位移时，就及时调整。4.电渣压力焊：（1）在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。在焊接结束时，应立即措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形。钢筋焊接结束时，应立即检查钢筋是否顺直。如不顺进，要立即趁还在热塑状态时将其扳直，然后稍延滞1-2分钟后卸下夹具。电渣压力焊焊接工艺适用于直径22-

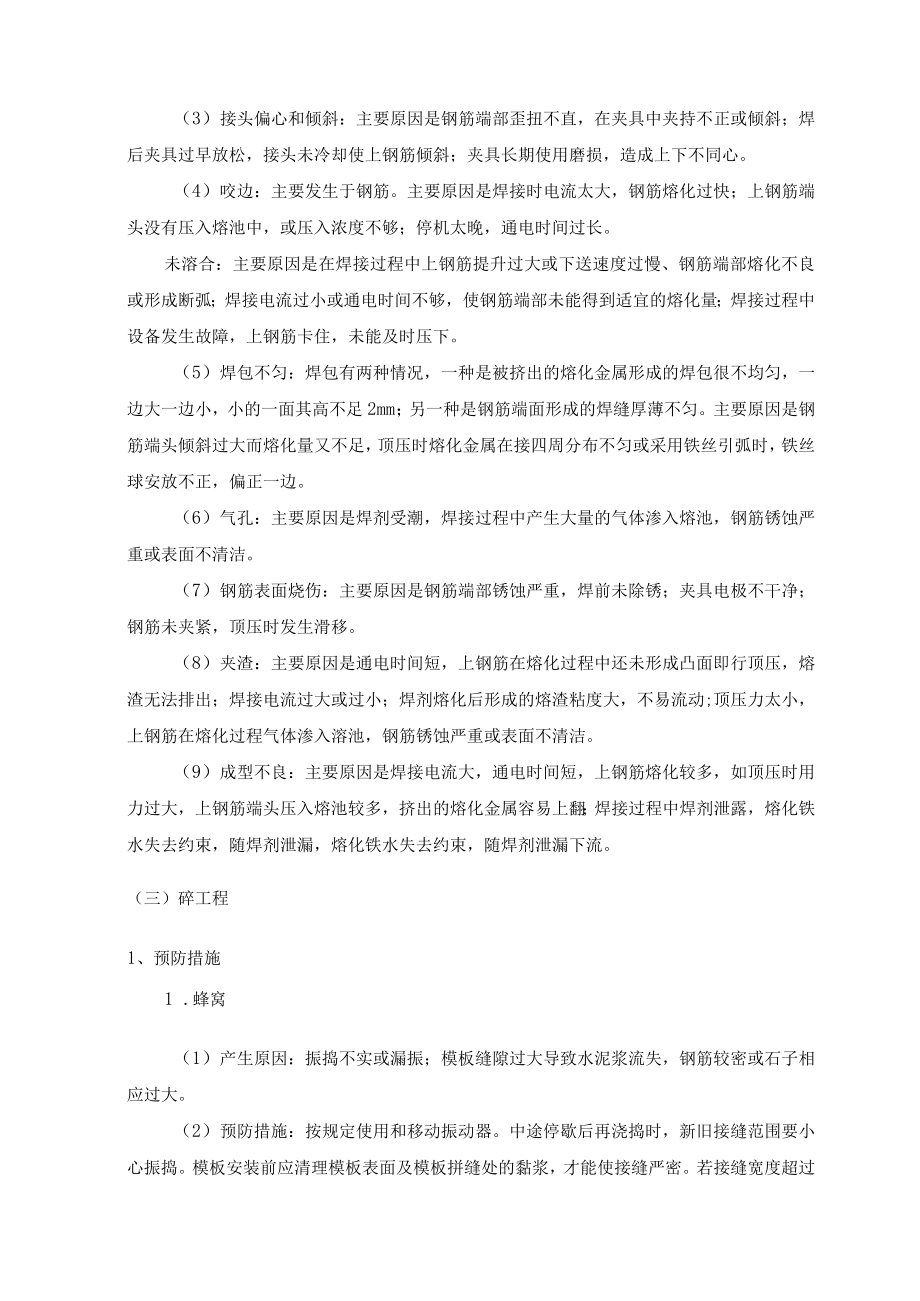

6、40mm的I级、II级钢筋的焊接，当采用其他品种、规格的钢筋进行焊接时，其焊接工艺的参数应经试验、鉴定后方可采用。焊剂要妥善存放，以免受潮变质。（2）焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数,否则会严重影响焊接质量。（3）接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜；焊后夹具过早放松，接头未冷却使上钢筋倾斜；夹具长期使用磨损，造成上下不同心。（4）咬边：主要发生于钢筋。主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有压入熔池中，或压入浓度不够；停机太晚，通电时间过长。未溶合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良

7、或形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量；焊接过程中设备发生故障，上钢筋卡住，未能及时压下。（5）焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成的焊包很不均匀，一边大一边小，小的一面其高不足2mm；另一种是钢筋端面形成的焊缝厚薄不匀。主要原因是钢筋端头倾斜过大而熔化量又不足，顶压时熔化金属在接四周分布不匀或采用铁丝引弧时，铁丝球安放不正，偏正一边。（6）气孔：主要原因是焊剂受潮，焊接过程中产生大量的气体渗入熔池，钢筋锈蚀严重或表面不清洁。（7）钢筋表面烧伤：主要原因是钢筋端部锈蚀严重，焊前未除锈；夹具电极不干净；钢筋未夹紧，顶压时发生滑移。（8）夹渣：主要原

8、因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排出；焊接电流过大或过小；焊剂熔化后形成的熔渣粘度大，不易流动;顶压力太小，上钢筋在熔化过程气体渗入溶池，钢筋锈蚀严重或表面不清洁。（9）成型不良：主要原因是焊接电流大，通电时间短，上钢筋熔化较多，如顶压时用力过大，上钢筋端头压入熔池较多，挤出的熔化金属容易上翻；焊接过程中焊剂泄露，熔化铁水失去约束，随焊剂泄漏，熔化铁水失去约束，随焊剂泄漏下流。（三）碎工程1、预防措施1 .蜂窝（1）产生原因：振捣不实或漏振；模板缝隙过大导致水泥浆流失，钢筋较密或石子相应过大。（2）预防措施：按规定使用和移动振动器。中途停歇后再浇捣时，新旧接缝范

9、围要小心振捣。模板安装前应清理模板表面及模板拼缝处的黏浆，才能使接缝严密。若接缝宽度超过2.5mm,应予以填封，梁筋过密时应选择相应的石子粒径。2 .露筋（1）产生原因：主筋保护层垫块不足，导致钢筋紧贴模板；振捣不实。（2）预防措施：钢筋垫块夺取度要符合设计规定的保护层厚度；垫块放置间距适当，钢筋直径较小时垫块部距宜密些，使钢筋自重挠度减少；使用振动器必须待混凝土中气泡完全排除后才能移动。3 .麻面（1）产生原因：模板表面不光滑；模板湿润不够；漏涂隔离剂。（2）预防措施：模板应平整光滑，安装前要把粘浆清除干净，并满涂隔离剂，浇捣前对模板要浇水湿润。4 .孔洞（1）产生原因：在钢筋较密的部位，混

10、凝土被卡住或漏振。（2）预防措施：对钢筋较密的部位（如梁柱接头）应分次下料，缩小分层振捣的夺取度；按照规程使用振动器。5 .缝隙及夹渣（1）产生原因：施工缝没有按规定进行清理和浇浆，特别是柱头和梯板脚。（2）预防措施：浇注前对柱头、施工缝、梯板脚等部位重新检查，清理杂物、泥沙、木屑。6 .墙柱底部缺陷（烂脚）（1）产生原因：模板下口缝隙不严密，导致漏水泥浆；或浇筑前没有先浇灌足够50mm厚以上水泥砂浆。（2）预防措施：模板缝隙宽度超过2.5InIn应予以填塞严密，特别防止侧板吊脚;浇注混凝土前先浇足50-100m厚的水泥砂浆。7 .梁柱结点处（接头）断面尺寸偏差过大（1）产生原因：柱头模板刚度

11、差，或把安装柱头模板放在楼层模板安装的最后阶段，缺乏质量控制和监督。（2）预防措施：安装梁板模板前，先安装梁柱接头模板，并检查其断面尺寸、垂直度、刚度，符合要求才允许接驳梁模板。8 .楼板表面平整度差（1）产生原因：振捣后没有用拖板、刮尺抹平；梯级和斜水部位没有符合尺寸的模具定位；混凝土未达终凝就在上面行人和操作。（2）预防措施：浇捣楼面应提倡使用拖板或刮尺抹平，梯级要使用平直、厚度符合要求和模具定位；混凝土达到1.2MPa后才允许在混凝土面上操作。9 .基础轴线位移，螺孔、埋件位移（1）产生原因：模板支撑不牢，埋件固定措施不当，浇筑时受到碰撞引起。（2）预防措施：基础混凝土是属厚大构件，模板

12、支撑系统要予以充分考虑；当混凝土捣至螺孔底时，要进行复线检查，及时纠正。浇注混凝土时应在螺孔周边均匀下料，对重要的预埋螺栓尚应采用钢架固定。必要时二次浇筑。10 .混凝土表面不规则裂缝（1）产生原因：一般是淋水保养不及时，湿润不足，水分蒸发过快或厚大构件温差收缩，没有执行有关规定。（2）预防措施：混凝土终凝后立即进行淋水保养；高温或干燥天气要加麻袋等覆盖，保持构件有较久的湿润时间。厚大构件参照大体积混凝土施工的有关规定。11 .缺棱掉角（1）产生的原因：投料不准确，搅拌不均匀，出现局部强度低；或拆模板过早,拆模板方法不当。（2）预防措施：指定专人监控投料，投料计量准确；搅拌时间要足够；拆模应在

13、混凝土强度能保证其表面及棱角在拆除模板不受损坏时方能拆除。拆除时对构件棱角应予以保护。12 .钢筋保护层垫块脆裂（1）产生原因：垫块强度低于构件强度；沉置钢筋笼时冲力过大。（2）预防措施：垫块的强度不得低于构件强度，并能抵御钢筋放置时的冲击力;当承托较大的梁钢筋时，垫块中应加钢筋或铁丝增强；执块制作完毕应浇水养护。2、混凝土缺陷的处理1 .麻面：先用清水对表面冲刷干净后用1：2或1：2.5水泥砂浆抹平。2 .蜂窝、露筋：先凿除孔洞周围松软弱的混凝土，然后用压力水或钢丝刷干净,对小的蜂窝孔洞用1：2或1：2.5水泥砂浆抹平压实，对大的蜂窝露筋按孔洞处理。3 .孔洞：凿去楹软的混凝土，用压力水或钢

14、丝刷洗刷干净，支模后，刷涂纯水环氧水泥浆进行封闭；裂缝较严重时，可用埋管压力灌浆。（四）地下防渗工程4 、地下室防渗漏施工方案为了有效地预防和控制裂缝及渗漏，通过分析裂缝及渗漏的各种类型及产生原因，有针对性地进行预防和处理，将会取得良好的效果。为此，除了在设计、施工中严格执行国家和地方的有关规范外，还针对工程特点，采取切实可行的措施。主要措施从两方面来考虑：一是主动的“防”，二是主动的“抗二所谓“防”，即通过一定的措施将部分变形释放或减少对墙体产生的附加应力；而“抗”，则是通过设计及构造措施，来抵抗由于墙体变形引起的附加应力。只有这两方面综合考虑，才能达到较好的效果。主要从后浇带、膨胀加强带、

15、穿墙螺杆、管道工程以及地下室防水等方面进行防渗漏控制。一、地下室结构防渗漏施工准备工作（一）技术准备工程开工前，先组织工程技术人员进入施工现场，了解现场情况，进一步弄清工程特点，解决施工技术与施工工艺之间的矛盾，重点处理好地下水的排放工作。（二）技术交底工程施工前，由专业工长根据施工图纸和现行的国家规范要求，结合本工程的实际情况对施工班组进行书面交底。交底内容包括：施工部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施等。并经现场技术负责人审核后严格执行。（三）现场做好工序交接准备（1）做好上道工序的保护工作，做好隐检记录；（2）做好下道工序的准备工作，防止施工中的二次破坏；（3）施工过程中，严格按照有关规定进行自检、专检、互检，即施工部位由施工员自检、质检员专检、班组之间互检、项目技术负责人进行复检并签字做好检查记录。二、基础、底板及地下室墙体抗渗碎的施工(1)混凝土采用商品混凝土。选用信誉好、质量高、货源充足的混凝土供应公司，签定供货合同，根据施工现场拟浇筑混凝土部位特点、天气状况及施工方法，在合同中明确规定混凝土初凝时间、坍落度、供货速度、运输方式。抗渗混凝土还应按规范和设计要求进行掺和料、粗细骨料、外加剂的含碱量测试，严格控制混凝土原材料的碱含量，防止发生碱集料反应。根据工程结构特点，平面形状、几何尺寸和现场具体情况，结构混
