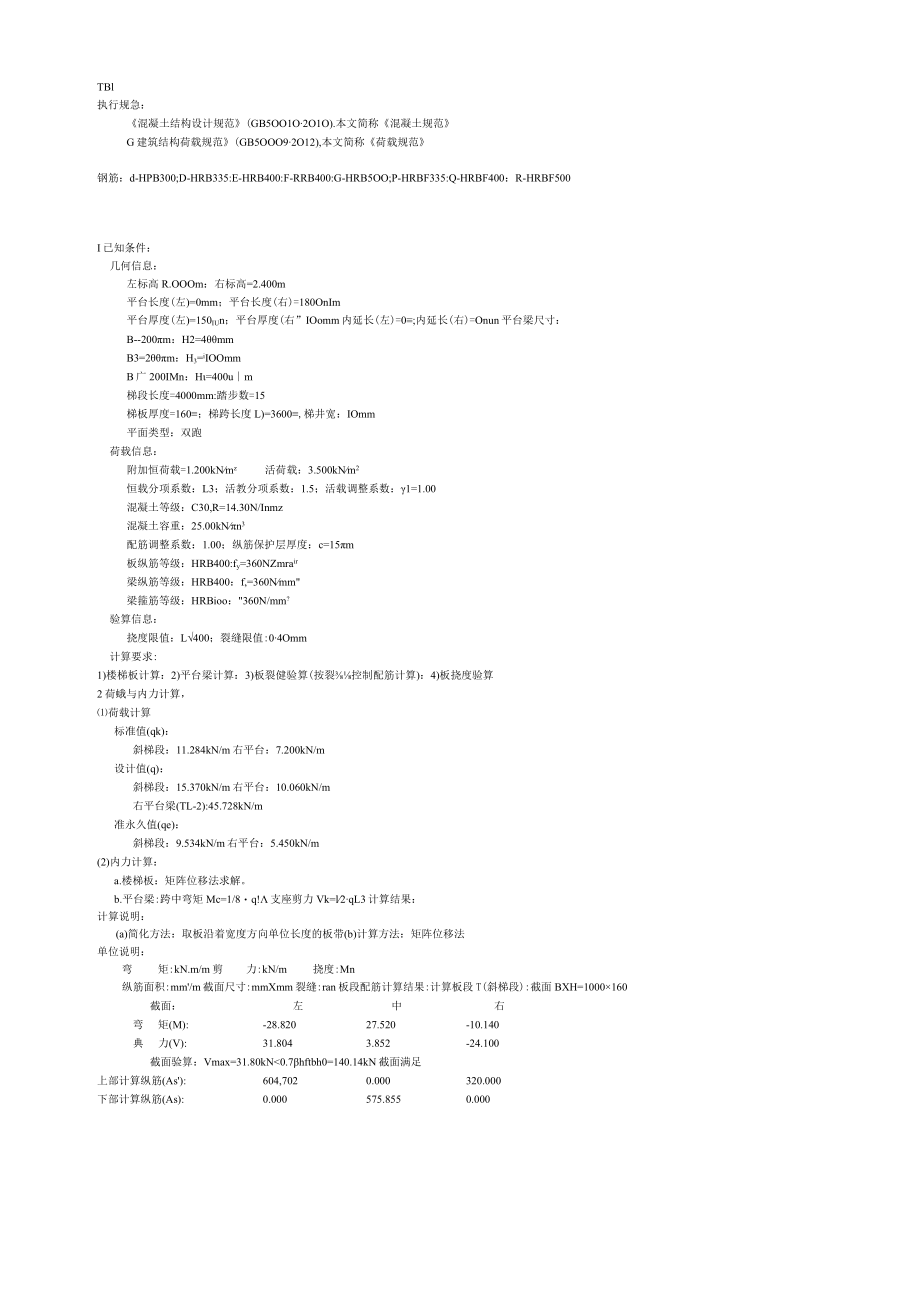

1、TBl执行规急：混凝土结构设计规范(GB5OO1O2O1O).本文简称混凝土规范G建筑结构荷载规范(GB5OOO92O12),本文简称荷载规范钢筋：d-HPB300;D-HRB335:E-HRB400:F-RRB400:G-HRB5OO;P-HRBF335:Q-HRBF400：R-HRBF500I已知条件：几何信息：左标高R.OOOm：右标高=2.400m平台长度(左)=0mm；平台长度(右)=180OnIm平台厚度(左)=150IUn；平台厚度(右”IOomm内延长(左)=0;内延长(右)=Onun平台梁尺寸：B-200m：H2=4mmB3=2m：H3=iIOOmmB广200IMn：H=40

2、0um梯段长度=4000mm:踏步数=15梯板厚度=160；梯跨长度L)=3600,梯井宽：IOmm平面类型：双跑荷载信息：附加恒荷载=1.200kNmz活荷载：3.500kNm2恒载分项系数：L3；活教分项系数：1.5；活载调整系数：1=1.00混凝土等级：C30,R=14.30N/Inmz混凝土容重：25.00kNn3配筋调整系数：1.00；纵筋保护层厚度：c=15m板纵筋等级：HRB400:fy=360NZmrair梁纵筋等级：HRB400：f,=360Nmm梁箍筋等级：HRBioo：360N/mm?验算信息：挠度限值：L400；裂缝限值:04Omm计算要求:1)楼梯板计算：2)平台梁计

3、算：3)板裂健验算(按裂控制配筋计算)：4)板挠度验算2荷蛾与内力计算，荷载计算标准值(qk)：斜梯段：11.284kN/m右平台：7.200kN/m设计值(q)：斜梯段：15.370kN/m右平台：10.060kN/m右平台梁(TL-2):45.728kN/m准永久值(qe)：斜梯段：9.534kN/m右平台：5.450kN/m(2)内力计算：a.楼梯板：矩阵位移法求解。b.平台梁:跨中弯矩Mc=1/8q!支座剪力Vk=l2qL3计算结果：计算说明：(a)简化方法：取板沿着宽度方向单位长度的板带(b)计算方法：矩阵位移法单位说明：弯矩:kN.m/m剪力:kN/m挠度:Mn纵筋面积:mm/m截

4、面尺寸:mmXmm裂缝:ran板段配筋计算结果:计算板段T(斜梯段):截面BXH=1000160截面：左中右弯矩(M):-28.82027.520-10.140典力(V):31.8043.852-24.100截面验算：Vmax=31.80kN0.7hftbh0=140.14kN截面满足上部计算纵筋(As):604,7020.000320.000下部计算纵筋(As):0.000575.8550.000上纵实配：E12180(628,0.39%)ESei50(335,0.21%)下纵实配：E12e190(595,0.37%)E12l90(595,0.37%)E120190(595,0.37%)挠度

5、限值：门=12.12mm验算结论：J=O.90*10.26=9.23nf=12.12m(4850/400),满足。裂缝(w):0.1650.0330.032裂缝限值：a=0.40mm验算结论：wB=0.165un=0.40mm,满足。计算板段-2(右平台)：截面BXH=1000X100截面：左中右弯矩(M):-10.1402.9070.000剪力(V):14.5165.965-2.586截面验算:Vmax=14.52kN0.7hftbh0=80.08kN截面满足上部计算纵筋(As):374.1070.0000.000下部计算纵筋(As):0.000200.000200.000上部纵筋(As):

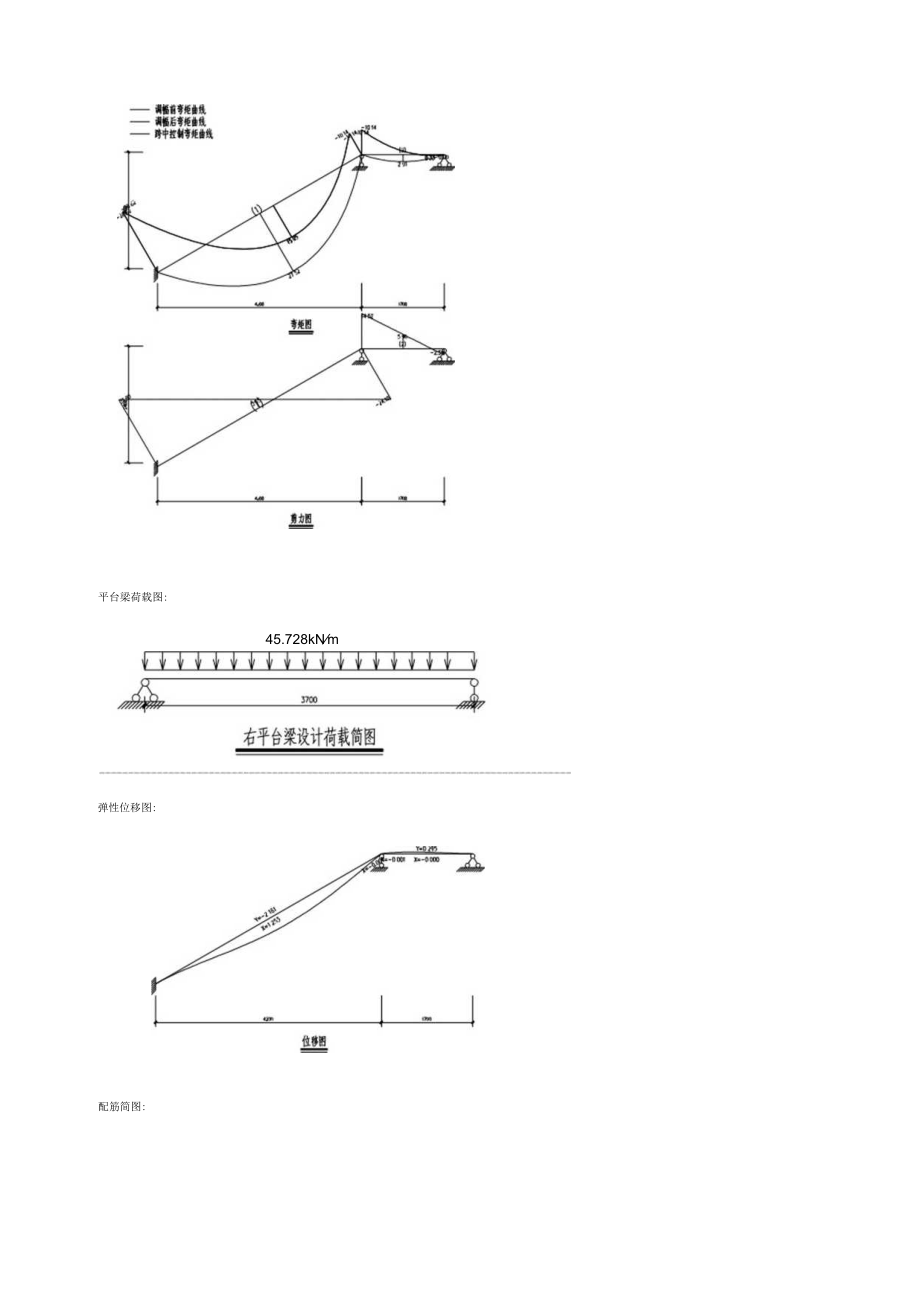

6、374.11250.83下部纵筋(As):200.00上纵实配：E10200(393,0.39%)E108200(393,0.39%)下纵实配：E8200(251,0.25%)E8&200(251,0.25%)E802OO(25l,0.25%)挠度限值：n=4.25mm验算结论：f-u=l.37mmf=4.25n(1700/400),满足。裂缝(w):0.1290.0010.000裂缝限值：3=0.40mm验算结论：Wbh=O.129mm=0.40mm,满足。平台梁配筋结果:单位说明：截面尺寸:mm*mm弯矩:kN.m剪力:kN纵筋面积:mm：箍筋面枳:ran/m内力计算：公式法右平台梁CL-2):BH=2OO4OOMc=78.25kN.mVk=84.60kN孩面验算：V=84.60kN0.250efcb=268.13kN截面满足计算面面实配面积实配钢筋配筋率上部钢筋：1602262E120.28%下部钢筋：6516534E12+1E160.82%箍筋:191503E8&2000.25%弯矩和凶力图:平台梁荷载图:45.728kNm弹性位移图:配筋简图:挠度、裂缝图:ms
