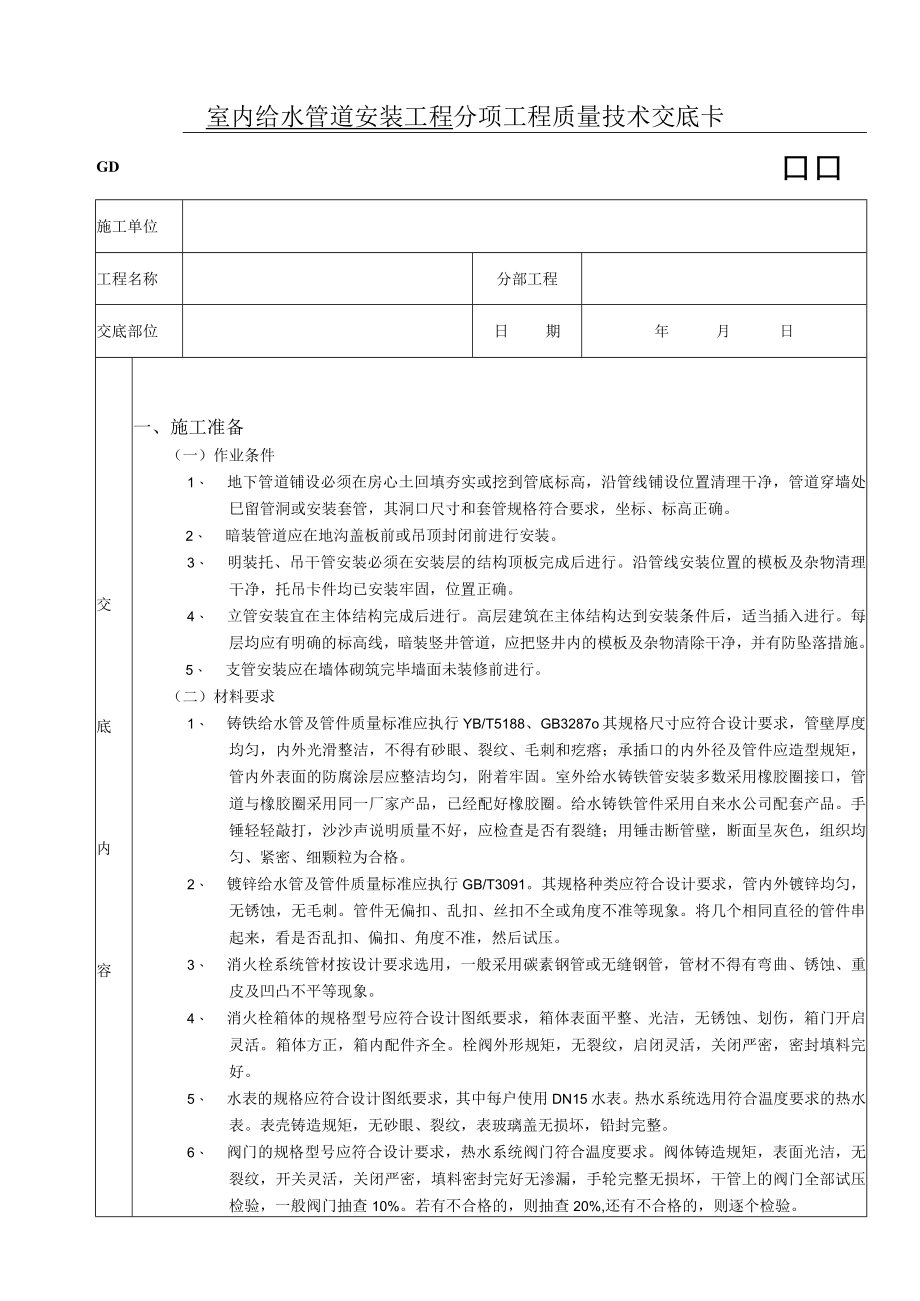

1、室内给水管道安装工程分项工程质量技术交底卡GD口口施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备（一）作业条件1、 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2、 暗装管道应在地沟盖板前或吊顶封闭前进行安装。3、 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。4、 立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂

2、物清除干净，并有防坠落措施。5、 支管安装应在墙体砌筑完毕墙面未装修前进行。（二）材料要求1、 铸铁给水管及管件质量标准应执行YB/T5188、GB3287o其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。2、 镀锌给水管及管件质量标准应执行GB/T3091。其

3、规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。3、 消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。4、 消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。5、 水表的规格应符合设计图纸要求，其中每户使用DN15水表。热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。6

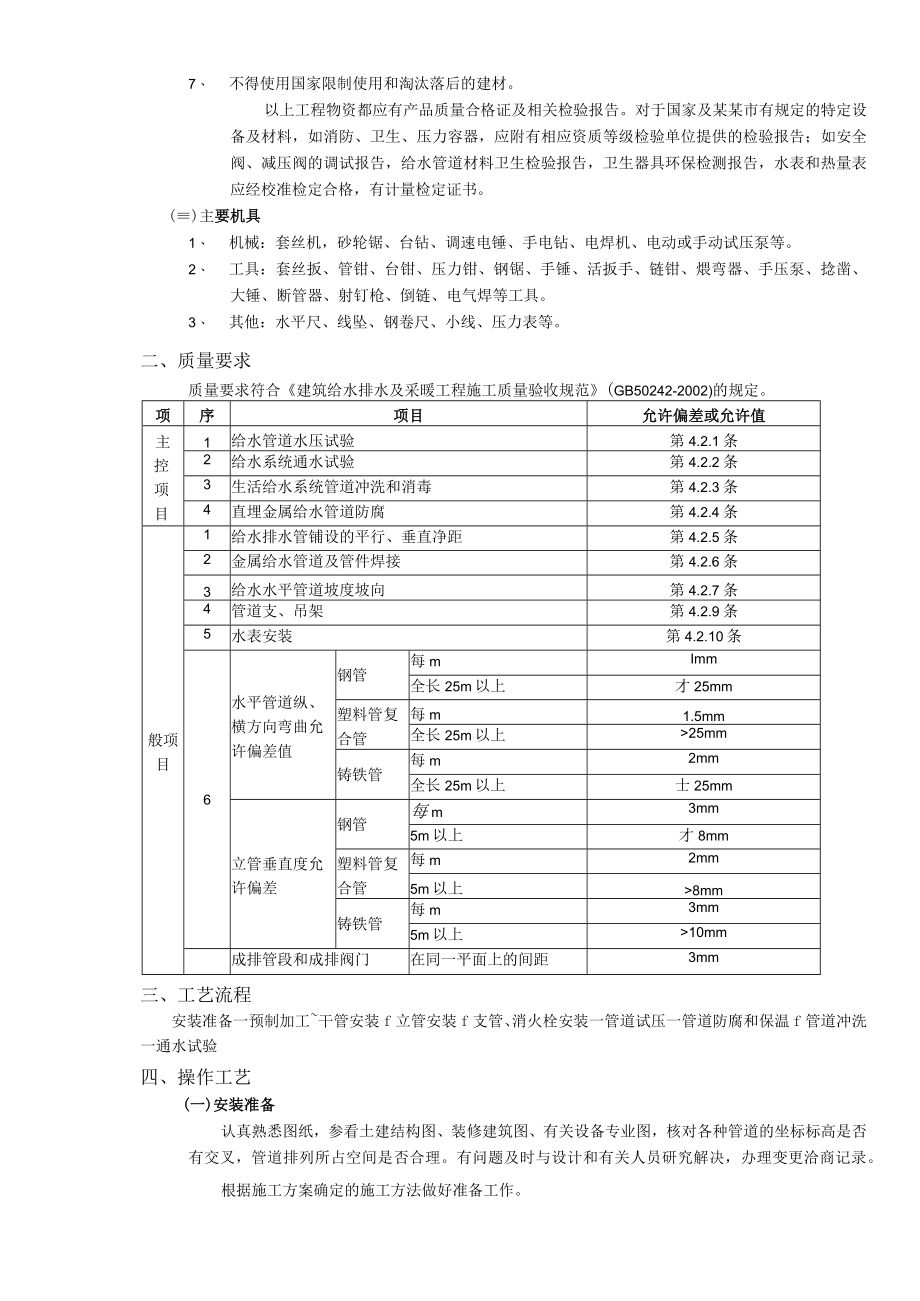

4、、 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%。若有不合格的，则抽查20%,还有不合格的，则逐个检验。7、 不得使用国家限制使用和淘汰落后的建材。以上工程物资都应有产品质量合格证及相关检验报告。对于国家及某某市有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。()主要机具1、 机械：套丝机，

5、砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2、 工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。3、 其他：水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求质量要求符合建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1给水管道水压试验第4.2.1条2给水系统通水试验第4.2.2条3生活给水系统管道冲洗和消毒第4.2.3条4直埋金属给水管道防腐第4.2.4条般项目1给水排水管铺设的平行、垂直净距第4.2.5条2金属给水管道及管件焊接第4.2.6

6、条3给水水平管道坡度坡向第4.2.7条4管道支、吊架第4.2.9条5水表安装第4.2.10条6水平管道纵、横方向弯曲允许偏差值钢管每mImm全长25m以上才25mm塑料管复合管每m1.5mm全长25m以上25mm铸铁管每m2mm全长25m以上士25mm立管垂直度允许偏差钢管每m3mm5m以上才8mm塑料管复合管每m2mm5m以上8mm铸铁管每m3mm5m以上10mm成排管段和成排阀门在同一平面上的间距3mm三、工艺流程安装准备一预制加工干管安装f立管安装f支管、消火栓安装一管道试压一管道防腐和保温f管道冲洗一通水试验四、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专

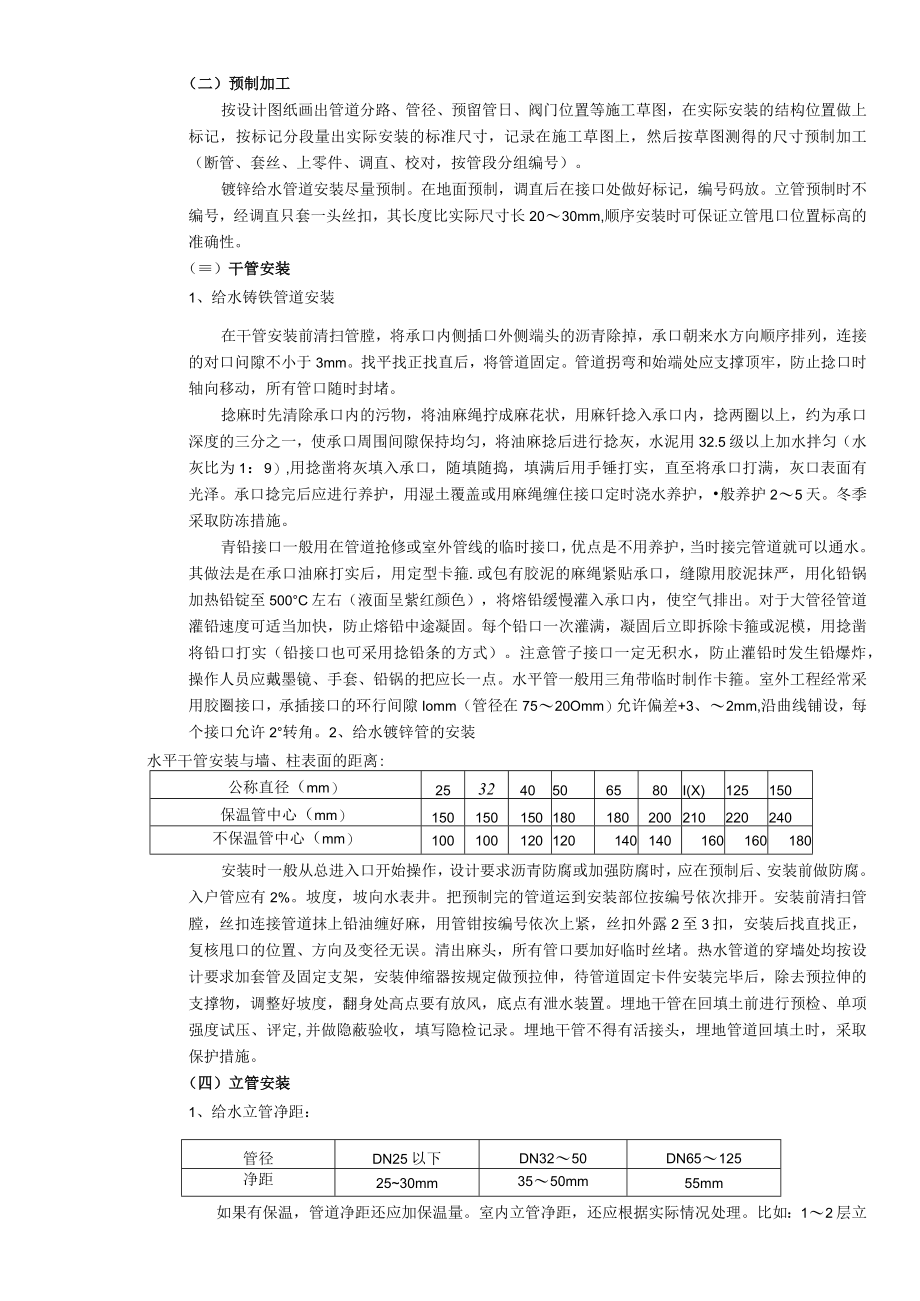

7、业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据施工方案确定的施工方法做好准备工作。（二）预制加工按设计图纸画出管道分路、管径、预留管日、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。镀锌给水管道安装尽量预制。在地面预制，调直后在接口处做好标记，编号码放。立管预制时不编号，经调直只套一头丝扣，其长度比实际尺寸长2030mm,顺序安装时可保证立管甩口位置标高的准确性。（）干管安装1、给水

8、铸铁管道安装在干管安装前清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，连接的对口问隙不小于3mm。找平找正找直后，将管道固定。管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵。捻麻时先清除承口内的污物，将油麻绳拧成麻花状，用麻钎捻入承口内，捻两圈以上，约为承口深度的三分之一，使承口周围间隙保持均匀，将油麻捻后进行捻灰，水泥用32.5级以上加水拌匀（水灰比为1：9）,用捻凿将灰填入承口，随填随捣，填满后用手锤打实，直至将承口打满，灰口表面有光泽。承口捻完后应进行养护，用湿土覆盖或用麻绳缠住接口定时浇水养护，般养护25天。冬季采取防冻措施。青铅接口一般用在管道

9、抢修或室外管线的临时接口，优点是不用养护，当时接完管道就可以通水。其做法是在承口油麻打实后，用定型卡箍.或包有胶泥的麻绳紧贴承口，缝隙用胶泥抹严，用化铅锅加热铅锭至500C左右（液面呈紫红颜色），将熔铅缓慢灌入承口内，使空气排出。对于大管径管道灌铅速度可适当加快，防止熔铅中途凝固。每个铅口一次灌满，凝固后立即拆除卡箍或泥模，用捻凿将铅口打实（铅接口也可采用捻铅条的方式）。注意管子接口一定无积水，防止灌铅时发生铅爆炸，操作人员应戴墨镜、手套、铅锅的把应长一点。水平管一般用三角带临时制作卡箍。室外工程经常采用胶圈接口，承插接口的环行间隙Iomm（管径在7520Omm）允许偏差+3、2mm,沿曲线铺

10、设，每个接口允许2转角。2、给水镀锌管的安装水平干管安装与墙、柱表面的距离:公称直径（mm）253240506580I(X)125150保温管中心（mm）150150150180180200210220240不保温管中心（mm）100100120120140140160160180安装时一般从总进入口开始操作，设计要求沥青防腐或加强防腐时，应在预制后、安装前做防腐。入户管应有2%。坡度，坡向水表井。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装后找直找正，复核甩口的位置、方向及变径无误。清出麻头，所有管口要加好

11、临时丝堵。热水管道的穿墙处均按设计要求加套管及固定支架，安装伸缩器按规定做预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风，底点有泄水装置。埋地干管在回填土前进行预检、单项强度试压、评定,并做隐蔽验收，填写隐检记录。埋地干管不得有活接头，埋地管道回填土时，采取保护措施。（四）立管安装1、给水立管净距：管径DN25以下DN3250DN65125净距2530mm3550mm55mm如果有保温，管道净距还应加保温量。室内立管净距，还应根据实际情况处理。比如：12层立管为DN50；34层为DN40；56层为DN25；7层为DN20；DN50采用最小净距；7层DN20

12、适当加大净距到30mm,利用立管垂直度允许偏差调整立管。冷热水立管中心间距不小于80mm,热水管安装在面向的左侧。2、立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷防锈漆。支管甩口处均加临时丝堵。立管截门安装朝向应便于操作和维修。安装后用线坠吊直找正，配合土建堵好楼板洞。3、立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加临时丝堵。4、热水立管：

13、按设计要求加好套管。立管与导管连接要采用2个弯头。立管长度达15m时要采用3个弯头。立管如有伸缩器安装同干管。首层立管距地面50Cm应加闸阀。给水立管变径不得使用补心，应使用变径管箍，其安装位置距三通分流处200mm。给水管与横干管连接处应设置支墩或吊架防止立管下沉和安装尺寸不准。首层给水立管设套管，高层住宅给水立管穿楼板亦设套管。多层住宅在首层设套管应加设立管卡架，主要考虑一层阀门维修方便。其他层不设穿楼板套管，给水立管不大于DN25使用单管卡固定，大于DN25立管可不设立管卡架。高层住宅给水立管从顶层楼板穿下时设套管，其他层不设套管但设落地卡架，抹水泥墩台。不大于DN25使用单管卡固定。设

14、落地卡架应及时办理隐检。（五）支管安装1、支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。支管距墙净距2025mm,有防结露要求的管道适当加大距墙净距。冷热水支管水平安装时热水在上，间距为100150mm。厨房、卫生间的给水支管安装所在的墙面如有贴砖，应先由土建划出排砖位置。安装临时卡架，临时固定，待土建贴砖到相应位置时预留几块砖，画十字线保证卡架在瓷砖缝上。支管水平安装时采用角钢托架L25x3,

15、镀锌U形卡固定。2、支管暗装：确定支管高度后画线定位，剔除管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加丝堵（最好是IOOmm长短管一头砸瘪封死一头套扣）。暗装管道变径不得使用补心变径，应使用大小头变径，暗装管道不得有油任、法兰等活接头。3、热水支管：热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支管上方，支管预留口位置应为左热右冷。其余安装方法同冷水支管。4、水表安装：室内水表外壳距墙13cm,水表前后直线管段如超过30cm,应煨弯，沿墙敷设。5、消火栓及支管安装：箱体应符合设计要求，支管要以栓阀的坐标、标高定位甩口，栓口朝外，离地1.1m。核定后再稳固消火栓箱，箱体找正稳固后再安装栓阀，栓阀侧装在箱体内时应在箱门开启的一侧，箱门开启应灵活。箱体稳固在轻质隔墙上，应有加固措施。6、自动喷洒消防系统的控制信号阀前，应设阀门，其后不应安装其他用水设备。常见
