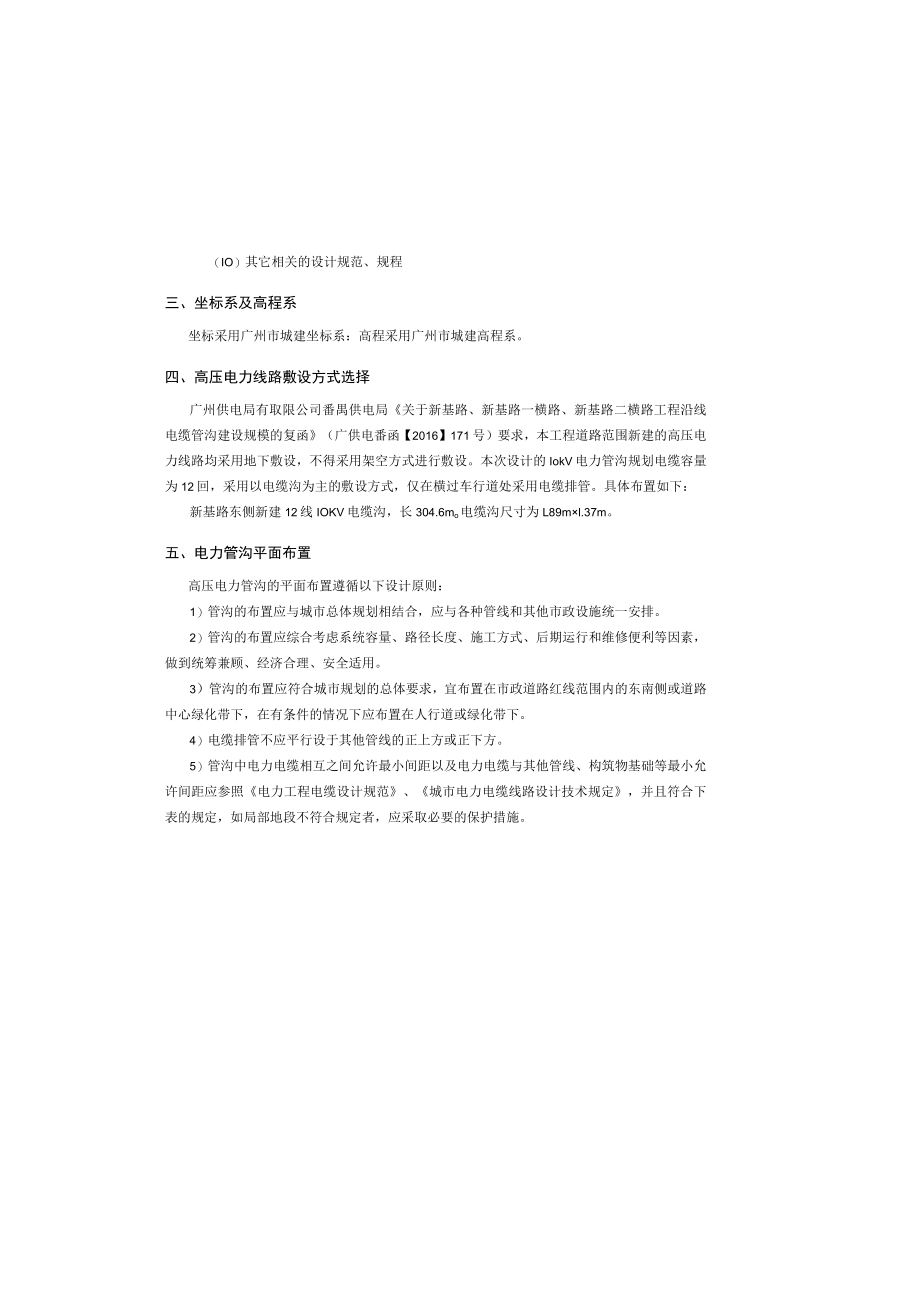

1、（IO）其它相关的设计规范、规程三、坐标系及高程系坐标采用广州市城建坐标系：高程采用广州市城建高程系。四、高压电力线路敷设方式选择广州供电局有取限公司番禺供电局关于新基路、新基路一横路、新基路二横路工程沿线电缆管沟建设规模的复函（广供电番函【2016】171号）要求，本工程道路范围新建的高压电力线路均采用地下敷设，不得采用架空方式进行敷设。本次设计的IokV电力管沟规划电缆容量为12回，采用以电缆沟为主的敷设方式，仅在横过车行道处采用电缆排管。具体布置如下：新基路东侧新建12线IOKV电缆沟，长304.6mo电缆沟尺寸为L89ml.37m。五、电力管沟平面布置高压电力管沟的平面布置遵循以下设计

2、原则：1）管沟的布置应与城市总体规划相结合，应与各种管线和其他市政设施统一安排。2）管沟的布置应综合考虑系统容量、路径长度、施工方式、后期运行和维修便利等因素，做到统筹兼顾、经济合理、安全适用。3）管沟的布置应符合城市规划的总体要求，宜布置在市政道路红线范围内的东南侧或道路中心绿化带下，在有条件的情况下应布置在人行道或绿化带下。4）电缆排管不应平行设于其他管线的正上方或正下方。5）管沟中电力电缆相互之间允许最小间距以及电力电缆与其他管线、构筑物基础等最小允许间距应参照电力工程电缆设计规范、城市电力电缆线路设计技术规定，并且符合下表的规定，如局部地段不符合规定者，应采取必要的保护措施。IOkV电

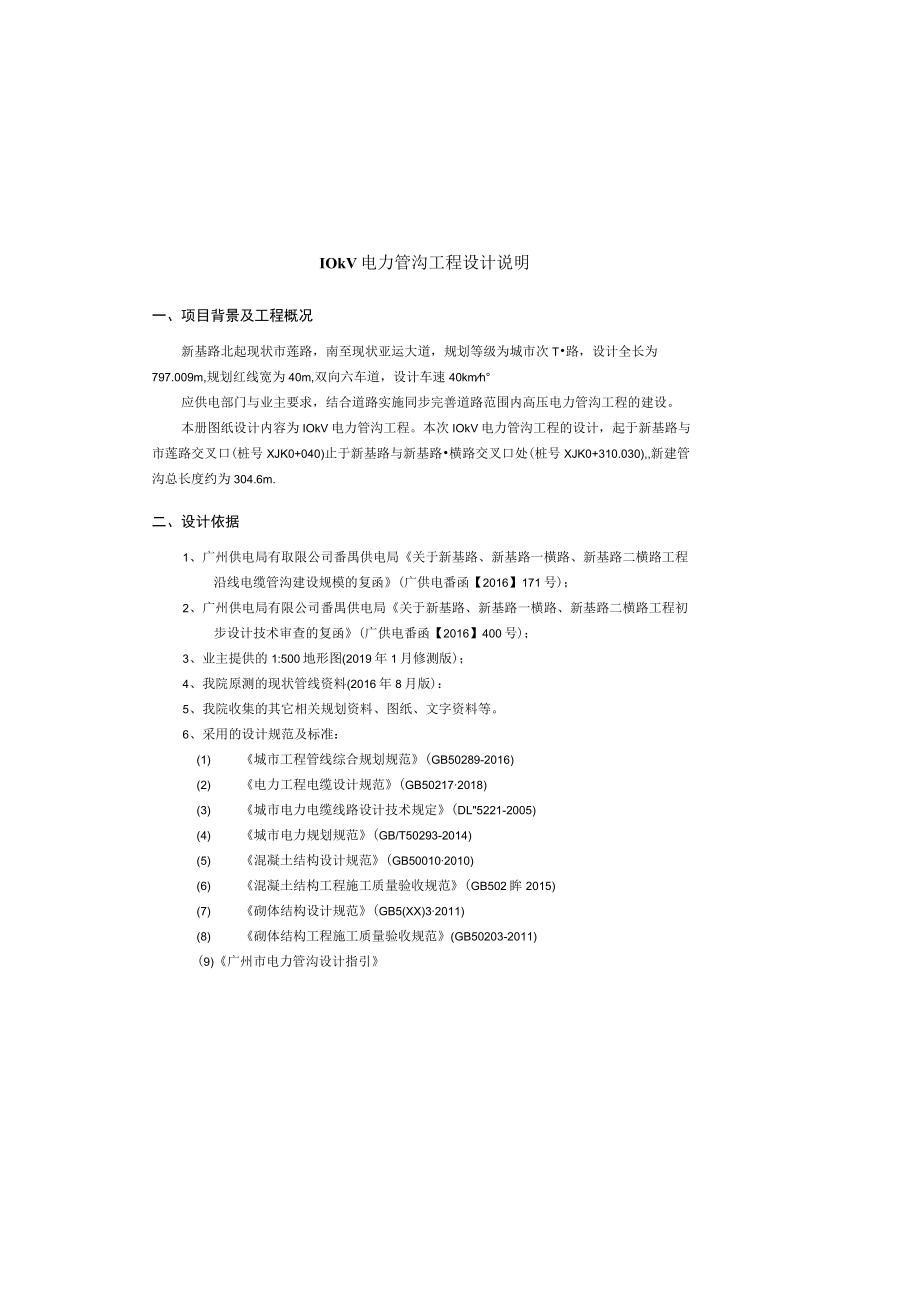

3、力管沟工程设计说明一、项目背景及工程概况新基路北起现状市莲路，南至现状亚运大道，规划等级为城市次T路，设计全长为797.009m,规划红线宽为40m,双向六车道，设计车速40kmh应供电部门与业主要求，结合道路实施同步完善道路范围内高压电力管沟工程的建设。本册图纸设计内容为IOkV电力管沟工程。本次IOkV电力管沟工程的设计，起于新基路与市莲路交叉口(桩号XJK0+040)止于新基路与新基路横路交叉口处(桩号XJK0+310.030),新建管沟总长度约为304.6m.二、设计依据1、广州供电局有取限公司番禺供电局关于新基路、新基路一横路、新基路二横路工程沿线电缆管沟建设规模的复函(广供电番函【

4、2016】171号)；2、广州供电局有限公司番禺供电局关于新基路、新基路一横路、新基路二横路工程初步设计技术审查的复函(广供电番函【2016】400号)；3、业主提供的1:500地形图(2019年1月修测版)；4、我院原测的现状管线资料(2016年8月版)：5、我院收集的其它相关规划资料、图纸、文字资料等。6、采用的设计规范及标准：(1) 城市工程管线综合规划规范(GB50289-2016)(2) 电力工程电缆设计规范(GB502172018)(3) 城市电力电缆线路设计技术规定(DL5221-2005)(4) 城市电力规划规范(GB/T50293-2014)(5) 混凝土结构设计规范(GB5

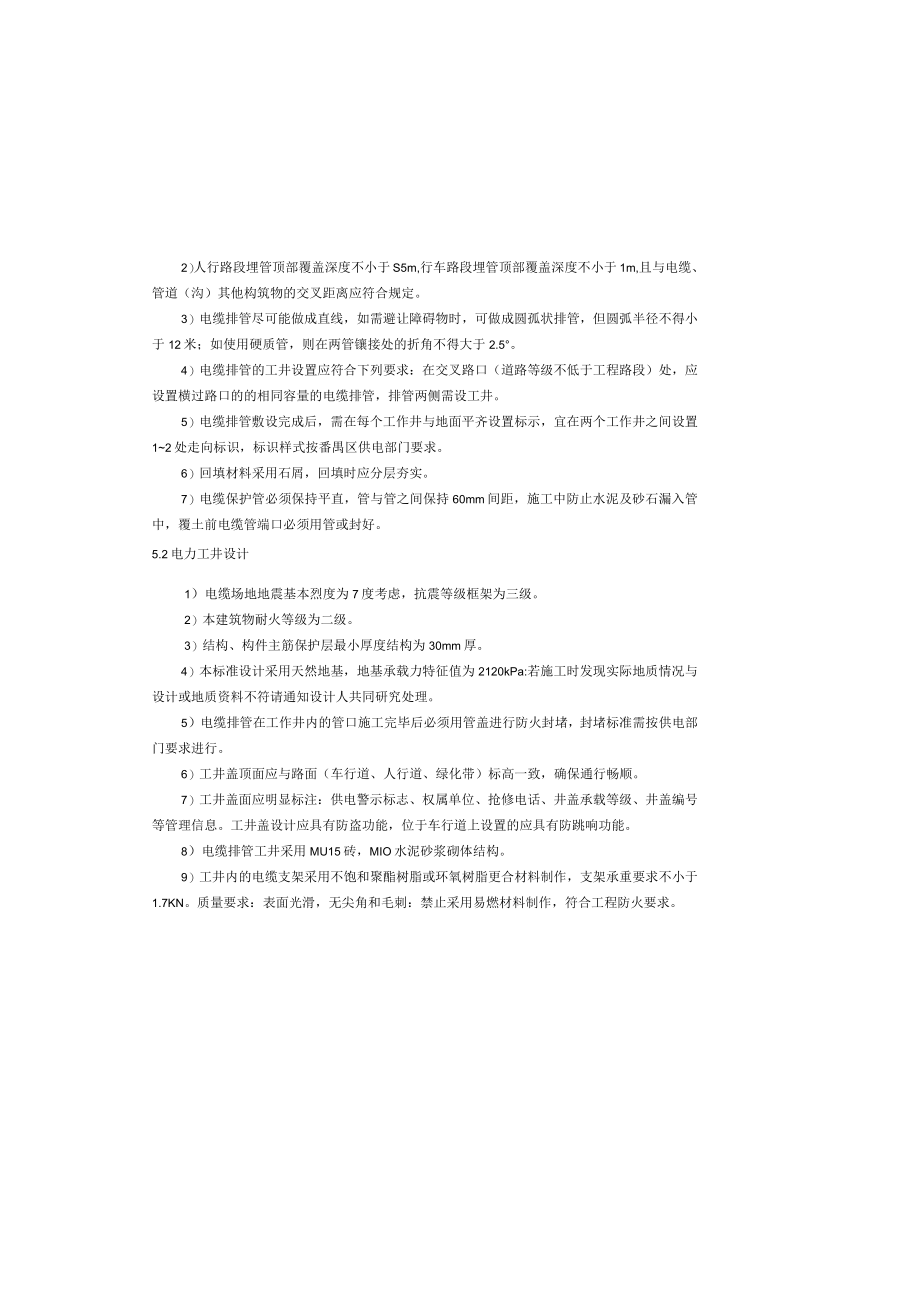

5、00102010)(6) 混凝土结构工程施工质量验收规范(GB502眸2015)(7) 砌体结构设计规范(GB5(XX)32011)(8) 砌体结构工程施工质量验收规范(GB50203-2011)(9)广州市电力管沟设计指引2）人行路段埋管顶部覆盖深度不小于S5m,行车路段埋管顶部覆盖深度不小于1m,且与电缆、管道（沟）其他构筑物的交叉距离应符合规定。3）电缆排管尽可能做成直线，如需避让障碍物时，可做成圆孤状排管，但圆弧半径不得小于12米；如使用硬质管，则在两管镶接处的折角不得大于2.5。4）电缆排管的工井设置应符合下列要求：在交叉路口（道路等级不低于工程路段）处，应设置横过路口的的相同容量的

6、电缆排管，排管两侧需设工井。5）电缆排管敷设完成后，需在每个工作井与地面平齐设置标示，宜在两个工作井之间设置12处走向标识，标识样式按番禺区供电部门要求。6）回填材料采用石屑，回填时应分层夯实。7）电缆保护管必须保持平直，管与管之间保持60mm间距，施工中防止水泥及砂石漏入管中，覆土前电缆管端口必须用管或封好。5.2电力工井设计1）电缆场地地震基本烈度为7度考虑，抗震等级框架为三级。2）本建筑物耐火等级为二级。3）结构、构件主筋保护层最小厚度结构为30mm厚。4）本标准设计采用天然地基，地基承载力特征值为2120kPa:若施工时发现实际地质情况与设计或地质资料不符请通知设计人共同研究处理。5）

7、电缆排管在工作井内的管口施工完毕后必须用管盖进行防火封堵，封堵标准需按供电部门要求进行。6）工井盖顶面应与路面（车行道、人行道、绿化带）标高一致，确保通行畅顺。7）工井盖面应明显标注：供电警示标志、权属单位、抢修电话、井盖承载等级、井盖编号等管理信息。工井盖设计应具有防盗功能，位于车行道上设置的应具有防跳响功能。8）电缆排管工井采用MU15砖，MIO水泥砂浆砌体结构。9）工井内的电缆支架采用不饱和聚酯树脂或环氧树脂更合材料制作，支架承重要求不小于1.7KN。质量要求：表面光滑，无尖角和毛刺：禁止采用易燃材料制作，符合工程防火要求。电力电缜相互之间以及电力电箱与管道、构筑物等的允许小间距电观冏围

8、状况允许最小间距m平行交叉电力电缓相互之间中心距0.S0.5与热力管及热力设备之间净距2.o.sob与煤气、输油管道及地卜储油罐、储气雄之间净距1.501.50与自来水以及其他管道之间净距1.500.25与铁路路基之间净距3.1.。建筑物基础之间净距0.60-与配电线杆、路灯杆、电军拉战扑、架空通信杆之间中心购1.-与树木的主中心花0.70一与排水沟边之间净距1.0.50与公路边之间净距1.500.5与弱电通信或信号电缆之间净距按计算决定0.25a电力电缆LJ弱电通信或信号电缆的允许最小净跖需按电力系统单相接地短路电流和平行长度计算决定。b交叉跖离小于1米时，应设隔热保护指施.根据现场条件变化

9、，现状村道西侧沿线有2回IOkV架空电缆，东侧有现状给水管、架空电信、照明管线。2021年2月，经与供电局等相关管理部门现场协调，拟定将电力管沟布置在规划道路西侧，本项目开工后西侧半幅路先行施工,待西侧电力管沟建成后,进行现状架空IokV电缆及相关管线迁改保护后，再进行规划道路东半幅路施工。综上，本道路的IOkV电力管线位于西侧人行道下方。5.1 电缆排管设计1）电缆排管管材应选用非磁性并符合环保要求的管材，强度符合所在道路荷载要求。本工程IOK电力管线位于东/南侧人行道下方，横过交叉口时位于车行道下方。人行道、车行道下管材采用HDPE实壁管，车行道采用钢筋混凝土包封保护，电缆保护管采用。2OO*8mmHDPE管，HDPE实壁管环刚度应不小于SN8,单条管标准长度为6m,管道的连接采用焊接式连接方式。设计说明（3）DSM-03六、附件
