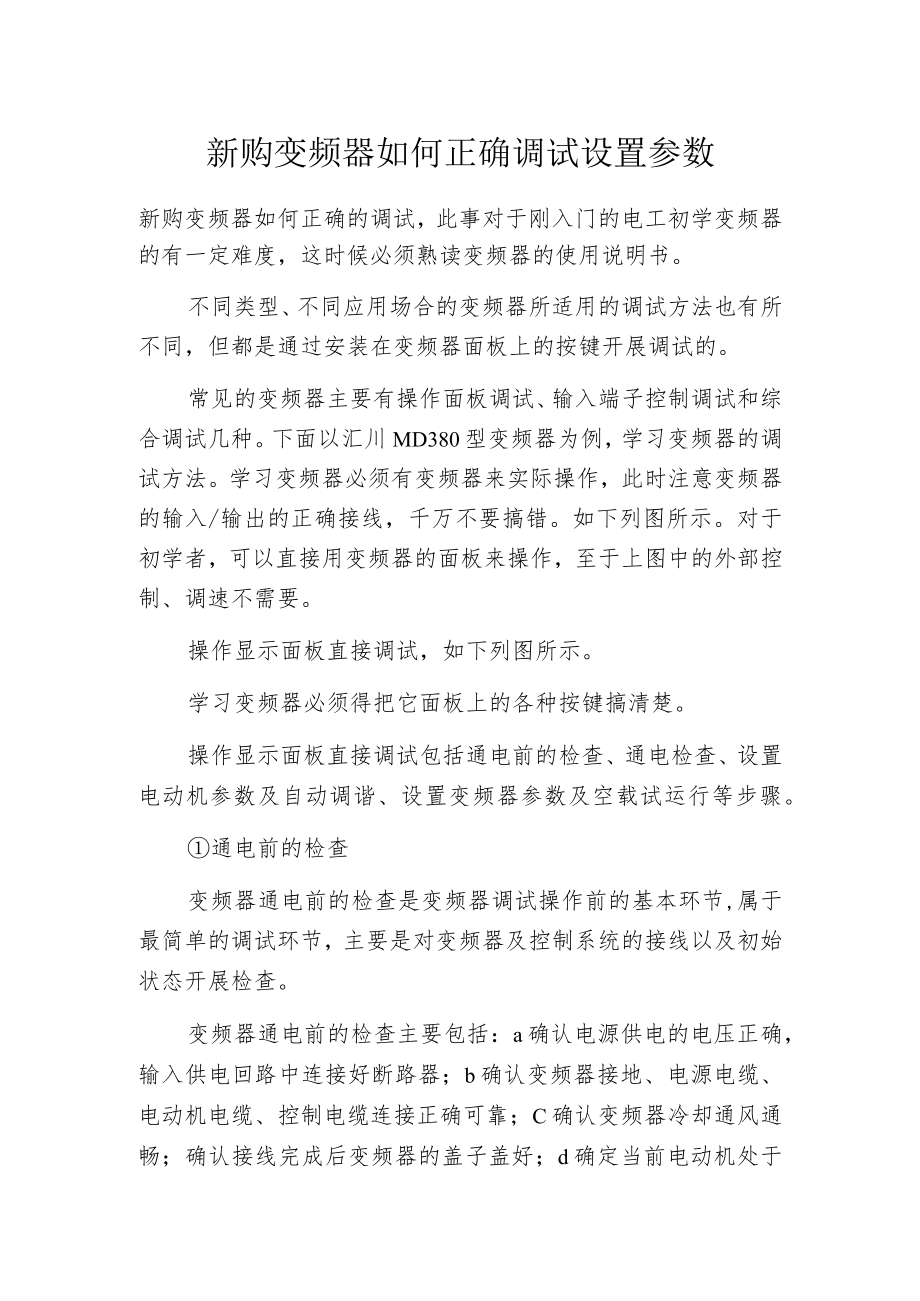

1、新购变频器如何正确调试设置参数新购变频器如何正确的调试，此事对于刚入门的电工初学变频器的有一定难度，这时候必须熟读变频器的使用说明书。不同类型、不同应用场合的变频器所适用的调试方法也有所不同，但都是通过安装在变频器面板上的按键开展调试的。常见的变频器主要有操作面板调试、输入端子控制调试和综合调试几种。下面以汇川MD380型变频器为例，学习变频器的调试方法。学习变频器必须有变频器来实际操作，此时注意变频器的输入/输出的正确接线，千万不要搞错。如下列图所示。对于初学者，可以直接用变频器的面板来操作，至于上图中的外部控制、调速不需要。操作显示面板直接调试，如下列图所示。学习变频器必须得把它面板上的各

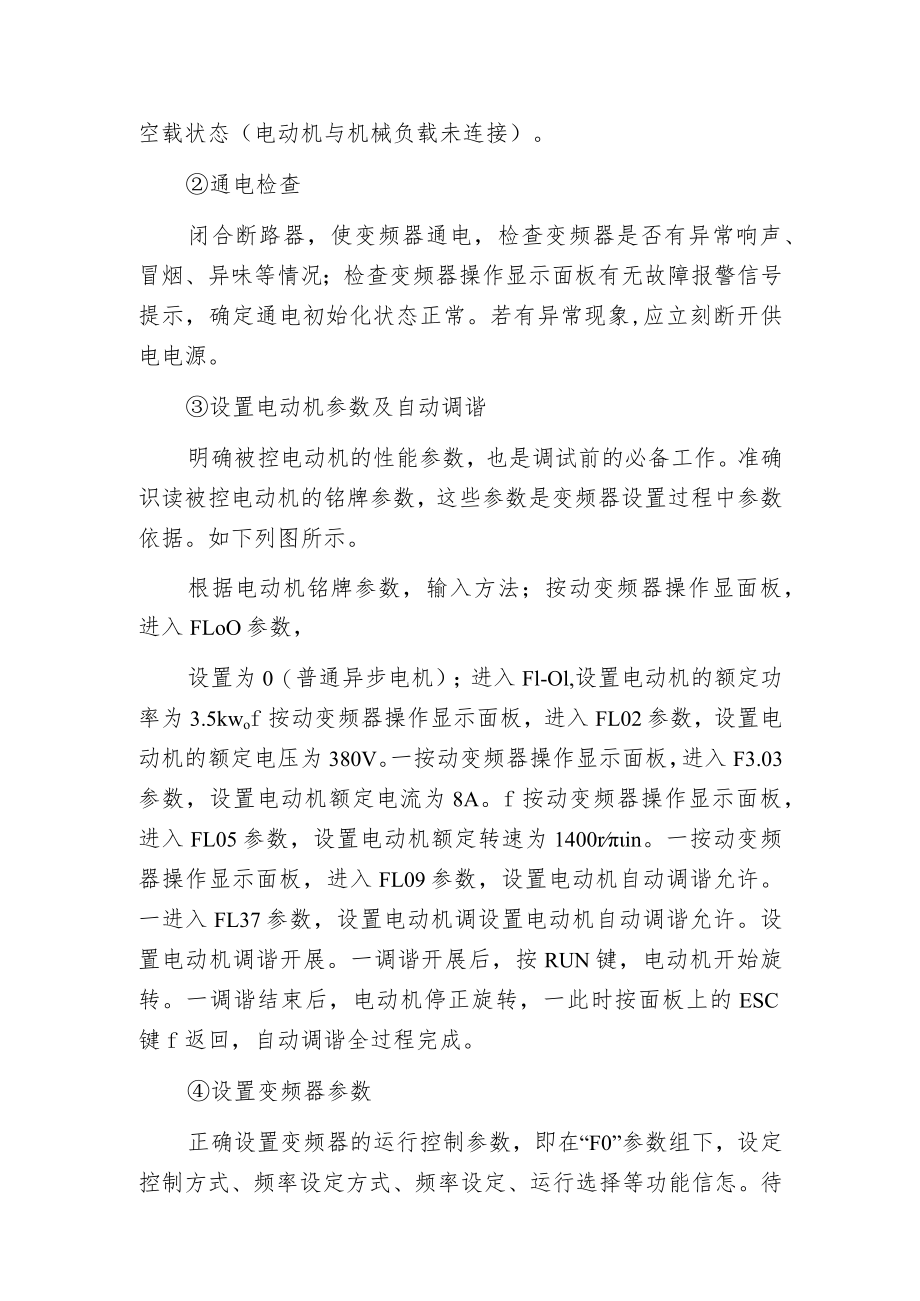

2、种按键搞清楚。操作显示面板直接调试包括通电前的检查、通电检查、设置电动机参数及自动调谐、设置变频器参数及空载试运行等步骤。通电前的检查变频器通电前的检查是变频器调试操作前的基本环节,属于最简单的调试环节，主要是对变频器及控制系统的接线以及初始状态开展检查。变频器通电前的检查主要包括：a确认电源供电的电压正确，输入供电回路中连接好断路器；b确认变频器接地、电源电缆、电动机电缆、控制电缆连接正确可靠；C确认变频器冷却通风通畅；确认接线完成后变频器的盖子盖好；d确定当前电动机处于空载状态（电动机与机械负载未连接）。通电检查闭合断路器，使变频器通电，检查变频器是否有异常响声、冒烟、异味等情况；检查变频

3、器操作显示面板有无故障报警信号提示，确定通电初始化状态正常。若有异常现象,应立刻断开供电电源。设置电动机参数及自动调谐明确被控电动机的性能参数，也是调试前的必备工作。准确识读被控电动机的铭牌参数，这些参数是变频器设置过程中参数依据。如下列图所示。根据电动机铭牌参数，输入方法；按动变频器操作显面板，进入FLoO参数，设置为0（普通异步电机）；进入Fl-Ol,设置电动机的额定功率为3.5kwof按动变频器操作显示面板，进入FL02参数，设置电动机的额定电压为380V。一按动变频器操作显示面板，进入F3.03参数，设置电动机额定电流为8A。f按动变频器操作显示面板，进入FL05参数，设置电动机额定转

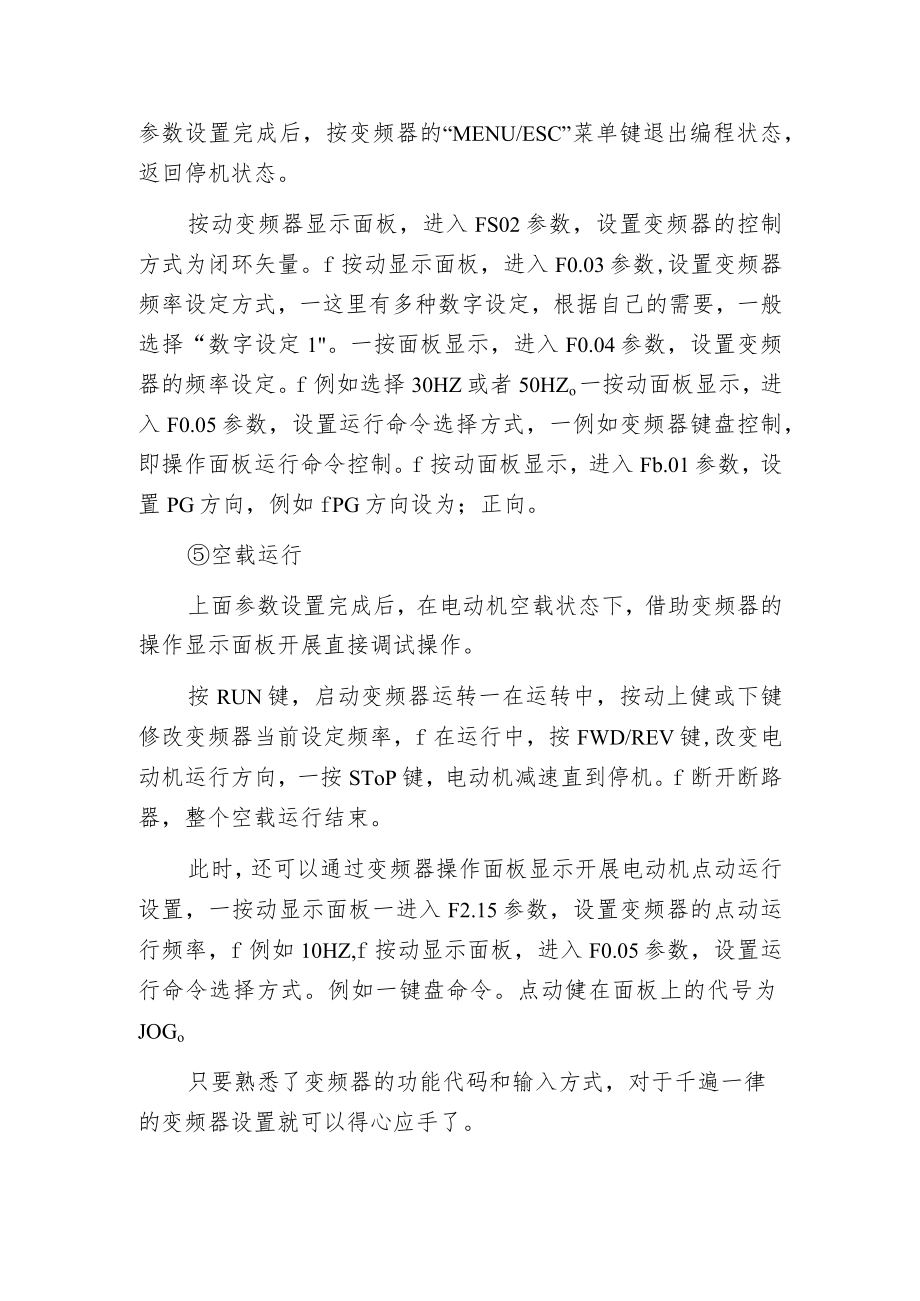

4、速为1400rin。一按动变频器操作显示面板，进入FL09参数，设置电动机自动调谐允许。一进入FL37参数，设置电动机调设置电动机自动调谐允许。设置电动机调谐开展。一调谐开展后，按RUN键，电动机开始旋转。一调谐结束后，电动机停正旋转，一此时按面板上的ESC键f返回，自动调谐全过程完成。设置变频器参数正确设置变频器的运行控制参数，即在“F0”参数组下，设定控制方式、频率设定方式、频率设定、运行选择等功能信怎。待参数设置完成后，按变频器的“MENU/ESC”菜单键退出编程状态，返回停机状态。按动变频器显示面板，进入FS02参数，设置变频器的控制方式为闭环矢量。f按动显示面板，进入F0.03参数,

5、设置变频器频率设定方式，一这里有多种数字设定，根据自己的需要，一般选择“数字设定1。一按面板显示，进入F0.04参数，设置变频器的频率设定。f例如选择30HZ或者50HZo一按动面板显示，进入F0.05参数，设置运行命令选择方式，一例如变频器键盘控制，即操作面板运行命令控制。f按动面板显示，进入Fb.01参数，设置PG方向，例如fPG方向设为；正向。空载运行上面参数设置完成后，在电动机空载状态下，借助变频器的操作显示面板开展直接调试操作。按RUN键，启动变频器运转一在运转中，按动上健或下键修改变频器当前设定频率，f在运行中，按FWD/REV键,改变电动机运行方向，一按SToP键，电动机减速直到停机。f断开断路器，整个空载运行结束。此时，还可以通过变频器操作面板显示开展电动机点动运行设置，一按动显示面板一进入F2.15参数，设置变频器的点动运行频率，f例如10HZ,f按动显示面板，进入F0.05参数，设置运行命令选择方式。例如一键盘命令。点动健在面板上的代号为JOGo只要熟悉了变频器的功能代码和输入方式，对于千遍一律的变频器设置就可以得心应手了。
