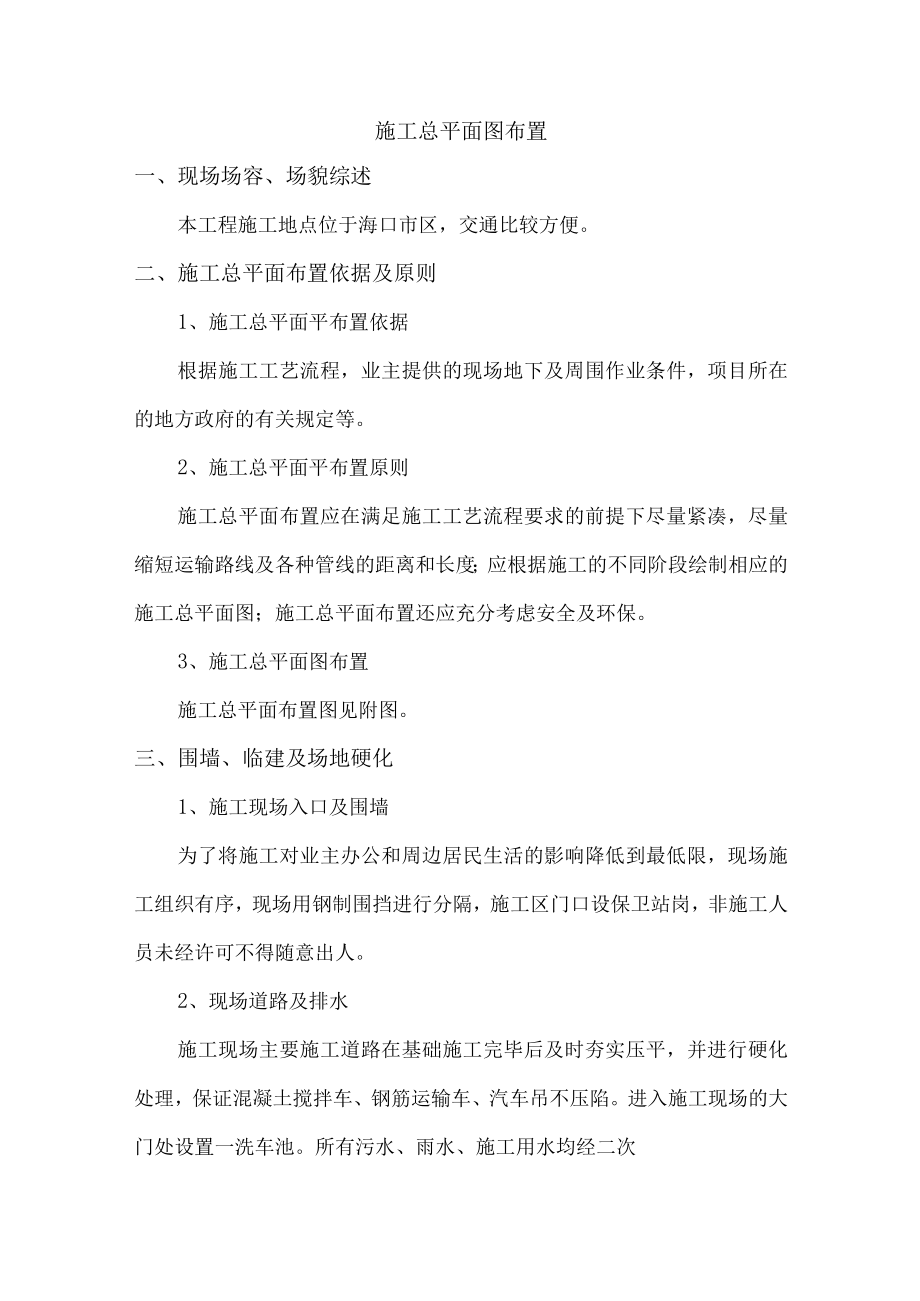

1、施工总平面图布置一、现场场容、场貌综述本工程施工地点位于海口市区，交通比较方便。二、施工总平面布置依据及原则1、施工总平面平布置依据根据施工工艺流程，业主提供的现场地下及周围作业条件，项目所在的地方政府的有关规定等。2、施工总平面平布置原则施工总平面布置应在满足施工工艺流程要求的前提下尽量紧凑，尽量缩短运输路线及各种管线的距离和长度；应根据施工的不同阶段绘制相应的施工总平面图；施工总平面布置还应充分考虑安全及环保。3、施工总平面图布置施工总平面布置图见附图。三、围墙、临建及场地硬化1、施工现场入口及围墙为了将施工对业主办公和周边居民生活的影响降低到最低限，现场施工组织有序，现场用钢制围挡进行分

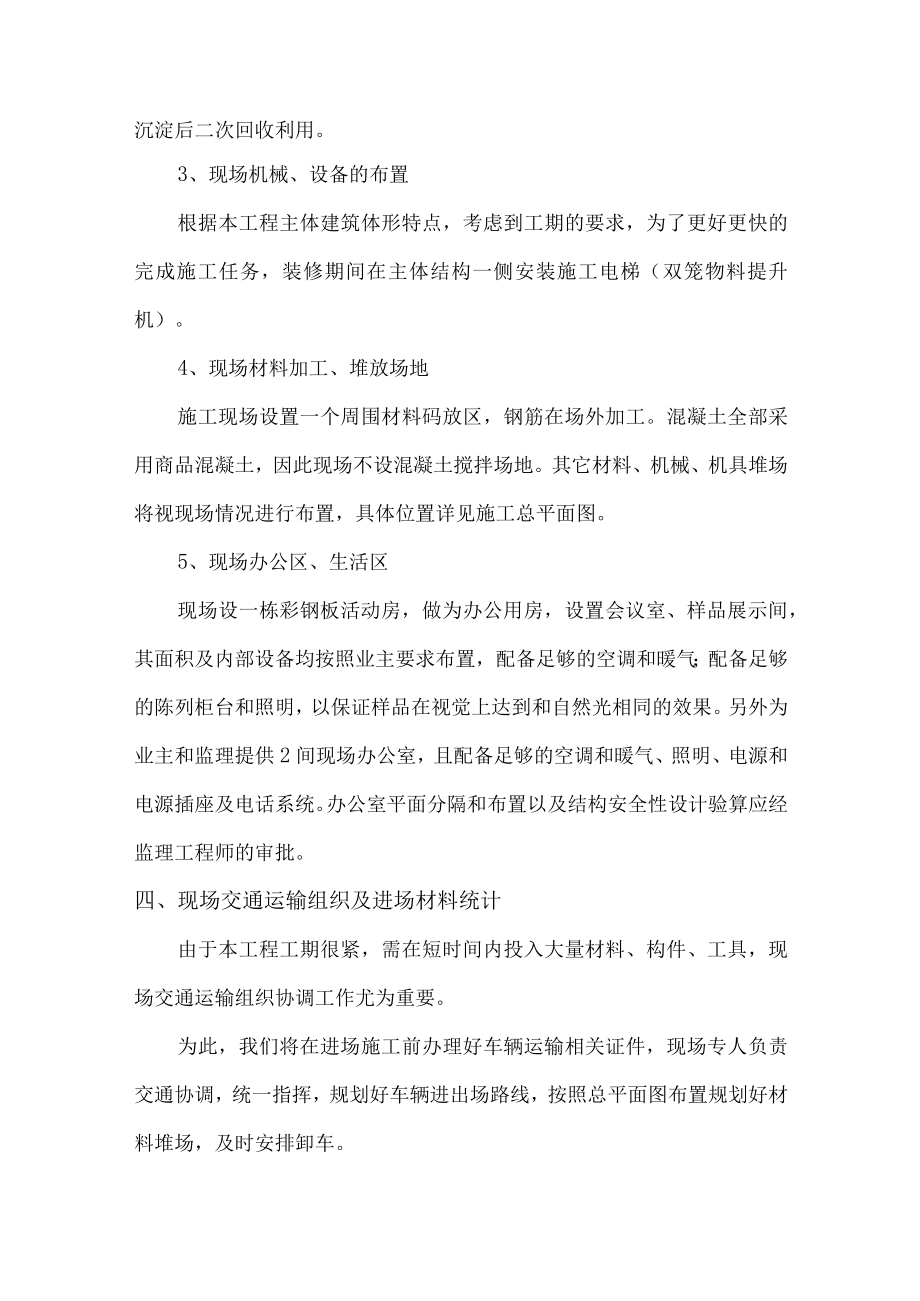

2、隔，施工区门口设保卫站岗，非施工人员未经许可不得随意出人。2、现场道路及排水施工现场主要施工道路在基础施工完毕后及时夯实压平，并进行硬化处理，保证混凝土搅拌车、钢筋运输车、汽车吊不压陷。进入施工现场的大门处设置一洗车池。所有污水、雨水、施工用水均经二次沉淀后二次回收利用。3、现场机械、设备的布置根据本工程主体建筑体形特点，考虑到工期的要求，为了更好更快的完成施工任务，装修期间在主体结构一侧安装施工电梯（双笼物料提升机）。4、现场材料加工、堆放场地施工现场设置一个周围材料码放区，钢筋在场外加工。混凝土全部采用商品混凝土，因此现场不设混凝土搅拌场地。其它材料、机械、机具堆场将视现场情况进行布置，具

3、体位置详见施工总平面图。5、现场办公区、生活区现场设一栋彩钢板活动房，做为办公用房，设置会议室、样品展示间，其面积及内部设备均按照业主要求布置，配备足够的空调和暖气；配备足够的陈列柜台和照明，以保证样品在视觉上达到和自然光相同的效果。另外为业主和监理提供2间现场办公室，且配备足够的空调和暖气、照明、电源和电源插座及电话系统。办公室平面分隔和布置以及结构安全性设计验算应经监理工程师的审批。四、现场交通运输组织及进场材料统计由于本工程工期很紧，需在短时间内投入大量材料、构件、工具，现场交通运输组织协调工作尤为重要。为此，我们将在进场施工前办理好车辆运输相关证件，现场专人负责交通协调，统一指挥，规划

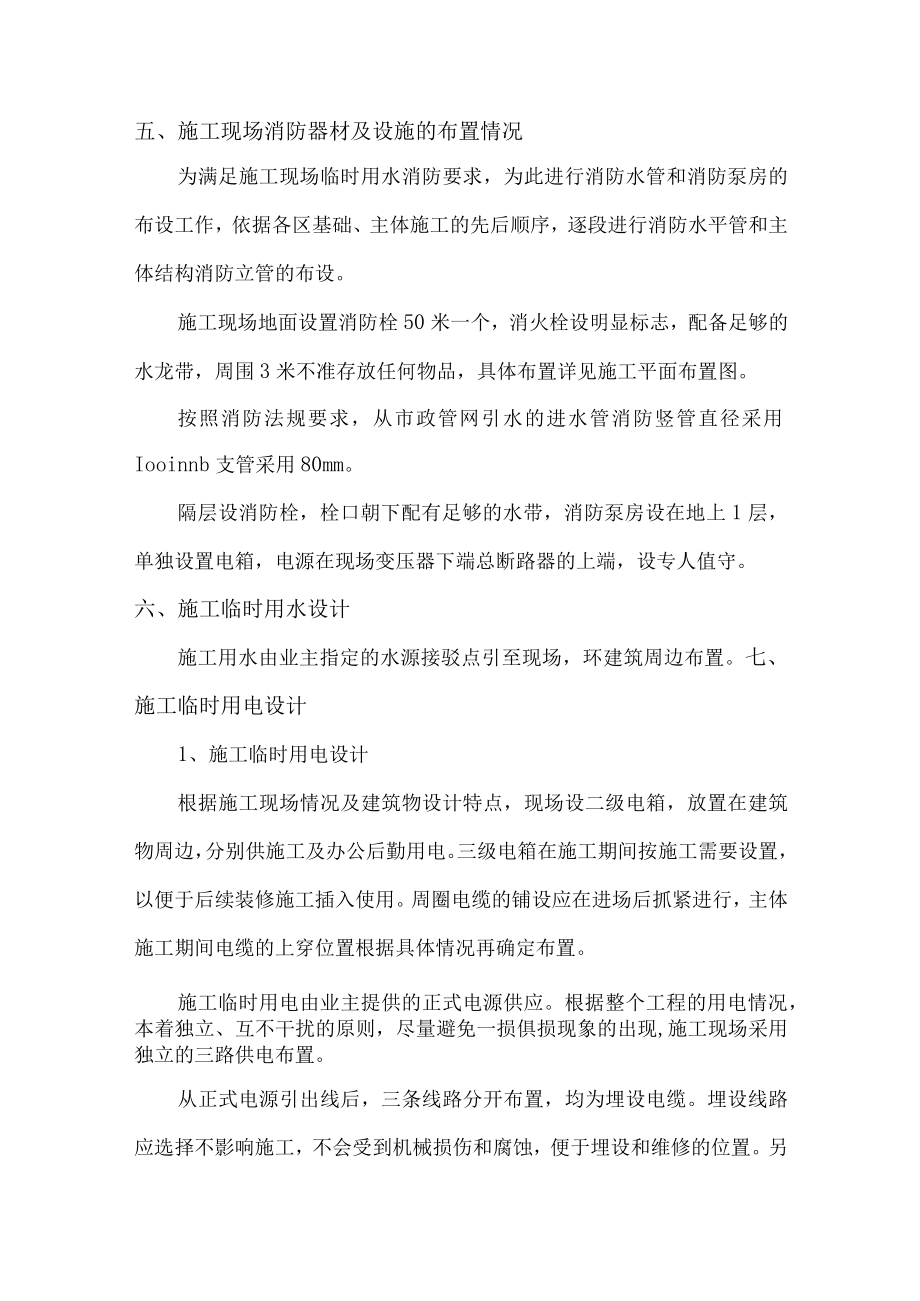

4、好车辆进出场路线，按照总平面图布置规划好材料堆场，及时安排卸车。五、施工现场消防器材及设施的布置情况为满足施工现场临时用水消防要求，为此进行消防水管和消防泵房的布设工作，依据各区基础、主体施工的先后顺序，逐段进行消防水平管和主体结构消防立管的布设。施工现场地面设置消防栓50米一个，消火栓设明显标志，配备足够的水龙带，周围3米不准存放任何物品，具体布置详见施工平面布置图。按照消防法规要求，从市政管网引水的进水管消防竖管直径采用Iooinnb支管采用80mm。隔层设消防栓，栓口朝下配有足够的水带，消防泵房设在地上1层，单独设置电箱，电源在现场变压器下端总断路器的上端，设专人值守。六、施工临时用水设

5、计施工用水由业主指定的水源接驳点引至现场，环建筑周边布置。七、施工临时用电设计1、施工临时用电设计根据施工现场情况及建筑物设计特点，现场设二级电箱，放置在建筑物周边，分别供施工及办公后勤用电。三级电箱在施工期间按施工需要设置，以便于后续装修施工插入使用。周圈电缆的铺设应在进场后抓紧进行，主体施工期间电缆的上穿位置根据具体情况再确定布置。施工临时用电由业主提供的正式电源供应。根据整个工程的用电情况，本着独立、互不干扰的原则，尽量避免一损俱损现象的出现,施工现场采用独立的三路供电布置。从正式电源引出线后，三条线路分开布置，均为埋设电缆。埋设线路应选择不影响施工，不会受到机械损伤和腐蚀，便于埋设和维修的位置。另外进出地面时电缆必须加设防护套管。供电的形式采用三级配电箱的形式，即从一级电箱到二级电箱再到移动的和单项移动的三级电箱。临时供电线路应执行“TN-S”系统供电，也即采用三相五线制，建立PE线（保护零线），就是在每路线的起点，固定配电箱处建立正式接地。另外在二级电箱和三级电箱内装漏电保护装置，建立起二级保护和三级保护。
