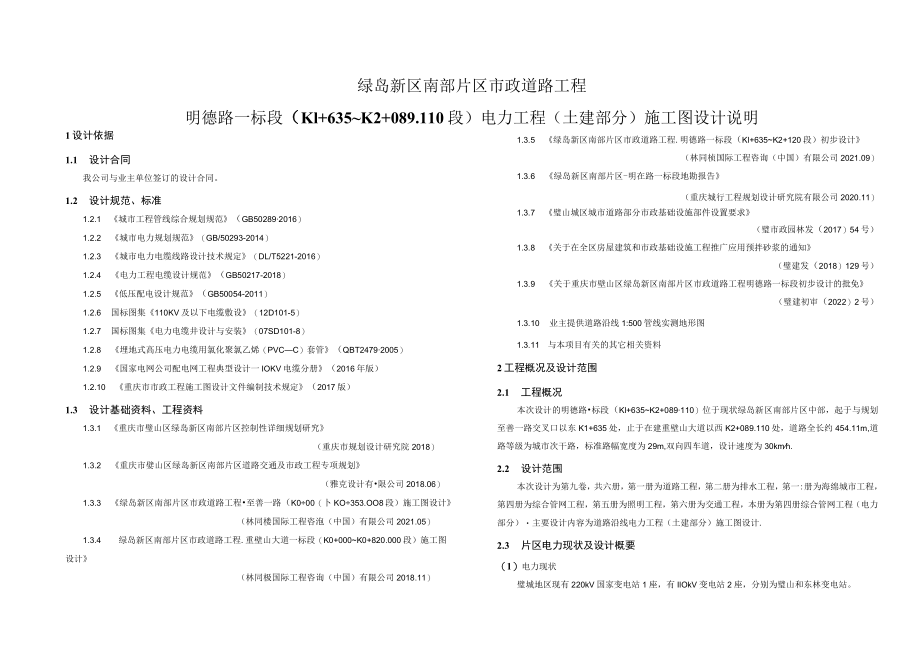

1、绿岛新区南部片区市政道路工程明德路一标段（Kl+635K2+089.110段）电力工程（土建部分）施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 设计规范、标准1.2.1 城市工程管线综合规划规范（GB502892016）1.2.2 城市电力规划规范（GB/50293-2014）1.2.3 城市电力电缆线路设计技术规定（DL/T5221-2016）1.2.4 电力工程电缆设计规范（GB50217-2018）1.2.5 低压配电设计规范（GB50054-2011）1.2.6 国标图集110KV及以下电缆敷设（12D101-5）1.2.7 国标图集电力电缆井设计与安

2、装（07SD101-8）1.2.8 埋地式高压电力电缆用氯化聚氯乙烯（PVCC）套管（QBT24792005）1.2.9 国家电网公司配电网工程典型设计一IOKV电缆分册（2016年版）1.2.10 重庆市市政工程施工图设计文件编制技术规定（2017版）1.3 设计基础资料、工程资料1.3.1 重庆市璧山区绿岛新区南部片区控制性详细规划研究（重庆市规划设计研究院2018）1.3.2 重庆市嬖山区绿岛新区南部片区道路交通及市政工程专项规划（雅克设计有限公司2018.06）1.3.3 绿岛新区南部片区市政道路工程至善一路（K000（卜KO353.OO8段）施工图设计（林同楼国际工程咨泡（中国）有限

3、公司2021.05）1.3.4 绿岛新区南部片区市政道路工程.重壁山大道一标段（K0+000K0+820.000段）施工图设计（林同极国际工程咨询（中国）有限公司2018.11）1.3.5 绿岛新区南部片区市政道路工程.明德路一标段（Kl+635K2+120段）初步设计（林同桢国际工程咨询（中国）有限公司2021.09）1.3.6 绿岛新区南部片区-明在路一标段地勘报告（重庆城行工程规划设计研究院有限公司2020.11）1.3.7 璧山城区城市道路部分市政基础设施部件设置要求（璧市政园林发（2017）54号）1.3.8 关于在全区房屋建筑和市政基础设施工程推广应用预拌砂浆的通知（璧建发（201

4、8）129号）1.3.9 关于重庆市壁山区绿岛新区南部片区市政道路工程明德路一标段初步设计的批免（璧建初审（2022）2号）1.3.10 业主提供道路沿线1:500管线实测地形图1.3.11 与本项目有关的其它相关资料2工程概况及设计范围2.1 工程概况本次设计的明德路标段（Kl+635K2+089110）位于现状绿岛新区南部片区中部，起于与规划至善一路交叉口以东K1+635处，止于在建重壁山大道以西K2+089.110处，道路全长约454.11m,道路等级为城市次干路，标准路幅宽度为29m,双向四车道，设计速度为30kmh.2.2 设计范围本次设计为第九卷，共六册，第一册为道路工程，第二册为

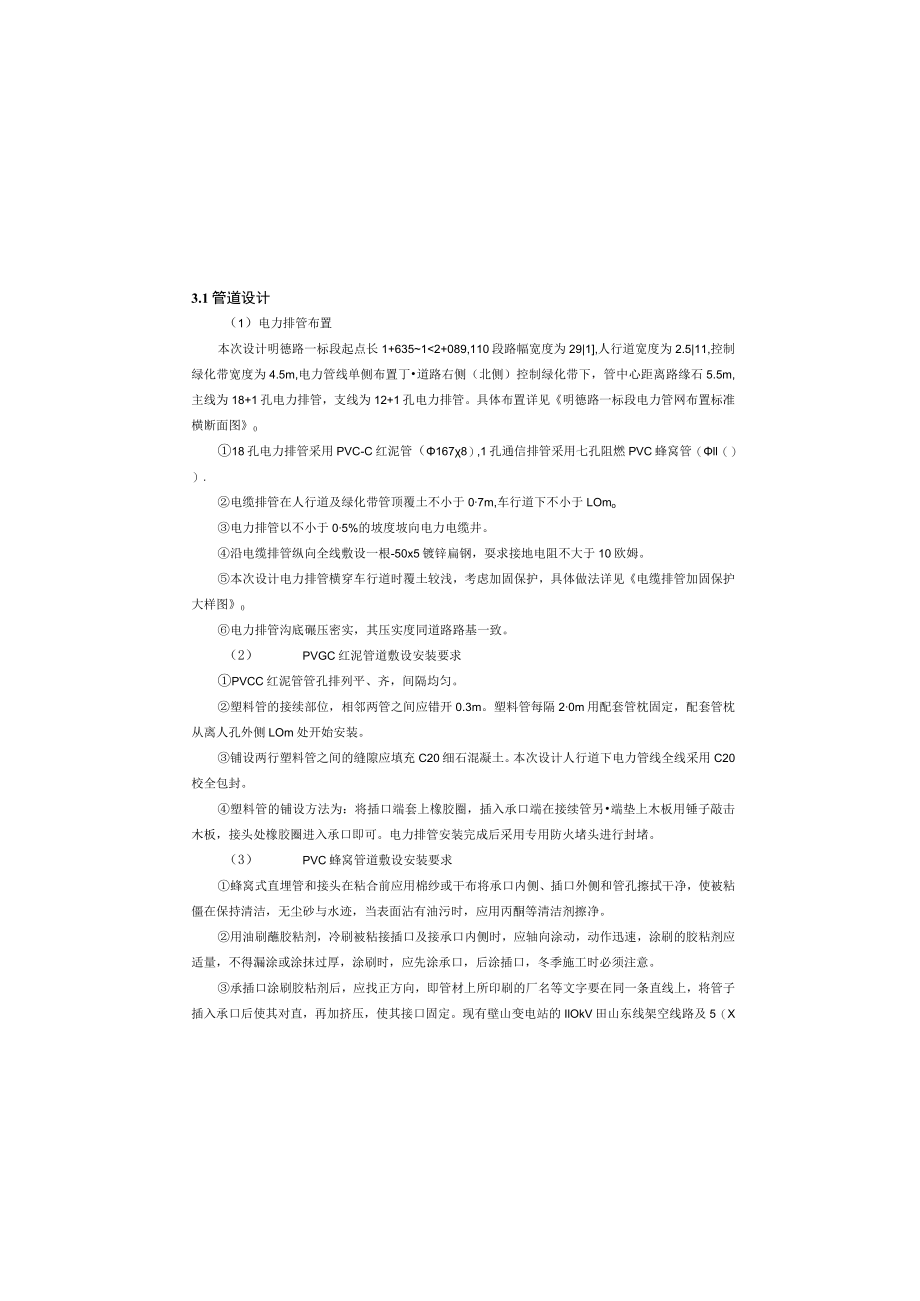

5、排水工程，第一:册为海绵城市工程，第四册为综合管网工程，第五册为照明工程，第六册为交通工程，本册为第四册综合管网工程（电力部分）主要设计内容为道路沿线电力工程（土建部分）施工图设计.2.3 片区电力现状及设计概要（1）电力现状璧城地区现有220kV国家变电站1座，有IlOkV变电站2座，分别为璧山和东林变电站。3.1管道设计（1）电力排管布置本次设计明德路一标段起点长1+63512+089,110段路幅宽度为29|1,人行道宽度为2.5|11,控制绿化带宽度为4.5m,电力管线单侧布置丁道路右侧（北侧）控制绿化带下，管中心距离路缘石5.5m,主线为18+1孔电力排管，支线为12+1孔电力排管。

6、具体布置详见明德路一标段电力管网布置标准横断面图018孔电力排管采用PVC-C红泥管（1678）,1孔通信排管采用七孔阻燃PVC蜂窝管（ll（）.电缆排管在人行道及绿化带管顶覆土不小于07m,车行道下不小于LOmo电力排管以不小于05%的坡度坡向电力电缆井。沿电缆排管纵向全线敷设一根-50x5镀锌扁钢，耍求接地电阻不大于10欧姆。本次设计电力排管横穿车行道时覆土较浅，考虑加固保护，具体做法详见电缆排管加固保护大样图0电力排管沟底碾压密实，其压实度同道路路基一致。（2） PVGC红泥管道敷设安装要求PVCC红泥管管孔排列平、齐，间隔均匀。塑料管的接续部位，相邻两管之间应错开0.3m。塑料管每隔2

7、0m用配套管枕固定，配套管枕从离人孔外侧LOm处开始安装。铺设两行塑料管之间的缝隙应填充C20细石混凝土。本次设计人行道下电力管线全线采用C20校全包封。塑料管的铺设方法为：将插口端套上橡胶圈，插入承口端在接续管另端垫上木板用锤子敲击木板，接头处橡胶圈进入承口即可。电力排管安装完成后采用专用防火堵头进行封堵。（3） PVC蜂窝管道敷设安装要求蜂窝式直埋管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘僵在保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙酮等清洁剂擦净。用油刷蘸胶粘剂，冷刷被粘接插口及接承口内侧时，应轴向涂动，动作迅速，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚

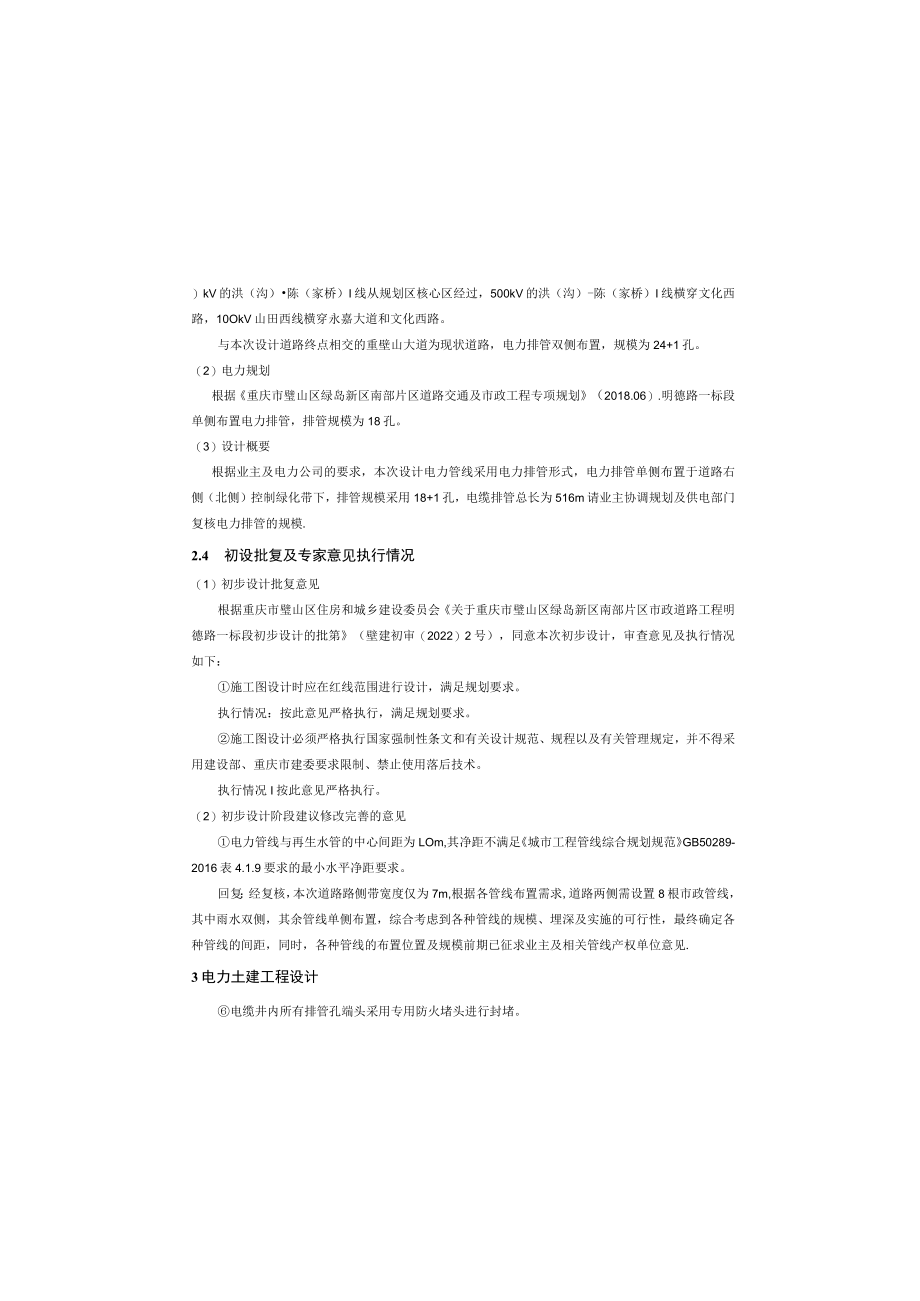

8、，涂刷时，应先涂承口，后涂插口，冬季施工时必须注意。承插口涂刷胶粘剂后，应找正方向，即管材上所印刷的厂名等文字要在同一条直线上，将管子插入承口后使其对直，再加挤压，使其接口固定。现有壁山变电站的IlOkV田山东线架空线路及5（X）kV的洪（沟）陈（家桥）I线从规划区核心区经过，500kV的洪（沟）-陈（家桥）I线横穿文化西路，10OkV山田西线横穿永嘉大道和文化西路。与本次设计道路终点相交的重壁山大道为现状道路，电力排管双侧布置，规模为24+1孔。（2）电力规划根据重庆市璧山区绿岛新区南部片区道路交通及市政工程专项规划（2018.06）.明德路一标段单侧布置电力排管，排管规模为18孔。（3）设

9、计概要根据业主及电力公司的要求，本次设计电力管线采用电力排管形式，电力排管单侧布置于道路右侧（北侧）控制绿化带下，排管规模采用18+1孔，电缆排管总长为516m请业主协调规划及供电部门复核电力排管的规模.2.4 初设批复及专家意见执行情况（1）初步设计批复意见根据重庆市璧山区住房和城乡建设委员会关于重庆市璧山区绿岛新区南部片区市政道路工程明德路一标段初步设计的批第（壁建初审（2022）2号），同意本次初步设计，审查意见及执行情况如下：施工图设计时应在红线范围进行设计，满足规划要求。执行情况：按此意见严格执行，满足规划要求。施工图设计必须严格执行国家强制性条文和有关设计规范、规程以及有关管理规定

10、，并不得采用建设部、重庆市建委要求限制、禁止使用落后技术。执行情况I按此意见严格执行。（2）初步设计阶段建议修改完善的意见电力管线与再生水管的中心间距为LOm,其净距不满足城市工程管线综合规划规范GB50289-2016表4.1.9要求的最小水平净距要求。回复：经复核，本次道路路侧带宽度仅为7m,根据各管线布置需求,道路两侧需设置8根市政管线，其中雨水双侧，其余管线单侧布置，综合考虑到各种管线的规模、埋深及实施的可行性，最终确定各种管线的间距，同时，各种管线的布置位置及规模前期已征求业主及相关管线产权单位意见.3电力土建工程设计电缆井内所有排管孔端头采用专用防火堵头进行封堵。电缆井井盖选用：绿

11、化带井盖使用重型复合电力井盖（要求下部盖座内框与井盖边缘搭接部分不小于5cm）,人行道与车行道使用重型球墨铸铁电力井盖：所选井盖必须符合国家标准检查井盖（GB/T23858-2009）要求。电缆井做法其它不详之处可参考国家电网公司配电网工程典型设计（IOKV电缆分册）。在道路照明分支箱位置预留通用电缆分支箱接口井。本次设计所有电缆井的人孔尺寸为LOmXLOm,电缆井井盖采用两块盖板，单块尺寸为1.05mX0.525m0道路设计范围内的所有电缆井均需要安装井盖防坠落网，防坠网材质且应满足相关防火阻燃要求，防坠安全网IoOoXlOoo（mm）,具有一定的承重能力（2200kg）,安装做法详见电缆井

12、井盖防坠落设施大样图。3.3 警示带电力排管沿线应设置统一的警示带、标识牌、标志桩等电力标志，具体要求如下：电力排管回填土内全尺寸埋设警示带，电力排管砂包封顶覆土300mm以上开始铺设，通长铺设，宽度不低于排管役包封顶宽，警示带宜为黄底红字，并留有服务电话。当电力排管布置于绿化带内时，电力排管走向设置玻璃钢电力标示桩,长IOCm、宽10cm、高80Cm的长方体，底色为黄色，外露25-30cm,直线间距为150200m0当电力排管布置于人行道下时，电力排管走向设置标志语。警示带、标识牌、标志桩等电力标志具体做法根据嬖山电力公司要求统一制作，满足璧山区市政要求。3.4 管道施工（1）管线放线本工程

13、电力排管放线均按检查并坐标严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。（2）沟槽开挖管线沟槽开挖边坡应有定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽，填方应按道路若管子发生安装后管材移位，脱出以及管内有异物时，应作返工处理，及时地加以纠正。下管可由人工进行，由地面人员将管材传递给槽底施工人员，严禁将管材由槽边翻滚入内，也严禁用绳索串心吊施管材，以防管材受到损伤。在埋管时，要严禁泥土等异物混入管内。管材长短的调整，可用切割的方法进行，在切割

14、前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材釉线，且应光滑平整。管材与工作井的连接若采用短管，不应小于1.5米，进入（手）孔一米处用1:2.5砂浆全浇灌，管子出人（手）孔按水泥管出口处理，改设喇叭口，不作留长。3.2电力电缆井本次设计直线管段上每隔50m左右设置直线电缆井，其具体做法详见国家电网公司配电网工程典型设计（IoKV电缆分册）第146页（30xL6xL9钢筋混凝土直线电缆井）：每隔30Om左右设置电缆接头井，其具体做法详见国家电网公司配电网工程典型设计（IOKV电缆分册）第150页（60l6l9钢筋混凝土直线电缆井）：有支管接入接出处设置三通井电缆井，其具体做法详见国家电网

15、公司配电网工程典型设计（IOKV电缆分册）第173页（5.0l.6l.9钢筋混凝土一:通电缆井）；支管过街服务于地块处设置过街直线电缆井，其具体做法详见国家电网公司配电网工程典型设计（IoKV电缆分册）第146页（30xL6xl.9钢筋混凝土直线电缆井），同时将电缆井的长度改为1.95m,电缆井井盖采用两块盖板（GYB-1914和GYB-1950）=电缆排管接地：沿电缆排管纵向全线敷设根-5x5Omm水平接地镀锌扁钢，接地镀锌扁钢与两端检查井相接，要求接地电阻不大于10欧姆，接地扁钢应采用“热浸”镀锌扁钢。电缆井接地做法详见国家电网公司配电网工程典型设计（IOKV电缆分册）第241页，由于本次设计电力支架采用豆合支架，所Ief电缆沟支架竖向增力-5x5Omm镀锌扁钢分别与同侧通长内接地带相连接，通道内金属设施必须全部接地，包括爬梯、拉环等。电缆井井底设置LXBXH=O.4x.4x.4m自然集水坑，集水坑内填充03m高的粗砂，集水坑盖板为不锈钢栅栏算子。电缆井采用组合式复合电缆支架，要求承
