机械除锈,油漆紧急施工.docx

《机械除锈,油漆紧急施工.docx》由会员分享，可在线阅读，更多相关《机械除锈,油漆紧急施工.docx（9页珍藏版）》请在第壹文秘上搜索。

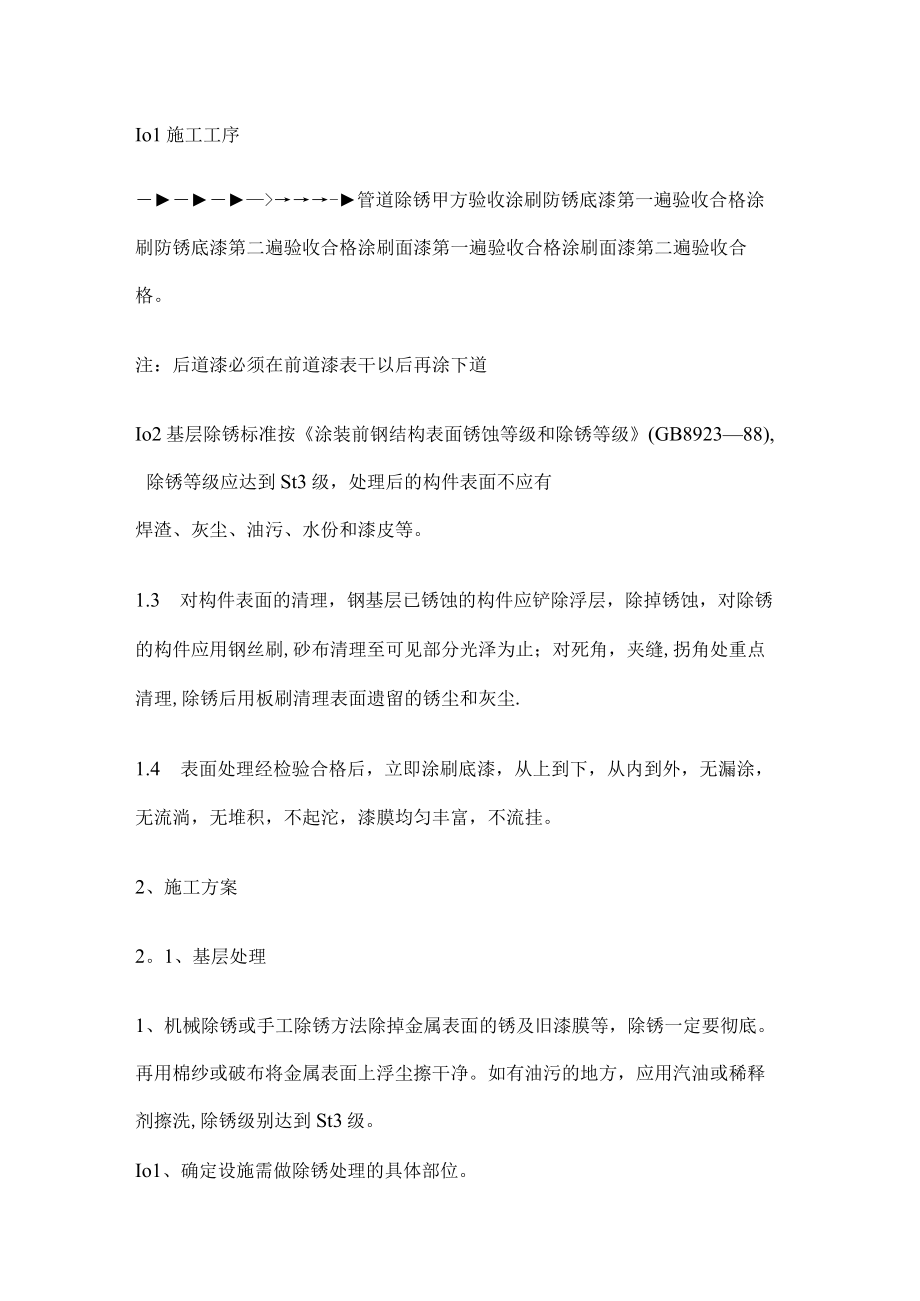

1、Io1施工工序-管道除锈甲方验收涂刷防锈底漆第一遍验收合格涂刷防锈底漆第二遍验收合格涂刷面漆第一遍验收合格涂刷面漆第二遍验收合格。注：后道漆必须在前道漆表干以后再涂下道Io2基层除锈标准按涂装前钢结构表面锈蚀等级和除锈等级(GB892388),除锈等级应达到St3级，处理后的构件表面不应有焊渣、灰尘、油污、水份和漆皮等。1.3 对构件表面的清理，钢基层已锈蚀的构件应铲除浮层，除掉锈蚀，对除锈的构件应用钢丝刷,砂布清理至可见部分光泽为止；对死角，夹缝,拐角处重点清理,除锈后用板刷清理表面遗留的锈尘和灰尘.1.4 表面处理经检验合格后，立即涂刷底漆，从上到下，从内到外，无漏涂，无流淌，无堆积，不起

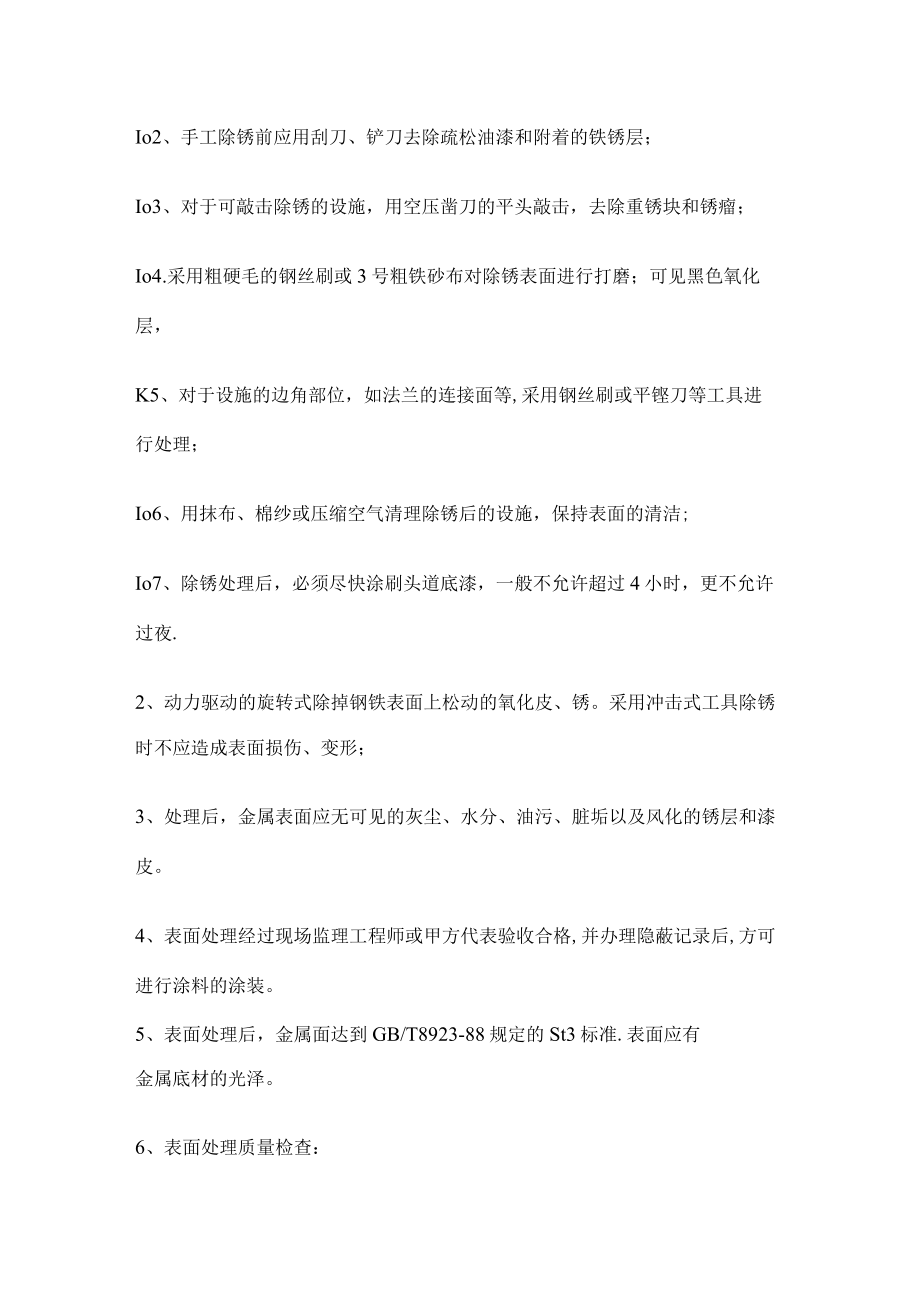

2、沱，漆膜均匀丰富，不流挂。2、施工方案2。1、基层处理1、机械除锈或手工除锈方法除掉金属表面的锈及旧漆膜等，除锈一定要彻底。再用棉纱或破布将金属表面上浮尘擦干净。如有油污的地方，应用汽油或稀释剂擦洗,除锈级别达到St3级。Io1、确定设施需做除锈处理的具体部位。Io2、手工除锈前应用刮刀、铲刀去除疏松油漆和附着的铁锈层；Io3、对于可敲击除锈的设施，用空压凿刀的平头敲击，去除重锈块和锈瘤；Io4.采用粗硬毛的钢丝刷或3号粗铁砂布对除锈表面进行打磨；可见黑色氧化层，K5、对于设施的边角部位，如法兰的连接面等,采用钢丝刷或平铿刀等工具进行处理；Io6、用抹布、棉纱或压缩空气清理除锈后的设施，保持表

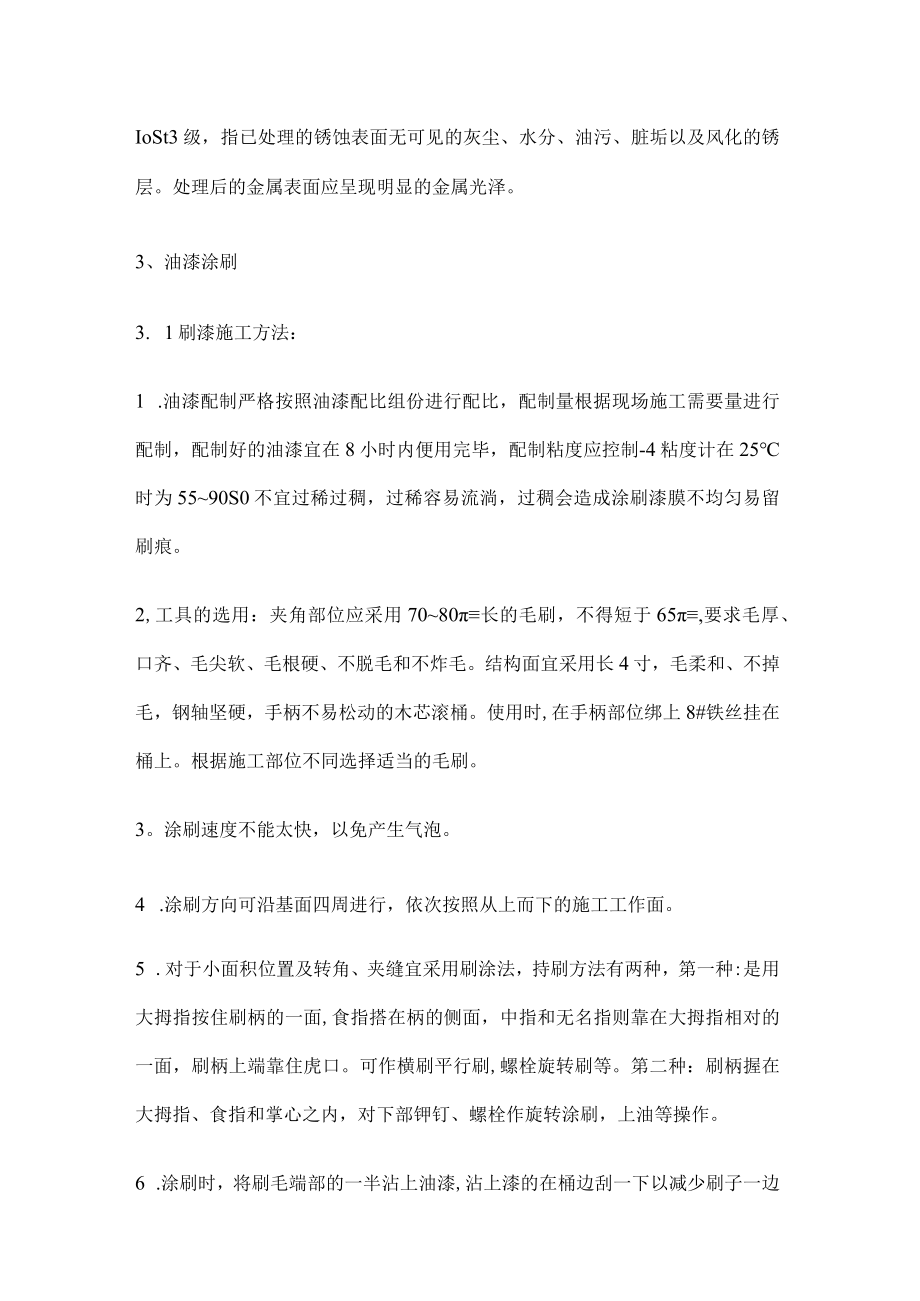

3、面的清洁;Io7、除锈处理后，必须尽快涂刷头道底漆，一般不允许超过4小时，更不允许过夜.2、动力驱动的旋转式除掉钢铁表面上松动的氧化皮、锈。采用冲击式工具除锈时不应造成表面损伤、变形；3、处理后，金属表面应无可见的灰尘、水分、油污、脏垢以及风化的锈层和漆皮。4、表面处理经过现场监理工程师或甲方代表验收合格,并办理隐蔽记录后,方可进行涂料的涂装。5、表面处理后，金属面达到GB/T8923-88规定的St3标准.表面应有金属底材的光泽。6、表面处理质量检查：IoSt3级，指已处理的锈蚀表面无可见的灰尘、水分、油污、脏垢以及风化的锈层。处理后的金属表面应呈现明显的金属光泽。3、油漆涂刷3. 1刷漆施

4、工方法：1 .油漆配制严格按照油漆配比组份进行配比，配制量根据现场施工需要量进行配制，配制好的油漆宜在8小时内便用完毕，配制粘度应控制-4粘度计在25时为5590S0不宜过稀过稠，过稀容易流淌，过稠会造成涂刷漆膜不均匀易留刷痕。2,工具的选用：夹角部位应采用7080长的毛刷，不得短于65,要求毛厚、口齐、毛尖软、毛根硬、不脱毛和不炸毛。结构面宜采用长4寸，毛柔和、不掉毛，钢轴坚硬，手柄不易松动的木芯滚桶。使用时,在手柄部位绑上8#铁丝挂在桶上。根据施工部位不同选择适当的毛刷。3。涂刷速度不能太快，以免产生气泡。4 .涂刷方向可沿基面四周进行，依次按照从上而下的施工工作面。5 .对于小面积位置及

5、转角、夹缝宜采用刷涂法，持刷方法有两种，第一种:是用大拇指按住刷柄的一面,食指搭在柄的侧面，中指和无名指则靠在大拇指相对的一面，刷柄上端靠住虎口。可作横刷平行刷,螺栓旋转刷等。第二种：刷柄握在大拇指、食指和掌心之内，对下部钾钉、螺栓作旋转涂刷，上油等操作。6 .涂刷时，将刷毛端部的一半沾上油漆,沾上漆的在桶边刮一下以减少刷子一边的油漆，拿出时，有油漆的一边向上进行涂刷.用过后的漆刷要及时用稀料洗干净，以免刷毛变硬,刷柄要保持清洁。7o在涂料施工中,应依次按顺序进行，切忌随意乱涂.避免漏涂，也要避免流挂，要使涂层均匀一致.每次刷涂应在一次进程范围内，一般规律是起刷从被涂物面左上方开始，先将涂料均

6、匀的点布在物面上，再用刷子展开，要横竖交错,使展开涂膜达到均匀一致,最后用刷子按被涂物的形状轻轻刷涂，帮助涂膜流平。8o夹角、狭小等特殊位置先用小标号毛刷或圆桶刷，歪脖刷进行预涂，涂刷时用刷尖进行点涂，以保证无漏刷、不流挂9.施工环境温度以15-30度为宜，相对湿度不宜大于80%,遇雨、雾、大风少天气不得进行施工。10.涂层的第一道漆膜指触干后，方可进行下道涂层的施工。Ho涂刷时，尽量减少涂层的往复次数，以免将底层漆膜拉起,按纵横交错方式涂漆以保证漆膜的涂刷质量.12 .所有涂层不得漏涂，涂层表面应光滑平整,颜色一致无针孔、气泡、流挂、剥落、粉化和破损等缺陷,无明显的刷痕、纹路及阴影条纹.每道

7、厚度及总干膜厚度完全满足该涂料的技术指标及甲方的要求.13 .每道涂层间隔时间不宜超过24小时，最好在第一道漆未完全即涂第二道漆。14 .每道要序施工隐蔽前要经甲方质检人员检查验收，做好表面干净、无灰尘、无油污等，每一道油漆必须采用漆膜测厚仪测干膜厚度,防腐完工后组织竣工验收。15o底漆表干后固化前涂刷第一道面漆，面漆实干后固化前涂刷第二道面漆.施工时,往往在工序流程上是连续的，因此需要特别注意油漆的涂装间隔时间，保证涂装间隔在最小和最大涂装间隔之间。现场施工时，要根据涂料的性能和天气条件确定涂装的间隔时间.16.如果油漆复涂间隔太长,则需要将油漆表面用砂布或砂轮17质量要求漆膜饱满,均匀、牢

8、固。漆层厚度在均匀，质量要稳定,表面光洁平整,不允许有涂层剥落、缺陷、挂浆、流淌、较高螺纹线与较大麻点存在。总涂装厚度符合相应技术要求。焊缝处填嵌结实、平整、不得有露网或空鼓。光滑度的测定：以手触摸，无明显粗糙感。18 .涂装顺序涂装应先上后下，先左后右，先内后外,先次要后主要地分段进行.如果施工条件允许，可在地面集中涂装，在安装完毕并经试密后进行焊缝修补及最后一道面漆的涂装。19 .涂装中间检查涂层涂装时，应进行涂层厚度及遍数的检查，用湿膜测厚仪进行湿膜厚度的控制，当涂膜初步固化后，用磁性测厚仪进行干膜厚度的测定，控制涂层总厚度,保证涂装质量的合格及优良。各项检测记录均由双方监理或相关人员签

9、字备案。20 .涂料施工注意事项(1)对构件上可能存水、通风不良或焊接不严密的死角部位，宜用腻子填实刮平后再涂漆。(2)施工温度控制在1038施工为宜。(3)禁止雨、雾天施工，施工湿度不应大于80%.(4)油漆或处理剂贮存期为半年、半年后必须经检验合格方可使用。(5)油漆等施工时,下部设备、管道、地面等必须用彩条布覆盖,防止污点污染.(6)刷涂施工时，要有防护措施，防止油漆滴溅到绝缘套管、瓷瓶串及站内设备上。21 .现场施工时，根据现场结构部位的不同及时调整施工方法，涂装过程中要经常用干、湿膜测厚仪检测漆膜厚度,保证每层油漆的漆膜厚度达到设计要求.22o刷涂时，宜交错纵涂与横涂。23.固化D为

10、了保证防腐涂层发挥预期的最佳性能，在投入使用前的确保涂足够的固化时间，继续保持通风,至完全固化。2)固化期的长短要根据涂料性能说明，应用环境、大气温度、相对湿度去掌握。3)固化期内严禁无关人员进入，以免损坏防腐层。4)不完全固化的已涂设备,如钢管、钢结构件等，不能进行吊装和运输.4、检查和试验K宏观检查主要检查被除锈表面是否有露除（锈、油污）部位，并应注意检查转角部位除锈质量和表面油污浮尘的清除；2 .局部抽样检查应将除锈表面与国标GB8923中规定的典型样板对照检查，并应符合下列要求；1）设备逐台检查，每台抽查5处,每处检查面积不小于100m2;2）附属材料按类别检查，对同类管道抽查5处，每

11、处检查面积为50100m2.3 .涂料种类、名称、牌号及涂装道数和厚度应符合设计要求。4 .涂层厚度应用磁性测厚仪测定。其厚度不得小于设计厚度，否则,应增加涂装道数直至合格为止。5o在防腐蚀涂装施工中，应随时检查涂层道数和涂刷质量，并在涂层施工完成后进行外观检查。涂装质量应符合下表：涂装质量要求检查项目质量要求检查方法脱皮、漏刷、泛锈、气泡、透底I不允许目测针孔不允许510倍放大镜流坠、皱皮不允许目测光亮与光滑光亮、均匀一致目测分色界限允许偏差为3mm钢测颜色、刷纹颜色一致,纹通顺目测干燥涂膜厚不小于设计厚度磁性测厚仪6.防腐涂层质量检查方法D检测仪器：表面温度计,干、湿度表，干、湿膜测厚仪,划格刀具。2）检查方法：除锈检查：用GB8923-88涂装前钢材表面锈蚀等级和除锈等级中的照片与金属表面对照，看是否达到除锈级别。3）涂装检查：外观：应平整均匀、无流挂、疏松、露底、皱纹、针孔、起泡等现象，膜厚应达到设计厚度。涂装过程中,应用湿膜测厚仪及时测定湿膜厚度,涂装遍数和各涂层厚度均应符合所指定涂料的技术要求。干膜厚度测量时，应在漆膜干燥后进行，每遍干漆膜厚度的允许偏差为+5微米，涂层干漆膜总厚度，允许偏差为+25微米。4）附着力的检查,按照GB9286-88色漆和清漆、漆膜的划格试验或GB1720-88漆膜附着力、测定法进行涂层附着力测试。
