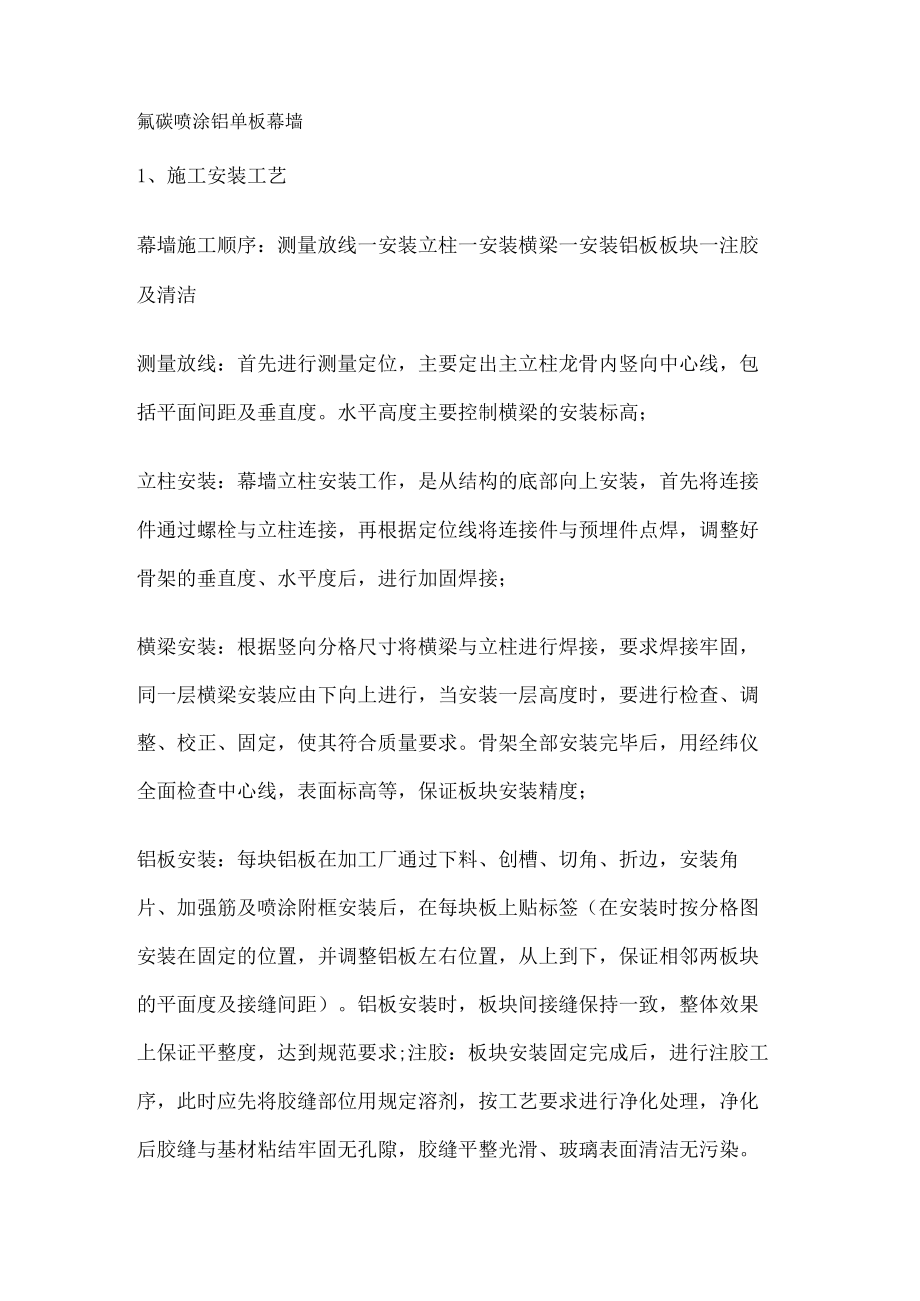

1、氟碳喷涂铝单板幕墙1、施工安装工艺幕墙施工顺序：测量放线一安装立柱一安装横梁一安装铝板板块一注胶及清洁测量放线：首先进行测量定位，主要定出主立柱龙骨内竖向中心线，包括平面间距及垂直度。水平高度主要控制横梁的安装标高；立柱安装：幕墙立柱安装工作，是从结构的底部向上安装，首先将连接件通过螺栓与立柱连接，再根据定位线将连接件与预埋件点焊，调整好骨架的垂直度、水平度后，进行加固焊接；横梁安装：根据竖向分格尺寸将横梁与立柱进行焊接，要求焊接牢固，同一层横梁安装应由下向上进行，当安装一层高度时，要进行检查、调整、校正、固定，使其符合质量要求。骨架全部安装完毕后，用经纬仪全面检查中心线，表面标高等，保证板块

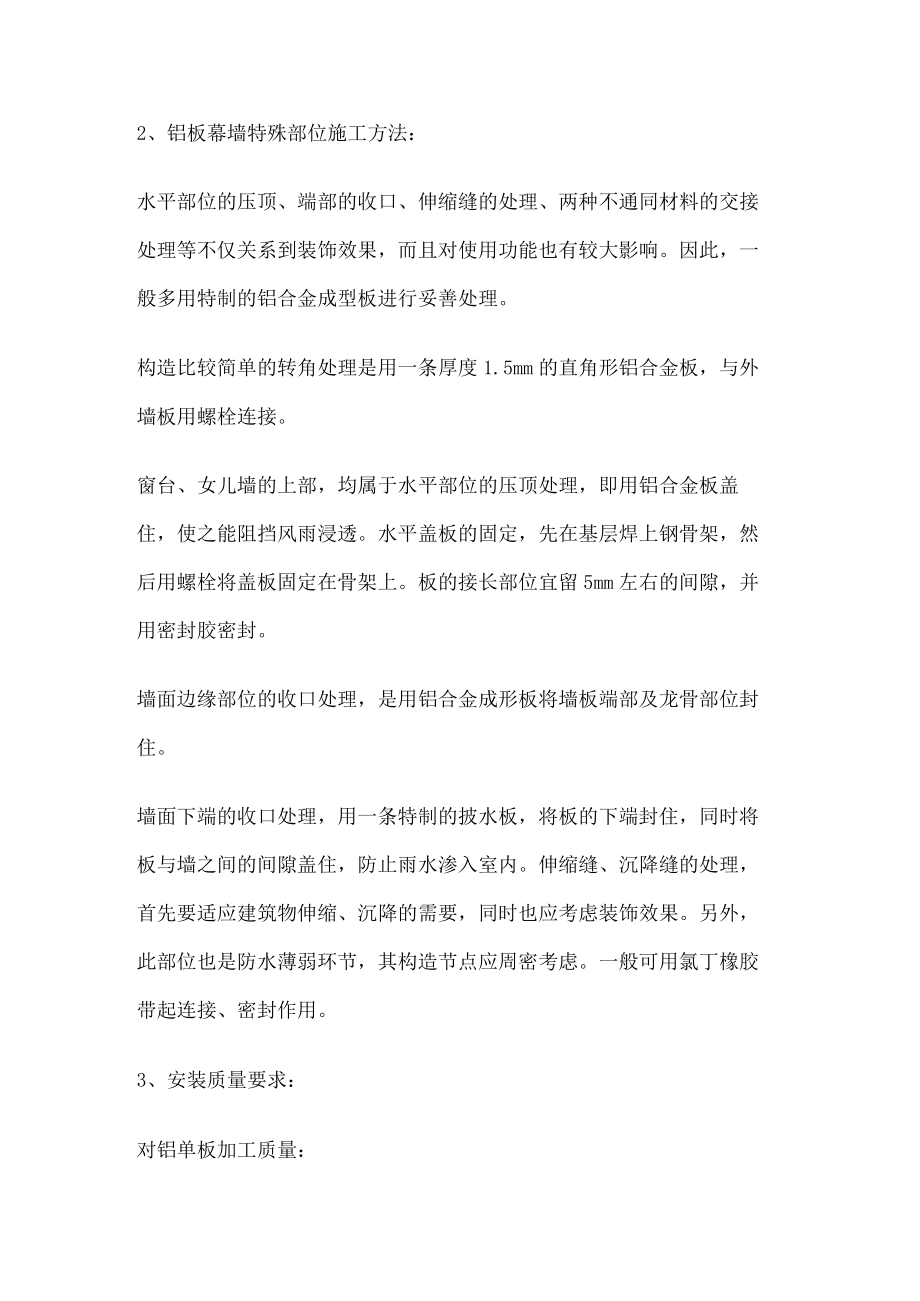

2、安装精度；铝板安装：每块铝板在加工厂通过下料、创槽、切角、折边，安装角片、加强筋及喷涂附框安装后，在每块板上贴标签（在安装时按分格图安装在固定的位置，并调整铝板左右位置，从上到下，保证相邻两板块的平面度及接缝间距）。铝板安装时，板块间接缝保持一致，整体效果上保证平整度，达到规范要求;注胶：板块安装固定完成后，进行注胶工序，此时应先将胶缝部位用规定溶剂，按工艺要求进行净化处理，净化后胶缝与基材粘结牢固无孔隙，胶缝平整光滑、玻璃表面清洁无污染。2、铝板幕墙特殊部位施工方法：水平部位的压顶、端部的收口、伸缩缝的处理、两种不通同材料的交接处理等不仅关系到装饰效果，而且对使用功能也有较大影响。因此，一般

3、多用特制的铝合金成型板进行妥善处理。构造比较简单的转角处理是用一条厚度1.5mm的直角形铝合金板，与外墙板用螺栓连接。窗台、女儿墙的上部，均属于水平部位的压顶处理，即用铝合金板盖住，使之能阻挡风雨浸透。水平盖板的固定，先在基层焊上钢骨架，然后用螺栓将盖板固定在骨架上。板的接长部位宜留5mm左右的间隙，并用密封胶密封。墙面边缘部位的收口处理，是用铝合金成形板将墙板端部及龙骨部位封住。墙面下端的收口处理，用一条特制的披水板，将板的下端封住，同时将板与墙之间的间隙盖住，防止雨水渗入室内。伸缩缝、沉降缝的处理，首先要适应建筑物伸缩、沉降的需要，同时也应考虑装饰效果。另外，此部位也是防水薄弱环节，其构造

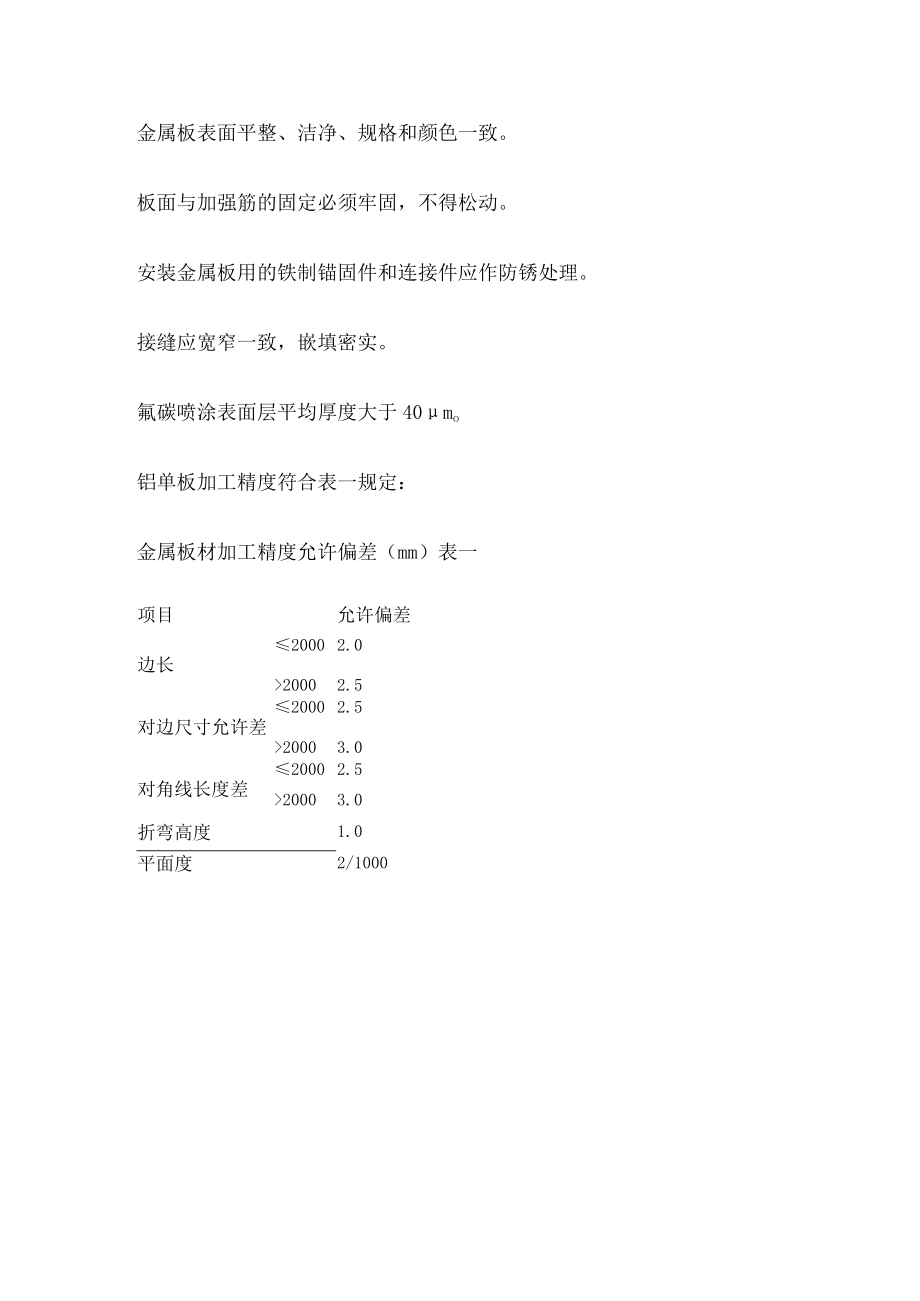

4、节点应周密考虑。一般可用氯丁橡胶带起连接、密封作用。3、安装质量要求：对铝单板加工质量：金属板表面平整、洁净、规格和颜色一致。板面与加强筋的固定必须牢固，不得松动。安装金属板用的铁制锚固件和连接件应作防锈处理。接缝应宽窄一致，嵌填密实。氟碳喷涂表面层平均厚度大于40mo铝单板加工精度符合表一规定：金属板材加工精度允许偏差（mm）表一项目允许偏差边长20002.020002.5对边尺寸允许差20002.520003.0对角线长度差20002.520003.0折弯高度1.0平面度2/1000孔距中心距1.5横梁、立柱安装质量符合表二规定:序号检查项目尺寸范围幕墙天窗吊顶检查工具二层1.01竖框垂直

5、度三层H30m2.541.0吊线30mH60m60100m152相邻两根竖框间距固定端头1.01.0钢卷尺任意连续四根竖框的间距固定端头1.51.53相邻横框间距20001.01.0钢卷尺20001.51.54分格对角线长度差20002.52.5钢卷尺200033相邻横框11同一标高平面内横框水平度B20m3W3水平仪5B30m14（b为宽度尺寸）B60mW66水平尺B60m77同一竖框外表面平面度（相对相邻三根竖框W0.5W0.5钢板尺及位置）6B20m22（注：b宽度尺寸）20m60m337弧形幕墙及拱形天窗竖框外表面定位位置差22钢板尺钢卷尺竖框伸缩缝尺寸2+小钢卷尺幕墙安装质量符合表三的规定:项目允许偏差(mm)检查方法竖缝及墙面幕墙度H(m)H3010H30,H6015用激光仪或经纬仪垂直度H60,H9020H9025幕墙平面度2.5用2m靠尺、钢板尺竖缝直线度2.5用2m靠尺、钢板尺横缝直线度2.5用2m靠尺、钢板尺缝宽度(与设计值比较)2用卡尺两相邻板面之间接缝高低差1.0用深度尺铝板幕墙表面质量符合表四的规定:序号项目质量要求1擦伤及划伤深度不大于表面处理层厚度2擦伤总面积240mm23划伤总长度80mm4擦伤和划伤总数不允许大于3处5不允许有腐蚀、裂纹、压痕6漆面为滚涂方式的板，除有特殊设计要求外，安装时均应保持方向一致。
