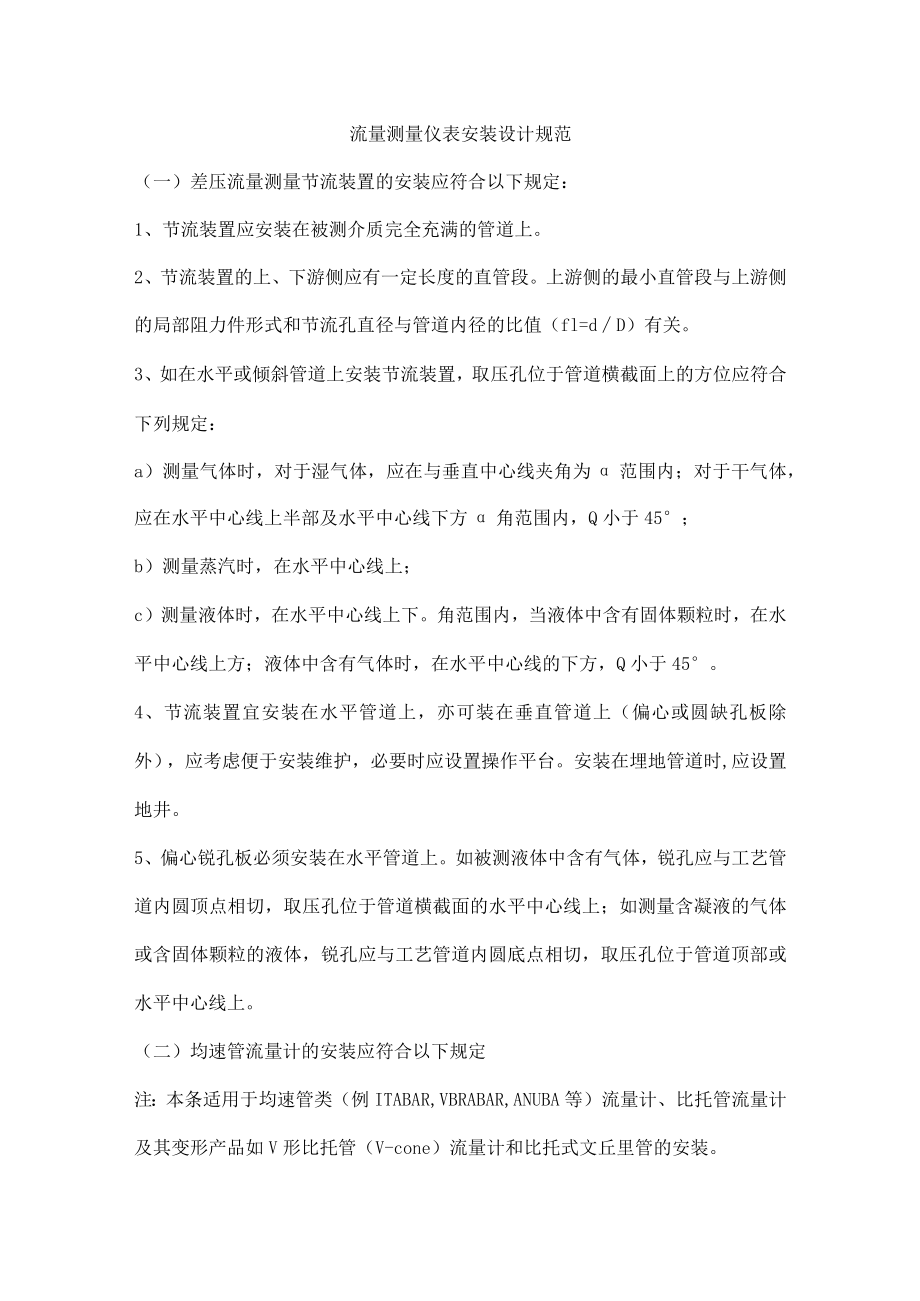

1、流量测量仪表安装设计规范（一）差压流量测量节流装置的安装应符合以下规定：1、节流装置应安装在被测介质完全充满的管道上。2、节流装置的上、下游侧应有一定长度的直管段。上游侧的最小直管段与上游侧的局部阻力件形式和节流孔直径与管道内径的比值（fl=dD）有关。3、如在水平或倾斜管道上安装节流装置，取压孔位于管道横截面上的方位应符合下列规定：a）测量气体时，对于湿气体，应在与垂直中心线夹角为范围内；对于干气体，应在水平中心线上半部及水平中心线下方角范围内，Q小于45；b）测量蒸汽时，在水平中心线上；c）测量液体时，在水平中心线上下。角范围内，当液体中含有固体颗粒时，在水平中心线上方；液体中含有气体时，

2、在水平中心线的下方，Q小于45。4、节流装置宜安装在水平管道上，亦可装在垂直管道上（偏心或圆缺孔板除外），应考虑便于安装维护，必要时应设置操作平台。安装在埋地管道时,应设置地井。5、偏心锐孔板必须安装在水平管道上。如被测液体中含有气体，锐孔应与工艺管道内圆顶点相切，取压孔位于管道横截面的水平中心线上；如测量含凝液的气体或含固体颗粒的液体，锐孔应与工艺管道内圆底点相切，取压孔位于管道顶部或水平中心线上。（二）均速管流量计的安装应符合以下规定注：本条适用于均速管类（例ITABAR,VBRABAR,ANUBA等）流量计、比托管流量计及其变形产品如V形比托管（V-cone）流量计和比托式文丘里管的安装

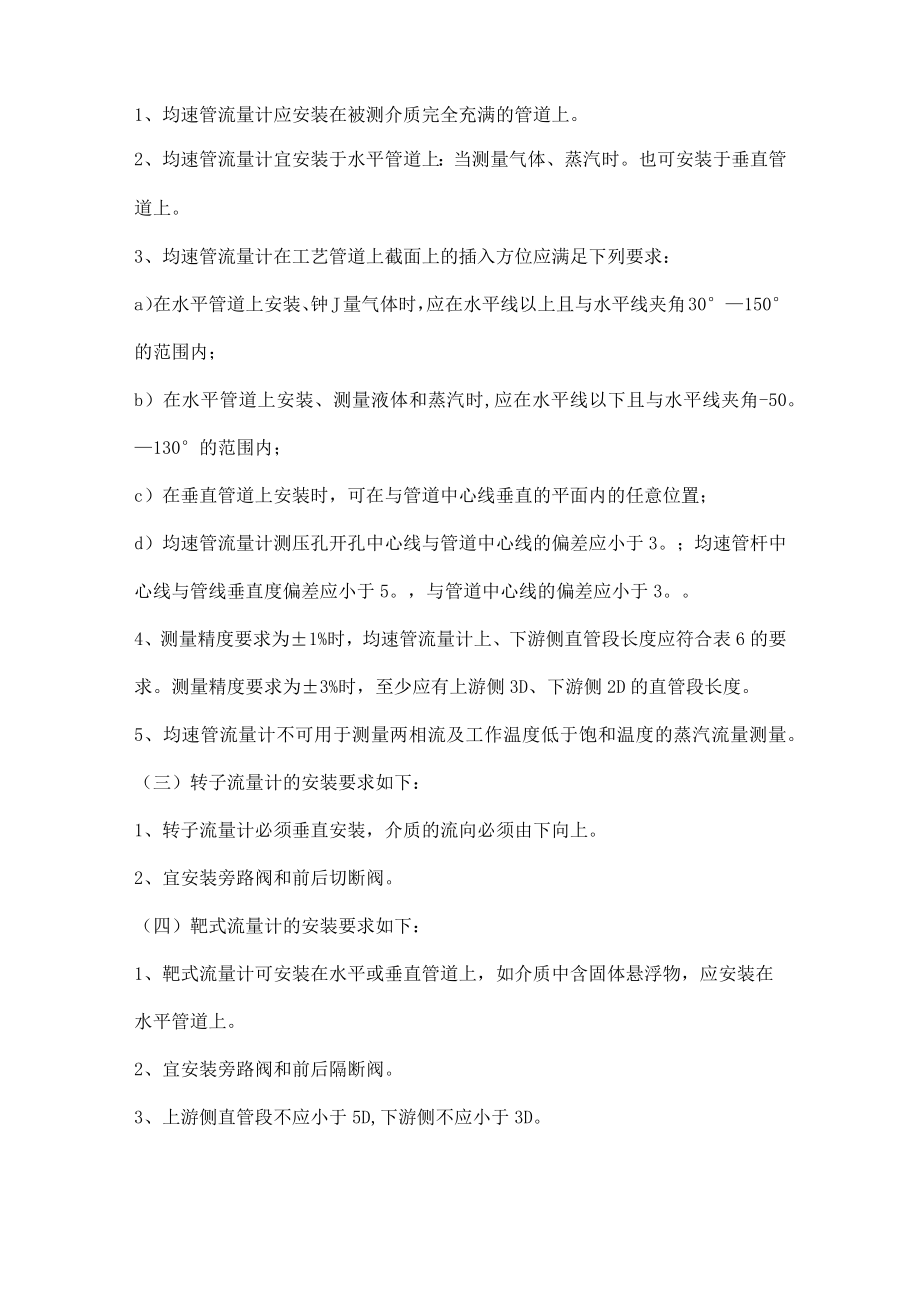

3、。1、均速管流量计应安装在被测介质完全充满的管道上。2、均速管流量计宜安装于水平管道上：当测量气体、蒸汽时。也可安装于垂直管道上。3、均速管流量计在工艺管道上截面上的插入方位应满足下列要求：a）在水平管道上安装、钟J量气体时，应在水平线以上且与水平线夹角30150的范围内；b）在水平管道上安装、测量液体和蒸汽时,应在水平线以下且与水平线夹角-50。130的范围内；c）在垂直管道上安装时，可在与管道中心线垂直的平面内的任意位置；d）均速管流量计测压孔开孔中心线与管道中心线的偏差应小于3。；均速管杆中心线与管线垂直度偏差应小于5。，与管道中心线的偏差应小于3。4、测量精度要求为1%时，均速管流量计

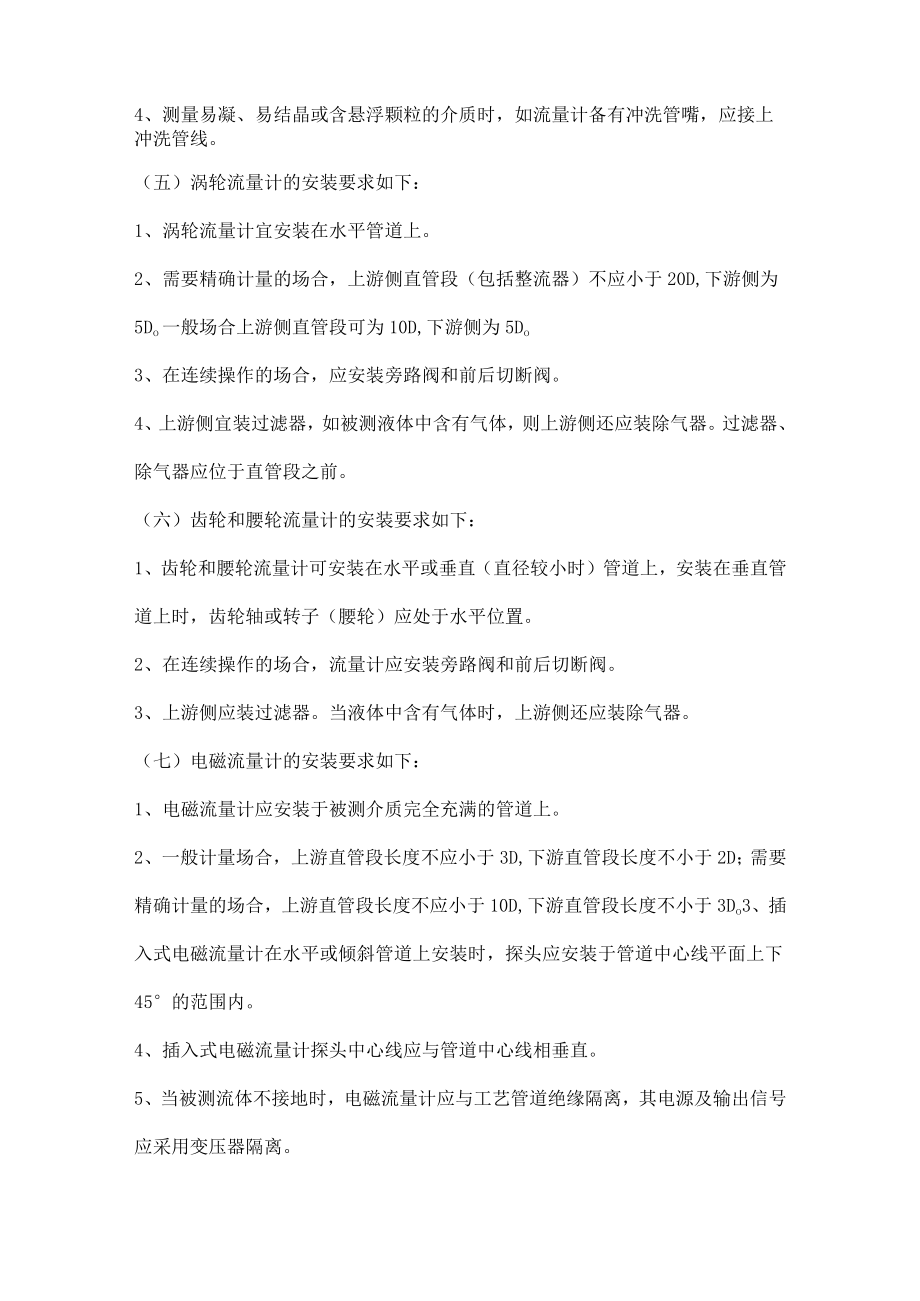

4、上、下游侧直管段长度应符合表6的要求。测量精度要求为3%时，至少应有上游侧3D、下游侧2D的直管段长度。5、均速管流量计不可用于测量两相流及工作温度低于饱和温度的蒸汽流量测量。（三）转子流量计的安装要求如下：1、转子流量计必须垂直安装，介质的流向必须由下向上。2、宜安装旁路阀和前后切断阀。（四）靶式流量计的安装要求如下：1、靶式流量计可安装在水平或垂直管道上，如介质中含固体悬浮物，应安装在水平管道上。2、宜安装旁路阀和前后隔断阀。3、上游侧直管段不应小于5D,下游侧不应小于3D。4、测量易凝、易结晶或含悬浮颗粒的介质时，如流量计备有冲洗管嘴，应接上冲洗管线。（五）涡轮流量计的安装要求如下：1、

5、涡轮流量计宜安装在水平管道上。2、需要精确计量的场合，上游侧直管段（包括整流器）不应小于20D,下游侧为5Do一般场合上游侧直管段可为10D,下游侧为5Do3、在连续操作的场合，应安装旁路阀和前后切断阀。4、上游侧宜装过滤器，如被测液体中含有气体，则上游侧还应装除气器。过滤器、除气器应位于直管段之前。（六）齿轮和腰轮流量计的安装要求如下：1、齿轮和腰轮流量计可安装在水平或垂直（直径较小时）管道上，安装在垂直管道上时，齿轮轴或转子（腰轮）应处于水平位置。2、在连续操作的场合，流量计应安装旁路阀和前后切断阀。3、上游侧应装过滤器。当液体中含有气体时，上游侧还应装除气器。（七）电磁流量计的安装要求如

6、下：1、电磁流量计应安装于被测介质完全充满的管道上。2、一般计量场合，上游直管段长度不应小于3D,下游直管段长度不小于2D；需要精确计量的场合，上游直管段长度不应小于10D,下游直管段长度不小于3Do3、插入式电磁流量计在水平或倾斜管道上安装时，探头应安装于管道中心线平面上下45的范围内。4、插入式电磁流量计探头中心线应与管道中心线相垂直。5、当被测流体不接地时，电磁流量计应与工艺管道绝缘隔离，其电源及输出信号应采用变压器隔离。6、当被测流体接地时，电磁流量计表体与工艺管道应良好地连接并接地。（八）涡街流量计的安装要求如下：1、测量液体时涡街流量计应安装于被测介质完全充满的管道上。2、涡街流量

7、计在水平敷设的管道上安装时，应充分考虑介质温度对变送器的影响。3、涡街流量计在垂直管道上安装时，应符合以下规定：a）测量气体时。流体可取任意流向；b）测量液体时，液体应自下而向上流动。4、涡街流量计下游应具有不小于5D（流量计直径）的直管段长度，涡街流量计上游直管段长度应符合以下规定：a）当工艺管道直径大于仪表直径（D）需缩径时，不小于15D；b）当工艺管道直径小于仪表直径（D）需扩径时，不小于18D；c）流量计前具有一个900弯头或三通时，不小于20D；d）流量计前具有在同一平面内的连续两个900弯头时，不小于40D；e）流量计前具有不同平面内的连接两个900弯头时，不小于40D；f）流量计

8、装于调节阀下游时，不小于50D；g）流量计前装有不小于2D长度的整流器，整流器前应有2D,整流器后应有不小于8D的直管段长度。5、被测液体中可能出现气体时，应安装除气器。6、涡街流量计应安装于不会引起液体产生气化的位置。7、涡街流量计前后直管段内径与流量计内径的偏差应不大于3%08、对有可能损坏检测元件（旋涡发生体）的场所，管道安装的涡街流量计应加前后截止阀和旁路阀，插入式涡街流量计应安装切断球阀。9、涡街流量计不宜安装在有震动的场所。（九）质量流量计的安装要求如下：1、质量流量计应安装于被测介质完全充满的管道上。2、质量流量计宜安装于水平管道上；当在垂直管道上安装时，流体宜自下而上流动，且出

9、口留有适当的直管长度。3、当用于测量易挥发性液体（如轻燃，液化气等），应使流量计出口处压力高于液体的饱和蒸汽压力；流量计不宜安装于泵入口管道上；当安装于垂直管道上时,应安装于管道的最低处。4、。管型质量流量计在水平管道上的安装，应符合以下规定：a）测量气体时，Q型管应置于管道上方；b）测量液体时，O型管应置于管道下方。5、直管型质量流量计在水平管道上安装时，应充分考虑介质温度对变送器的影响。变送器处的环境温度不应高于60。6、直径大于等于80mm的质量流量计应加支撑。7、被测液体中可能含有气体时，应加除气器。8、质量流量计宜加前后切断阀和旁路阀。（十）气体热质量流量计的安装要求如下：1、气体热质量流量计宜安装于水平管道上：当气体流速较低或水平直管段长度不能满足要求时，可安装于垂直管道上。2、气体热质量流量计下游直管段长度应不少于5D（工艺管径），上游直管段应符合以下规定:a）上游扩径、缩径、具有一个90弯头或三通时，不小于10D；b）上游具有同一平面内连续两个900弯头时，不小于15D；C）上游具有不同平面内连续两个900弯头时，不小于30D；d）上游装有调节阀时，不小于40D。3、插入式气体热质量流量计宜安装切断阀。（十一）超声波流量计安装设计超声波流量计应按照制造厂的规定进行安装设计。
