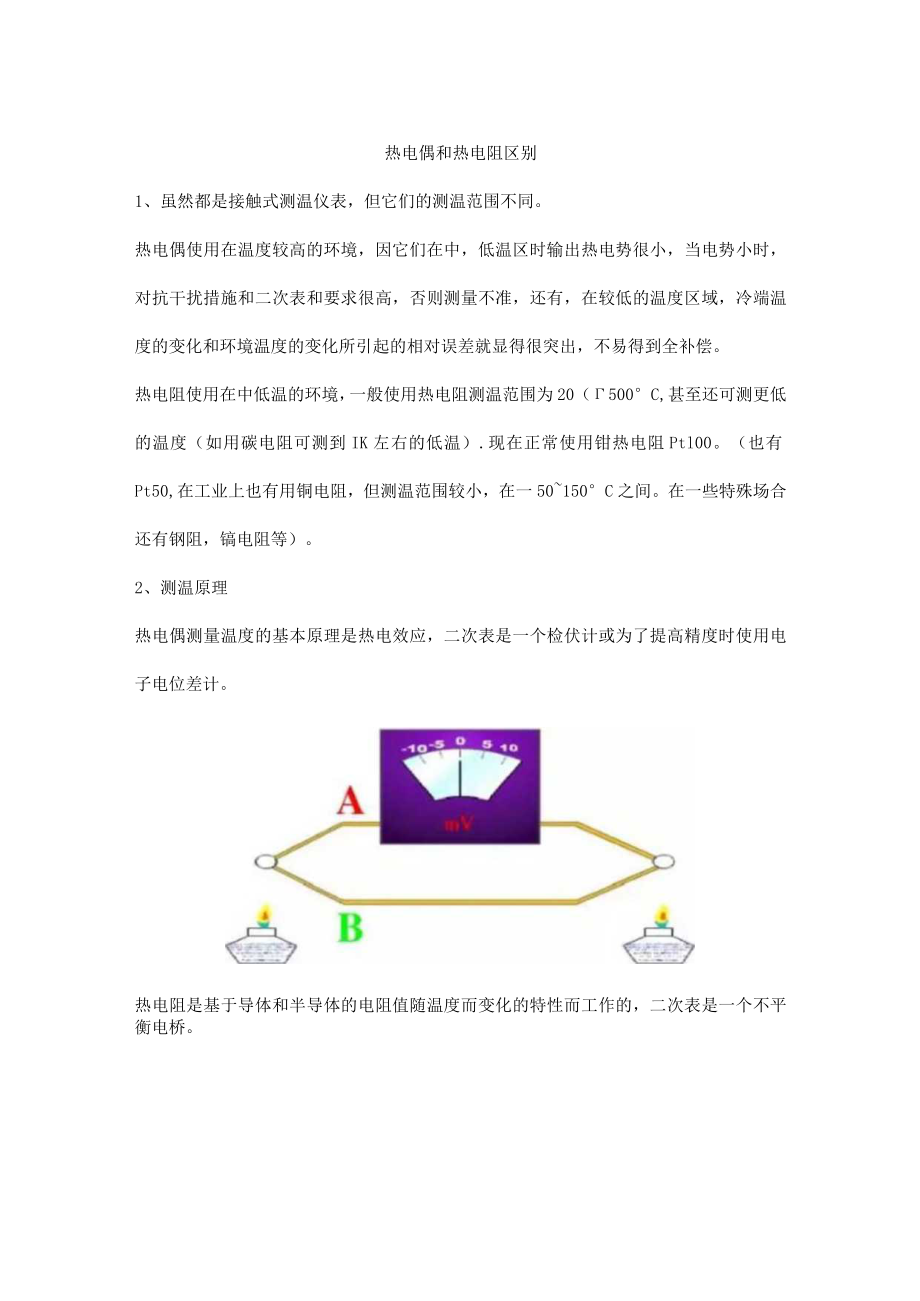

1、热电偶和热电阻区别1、虽然都是接触式测温仪表，但它们的测温范围不同。热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。热电阻使用在中低温的环境，一般使用热电阻测温范围为20（500C,甚至还可测更低的温度（如用碳电阻可测到IK左右的低温）.现在正常使用钳热电阻Ptl00。（也有Pt50,在工业上也有用铜电阻，但测温范围较小，在一50150C之间。在一些特殊场合还有钢阻，镐电阻等）。2、测温原理热电偶测量温度的基本原理是热电效

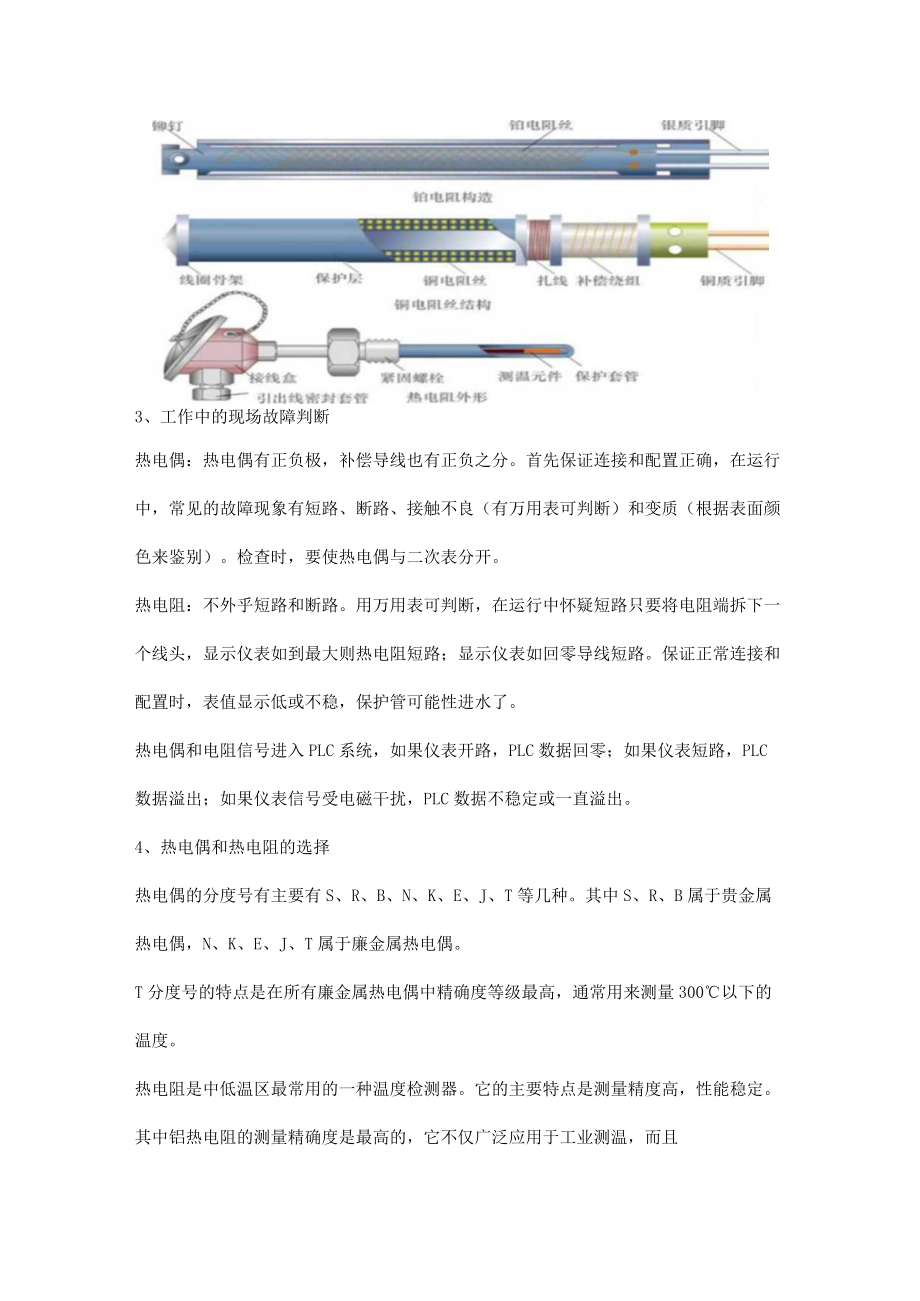

2、应，二次表是一个检伏计或为了提高精度时使用电子电位差计。热电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的，二次表是一个不平衡电桥。3、工作中的现场故障判断热电偶：热电偶有正负极，补偿导线也有正负之分。首先保证连接和配置正确，在运行中，常见的故障现象有短路、断路、接触不良（有万用表可判断）和变质（根据表面颜色来鉴别）。检查时，要使热电偶与二次表分开。热电阻：不外乎短路和断路。用万用表可判断，在运行中怀疑短路只要将电阻端拆下一个线头，显示仪表如到最大则热电阻短路；显示仪表如回零导线短路。保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了。热电偶和电阻信号进入PLC系统，如果仪表开

3、路，PLC数据回零；如果仪表短路，PLC数据溢出；如果仪表信号受电磁干扰，PLC数据不稳定或一直溢出。4、热电偶和热电阻的选择热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300以下的温度。热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铝热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，目前应用最多的是铝和铜,此外，现在已开始采用银、镒和错等材料制造热电阻。锢热

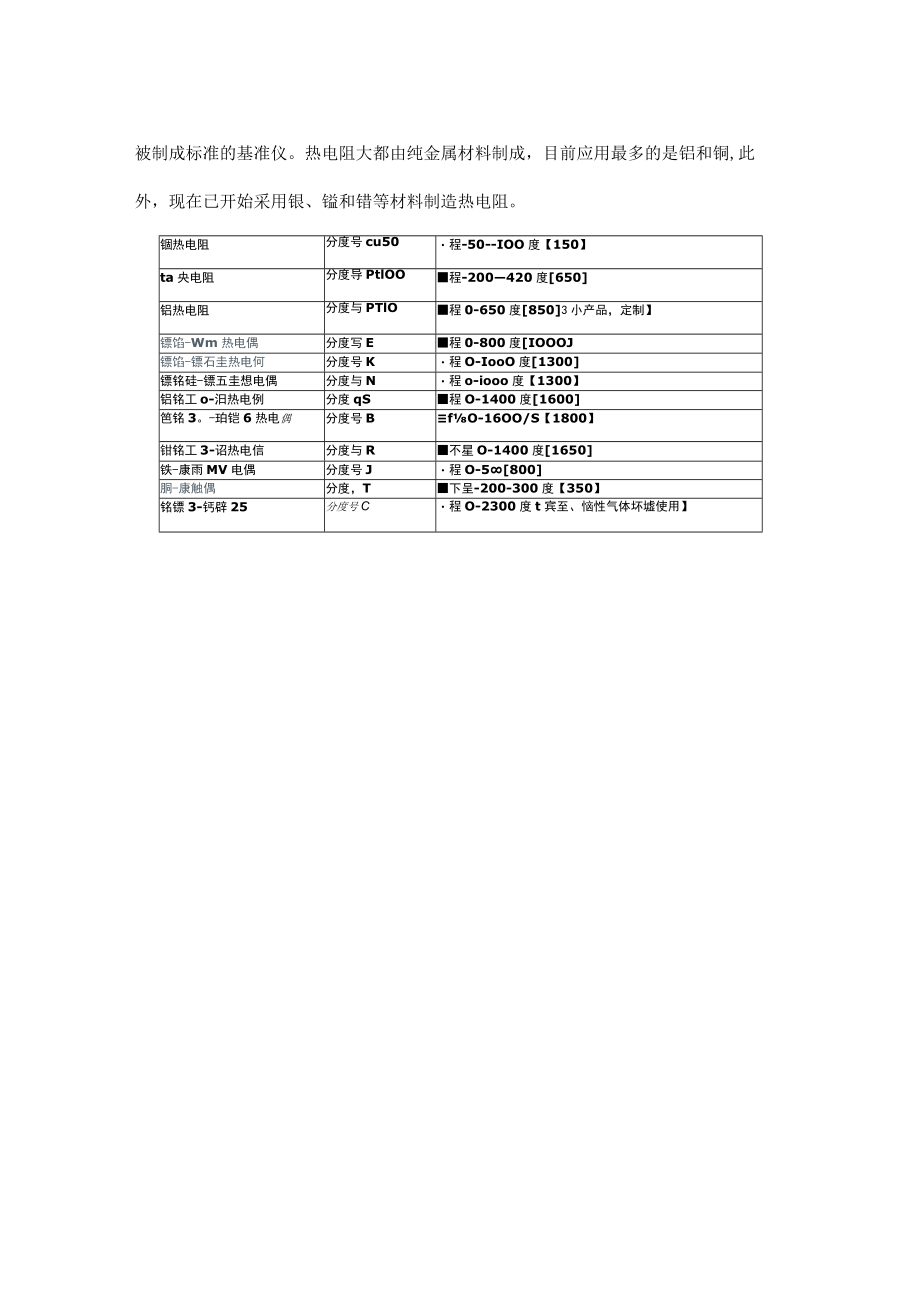

4、电阻分度号cu50程-50-IOO度【150】ta央电阻分度导PtlOO程-200420度650铝热电阻分度与PTlO程0-650度8503小产品，定制】镖馅-Wm热电偶分度写E程0-800度IOOOJ镖馅-镖石圭热电何分度号K程O-IooO度1300镖铭硅-镖五圭想电偶分度与N程o-iooo度【1300】铝铭工o-汨热电例分度qS程O-1400度1600笆铭3。-珀铠6热电偶分度号BfO-16OO/S【1800】钳铭工3-诏热电信分度与R不星O-1400度1650铁-康雨MV电偶分度号J程O-5800胴-康触偶分度，T下呈-200-300度【350】铭镖3-钙辟25分度号C程O-2300度t宾至、恼性气体坏墟使用】
