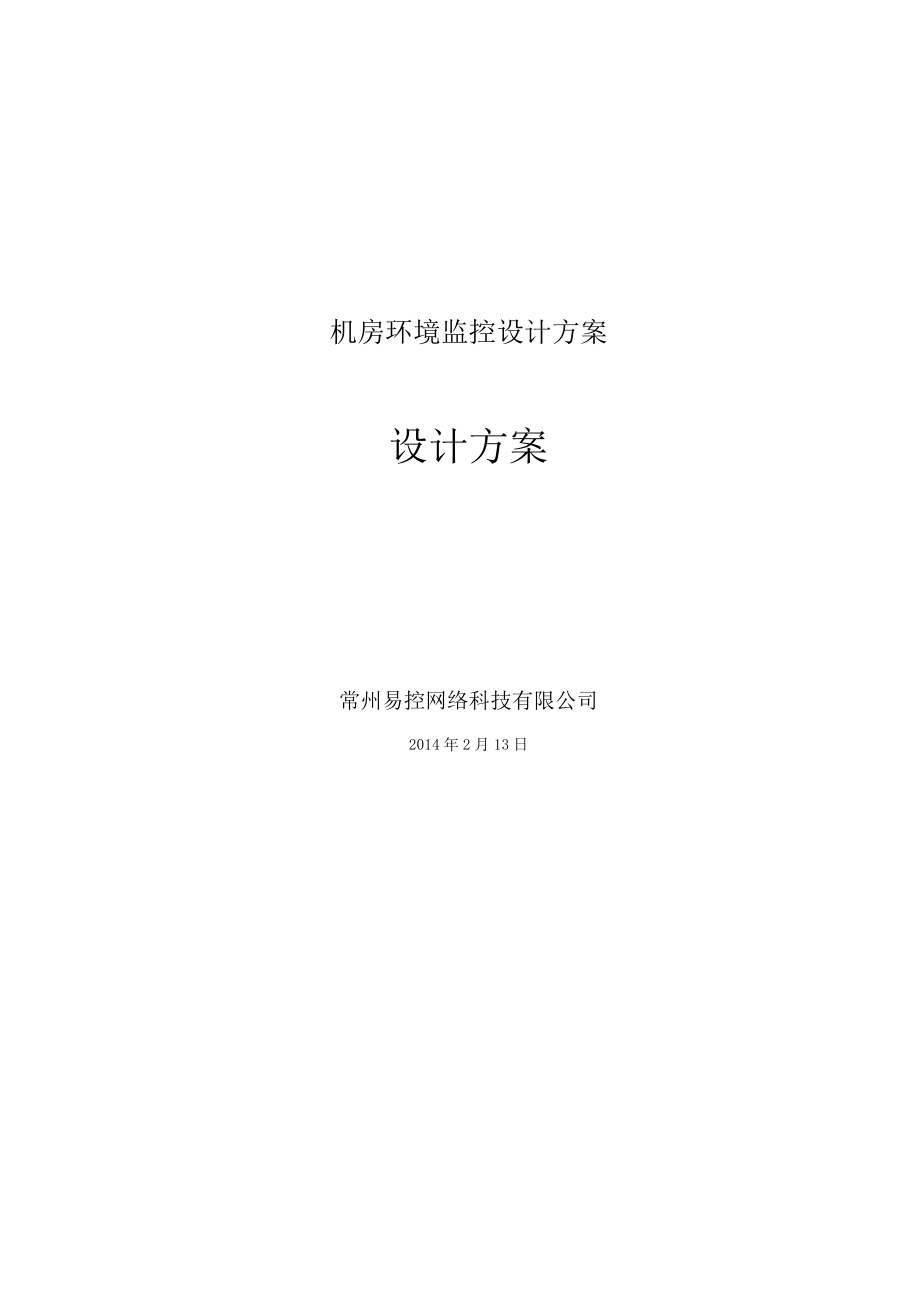

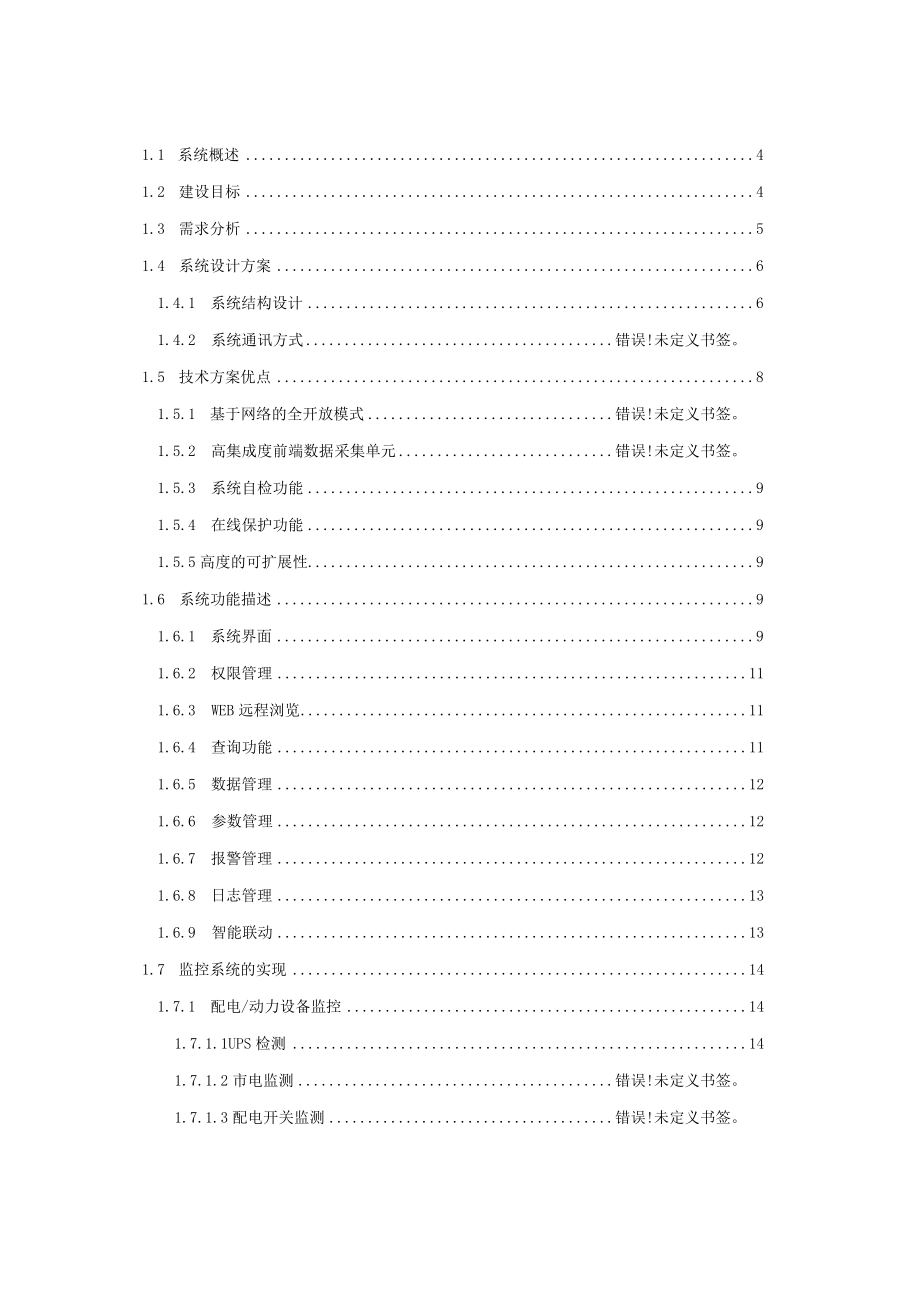

1、机房环境监控设计方案设计方案常州易控网络科技有限公司2014年2月13日1.1 系统概述41.2 建设目标41.3 需求分析51.4 系统设计方案61.4.1 系统结构设计61.4.2 系统通讯方式错误!未定义书签。1.5 技术方案优点81.5.1 基于网络的全开放模式错误!未定义书签。1.5.2 高集成度前端数据采集单元错误!未定义书签。1.5.3 系统自检功能91.5.4 在线保护功能91.5.5高度的可扩展性91.6 系统功能描述91.6.1 系统界面91.6.2 权限管理111.6.3 WEB远程浏览111.6.4 查询功能111.6.5 数据管理121.6.6 参数管理121.6.7

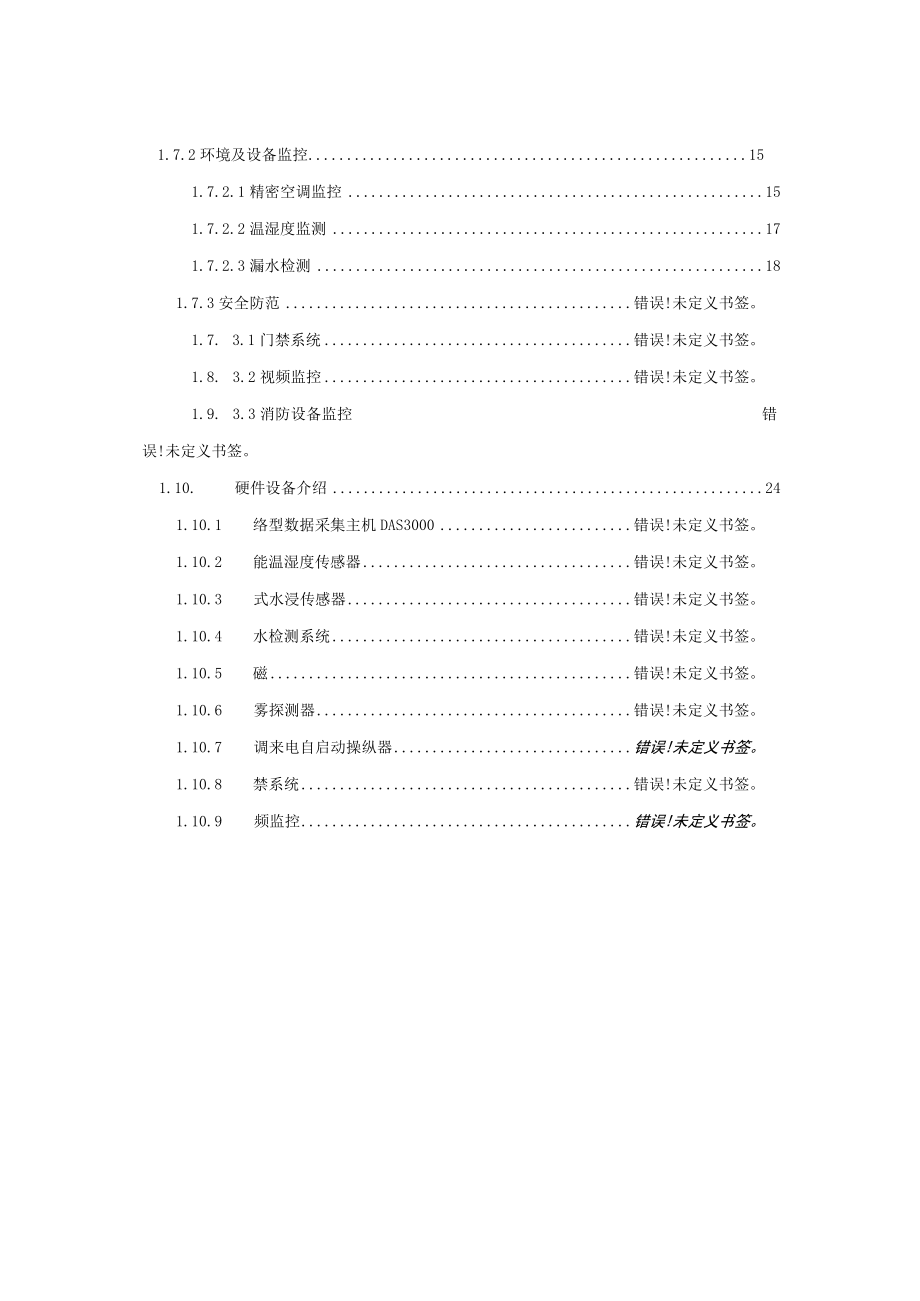

2、 报警管理121.6.8 日志管理131.6.9 智能联动131.7 监控系统的实现141.7.1 配电/动力设备监控141.7.1.1UPS检测141.7.1.2市电监测错误!未定义书签。1.7.1.3配电开关监测错误!未定义书签。1.7.2环境及设备监控151.7.2.1精密空调监控151.7.2.2温湿度监测171.7.2.3漏水检测181.7.3安全防范错误!未定义书签。1.7. 3.1门禁系统错误!未定义书签。1.8. 3.2视频监控错误!未定义书签。1.9. 3.3消防设备监控错误!未定义书签。1.10. 硬件设备介绍241.10.1 络型数据采集主机DAS3000错误!未定义书签

3、。1.10.2 能温湿度传感器错误!未定义书签。1.10.3 式水浸传感器错误!未定义书签。1.10.4 水检测系统错误!未定义书签。1.10.5 磁错误!未定义书签。1.10.6 雾探测器错误!未定义书签。1.10.7 调来电自启动操纵器错误!未定义书签。1.10.8 禁系统错误!未定义书签。1.10.9 频监控错误!未定义书签。.1系统概述易控机房环境监控系统立足于建设一个全面覆盖用户网络所有核心机房、汇聚层机房、重点与非重点接入层设备间、支持监控运维独立组网与独立供电运行，集动力、环境、视频、设备、安防、消防综合监测、调控、监视软硬件平台于一体的分布式、智能化网络机房远程运维管理系统。在

4、进行本系统建设时，我们根据机房结构布局，分别对机房的IT设备区的环境状态、供电区的动力配电中的UPS、市电状态、冷机区的水冷机组的状态等，进行实时的监控、故障预警预报与历史信息查询管理,并对它们的内在联系进行优化组合，为用户提供一个稳固可靠、投资合理、高效方便的机房动力环境监控系统。2建设目标易控机房环境监控系统可达成用户下列几项重点建设目标：一、高度集成：环境、设备、视频综合一体化、全数字的综合监控与远程管理1 .环境监控：实现对各机房网络物理运行环境的集中化、自动化、综合化与网络化的实时远程集中监测、调控、预警、报警与状态远程查询、通报。2 .设备监控：实现对各机房电力供配、UPS、重要电

5、力回路、空调等关键动力保障、环境保障设备的集中化、自动化、综合化与网络化的实时远程集中状态监测、预警、报警与状态远程查询、通报，及必要的设备远程控管。3 .视频监控：实现对各机房的远程数字视频监控与硬盘录像；4 .远程管理：通过浏览器软件对系统的参数进行远程配置管理；二、高可靠、高稳固、高安全2.1 高可靠软件结构：系统结构及应用体系设计特别是远程应用，优先保障用户及系统自身安全性与可靠性，在此约束条件下尽量满足应用便利性要求。系统使用了C/S（安全、实时）与B/S（便利、广泛）相结合的系统构架。即，以安全性更高、实时性更好的C/S结构的网管监控客户端作为系统的主应用操作平台，以更为便利的B/

6、S为用户提供覆盖范围更广的实时数据监控、视频监控、告警状态浏览监控平台。2.2 高可靠采集、传输系统监测数据完全在前端完成采集、模数转换、与派生量计算后以高可靠数字链路传输，免除信号衰减影响、免除电磁干扰影响、尽量减少参数设置与换算设置等具体不确定人为因素对系统监测数据的影响；2.3 高可靠硬件结构：工业级硬件标准、集成度高、故障点少；三、实现机房无人值守、全面保障机房设备安全对用户机房进行7X24X365的全面集中监控与管理，保障机房环境及设备安全高效运行，以实现最高的机房可用率，提高机房运营管理水平。 为机房内各系统及设备运行提供高度稳固可靠的监控信息资源； 节约机房运行管理费用，达到短期

7、投资长期受益的目的； 确保提高机房管理工作效率并提供安全舒适的工作环境： 系统软/硬件均使用模块化结构设计，习惯进展需要，做到具有可扩展性、可变性,习惯环境的变化与工作性质的多样化。.3需求分析用户的中心机房需要监控，需要监控各基站内的温湿度、烟雾报警、地面是否进水，需要监控机房内的UPS工作状态，在中心机房除了要进行环境监控以外，还需要监控精密空调运行状态与机房的供配电情况。在机房安装前端检测设备与数据采集、传输设备，各个设备的监控数据最终汇合到服务器进行统一处理。中心机房监控项目包含：机房温湿度检测、地板下空调水管漏水检测、配电柜电表的监控、UPS与直流电源监控、精密空调监控、带来电自启动

8、功能的普通空调监控、防雷、消防开关量接入等。从功能结构上,机房环境监控系统要紧涉及环境监控设备、各类动力设备与安防子系统,各子系统要紧监控对象说明如下：场地环境监控部分 空调设备：关于精密空调，系统对其运行参数、运行模式、运行状态进行全面的监视。在权限之内，能够进行远程操纵启停与设置参数等。关于普通空调,能够加装空调操纵器,对空调进行智能化改造,从而实现空调来电自启动、远程开关机、设定空调工作模式与设定空调温度等功能 温湿度监控：监测机房内温度、湿度变化。 漏水监测：通常在空调周围安装漏水监测传感器,监测机房地面有无结水。动力配电监控UPS监控:监测UPS的输入/输出电压与输入/输出电流、电池

9、电压、逆变器与整流器工作状况等参数 市电状态监控:监测市电电压、电流、频率与支路开关状态等配电参数 机房列头柜监控：监测机房设备用电负荷，监控设备供配电的质量安防监控 视频监控:监测机房环境状况、设备运行状况 门禁系统:监测与记录出入机房的人员情况 消防设备监控、机房防雷检测平台告警方式 实现电话报警、短信报警、声光警号报警、事件栏报警等报警方式。.4系统设计方案易控机房动力环境监控系统设计遵循下列原则：(1)遵循国家部局的有关标准,满足用户的设计要求(2)以预诊断预告警管理为主(3)设备可靠架构简约构造便利(4)监控内容有用数据结构开放网络习惯性强(5)从实际出发，在有限的预算下，追求最高的

10、性价比。1.4.1系统结构设计整个系统要紧由下列四部分构成：现场传感器、现场数据采集层、监控中心服务器、远程浏览监控端。各部分的要紧作用如下：现场传感器；要紧由温湿度传感器、漏水检测传感器、烟雾探测器组、断电检测传感器构成，各类传感器安装在基站与机房的各个采集点，通过信号线连接到数据采集设备上，传感器的供电均使用集中供电方式。现场设备采集层:在各基站安装机房监控专用的DAS2400/DAS300嵌入式数据采集主机(集成各类I/O采控模块的功能，可采集模拟量与开关量)，嵌入式数据采集主机直接连接各类传感器与被监控设备,DAS2400DAS3000嵌入式采集主机使用多路通道I/O模块化设计，输入输

11、出点通过采控模块组合完成对监控系统中需要被监控设备与操纵点的匹配，并采集UPS、空调、温湿度、漏水等现场信号。DAS2400/DAS3000嵌入式采集主机将采集的数据通过SNMP网络协议上传到监控中心服务器。使用嵌入式采集主机大大提高系统的可靠性、可保护性与可扩展性。监控中心服务器：用于将现场设备采集层传输来的的各类信息进行存储、实时处理、分析与输出，并负责随时将操纵命令发往前端数据采集设备，服务器可集成各类监控设备的数据信息，可集成现场的供配电、消防、漏水、UPS、精密空调等系统，具有强大的集成功能。远程浏览监控端:远程浏览的要紧功能是通过网络在远程主机上以IE的方式进行浏览,便于管理人员随

12、时随地熟悉机房内各设备及环境的实际状况，实现管控一体化，并可远程浏览监控画面,值班人员可方便在网络联通的企业内部网络中远程查看监控主机的监控画面与实时数据。系统使用C/S与B/S相结合的分布式三层模块化结构，软件及硬件的安装与保护集中于监控服务器端，实现了零客户机管理，易于实施与保护，降低了系统的总拥有成本。同时,使用三层结构，客户端只负责用户界面，业务规则的处理放在应用服务器端；当业务处理需求增加时，只需要增加采集设备与相应的传感器，不需要改动系统的应用服务器，新增部分也不可能对原系统造成任何影响，系统的可伸缩性大大地加强了。系统拓扑结构图如下：1. 4.2系统通讯方式系统现场输入输出设备及

13、DAS嵌入式采集主机为星型模块化结构，输入输出点通过DAS嵌入式采集主机，组合完成对监控系统中需要被监控设备与操纵点的数据采集。系统现场操纵网络的传输速率不低于IOKbps,无需任何转接设备，通过TCP/IP网络通讯。 由现场传感器以总线方式连接到DAS3000嵌入式采集主机，传输速率达到19.2Kbps； 由DAS2400/DAS3000嵌入式采集主机连接监控服务器使用网络通讯方式,传输速率达到IOOM； 由监控服务器与网络交换机或者通讯协议转换器连接通过TCP/IP网络，传输速率达到IOoMbPSo 远程IE浏览端与系统的数据通讯通过TCP/IP网络，传输速率达到IOOMbps6.5技术方

14、案优点本设计方案有下列优点：1、独立组网、独立供电，全方位支持机房动力环境远程运维与监控管理系统带工业以太网IoOBAESE接口，各机房所使用的易控DAS系列主监控设备均带网络接口，网络结构遵循国际标准的TCP/IP协议,各监测点与监控中心通过SNMP网管协议上传数据,所有功能能够在用户现有的网络构架上实现；系统支持各类软硬件接口(OPC、DDE、ODBC、API、RS232485.TCP/IP,SNMP等)，能够实现与其他平台的无缝对接，传递各类报警信息。2、独立高可靠供电系统设计系统主监控服务器，各基站易控DAS系列主监控设备均使用宽压(AC85-265V)、宽频(45-65Hz)双电源高
