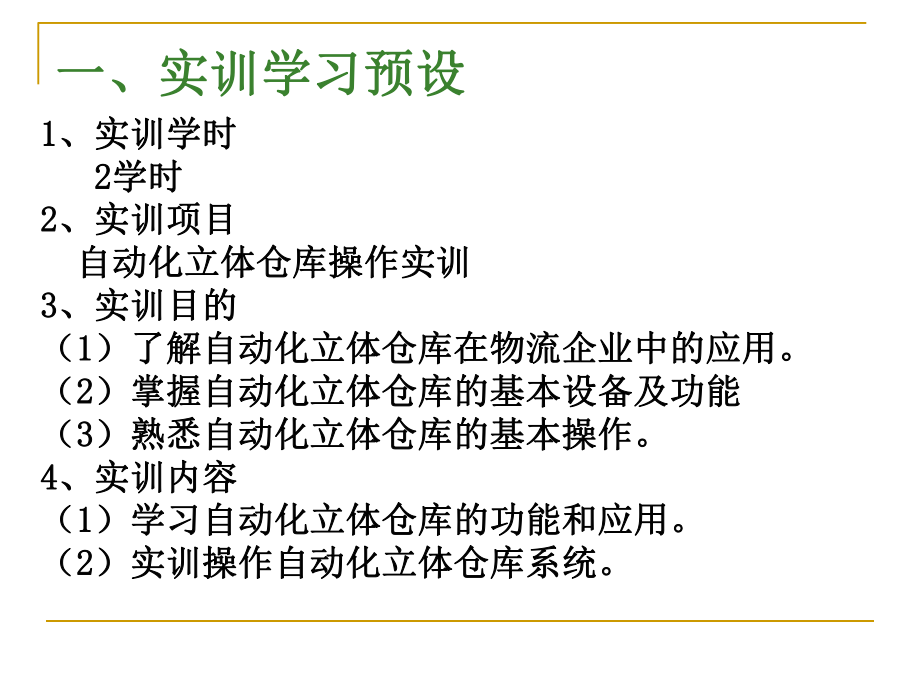

1、 自动化自动化 立体仓库实训立体仓库实训1 1、实训学时、实训学时 2 2学时学时2 2、实训项目、实训项目 自动化立体仓库操作实训自动化立体仓库操作实训3 3、实训目的、实训目的（1 1）了解自动化立体仓库在物流企业中的应用。）了解自动化立体仓库在物流企业中的应用。（2 2）掌握自动化立体仓库的基本设备及功能）掌握自动化立体仓库的基本设备及功能（3 3）熟悉自动化立体仓库的基本操作。）熟悉自动化立体仓库的基本操作。4 4、实训内容、实训内容（1 1）学习自动化立体仓库的功能和应用。）学习自动化立体仓库的功能和应用。（2 2）实训操作自动化立体仓库系统。）实训操作自动化立体仓库系统。一、实训学

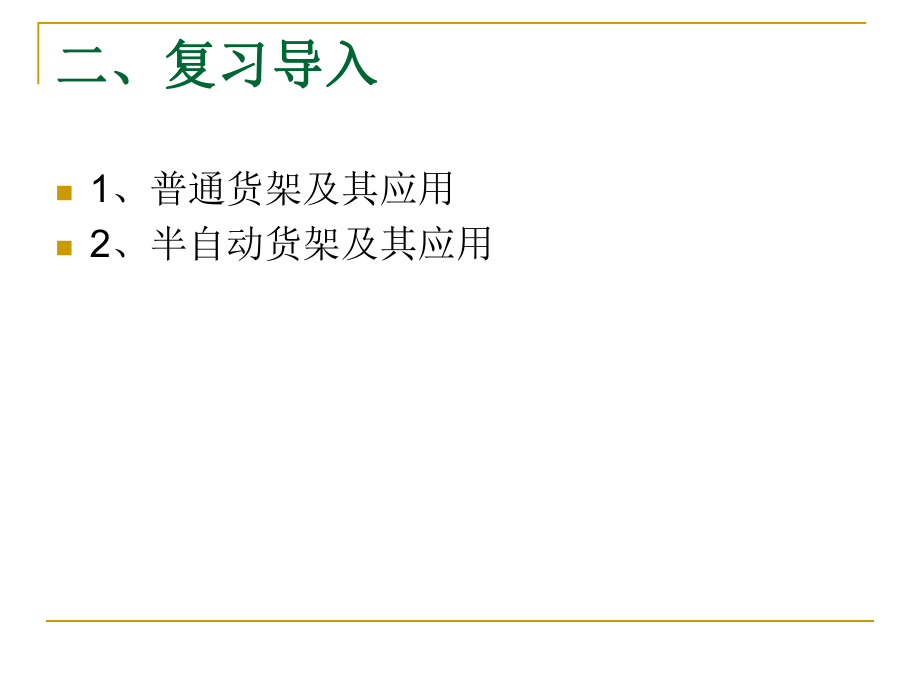

2、习预设一、实训学习预设二、复习导入二、复习导入n1、普通货架及其应用n2、半自动货架及其应用三、新课讲授三、新课讲授（一）案例：中国最大、现代化程度最高的的全自动化立体仓库：海尔物海尔物流中心流中心 海尔自动化立体仓库一角海尔自动化立体仓库一角n海尔集团是世界白色家电第一品牌、中国最具价值品牌。海尔在全球建立了29个制造基地，8个综合研发中心，19个海外贸易公司，全球员工总数超过6万人，海尔集团2010年实现全球营业额1357亿元人民币，同比增长9%，其中海尔品牌出口和海外销售额55亿美元。海尔品牌旗下冰箱、空调、洗衣机、电视机、热水器、电脑、手机、家居集成等19个产品被评为中国名牌，其中海尔

3、冰箱、洗衣机还被国家质检总局评为首批中国世界名牌。n海尔集团生产向集约化、精益化发展，开始实施资源的集成化管理。n随着海尔空调生产规模的飞速发展，不得不外租约6万平方米的仓库。这些仓库管理落后，效率低下、损耗严重，影响了海尔空调的发展。海尔集团公司通过分析发现：在整个生产过程中，最受制约的就是仓储。所以海尔选择了这个作为突破口。也因此空调事业部作为物流改革的试点，首先开始建造海尔第一座现代化的物流中心库。n国际著名物流设备供应商进入中国，使得海尔采用国际先进物流设备系统成为可能。世界物料搬运设备的第一品牌林德公司、货架设备的第一品牌精确公司都成为海尔国际物流中心优先选择的供应商。n 使用立体仓

4、库是海尔物流的一个突破口，看似仅仅是仓库设备的换代，实质是观念的更新，甚至是整个集团物流观念的一场革命。1998年，张瑞敏提出在海尔园内建一个立体仓库。以前海尔工厂厂内没有仓库，仓库和工厂混在一起，由于生产规模扩大，生产线不断增加，工厂内部的周转仓库面积越来越小，只能大量外租仓库，成本很大。当海尔自己要建仓库时，张瑞敏提出搞现代物流，不能建传统仓库，必须建立体仓库。n 于2000年5月份又在青岛海尔开发区工业园动工兴建了一座全自动国际物流中心(也称全自动立体仓库)，该中心占地192万平方米，库存量达18万多个货位，可满足海尔开发区内冰箱、商用空调、小家电、电热器和冷柜等所有原材料和成品库存的需

5、要。在功能上，该中心与海尔集团的ERP系统相接，可最大限度地适应电子商务的要求，直接与物流、商流、资金流、信息流等进行数据传输。在自动化方面，应用了国际先进的自动化技术、机器人技术、通信传感技术等，并配有激光导航小车和从日本引进的穿梭车和堆垛机。正是通过这一突破口，海尔物流开始走上规范的现代物流之路。n海尔国际自动化物流中心于2001年3月份全面投入运营，是具有国际先进水平的自动化物流系统。整个物流中心运用计算机系统，实现了物料的自动存取、自动搬运以及信息的自动化处理等功能。该系统以按订单采购、制造、配送为中心，对成品和原材料的仓储与收发的全过程实施自动化管理，并与集团的ERP系统实现了信息集

6、成，以最少的人机接口实现了最大的物流自动化。海尔的物流中心立体库，这是中国第一个物流示范基地。（二） 自动化立体仓库的构成自动化立体仓库的构成1、高层货架 按照建筑材料不同，可分为钢结构货架、钢筋混凝土结构货架等；按照货架的结构特点，可分为固定式货架和可组装、拆卸的组合货架；按照货架的高度区分，小于5m的为低层货架，515m的为中层货架，15m以上的为高层货架，自动化立体仓库货架一般由钢材或钢筋混凝土制作。2、搬运输送设备： 常用的仓储机械设备有各种堆垛起重机、高价叉车、辊子或链式输送机、巷道转移台车、升降机、自动导向车等。3、自动控制系统 是自动化立体仓库的指挥部和神经中枢。它控制堆垛机和各

7、种周边设备的运行（三）立体仓库操作（三）立体仓库操作 1、实训操作准备 进入国际物流系统，用相应教师帐号登陆，建立一堂实训课。指定仓储管理员、配送员等角色。用基础资料员登陆，并录入相关信息。 （1）堆垛机电源、打印机电源、控制柜电源。 （2）双击桌面上的“条码扫描”“入库台条码复位” （3）双击桌面上“组态王”选择“第三方物流”点击“运行”点击“确定”在图片上面点击鼠标左键大概过10秒的样子请核对堆垛机的位置，点击确定然后最小化这些窗口。前3步全部做完后，软件操作，硬件会自动运行。那些窗口里的东西请不要乱动。2、教师实训操作n入库实训n(1)入库计划管理n 功能：制定入库计划，录入入库计划单相

8、关数据。n操作：打开“入库管理”模块中的“入库计划管理”项，进入入库计划管理界面,首先指客户名称、客户合同、存仓编号、结算方式等相关信息点击表下方的保存按钮，保存此入库计划单据。之后再点击“货物信息”按钮，在弹出的入库货物信息列表中指定货物名称、计划件数、货型类别、存仓类型等相关信息后并确认。将整个入库计划单的所有相关货物信息定义完善后，最后再点击确认按钮，确认此入库计划单据开始生效。点击表最下方的“查看历史出库信息”可以查看到以前所定义的相关入库货物信息。n (2)入库货物到达n 功能：根据之前的计划单信息，给已到的货物做到达确认。n 操作：打开“入库管理”模块中的“入库货物到达”项，进入在

9、途入库计划列表界面，点击“查询”便可查看到相关的入库计划单据。选定要做货物到达确认的单据编号，在弹出的界面点击“到达”按钮即可。n(3)入库卸货n 功能：对已到达的货物做卸货确认。n 操作：打开“入库管理”模块中的“入库卸货”项，进入待卸货入库计划列表界面，点击“查询”便可查看到相关的入库计划单据。选定要做卸货确认的单据编号，在弹出的入库计划信息界面，首先设置好车牌号，之后再点击货物名称后面的“编辑”按钮指定货物的唛头、计量单位、报损数、生产日期等相关数据后，再确认此单据已经入库卸货。n(4)入库作业分配n 功能：分配入库货物的存放库位。n 操作：打开“入库管理”模块中的“入库作业分配”项，进

10、入未分配入库计划列表界面，点击“查询”便可查看到相关的入库计划单据。选定要做入库作业分配的单据编号，在弹出的界面点击“确认”按钮即可。n(5)入库作业确认n操作：打开“入库管理”模块中的“入库作业确认”项，进入入库作业列表界面，把相应的条形码用条码打印机的打印出来，贴到物流周转箱的右侧，放到入库台，堆垛机就自动把货物入库，不需人工操作。出库实训出库实训 (1)出库计划管理n 功能：制定安排出库计划，打印提货单，装箱单如果该计划单已经出货理货，则不能打印提货单，装柜清单、装箱单。n 操作：打开“出库管理”模块中的“出库计划管理”项，进入出库计划管理界面,首先指定收货地点、客户名称、客户合同、存仓

11、编号、结算方式等相关信息点击表下方的保存按钮，保存此出库计划单据。之后再点击“增加货物信息”按钮，进入库存货物查询界面，点击“查询”按钮便名查看到所有货主的所存放的货物信息。选定要出库的客户的计划编号，在出库计划列表中输入要出库的数量，并且确认此出库计划单据开始生效。n (2)出库作业分配n功能：将出库的货物从货架上分拣出来。n 操作：打开“出库管理”模块中的“出库作业分配”项，进入未分配出库计划列表界面，点击“查询”便可查看到相关的出库计划单据。选定要做出库作业分配的单据编号，在弹出的界面点击“确认”按钮。n3、学生实训操作n 在教师指导下进行实训操作、互动问答并依据标准作出评分。n1、自动化立体仓库的组成n2、货位号的确定n3、出入库的操作流程四、总结并分布作业四、总结并分布作业
