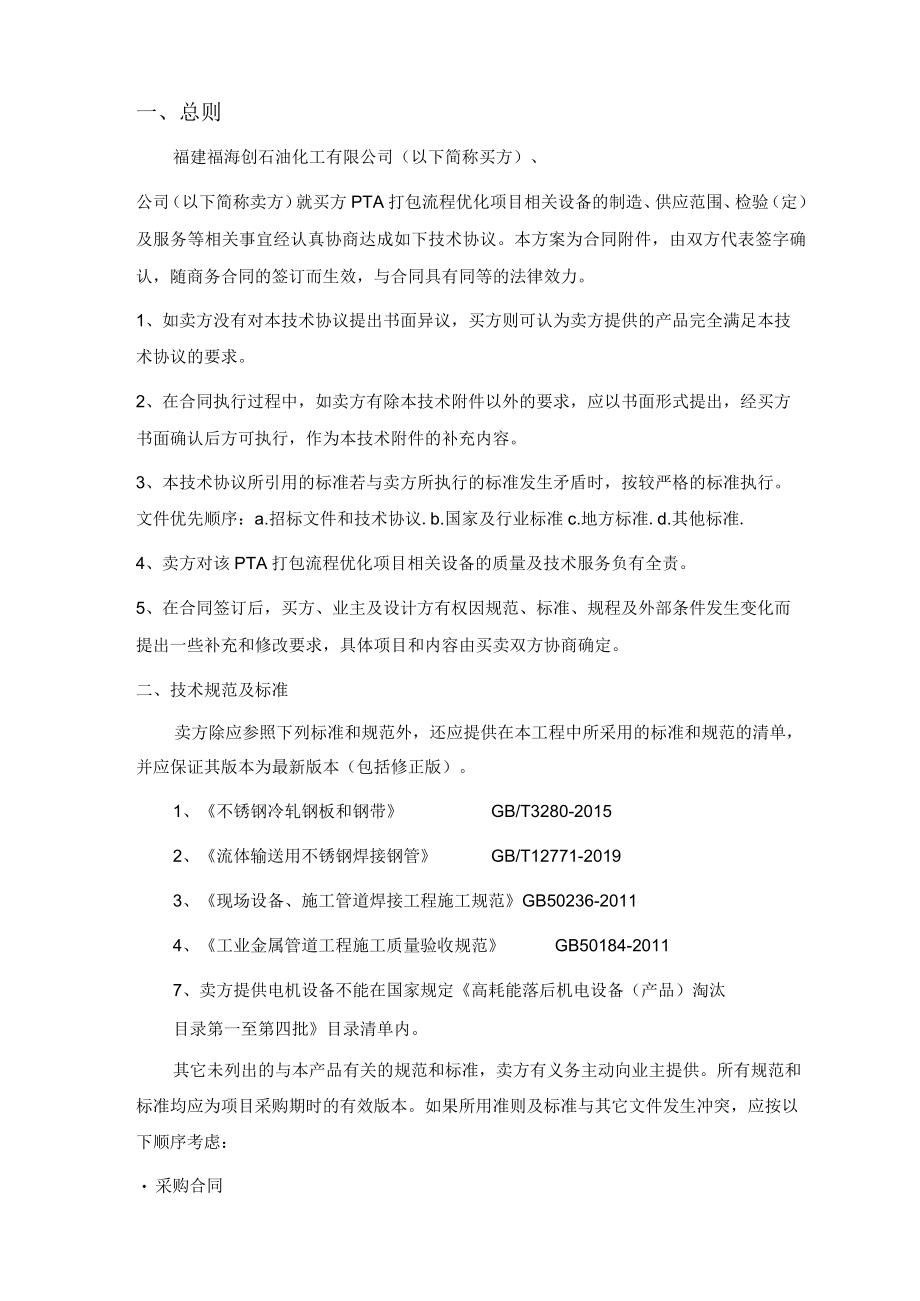

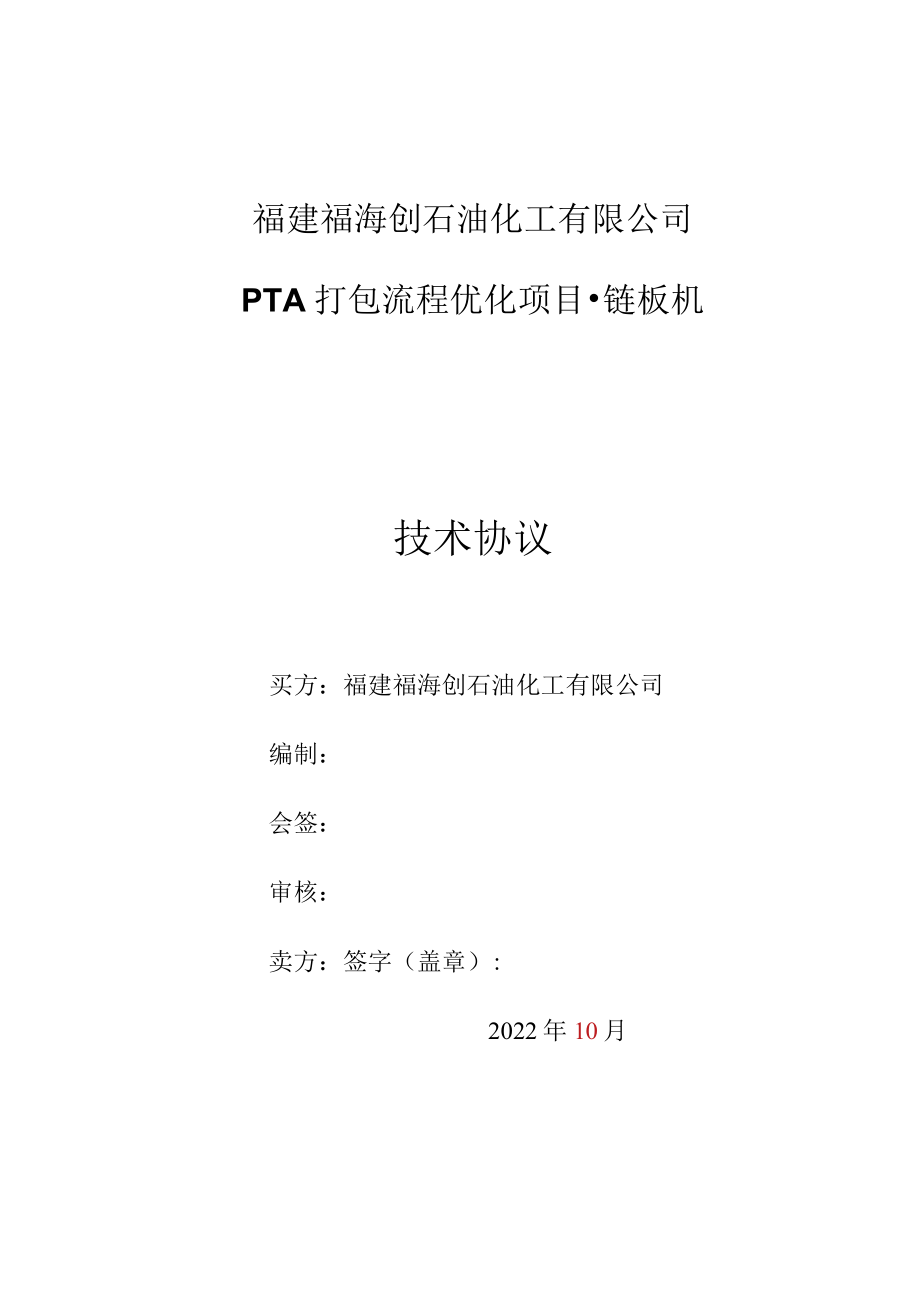

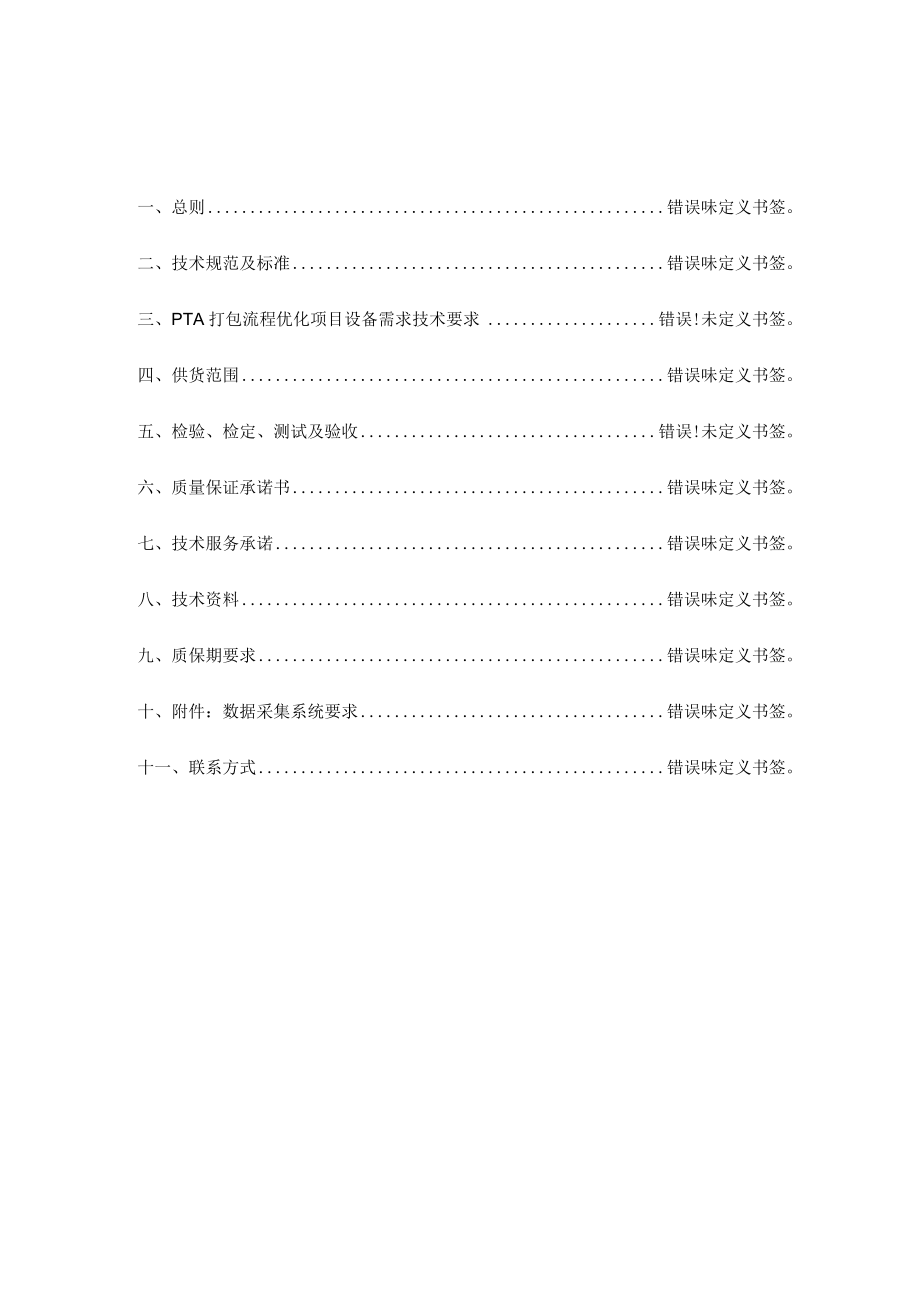

1、福建福海创石油化工有限公司PTA打包流程优化项目链板机技术协议买方：福建福海创石油化工有限公司编制：会签：审核：卖方：签字（盖章）:2022年10月一、总则错误味定义书签。二、技术规范及标准错误味定义书签。三、PTA打包流程优化项目设备需求技术要求错误!未定义书签。四、供货范围错误味定义书签。五、检验、检定、测试及验收错误!未定义书签。六、质量保证承诺书错误味定义书签。七、技术服务承诺错误味定义书签。八、技术资料错误味定义书签。九、质保期要求错误味定义书签。十、附件：数据采集系统要求错误味定义书签。十一、联系方式错误味定义书签。一、总则福建福海创石油化工有限公司（以下简称买方）、公司（以下简称

2、卖方）就买方PTA打包流程优化项目相关设备的制造、供应范围、检验（定）及服务等相关事宜经认真协商达成如下技术协议。本方案为合同附件，由双方代表签字确认，随商务合同的签订而生效，与合同具有同等的法律效力。1、如卖方没有对本技术协议提出书面异议，买方则可认为卖方提供的产品完全满足本技术协议的要求。2、在合同执行过程中，如卖方有除本技术附件以外的要求，应以书面形式提出，经买方书面确认后方可执行，作为本技术附件的补充内容。3、本技术协议所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。文件优先顺序：a.招标文件和技术协议.b.国家及行业标准c.地方标准.d.其他标准.4、卖方对该PTA打

3、包流程优化项目相关设备的质量及技术服务负有全责。5、在合同签订后，买方、业主及设计方有权因规范、标准、规程及外部条件发生变化而提出一些补充和修改要求，具体项目和内容由买卖双方协商确定。二、技术规范及标准卖方除应参照下列标准和规范外，还应提供在本工程中所采用的标准和规范的清单，并应保证其版本为最新版本（包括修正版）。1、不锈钢冷轧钢板和钢带GB/T3280-20152、流体输送用不锈钢焊接钢管GB/T12771-20193、现场设备、施工管道焊接工程施工规范GB50236-20114、工业金属管道工程施工质量验收规范GB50184-20117、卖方提供电机设备不能在国家规定高耗能落后机电设备（产

4、品）淘汰目录第一至第四批目录清单内。其它未列出的与本产品有关的规范和标准，卖方有义务主动向业主提供。所有规范和标准均应为项目采购期时的有效版本。如果所用准则及标准与其它文件发生冲突，应按以下顺序考虑： 采购合同 技术规格书及其附件 所列规范、标准及准则三、PTA打包流程优化项目设备需求技术要求1、复核链板机的技术要求1、数量：2台。2、技术要求：1）、工作环境ClaSSIIdivision2；温度IO45；相对湿度90%;2）、粉尘防爆；3）、耐温：90oC;4）、称重范围0.81.53称重精度在0.1%。0.2%。,即采用进口C6级别粉尘防爆传感器；5）、驱动装置：a、减速机：含配套电机等；

5、粉尘防爆型电机,防爆等级EXtDA21IP65T130oC,防护等级IP65,电机加防护装置；b、电源：三相AC380V/50HZ；6）、两端均设置自动停止作用的光电开关，型号：E3JM-DS70M4牌QMRON置于粉尘隔爆装置内；自动/手动输送；7）、链板机前后两端增设力80mm托短，以防止倒包；8）、运行方向：可双向动行，以利于标定；9）、单机尺寸：与现有的打包系统匹配；10）、链板条：方型链条式，链板间隙W15mm,不锈钢S304,厚度22.0mm；两侧方钢要密封，链板条底部有加强筋，以防积粉影响称重精度；11）、支撑采用10mm厚的槽钢，或强度大于该要求的其他结构；12）、防护：操作平

6、台配置安全护栏，扁钢型式，内侧齐平；传动轮与链条需增加防护罩；13）、支撑角需配备化学螺栓M24*180mm固定；14）、防腐要求：设备部件防腐油漆厚度2280uh15）、称重仪表IP66以上防护等级，具备粉尘防爆认证，通讯接口兼容PTA打包流程优化项目-电子称和数据采集系统的要求，最好品牌一致；16）复核链板机秤台板厚度26mm,传感器，材质：马氏体不锈钢，精度等级：1/6000,Y值：220000,秤台最高工作耐温：80,需提供传感器精度证明；17）、现场复核称重的每包数据进行数据采集传输办公室工业用电脑；18）、复核链板机首次检定需经有资质的第三方提供合格有效的检定证书。2.S-6602

7、B-1#的输送带更新拆除现有的S-6602BT#输送带（其高度65Omm）,更换新的输送带，其要求如下：2. 1、数量：1台；2.2、 输送物参数：PTA吨包，直径和高度为1223*120Omm,1.2吨/包；2.3、 工作环境：classIIdivision2；温度1045C;相对湿度W90%；2.4、 输送机类型：方型链条式，链板间隙W15mm；2.5、 单机尺寸：长4米，有效宽度1.4米，高0.6米；承重N5t；2.6、 输送机框架：输送链板条采用不锈钢S304,方型链条式连接，链板条厚度22.0mm（两侧方钢要密封）；2.7、 驱动装置：a、减速机：含配套电机等；粉尘防爆型电机,防爆等

8、级EXtDA21IP65T130C,防护等级IP65,电机加防护装置；b、速度:定速，10mmi:c、电源：三相AC380V50Hz;2.8、 输送机带自动停止作用的光电开关，型号：E3JM-DS70M4厂牌:0MRON置于粉尘隔爆装置内；2.9、 输送带靠近复核链板机一端安装680的托辑，防止倒包；2.10、 耐温:290；2.11、 荷载：链板单位面积载荷要求为3吨2.12、 支撑采用IOmm厚的槽钢（支撑角需配备化学螺栓M24*180mm固定）；2.13、 防护：配置安全护栏，链板机两侧防护栏采用50方钢*高21m焊接框架上并刷黄色油漆防腐，与内侧齐平；传动轮与链条需增加防护罩；2.14

9、、 输送带末端需有防撞梁，参考照片如下：2.15、 运行方向：可双向动行，以利于标定；2.16、 两端均设置自动停止作用的光电开关，型号：E3JM-DS70M4牌:0MRON置于粉尘隔爆装置内；自动/手动输送；2.17、 防腐要求：设备部件防腐油漆厚度2280um；3.安装除铁器3. 1、数量：1个；3.2、 位置：S-6602BT#过滤箱后端，现有过滤箱需改造提高其高度，约600mm,除铁器两端法兰与现场法兰匹配连接。过滤箱箱门一侧安装操作平台，除铁器和过滤箱箱门相背，便于掏料；3.3、 技术要求参考如下:外形尺寸350*350*54OnlIn磁棒格栅尺寸350*350mm磁棒格栅层数三层磁

10、棒格栅排列7/6/7磁棒直径25nun磁棒表面磁场峰值峰值12000高斯进出口连接方式法兰RF150LB（美标）SUS304清理方式分层取出磁棒格栅，手工清理磁棒格栅与门板连接方式不锈钢搭扣螺栓连接磁棒格栅板与箱体密封材料耐温120C,固定不脱落磁棒设计温度120oC除铁器箱体相关部件耐温lOO0C材质要求磁棒表面SUS316,箱体框架SUS304磁棒表面抛光250mesh以上且无焊渣凸点4. 数据采集4.2、 表通讯接口要求提供MOdBUS-RTU接口；4.3、 扎袋完毕，启动复核链板机输送时，以PLC控制或其他型式（2台固定式粉尘防爆扫描枪或防爆扫描仪、或工业PDA）进行自动数据采集；4.

11、4、 与PTA打包流程优化项目-电子称和数据采集系统中要求的接口具有相同的通讯协议；4.5、 参考附件：PTA打包流程优化项目-电子称和数据采集系统的数据采集系统（可与中标厂家详细沟通）。5、施工：本项目属于包工包料项目，施工质量及材料质量保固一年。6、其他要求6.1、 新增的复核链板机与输送带等，需与我司现有设备匹配，若需要，请供应商到我司实际测绘；6.2、 现有的S-6602J-1#输送带（其高度55Omm）需要移位并改为双向驱动；6.3、 现有2个叉车轮挡拆除，根据新增复核链板机安装后的实际位置，重新制作并安装；6.4、 新增原控制柜电路改造，PLC程序更改；6.5、 新增以上改造相关电

12、缆并安装（所有电缆要穿管线与电机连接处要有防爆软管，电缆进控制箱要有防爆密封格兰头）；6.6、 培训：标定、维护等相关内容；7、项目交工资料：7.1、 含PLC软体完整程序以及相关软件登陆密码、修改权限等；7.2、 需提供相关设备产品合格证、传感器等级证明、粉尘防爆合格证以及电子档资料、不锈钢材质证明等（包含相关合格证明及使用说明书）；7.3、 交工资料应包含IoLIST之类的资料；7.4、 需提供配套所有设备备件清单（含型号、规格、材质等）及电子档图纸；7.5、 需提供一整批设备相关易损配件（供业主审核后确定）7.6、 交货承诺：按合同规定的项目、时间、地点交货，设备材料交货期W60天。材料

13、到货后设备安装、测试、检定、验收合格W60天。四、供货范围1、复核链板机2台，安装位置：S-6602B-1#和S-6602J-1#,复核链板机位于打包机和输送带中间；2、输送带1台，安装位置：S-6602B-1#；3、包含但不限于以下设备，1套：复核链板机2台、除铁器1个、输送带1台、数据采集用固定式粉尘防爆扫码枪2把（或粉尘防爆扫描仪），电缆（含通讯电缆），相关采集信息兼容到PTA打包流程优化项目-电子称和数据采集系统的数据采集系统；4、主要功能要求：用链板机进行重量核重、除去铁屑等杂质、数据采集等;5、每台设备的铭牌上需设置二维码，通过手机扫码后，能显示制造厂家、设备参数等信息内容。五、检

14、验、检定、测试及验收1卖方出厂前的产品都应进行严格的检验、测试。出具相关产品检验合格证，以此作为设备到货验收凭据。1.1 卖方需提供粉尘防爆变送器及粉尘防爆大显示器的防爆证书。1.2 卖方需提供2台链板复核链板机-电子秤需经有资质的第三方提供合格有效的检定证书。1.3 业主及买方有权根据工程的需要，随时对所购产品的全过程进行检验。2验收2.1 工厂验收卖方在发货前通知买方，由买方决定是否派工程师到工厂进行预验收。检查产品加工过程中质量记录、产品性能检验报告、联合调试等有关情况。且由买方签字准予发货。2.2 到货验收货物到达买方指定库房（或现场）后，由卖方派人员参加拆箱验收。并由买方指定代表与卖

15、方签字确认。安装完成后，由买卖双方共同进行试运行和验收,以现场安装后运转平稳正常，且满足买方所提技术要求合格为主要的质量验收条件，并依据标书条款进行验收。验收合格后由买方、卖方签字确认。六、质量保证承诺书卖方奉行“用户至上，信誉第一”的市场原则，为满足用户需求，适应社会主义商品市场经济发展的需要，以质量求用户，以质量求信誉，以质量求生存，以质量求发展。卖方向用户单位对产品质量郑重承诺：1、产品质量承诺1.1、 严格按合同要求，提供符合设计标准、质量合格的产品;1.2、 对所提供的产品执行“ISO-9001”国际质量认证标准；1.3、 按合同规定的用户单位提供有关技术标准、产品说明书，并为用户的安装、调试、使用提供方便；1.4、 保证产品零部件百分之百的合格品。如用户发现产品质量达不到合同规定的标准，卖方无条件返修或更换。如在安装和试运行过程中出现质量问题，先处理问题，再分清责任。如买方使用不当出现质量问题，卖方提
